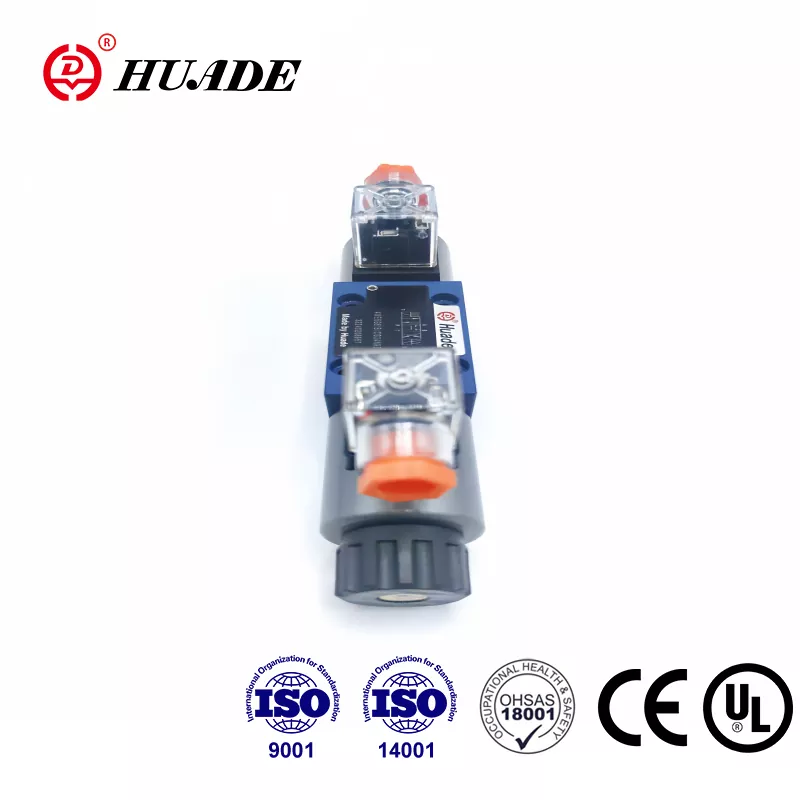

Beijing Huade Hydraulic Industrial Group is een gerenommeerd staatsbedrijf dat gespecialiseerd is in het ontwerp, de productie en het onderhoud van hydraulische kleppen en apparatuur. Huade® 4WE 6 J elektromagnetische richtingsklep kan hetzelfde model vervangen dat door Rexroth wordt aangeboden dankzij de tweemaal langdurige samenwerking met Rexroth vanaf 1979. De elektromagnetische richtingsklep WE 6-serie is geslaagd voor de CE-certificering. Huade legt grote nadruk op de kwaliteit om ervoor te zorgen dat elke richtingsklep superieure prestaties levert. R&D- en productiemanagementsysteem voldoet aan ISO9001, ISO14001 en ISO45001. Huade® hydraulische kleppen worden veel gebruikt in de militaire industrie en andere gebieden in China vanwege stabiele prestaties. Het is een betrouwbaar nationaal merk in China.
|
Hydraulisch |
|||
|
Max. bedrijfsdruk Poorten A,B,P (Mpa) |
tot 35,0 |
||
|
Poort T (㎫) |
21(-);16(~) |
||
|
bij symbolen A en B moet poort T worden gebruikt als afvoerpoort |
|||
|
Max.debiet (L/min) |
80(-);60(~) |
||
|
Drukvloeistof |
Minerale oliën of fosfaatester |
||
|
Viscositeitsbereik (mm2/s) |
2,8 ~ 500 |
||
|
Temperatuurbereik drukvloeistof （℃） |
-30~+80 |
||
|
Mate van vervuiling |
Maximaal toegestane vervuilingsgraad van hydraulische vloeistof volgens NAS 1638 klasse9. |
||
|
Elektrisch |
|||
|
Spanningstype |
gelijkstroom |
Wisselstroom 50/60 Hz |
|
|
Beschikbare spanningen (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Hz |
||
|
Stroomverbruik (W) |
30 |
||
|
Houdkracht (VA) |
- |
50 |
|
|
Inschakelvermogen (VA) |
- |
220 |
|
|
Plicht |
continu |
||
|
Schakeltijd naar IS0 6403 |
AAN (ms) |
25 tot 45 |
10 tot 20 |
|
UIT (ms) |
10 tot 25 |
15 tot 40 |
|
|
Bescherming volgens DIN |
IP65 |
||
|
Schakelfrequentie (cycli/h) |
tot 15000 |
tot 7200 |
|
|
Bij elektrische aansluitingen is de aardgeleider (PE) |
|||
Functies:
▶ Direct solenoïde bediende directionele plunjerklep met hoge prestaties
▶ Natte pin DC- of AC-magneten met verwijderbare spoel
▶ Handbediening, optioneel
▶ Magneetspoel 90° draaibaar
▶ Bij het vervangen van de spoel is het niet nodig de drukdichte kamer te openen
▶ Elektrische aansluitingen als individuele of centrale aansluitingen
▶ Aansluitpatroon volgens Din 24 340 vorm A, ISO 4401 en CETOP - RP 121H
Sollicitatie:
Magneetbediende richtingskleppen van het type 4WE 6 J regelen de start, stop en richting van een vloeistof.
In wezen bestaan de directionele regelkleppen 4WE 6 uit een behuizing (1), een of twee elektromagneten (2), de regelspoel (3) en een of twee terugstelveren (4). In spanningsloze toestand wordt de stuurspoel (3) in de neutrale of uitgangspositie gehouden door middel van terugstelveren (4) (behalve bij impulsspoelen). De stuurspoel (3) wordt bediend via natte pin-magneten (2) . De kracht van de elektromagneten (2) werkt via de plunjer (5) op de bedieningsspoel (3) en duwt deze vanuit de neutrale positie naar de gewenste eindpositie. Hierdoor ontstaat een vrije doorstroming van P naar A en B naar T of P naar B en A naar T.
Wanneer solenoïde (2) wordt uitgeschakeld, wordt de stuurspoel (3) door middel van de terugstelveren (4) teruggebracht naar de neutrale positie.
Een optionele handbediening (6) maakt beweging van de bedieningsspoel (3) mogelijk zonder de solenoïde te bekrachtigen.
Structuurdiagram van de WE 6 61B-serie
