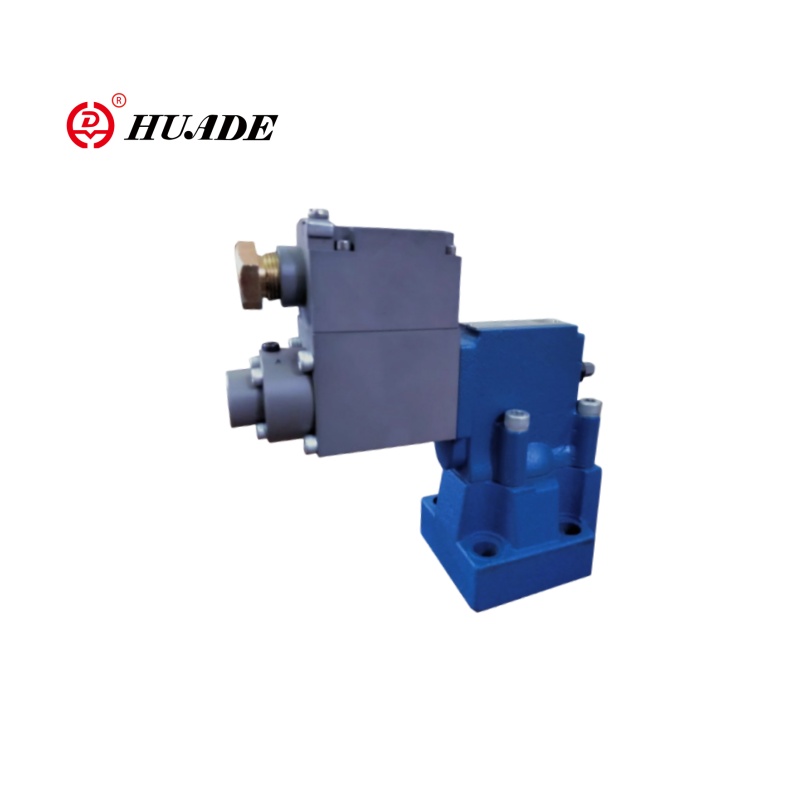

Vergeleken met explosieverdichte drukvergelelingsklep DBE, is Valve DBEM-serie geschikter voor scenario's met een hoge dynamische respons en intelligente vereisten. Werkdrukbereik 50 ~ 315 bar, stroomsnelheid tot 600 L/min (DBEM 32 -model). De werkspanning is DC 24V. Explosieproonde drukontlastklep DBEM neemt een geïntegreerd ontwerp aan, met een optionele geïntegreerde digitale versterker (OBE-module), vereenvoudigde bedrading en een plug-in klep kernstructuur, dus het is niet nodig om de pijpleiding voor onderhoud te demonteren.
| Vloeistof | Minerale olie geschikt voor NBR- en FKM -afdichting |
| Fosfaatester voor FKM -afdichting | |
| Vloeistoftemperatuurbereik ℃ | -30 tot +80 (NBR SEAL) |
| -20 tot +80 (FKM SEAL) | |
| Viscositeitsbereik mm2/S | 2.8 tot 380 |
| Lineariteit | ± 3,5% |
| Herhaalbaarheid | ＜ ± 2% |
| Elektrisch | |
| Stroombron | DC |
| Min.Solenoid Current MA | 100 |
| Max.Solenoid Current MA | 800 |
| Spoelweerstand | 19,5Ω op 20 ℃, max.warm waarde: 28,8Ω |
| Werkstatus | Continu |
| Max. Temperatuur van de omgevingstemperatuur | +50 ℃ |
| Isolatie om te din 40 050 | IP65 |
Functies:
-Sub-plaatmontage:
- Portingpatroon naar DIN 24 340 Form E en ISO 6264
- Voor installatie in verdeelstukken
- 4 drukbeoordelingen
- Max. drukbeperking, optioneel
- Versterkertype VT-2000 (moet afzonderlijk worden besteld)
Sollicitatie:
Explosieverdichte drukontlastklep DBEM wordt veel gebruikt in de olie- en gasindustrie, chemische en farmaceutische explosieverdichte systemen, kolenmijnen en ondergrondse apparatuur, schepen en mariene engineering.
Voorbeeld:
Explosieverdichte PLC → DBEM-klep (geïntegreerde OBE-versterker) → Explosiebestendige druksensor
↓
Profibus-DP-bus
Explosieverdichte drukontlastklep DBEM is piloot-geopereerde drukontlastklep. Het wordt gebruikt om de druk continu in hydraulische systemen in te stellen per elektrisch signaal.
In principe bestaan deze kleppen uit een pilootklep (1) met proportionele solenoïde (2) en de hoofdklep (3) met hoofdspoolinzet (4).
Type HD-DBE ... FB
De druklimiet is in verband met de elektrische stroomwaarde en ingesteld door de proportionele solenoïde (2). De systeemdruk wordt uitgeoefend op de hoofdspoel (4). Tegelijkertijd wordt de druk uitgeoefend op de veerbelaste zijde van de hoofdspoel (4) en de pilootpoppet (6) via opening (5) bij de pilootklep (1). Als de hydraulische kracht de solenoïde kracht overschrijdt, opent de pilootpopet (6). Pilootvloeistof kan teruggaan naar tank- en drukval veroorzaakt door de openingen van de opening de hoofdspoel (4). Vervolgens opent Main Spool (4) het kanaal van pomp naar tank.

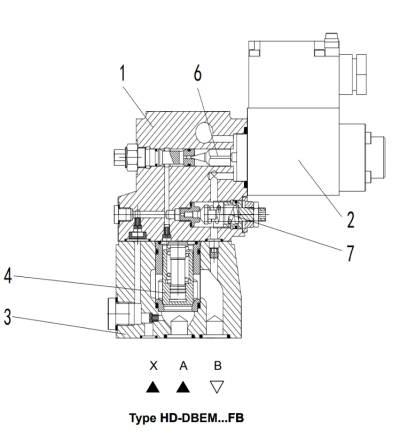

Type HD-DBEM ... FB
Optioneel kan de klep worden geleverd met een extra veerbelaste pilootregelklep (7) voor maximale drukveiligheid (redundante drukveiligheid).

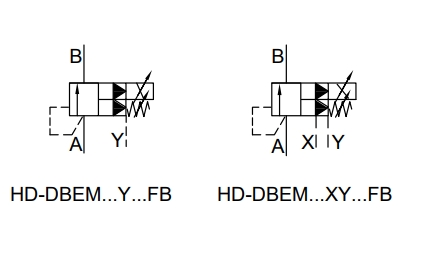

Symbool van Explosieproonde drukontlastklep DBEM
