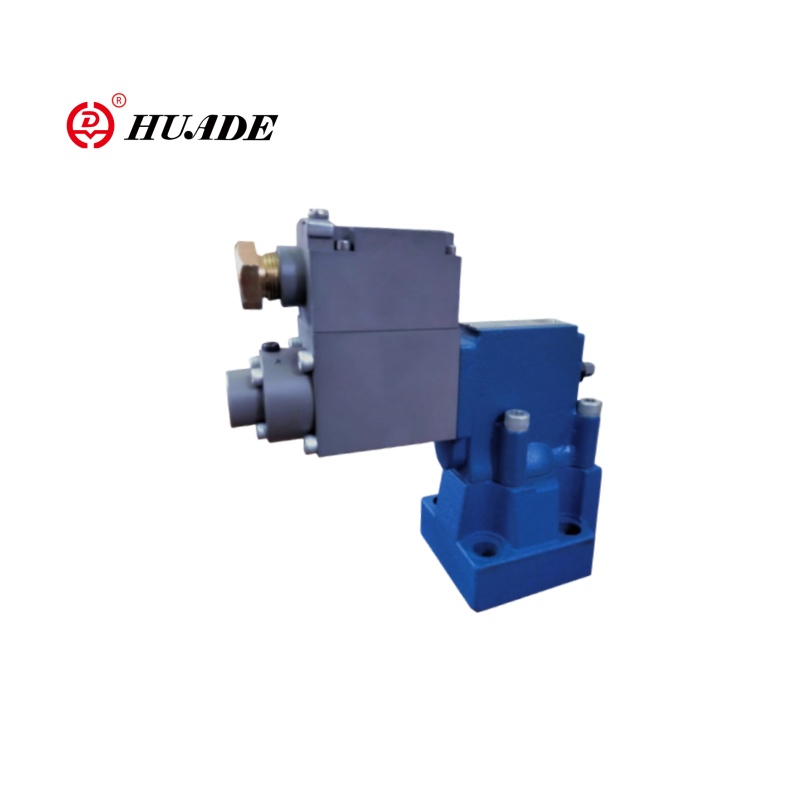

De explosieproonde DBE-serie DBE-serie is een elektrisch gereguleerde drukregulerende klep die is ontworpen voor ontvlambare en explosieve omgevingen, met precieze proportionele drukregulatie en veilige explosieverdichte kenmerken. Proportionele reliëfklep DBE heeft een ingebouwde mechanische noodhulpfunctie, schakel automatisch over naar veilige druk wanneer het vermogen is uitgeschakeld. En slijtvaste coating op de klepkern kan de levensduur van de services verlengen.
| Vloeistof | Minerale olie geschikt voor NBR- en FKM -afdichting |
| Fosfaatester voor FKM -afdichting | |
| Vloeistoftemperatuurbereik ℃ | -30 tot +80 (NBR SEAL) |
| -20 tot +80 (FKM SEAL) | |
| Viscositeitsbereik mm2/S | 2.8 tot 380 |
| Lineariteit | ± 3,5% |
| Herhaalbaarheid | ＜ ± 2% |
| Elektrisch | |
| Stroombron | DC |
| Min.Solenoid Current MA | 100 |
| Max.Solenoid Current MA | 800 |
| Spoelweerstand | 19,5Ω op 20 ℃, max.warm waarde: 28,8Ω |
| Werkstatus | Continu |
| Max. Temperatuur van de omgevingstemperatuur | +50 ℃ |
| Isolatie om te din 40 050 | IP65 |
Functies:
-Sub-plaatmontage:
- Portingpatroon naar DIN 24 340 Form E en ISO 6264
- Voor installatie in verdeelstukken
- 4 drukbeoordelingen
- Max. drukbeperking, optioneel
- Versterkertype VT-2000 (moet afzonderlijk worden besteld)
Sollicitatie:
Explosieverdichte drukontlastklep DBE kan worden gebruikt voor boorplatform Blowout-preventies (BOP), omlaag gatengereedschap, aardgascompressiestations, mijnbouwhydraulische steunen, schildmachines, gasontwinning, diepzee boorapparatuur en explosieverdichte dekmachines.
Voorbeeld:
Explosieverdichte PLC → Explosieverdichte proportionele versterker → DBE-klep → Hydraulische actuator
↑
Explosieproonde druksensor (feedback)
Explosieverdichte drukontlastklep DBE is piloot-geopereerde drukontlastklep. Het wordt gebruikt om de druk continu in hydraulische systemen in te stellen per elektrisch signaal.

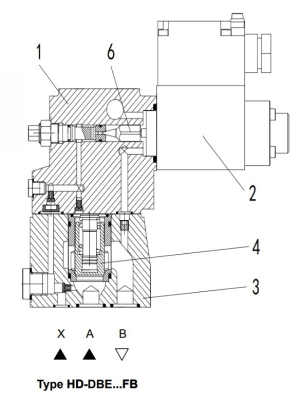

In principe bestaan deze kleppen uit een pilootklep (1) met proportionele solenoïde (2) en de hoofdklep (3) met hoofdspoolinzet (4).
Type HD-DBE ... FB
De druklimiet is in verband met de elektrische stroomwaarde en ingesteld door de proportionele solenoïde (2). De systeemdruk wordt uitgeoefend op de hoofdspoel (4). Tegelijkertijd wordt de druk uitgeoefend op de veerbelaste zijde van de hoofdspoel (4) en de pilootpoppet (6) via opening (5) bij de pilootklep (1). Als de hydraulische kracht de solenoïde kracht overschrijdt, opent de pilootpopet (6). Pilootvloeistof kan teruggaan naar tank- en drukval veroorzaakt door de openingen van de opening de hoofdspoel (4). Vervolgens opent Main Spool (4) het kanaal van pomp naar tank.

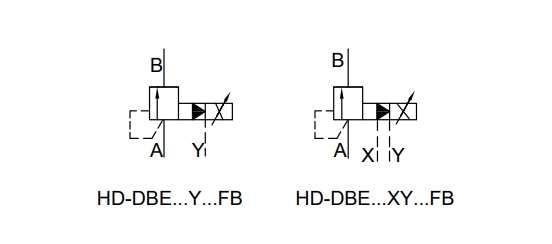

Symbool van Explosieproonde drukontlastklep DBE
