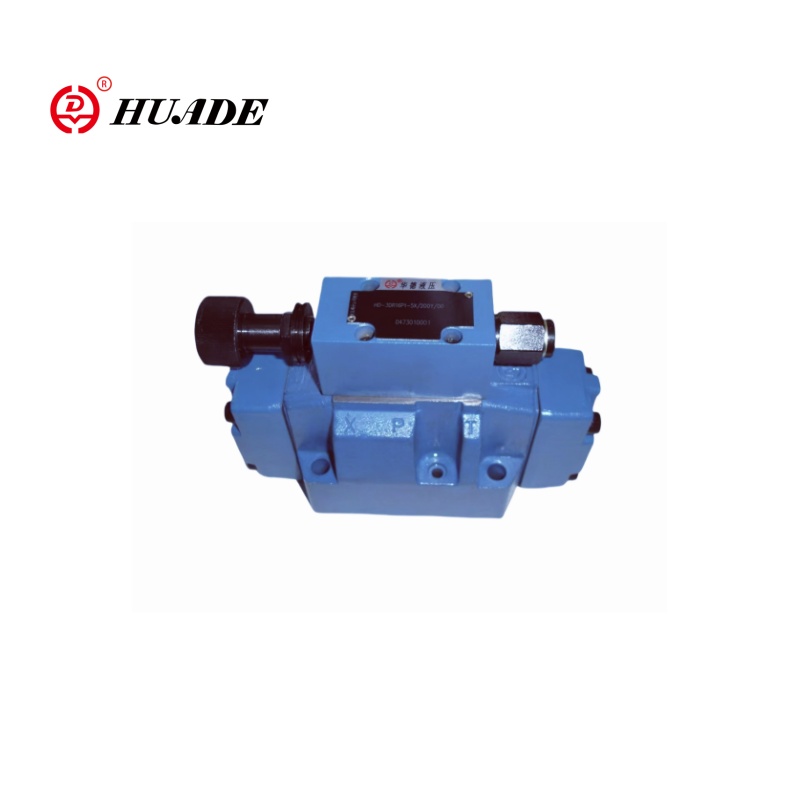

De piloot bediende drieweg proportionele drukreducerende klep 3DR16P-5x is een krachtige hydraulisch controle-element. Huade's proportionele drukvermindering van de klep 3DR16P-5x wordt voornamelijk gebruikt om de systeemdruk te verminderen en te beperken om ervoor te zorgen dat het hydraulische systeem een stabiel drukniveau kan behouden. 3DR16P-5X, waarbij "3DR" de driewegdrukverminderingsklepreeks vertegenwoordigt, "16" vertegenwoordigt de grootte, "P" vertegenwoordigt drukregeling en "5x" vertegenwoordigt een configuratiecode. Huade's 3DR16P-5x proportionele klep kan hetzelfde model vervangen dat wordt aangeboden door Rexroth.
| Algemeen | ||
| Gewicht KG | 8 | |
| Installatiepositie | Optioneel | |
| Omgevingstemperatuurbereik ℃ | -30 tot+50 | |
| Hydraulisch | ||
| Nominale drukbalk | 315 | |
| Maximale werkdruk | -Port P Bar | 315 |
| -Port een bar | 250 | |
| - Port y Bar | Afzonderlijk en drukloos naar tank | |
| Drukvermogen | -Minimale bar | Afhankelijk van de stroom |
| -Maximumbalk | 50; 100; 200; 250 | |
| Maximale stroom l/min | 220 | |
| Hydraulische vloeistof | Minerale olie (HL, HLP) tot DIN 51524 1); Snelle bio-afbreekbare hydraulische vloeistoffen tot VDMA 24568 (zie ook RE 90221); Hetg (verkrachtingszaadolie) 1); HEPG (polyglycolen) 2); Hees (synthetische esters) 2); Andere hydraulische vloeistoffen op aanvraag | |
| Hydraulisch vloeistoftemperatuurbereik ℃ | -30 tot +80 (NBR -afdichtingen) -20 tot +80 (FKM -afdichtingen) | |
| Viscositeitsbereik mm2/S | 10 tot 800 | |
| Toegestane max. Mate van besmetting van de klasse Hydraulische vloeistof-reinheid tot ISO 4406 (c) | Klasse 20/18/15 3 | |
Functies:
▶ Klep voor het verminderen van (P tot A) en het beperken van (A tot T) een systeem
▶ voor montage van subplaatsen
▶ 4 drukbeoordelingen
▶ 4 aanpassingselementen, optioneel:
● Rotary knop
● Mouw met zeshoekige en beschermende dop
● Afsluitbare roterende knop met schaal
Roterende knop met schaal
Sollicitatie:
Proportionele drukreducerende klep 3DR16P-5x is geschikt voor hydraulische systemen die een zeer nauwkeurige drukregeling vereisen, zoals spuitgietmachines, bouwmachines en zeer nauwkeurige productieapparatuur.
Drukregelkleppen van Type 3DR zijn met een pilootbediende 3-weg drukverminderingskleppen met drukontlastingsfunctie voor het secundaire circuit. Ze worden gebruikt om een systeemdruk te verminderen.

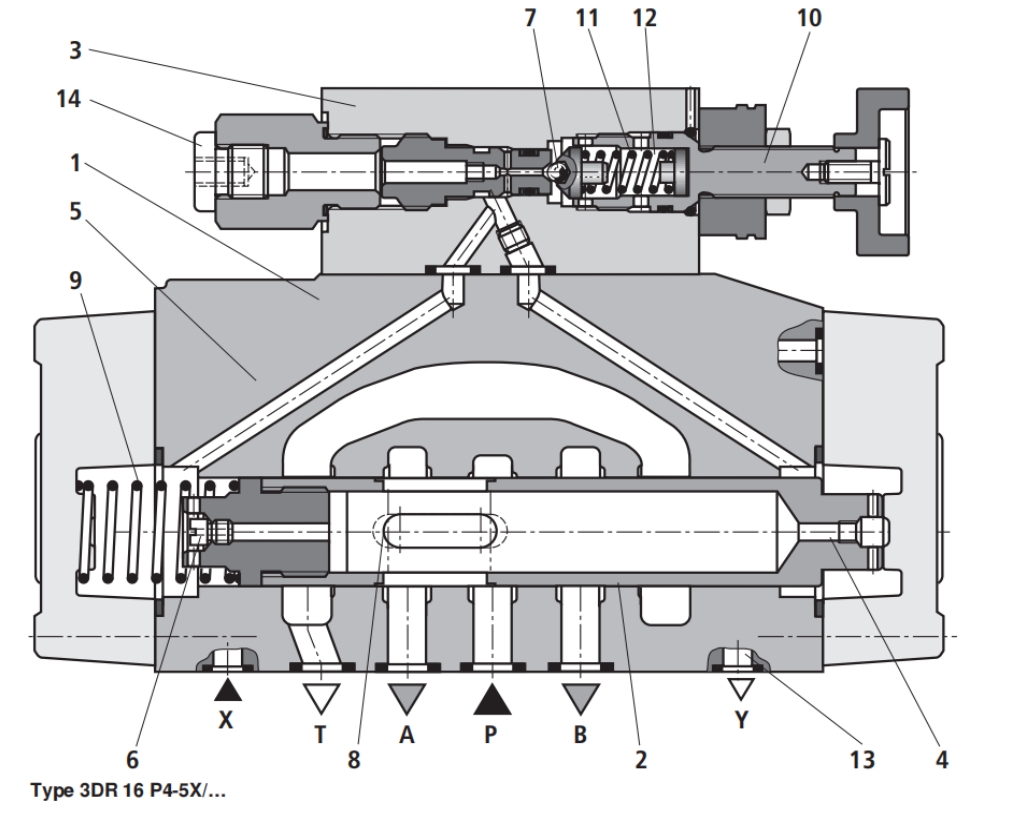

De drukverminderingsklep bestaat in principe uit de hoofdklep (1) met regelklep (2) en pilootregelklep (3) met drukaanpassingselement (10).
In de startpositie is de klep open. Hydraulische vloeistof kan van kanaal P naar kanaal A stromen zonder enige beperkingen.
De druk in kanaal A wordt toegepast via boring (4) op het spoelgebied tegenover de compressieveer (9). Tegelijkertijd wordt druk uitgeoefend via opening (6) op de veerbelaste zijde van de controlespoel (2) en via kanaal (5) tot bal (7) in de pilootregelklep (3).
Afhankelijk van de instelling van de compressieveer (11) bouwt de druk stroomopwaarts van bal (7) en in kanaal (5) en houdt de controlespool (2) in de open positie. Hydraulische vloeistof stroomt van kanaal P via controlespool (2) om A te kanaliseren totdat de druk opbouwt in kanaal A, die een hogere waarde bereikt dan de drukwaarde die is ingesteld op de compressieveer (11) en de bal optilt (7).
Controlespoel (2) beweegt naar de gesloten positie. De vereiste verminderde druk wordt bereikt wanneer de druk in kanaal A en de drukwaarde op de compressieveer (11) zich bevindt
Evenwicht.
Wanneer de druk in kanaal A verder toeneemt als gevolg van externe krachten die op de actuator werken, wordt de controlespoel (2) verder geduwd tegen de compressieveer (9). Dit opent een verbinding tussen kanaal T en kanaal A via controleland (8) op controlespool (2). De hoeveelheid hydraulische vloeistof die aan de tank wordt geloosd, zorgt ervoor dat de druk niet langer zal toenemen.
De pilootolie wordt altijd extern afgevoerd van de veerkamer (12) via de pilootlijn (13) bij Port Y. Het moet altijd worden geretourneerd met nul druk naar tank.
De poort van de drukmeter (14) maakt het mogelijk dat de verminderde druk in kanaal A wordt gecontroleerd.
