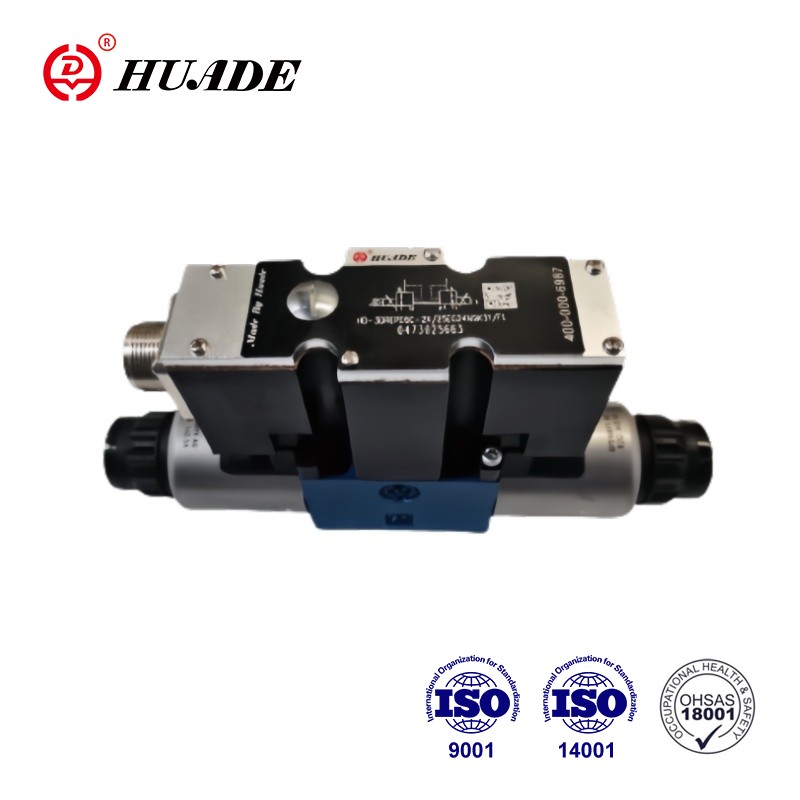

Vergeleken met de proportionele drukreduceerklep 3DREPE6-2X heeft de proportionele drukreduceerklep 3DREPE6E-2X een vergelijkbaar uiterlijk en principe, maar het verschil is dat deze een ingebouwde versterker en interface A1 heeft. De spoelen worden optioneel aangestuurd via geïntegreerde besturingselektronica. Huade's 3DREPE6E-2X en Rexroth gebruiken dezelfde kwaliteitsnormen. De prestaties kunnen tippen aan Rexroth.
| Hydraulisch | |||
| Ventieltype | HD-3DREP | HD-3DREPE | |
| Bedrijfsdrukbereik MPa | Haven P | 2 tot 10 voor druktrap 1.6 | |
| 3 tot 10 voor druktrap 2.5 | |||
| 5 tot 10 voor druktrap 4.5 | |||
| Haven T | 0 tot 3 | ||
| Max.debiet l/min | 15(△p=5MPa) | ||
| Filterfijnheid (μm) | ≤20 (bij voorkeur ≤10) | ||
| Hysterese (%) | ≤5 | ||
| Herhaalbaarheidsnauwkeurigheid (%) | ≤1 | ||
| Reactiegevoeligheid (%) | ≤0,5 | ||
| Drukvloeistof | Minerale olie of fosfaatester | ||
| Viscositeitsbereik mm2/S | 20~380 | ||
| Temperatuurbereik drukvloeistof (℃) | -20~+80 | ||
| Gewicht (kg) | 2 | 2.2 | |
| Elektrisch | |||
| Elektrische gegevens, solenoïde | |||
| Ventieltype | HD-3DREP | HD-3DREPE | |
| Spanningstype | gelijkstroom | gelijkstroom | |
| Nominale spanning (V) | 24 | ||
| Max.stroom (A) | 1.5 | 2.5 | |
| Weerstand magneetspoel (Ω) | Koude waarde bij 20℃ | 4.8 | 2 |
| Max.warme waarde | 7.2 | 3 | |
| Plicht (%) | 100 | ||
| Spoeltemperatuur ℃ | tot 150 | ||
| Bescherming | IP65 | ||
| Elektrisch, besturingselektronica | |||
| Versterker | HD-VT-VSPA2-50-1X/T1 (met 1 ramp-tijd) | geïntegreerde besturingselektronica | |
| HD-VT-VSPA2-50-1X/T5 (met 5 ramp-tijden) | |||
| Voedingsspanning | Nominale spanning VDC | 24 | |
| Ondergrenswaarde V | 19 | ||
| Bovengrenswaarde V | 35 | ||
| huidig verbruik | Imax A | 1.8 | |
| Impulsstroom A | 4 | ||
Functies:
▶ Direct aangestuurde proportionele kleppen voor het regelen van de druk en richting van een stroom
▶Aansturing via proportionele spoelen met centrale schroefdraad en afneembare spoel
▶Handbediening, optioneel
▶Veergecentreerde bedieningsspoel
▶Type HD-3DREPE met geïntegreerde elektronica, interface A1
▶Externe besturingselektronica voor type HD-3DREP:
▶Analoge versterker type HD-VT-VSPA2-50-1X/...in Eurocard-formaat
▶Digitale versterker type HD-VT-VSPD-1-1X/. ..in Eurocard-formaat
▶Elektrische versterker type HD-VT-11118 met modulair ontwerp
▶ Klep- en proportionele besturingselektronica uit één bron
Sollicitatie:
Proportioneel drukreduceerventiel 3DREP6E-2X wordt veel gebruikt bij de automatische besturing van hydraulische systemen in verschillende industrieën, zoals werktuigmachines, lichte industrie, metallurgie, enzovoort.
Het 3-weg reduceerventiel type 3DREP6-2X... wordt direct aangestuurd door proportionele elektromagneten. Ze zetten een elektrisch ingangssignaal om in een proportioneel drukuitgangssignaal. De proportionele elektromagneten zijn regelbare DC-magneten met natte pin, met centrale schroefdraad en verwijderbare spoel. De spoelen worden naar keuze aangestuurd via externe besturingselektronica (type 3DREP-2X) of via geïntegreerde besturingselektronica (type 3DREPE-2X).
De klep bestaat hoofdzakelijk uit: elektromagneten (5 en 6), behuizing (1), regelspoel (2) met drukmeetspoelen (3 en 4) en optioneel geïntegreerde klepelektronica (7).
Wanneer de solenoïden (5 en 6) zijn uitgeschakeld, wordt de bedieningsspoel (2) in de middenpositie gehouden door drukveren. De bedieningsspoel (2) wordt direct geactiveerd wanneer een van de solenoïdes wordt bekrachtigd.
Bijvoorbeeld door solenoïde (5) te bekrachtigen: de drukmeetspoel (3) en de regelspoel (2) bewegen naar rechts in verhouding tot het elektrische ingangssignaal. De verbinding van P naar B en A naar T vindt plaats via openingen in dwarsdoorsneden met progressieve stromingseigenschappen.
Uitschakeling van de solenoïde (5): de bedieningsspoel (2) wordt door de drukveren naar de middenpositie teruggebracht. In de middelste stand zijn de aansluitingen A en B t/m T geopend, waardoor de drukvloeistof vrij naar de tank kan stromen. Een optionele handbediening (9 of 10) maakt het mogelijk de bedieningsspoel (2) te bewegen zonder de solenoïde te bekrachtigen.
De functie van deze versie van de 2 standenklep is in principe dezelfde als die van de klep met 3 schakelstanden.
De 2 positiekleppen zijn echter alleen uitgerust met magneet 5 of 6. Er is een plug (11) gemonteerd in plaats van de tweede magneet
Symbolen van proportioneel proportioneel drukreduceerventiel 3DREP6E-2X
Gebruikt in combinatie met andere proportionele kleppen
Pakket van de combinatieklep
