In de wereld van hydraulische en pneumatische systemen staat precisiecontrole voorop. Of u nu zware machines, industriële automatiseringsapparatuur of geavanceerde productiesystemen bedient, de mogelijkheid om de vloeistofstroom en -richting nauwkeurig te regelen kan het verschil maken tussen een soepele werking en kostbare inefficiëntie. Dit is waar proportionele richtingskleppen schitteren als een van de belangrijkste componenten in moderne vloeistofkrachtsystemen.

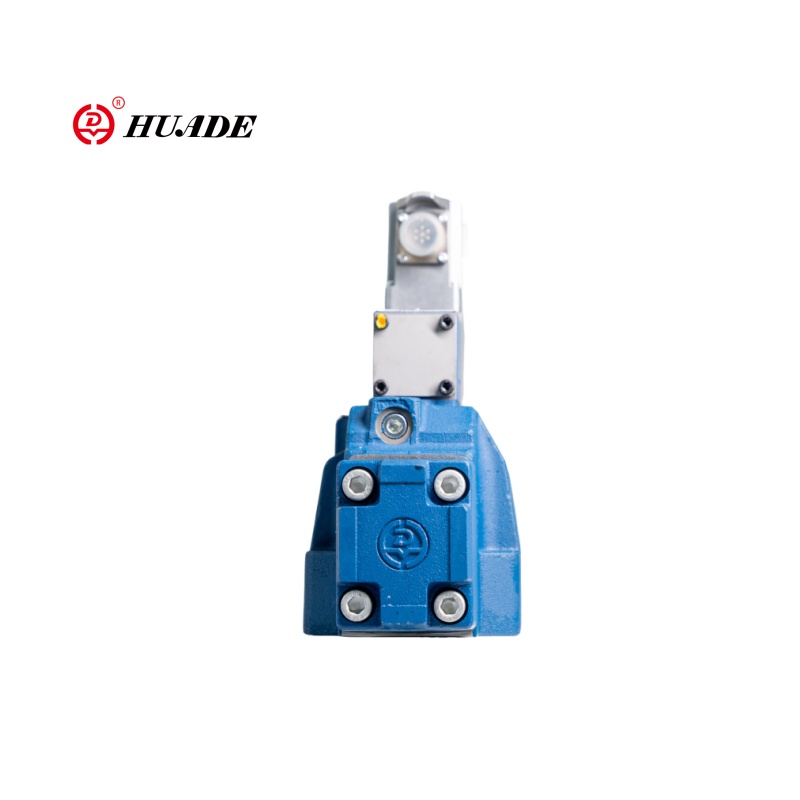

Een proportioneel richtingsventiel is een geavanceerd typeproportioneel ventieldat de functies van flow control en directionele controle combineert in één enkel, verfijnd onderdeel. In tegenstelling tot traditionele aan/uit-kleppen die in eenvoudige binaire toestanden werken, bieden proportionele richtingskleppen een oneindig variabele controle over zowel de richting als de stroomsnelheid van hydraulische of pneumatische vloeistof.
Het belangrijkste onderscheidende kenmerk van deze kleppen is hun vermogen om proportionele respons te bieden. Dit betekent dat de klepopening, en daarmee het debiet, recht evenredig is met het ingangssignaal dat deze ontvangt. Wanneer u het stuursignaal met 50% verhoogt, neemt de klepopening met 50% toe, wat resulteert in een overeenkomstige verandering in het debiet.
De werking van een proportionele richtingsklep is afhankelijk van geavanceerde elektrohydraulische of elektropneumatische bedieningsmechanismen. In de kern bevat de klep een spoel of schotel die binnen een zorgvuldig bewerkte behuizing beweegt om de vloeistofstroompaden te regelen.
Het besturingssysteem bestaat doorgaans uit een elektronische controller die invoersignalen ontvangt van sensoren, joysticks of computersystemen. Deze controller stuurt vervolgens nauwkeurige elektrische signalen naar servokleppen of proportionele elektromagneten die de hoofdklepspoel positioneren. Geavanceerde modellen zijn voorzien van feedbacksystemen met positiesensoren die continu de spoelpositie bewaken en realtime aanpassingen maken om nauwkeurige controle te garanderen.
Het kleplichaam bevat meerdere poorten die verbinding maken met verschillende delen van het hydraulische circuit. Door de spoel nauwkeurig te positioneren, kan de klep de vloeistofstroom tussen deze poorten sturen en tegelijkertijd de stroomsnelheid regelen. Deze dubbele functionaliteit elimineert de noodzaak voor afzonderlijke richtings- en stroomregelkleppen, waardoor het systeemontwerp wordt vereenvoudigd en de responstijden worden verbeterd.
]Lerenhoe proportionele kleppen werkengedetailleerd]
Deze kleppen kunnen een extreem fijne regelresolutie bereiken, vaak beter dan 0,1% van de volledige schaal, waardoor een soepele en nauwkeurige werking van hydraulische actuatoren en motoren mogelijk is.
Door alleen de exacte hoeveelheid stroom te leveren die nodig is, minimaliseren deze kleppen energieverspilling, verminderen ze de warmteontwikkeling en verlengen ze de levensduur van componenten.
Directe elektronische besturing elimineert vertragingen en onnauwkeurigheid, wat resulteert in snellere responstijden en betere dynamische prestaties.
Omdat er minder bewegende delen zijn en er geen mechanische koppelingen zijn die kunnen verslijten, vereisen ze doorgaans minder frequent onderhoud en gaan ze langer mee.
[Zie meerhydraulische proportionele kleptoepassingen]
Het kiezen van de juiste proportionele richtingsklep vereist een zorgvuldige afweging van verschillende factoren. Debietcapaciteit is van fundamenteel belang – de klep moet zo gedimensioneerd zijn dat hij aan de maximale debietvereisten van de toepassing kan voldoen, terwijl een goede regelresolutie behouden blijft bij lagere debieten.
De drukwaarden moeten overeenkomen met de systeemvereisten of deze overschrijden, met de juiste veiligheidsmarges. De drukvalkarakteristieken van de klep moeten worden geëvalueerd om voldoende doorstroming bij de vereiste systeemdruk te garanderen.
Compatibiliteit van stuursignalen is van cruciaal belang. De ingangsvereisten van de klep moeten overeenkomen met de beschikbare stuursignalen, of het nu gaat om analoge spanning, stroom of digitale communicatieprotocollen. Sommige moderne kleppen bieden meerdere ingangsopties en programmeerbare responscurves voor maximale flexibiliteit.
Er moet rekening worden gehouden met omgevingsfactoren zoals het bereik van de bedrijfstemperatuur, de vervuilingsniveaus en de blootstelling aan trillingen. Kleppen van industriële kwaliteit bieden doorgaans betere prestaties in ruwe omgevingen vergeleken met standaard mobiele hydraulische kleppen.
Proportionele directionele kleppen vertegenwoordigen een aanzienlijke vooruitgang in de technologie voor vloeistofregeling. Hun vermogen om precieze, oneindig variabele controle te bieden over zowel de stroomrichting als de snelheid maakt ze onmisbaar in moderne hydraulische en pneumatische systemen. Hoewel ze een hogere initiële investering vergen in vergelijking met eenvoudige aan/uit-kleppen, rechtvaardigen de voordelen in termen van precisie, efficiëntie en systeemprestaties vaak de kosten.
Naarmate de automatisering zich verder ontwikkelt en de nauwkeurigheidseisen strenger worden, zullen proportionele directionele kleppen een steeds belangrijkere rol gaan spelen in vloeistofkrachtsystemen. Het begrijpen van hun mogelijkheden en de juiste toepassing ervan is essentieel voor ingenieurs en technici die met moderne hydraulische en pneumatische apparatuur werken.
Of u nu een nieuw systeem ontwerpt of een bestaand systeem upgradet, proportionele richtingskleppen bieden de precisie en flexibiliteit die nodig is om aan de huidige veeleisende prestatie-eisen te voldoen en vormen tegelijkertijd de basis voor toekomstige automatiseringsvooruitgangen.
