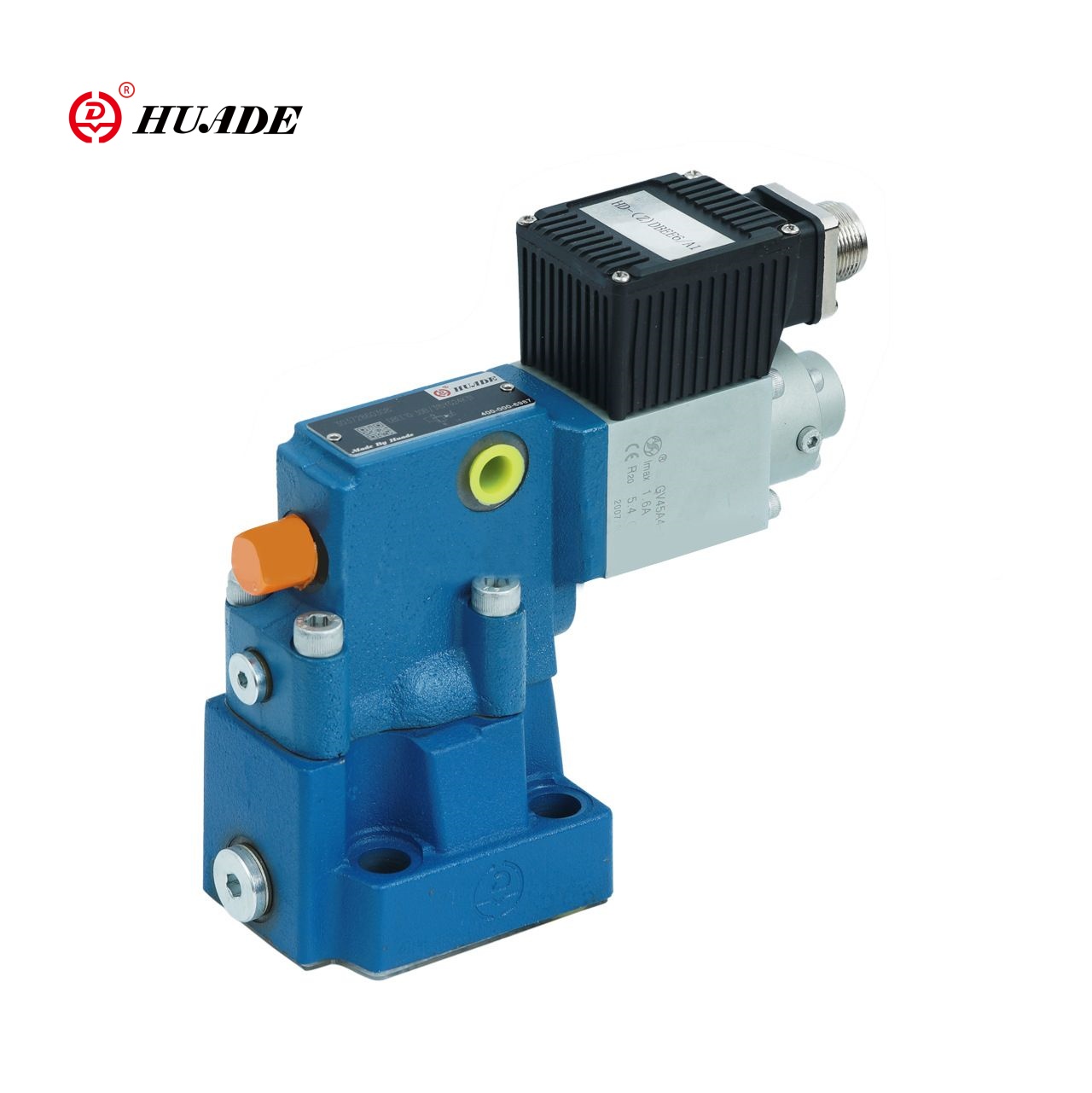

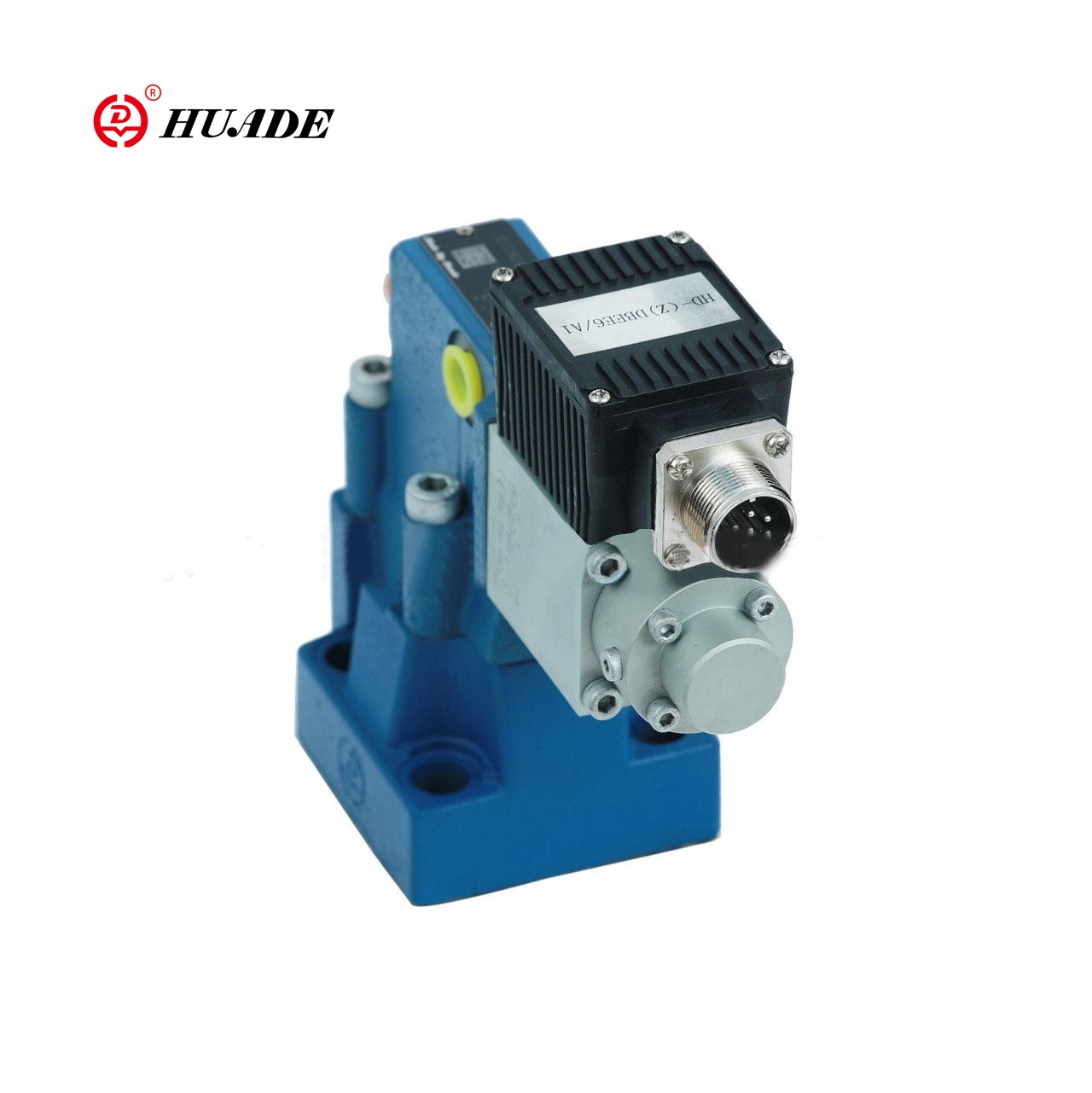

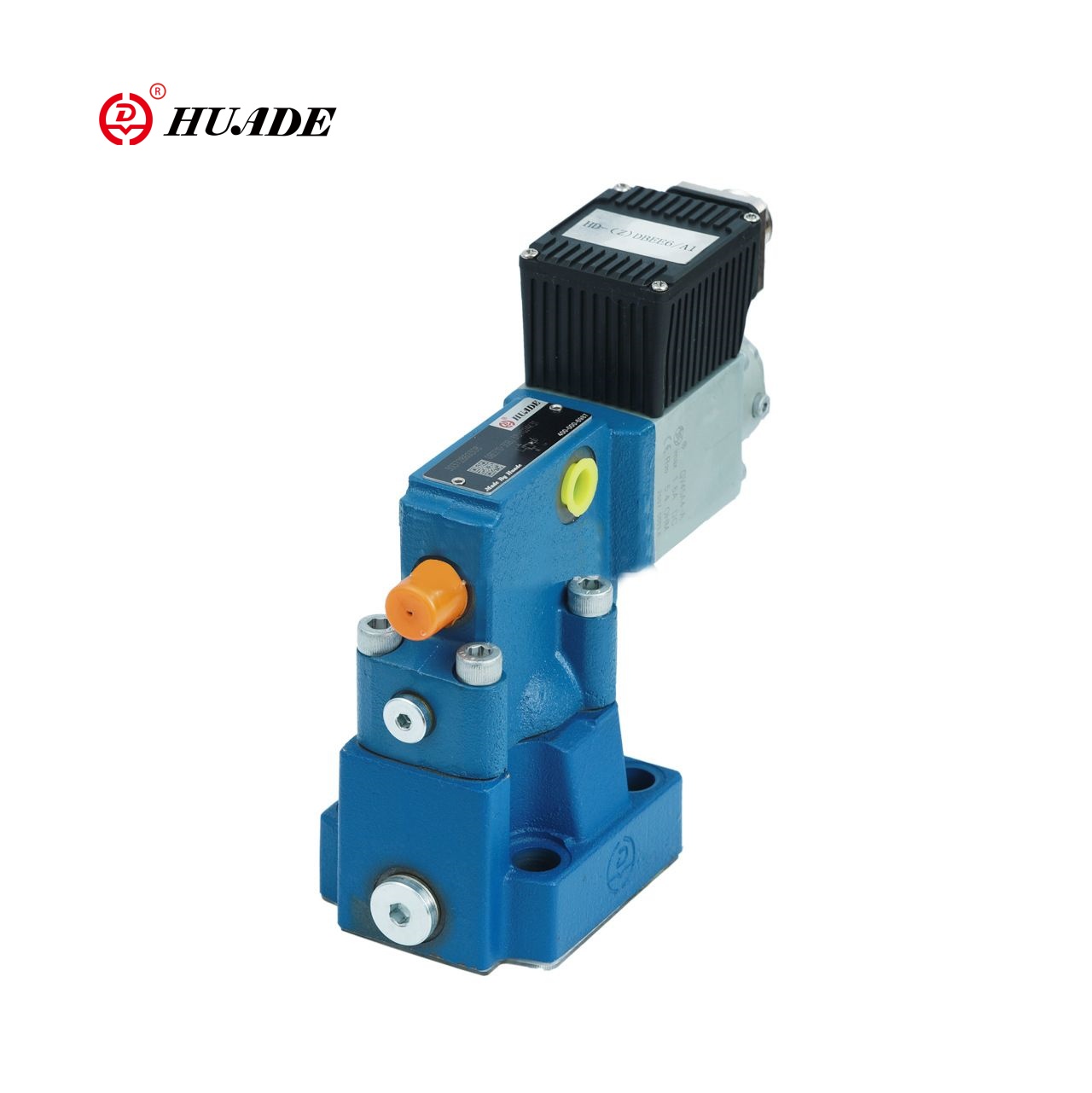

Proportionele drukontlastklep Zdbee-1x

ZdBee-1x proportionele reliëfventiel is een pilot-bediende reliëfklep, die wordt aangedreven door een proportionele solenoïde om een ​​stepless-instelling en precieze controle van systeemdruk te bereiken. Deze proportionele klep kan hetzelfde model volledig van Rexroth vervangen. Huade hydraulische kleppen nemen dezelfde normen aan als Rexroth, maar de prijs is lager.

Productparameter van proportionele drukontlastklep Zdbee-1x

Productfunctie en toepassing van proportionele drukontlastklep Zdbee-1x

Functies:

▶ Klep voor het beperken van een systeemdruk

▶ Actuatie via proportionele solenoïden

▶ Voor het monteren van subplaat of sandwichplaatontwerp

▶ Klep- en besturingselektronica van een enkele bron

▶ Types HD-Zdbee met geïntegreerde besturingselektronica

① Low voorbeeld verspreiding van de karakteristieke curve van de opdrachtwaarde drukkarakteristiek

② onafhankelijk verstelbare op- en omlaag hellingen

Sollicitatie:

ZdBee-1x proportionele ontlastklep is geschikt voor hydraulische systemen die nauwkeurige drukregeling vereisen, zoals engineeringmachines, spuitgietmachines, metallurgische apparatuur en andere velden.

Functie en sectie van proportionele drukontlastklep Zdbee-1x

Proportionele drukontlastingskleppen, typen HD-DBE worden bediend door middel van een proportionele solenoïde. Deze kleppen worden gebruikt om een ​​systeemdruk te beperken. Met deze kleppen is het mogelijk om de systeemdruk, die beperkt is, steveneloos aan te passen, in relatie tot de elektrische opdrachtwaarde.

Deze kleppen bestaan ​​in principe uit een proportionele solenoïde (1), de behuizing (2), de kleppatroon (3), de spoel (4) en de pilootpoppet (8). De proportionele solenoïde zet de elektrische stroom evenredig om in een mechanische kracht. Een toename van de stroom veroorzaakt een overeenkomstige stijging van de solenoïde kracht. De solenoïde armatuurkamer is gevuld met hydraulische vloeistof en is druk in balans. De instelling van de systeemdruk wordt uitgevoerd via de proportionele solenoïden (1) in relatie tot de opdrachtwaarde. Druk die voortkomt uit het systeem in poort P werkt aan de rechterkant van de spoel (4). Tegelijkertijd werkt de systeemdruk via de besturingslijn (6) die is uitgerust met een opening (5) aan de veerbelaste zijde van de spoel (4). Via een verder geweer (7) werkt de systeemdruk op de pilootpopet (8) tegen de kracht van de proportionele solenoïde (1). Zodra de systeemdruk de vooraf ingestelde waarde heeft bereikt, lift de pilootpoppet (8) van zijn stoel. Afhankelijk van het model kan pilootolie nu extern wegstromen via poort A (y) of intern in de tank, dit heeft het effect van het beperken van de druk aan de veerbelaste zijde van de spoel (4). Als de systeemdruk enigszins blijft stijgen, duwt de hogere druk aan de rechterkant van de spoel de spoel naar links in controlepositie P naar T. op een minimale regelingstroom die reageert op een opdrachtwaarde van nul -de minimale regerende druk wordt ingesteld.

Structuur van proportionele drukontlastklep ZDBE-1x

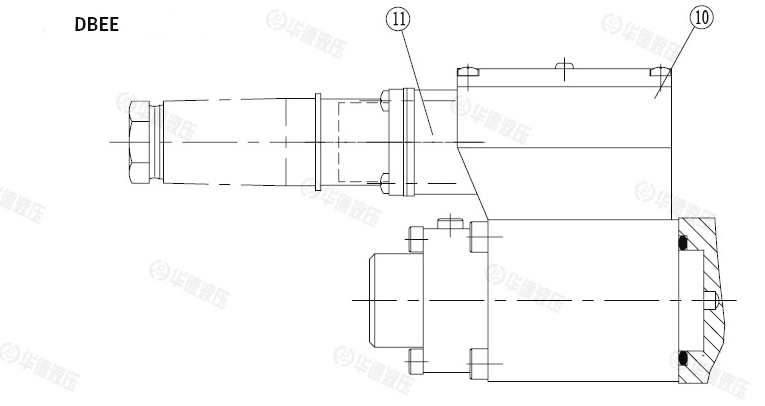

Structuur van proportionele drukontlastklep Zdbee-1x

In termen van functioneel ontwerp komt proportionele klep ZdBee-1x in feite overeen met de ZDBE-proportionele ontlastingskleppen. Het enige verschil is dat de proportionele solenoïde is uitgerust met een behuizing ⑩, waarbinnen de elektronische controller is gebouwd. Voedingsvoorziening en instelspanning worden ontvangen via een plug-in connector (11).

De ingestelde puntdrukkarakteristiekcurve wordt door de fabrikant vooraf ingesteld op basis van het principe van minimale productietoleranties. De hellingstijden voor drukverhoging en afname kunnen onafhankelijk worden aangepast met behulp van respectieve potentiometers.

Symbool van proportionele drukontlastklep Zdbee-1x
