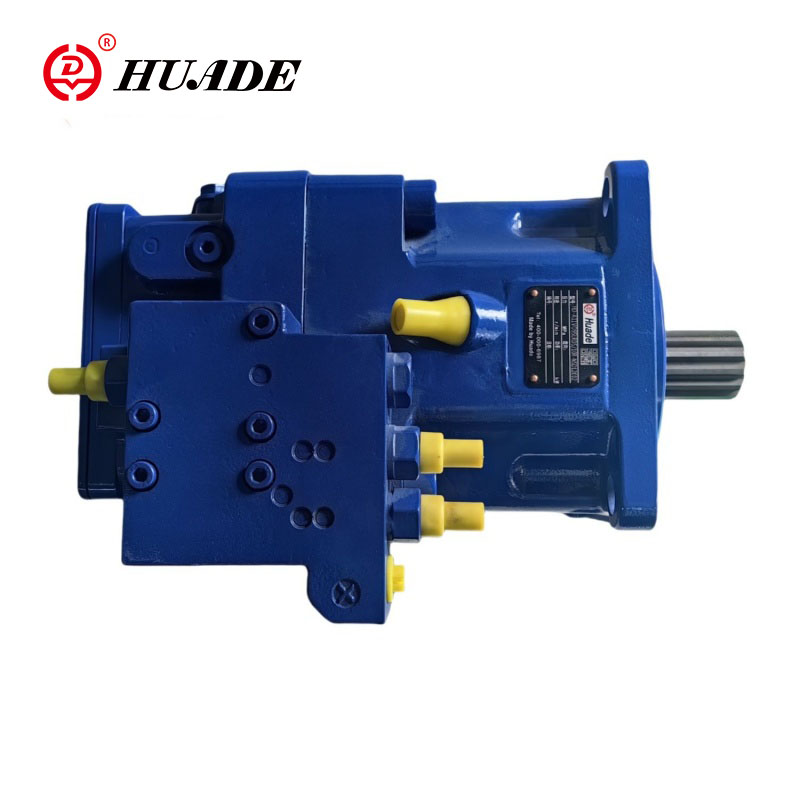

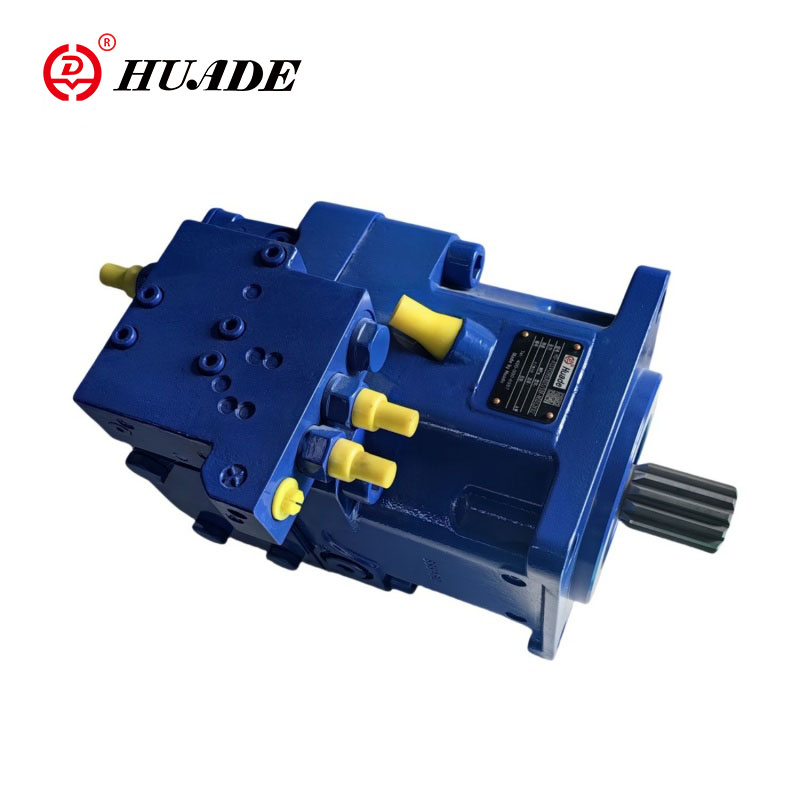

Axiale zuiger variabele pomp A11VO

Huade merk A11VO tuimelschijf axiale zuiger variabele pomp wordt gebruikt voor hydrostatische transmissie in open circuit hydraulische systemen. Het debiet van deze axiale zuigerpomp is evenredig met de transmissiesnelheid en de cilinderinhoud. Door het verstellen van de tuimelschijfhoek kan het debiet traploos worden gewijzigd. De A11VO-pomp kan qua prestaties de prestaties van Rexroth evenaren.

Productparameter van variabele axiale zuigerpomp A11VO

•Bedrijfsdrukbereik

◇Inlaat ----- Absolute druk bij poort S (zuigpoort)

Uitvoering zonder laadpomp

Pabs min--------- 0,8 bar

Pabs max---------- 30 bar

Indien de druk > 5 bar bedraagt, vraag dan Huade Hydraulic na.

Uitvoering met laadpomp

Pabs min---------- 0,6 bar

Pabs max---------- 2 bar

◇Maximaal toegestane snelheid (snelheidslimiet)

Toegestane snelheid door verhoging van de inlaatdruk pabs aan de zuigaansluiting S of bij Vg ≤Vg max

◇Uitlaat ---- Druk op poort A of B

Nominale druk pN---------- 350 bar

Maximale druk Pmax ----------400 bar

Nominale druk: Max.ontwerpdruk waarbij vermoeiingssterkte verzekerd is

Maximale druk: Max. bedrijfsdruk die voor de korte termijn is toegestaan ​​(t <1s).

◇Minimale werkdruk

Afhankelijk van het toerental, de zwenkhoek en de cilinderinhoud is in de pompleiding een minimale werkdruk pB min vereist (zie diagram).

◇Afvoerdruk behuizing

De afvoerdruk van de behuizing bij de poorten T1 en T2 mag maximaal 1,2 bar hoger zijn dan de inlaatdruk bij poort S, maar niet hoger dan PL abs. max. --------------2 bar.

Er is een onbeperkte afvoerleiding van volledige grootte rechtstreeks naar de tank vereist.

◇Temperatuurbereik van de asafdichtring

De FKM-asafdichtring is toegestaan ​​voor behuizingsafvoertemperaturen van -25℃tot +115℃.

•Opmerking:

Voor toepassingen onder -25°C is een NBR-asafdichtring noodzakelijk (toegestaan ​​temperatuurbereik: -40°C tot +90°C).

Vermeld de NBR-asafdichtring in duidelijke tekst bij de bestelling.

Producteigenschap en toepassing van variabele axiale zuigerpomp A11VO

Functies:

▶Variabele axiale zuigerpomp met tuimelschijfontwerp voor hydrostatische aandrijvingen in open hydraulisch systeem.

▶Voornamelijk ontworpen voor gebruik in mobiele toepassingen.

▶De pomp werkt onder zelfaanzuigende omstandigheden, met tankdruk, of met een optionele ingebouwde laadpomp (waaier).

▶Er is een uitgebreid scala aan besturingsopties beschikbaar, passend bij elke toepassingsvereiste.

▶Vermogensregeling is extern instelbaar, ook als de pomp draait.

▶De doorgaande aandrijving is geschikt voor het toevoegen van tandwielpompen en axiale zuigerpompen tot dezelfde, d.w.z. 100/% doorgaande aandrijving.

▶De uitgangsstroom is proportioneel aan de aandrijfsnelheid en traploos regelbaar tussen qv max en qv min = 0.

Sollicitatie:

Huade's variabele pomp met axiale zuiger A11VO wordt veel gebruikt in machinebouw en licht-industriële apparatuur, ijzer- en staalmetallurgie en mijnbouwmachines, schepen, grondapparatuur voor de burgerluchtvaart, aardolie- en petrochemische machines, bouw- en loopmachines.
