Creëren axiale zuigerpompen druk? Een complete gids

Heb je je ooit afgevraagd hoe zware machines zoals graafmachines en bulldozers hun ongelooflijke kracht krijgen? Het geheim ligt vaak in iets dat een axiale zuigerpomp wordt genoemd. Maar hier is een vraag die veel mensen in de war brengt: creëren axiale zuigerpompen daadwerkelijk druk?

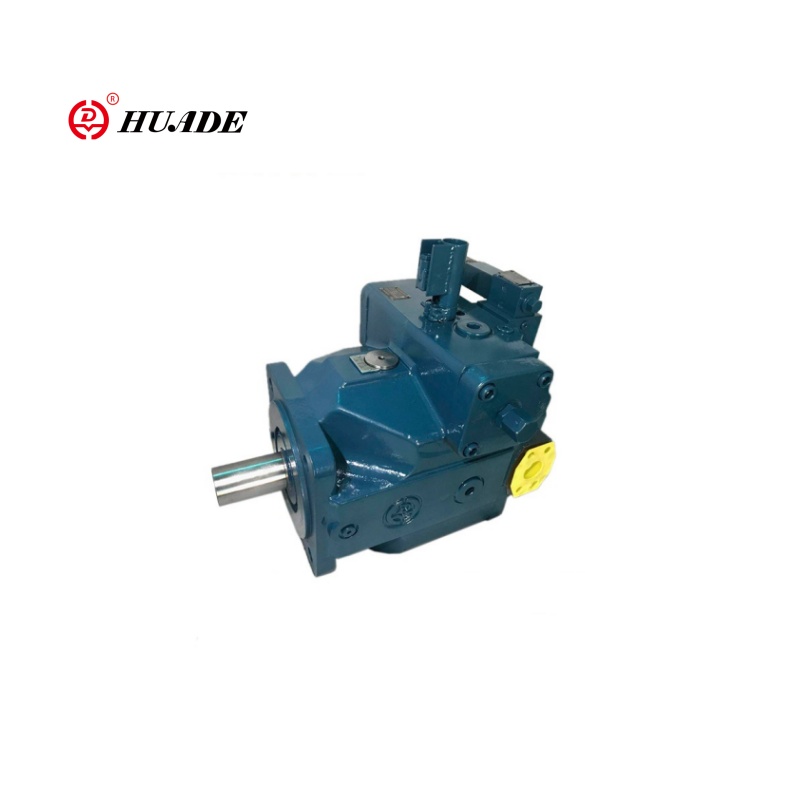

Wat is precies een axiale zuigerpomp?

Zie een axiale zuigerpomp als het hart van een hydraulisch systeem. Net zoals je hart bloed door je lichaam pompt, verplaatst deze pomp hydraulische vloeistof door machines om ze te laten werken.

De naam "axiale zuiger" komt van hoe het is gebouwd:

• Axiaalbetekent dat de zuigers heen en weer gaan langs dezelfde lijn als de hoofdas
• Zuigerverwijst naar de kleine cilinders die het daadwerkelijke pompwerk doen

Deze pompen zijn speciaal omdat ze een extreem hoge druk kunnen verwerken - soms tot 6.500 psi (pond per vierkante inch). Dat is alsof je het gewicht hebt van vier auto's die op elke vierkante inch naar beneden drukken!

De grote vraag: creëren ze echt druk?

Hier wordt het interessant. Er is een gemeenschappelijk gezegde in engineering: "Pompen creëren stroom, geen druk." Hoewel dit slim klinkt, is het slechts een deel van het verhaal.

Stel je voor dat je in een tuinslang knijpt terwijl er water erdoorheen stroomt. De pomp (je kraan) creëert de stroom, maar wanneer je de slang (weerstand creëert) knijpt, bouwt de druk op. Hetzelfde gebeurt in hydraulische systemen.

Hoe dit in het echte leven werkt

In een axiale zuigerpomp: de belangrijkste onderdelen

Laten we de belangrijkste componenten afbreken die deze pompen laten werken:

1. Cilinderblok

Dit is als het hoofdlichaam dat alles bij elkaar houdt. Het draait rond en heeft gaten voor de zuigers.

2. Pistons

Dit zijn kleine cilinders die heen en weer bewegen. De meeste pompen hebben 7 of 9 zuigers (altijd een oneven getal om de stroom soepeler te maken).

3. Swashplate

Deze schuine plaat is het slimme deel dat spinnende beweging verandert in heen en weer zuigerbeweging. Zie het als een cam in een autorotom.

4. Aandasas

Dit verbindt met een motor en laat alles draaien.

5. Klepplaat

Dit regelt waar de vloeistof in en uit gaat, zoals verkeerslichten voor hydraulische vloeistof.

Hoe de magie gebeurt: het pompproces

Het proces is verrassend eenvoudig:

Stap 1: Zuigfase

• Zuigers trekken zich terug en creëren lege ruimte
• Hydraulische vloeistof wordt door de inlaat gezogen
• Het is alsof je een spuit gebruikt om medicijnen op te stellen

Stap 2: Afvoerfase

• Zuigers duwen vooruit, kneep de vloeistof
• Vloeistof onder druk schiet door de uitlaat
• Dit creëert de stroom die druk kan opbouwen

Dit gebeurt duizenden keren per minuut, waardoor een gestage stroom hogedrukvloeistof ontstaat.

Twee typen: opgelost versus variabele verplaatsing

Axiaale zuigerpompen zijn verkrijgbaar in twee hoofdsmaken:

Real-world applicaties: waar u deze pompen vindt

Axiaale zuigerpompen zijn overal, zelfs als je ze niet ziet:

Bouwapparatuur

• Graafmachines gebruiken ze om tonnen vuil op te heffen
• Bulldozers duwen door stoer terrein
• Kranen tillen zware materialen op grote hoogten

Industriële machines

• Hydraulische drukken vorm metalen onderdelen
• CNC -machines gesneden met ongelooflijke precisie
• Spuitgietmachines maken plastic producten

Transport

• Vliegtuigen gebruiken ze voor landingsgestel en vluchtbedieningen
• Schepen vertrouwen erop voor stuursystemen
• Zelfs sommige airconditioningsystemen gebruiken ze

Landbouw

• Tractoren gebruiken hydraulische kracht voor bevestigingen
• Oogsters werken complexe snijmechanismen
• Irrigatiesystemen verplaatsen water efficiënt

De drukmogelijkheden: hoe sterk zijn ze?

Verschillende axiale zuigerpompen kunnen verschillende drukniveaus verwerken:

Om dit in perspectief te plaatsen, heeft een typische autoband ongeveer 30-35 psi. Deze pompen kunnen druk creëren die 100-200 keer sterker is!

Waarom de druk ertoe doet

Druk is wat hydraulische systemen hun ongelooflijke sterkte geeft. Dit is waarom:

Force vermenigvuldiging

Met behulp van het principe van Pascal (genoemd naar een slimme Franse man) kunnen hydraulische systemen zich vermenigvuldigen. Een kleine kracht op een kleine zuiger kan een enorme kracht op een grote zuiger creëren.

Nauwkeurige controle

Hoge druk zorgt voor zeer precieze bewegingen, daarom worden hydraulische systemen gebruikt in vliegtuigcontroles en chirurgische apparatuur.

Compacte kracht

Hydraulische systemen kunnen enorme stroom leveren van relatief kleine componenten, waardoor ze perfect zijn voor mobiele apparatuur.

Veel voorkomende problemen en oplossingen

Zoals elke machine kunnen axiale zuigerpompen problemen hebben:

Drukpulsatie

Probleem:De stroom is niet perfect glad en creëert trillingen
Oplossing:Gebruik een oneven aantal zuigers en speciale klepontwerpen

Interne lekkage

Probleem:Vloeistof lekt in de pomp, waardoor de efficiëntie wordt verminderd
Oplossing:Regelmatig onderhoud en kwaliteit van hydraulische vloeistof

Oververhitting

Probleem:Hoge druk creëert warmte, die afdichtingen kan beschadigen
Oplossing:Juiste koelsystemen en drukontlastkleppen

Onderhoudstips: uw pomp tevreden houden

Om een ​​axiale zuigerpomp goed te laten werken:

• Houd de vloeistof schoon- Vuile olie is de vijand van hydraulische systemen
• Wijzig regelmatig filters- Zie ze als de luchtfilters van de pomp
• Bewaak de druk en temperatuur- te veel van beide kan problemen veroorzaken
• Controleer op lekken- Externe lekken afvalvloeistof; Interne lekken verminderen de efficiëntie
• Volg onderhoudsschema's- Regelmatige check-ups voorkomen grote problemen

Axiaale zuigerpompen vergelijken met andere typen

De toekomst van axiale zuigerpompen

Technologie blijft deze pompen verbeteren:

Slimme bedieningselementen

Nieuwe pompen kunnen hun output automatisch aanpassen op basis van wat het systeem nodig heeft, waardoor energie wordt bespaard en de prestaties verbeteren.

Betere materialen

Geavanceerde materialen laten pompen langer duren en hogere druk afhandelen.

Digitale monitoring

Sensoren kunnen voorspellen wanneer onderhoud nodig is, waardoor onverwachte afbraak wordt voorkomen.

Energie -efficiëntie: waarom het ertoe doet

Moderne axiale zuigerpompen zijn ongelooflijk efficiënt:

Deze efficiëntie is belangrijk omdat:

• Het bespaart geld op elektriciteit
• Het vermindert de opwekking van warmte
• Het is beter voor de omgeving

De juiste pomp kiezen

Overweeg bij het selecteren van een axiale zuigerpomp:

Drukvereisten

Hoeveel druk heeft uw systeem eigenlijk nodig? Niet te groot - het verspilt energie en geld.

Stroomsnelheid

Hoeveel vloeistof moet per minuut bewegen? Dit bepaalt de pompgrootte.

Controletype

Heeft u een vaste uitvoer of variabele regeling nodig? Variabele kost meer maar biedt flexibiliteit.

Omgeving

Werkt het binnen of buitenshuis? In schone of vuile omstandigheden? Temperatuur extremen?

Begroting

Balans vooraf kosten met langdurige bedrijfskosten en betrouwbaarheid.

Veiligheidsoverwegingen

Systeemintegratie begrijpen

Axiaale zuigerpompen werken niet alleen. Ze maken deel uit van een compleet hydraulisch systeem dat omvat:

Reservoir

Slaat hydraulische vloeistof op en laat het afkoelen

Filters

Houd de vloeistof schoon en bescherm systeemcomponenten

Kleppen

Richting, druk en snelheid van de stroming regelen

Actuators

Converteer hydraulisch vermogen terug in mechanisch werk (cilinders, motoren)

Koelsysteem

Beheert warmte gegenereerd door het systeem

Problemen met veel voorkomende problemen oplossen

Lage drukuitgang

• Controleer op interne lekkage
• Controleer de instelling van de pompverplaatsing
• Zoek naar externe lekken
• Controleer de instelling van de hulpklep

Overmatig geluid

• Controleer vloeistofniveau en kwaliteit
• Zoek naar lucht in het systeem
• Controleer de juiste montage
• Controleer op versleten componenten

Oververhitting

• Controleer het koelsysteem
• Controleer de juiste viscositeit van de vloeistof
• Zoek naar buitensporige druk
• Controleer op geblokkeerde filters

De bottom line

Dus, creëren axiale zuigerpompen druk? Absoluut! Hoewel ze voornamelijk stroming creëren, wordt deze stroom druk wanneer deze weerstand maakt in het hydraulische systeem. Deze druk geeft hydraulische apparatuur zijn ongelooflijke kracht en precisie.

Deze pompen zijn technische wonderen die een revolutie teweeg hebben gebracht in talloze industrieën. Van de graafmachine die uw foundation naar het vliegtuig graaft dat veilig op de luchthaven landt, axiale zuigerpompen werken achter de schermen om onze moderne wereld mogelijk te maken.

Inzicht in hoe ze werken helpt ons de ongelooflijke engineering die in alledaagse machines gaat te waarderen. De volgende keer dat je een stuk zwaar materieel ziet werken, weet je dat er waarschijnlijk een axiale zuigerpomp binnen is, die stilletjes de druk creëert die nodig is om bergen te verplaatsen - letterlijk!

Of u nu een student bent die leert over hydraulica, een technicus die apparatuur onderhoudt, of gewoon iemand die nieuwsgierig is naar hoe krachtig machines werken, het begrijpen van axiale zuigerpompen opent een fascinerende wereld van engineering en technologie.
