• Productkenmerken: regelt de richting en grootte van een stroom • Specificaties: 4WRA 6-2X-serie, • Toepassingen: machine -tools, industriële automatisering.

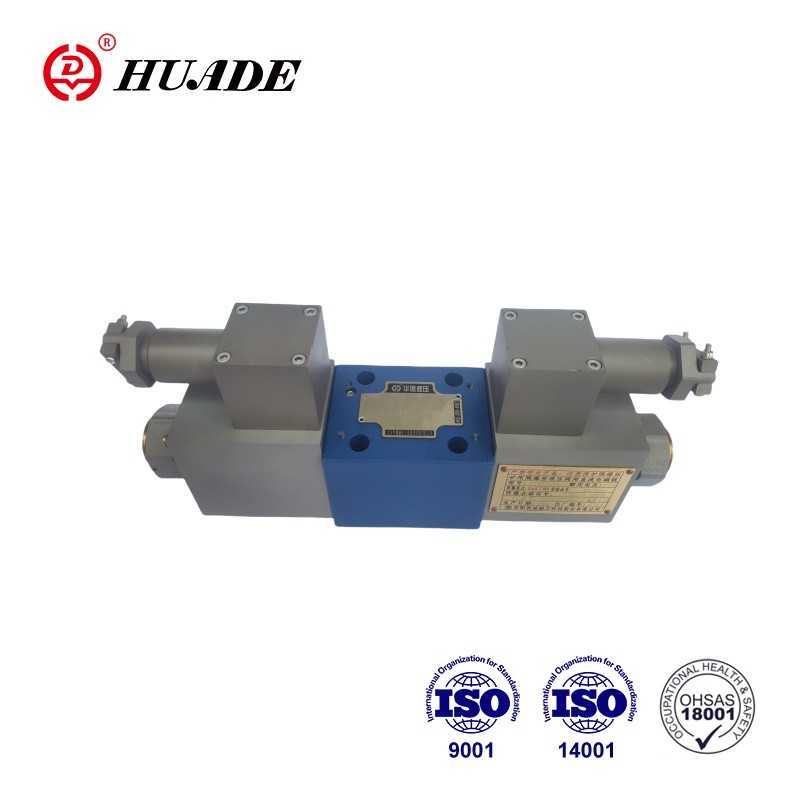

Functie en configuratie van explosieverdichte proportionele directionele klep 4WRA 6-2x
Huade's explosieverdichte proportionele directionele klep 4WRA 6-2x zijn 4/2- en 4/3-weg proportionele directionele kleppen. Ze zijn ontworpen als direct bediend componenten voor montage van subplaat. Ze worden geactiveerd door middel van proportionele solenoïden met centrale draad en verwijderbare spoel. De solenoïden worden geregeld of B externe besturingselektronica. Deze 4WRA 6-2x explosieprescerenklep heeft een breed scala aan toepassingen, voornamelijk in gebieden waar precieze controle van de stroom, druk, snelheid en andere parameters van de hydraulische systeem vereist is.
Productparameter van explosieverdichte proportionele directionele klep 4WRA 6-2x
Hydraulisch
Installatie
Optioneel, bij voorkeur horizontaal
Nominale maat
6
10
Gewicht (kg)
4wra ... 2x
2
6.6
Nominale stroom qvnom bij △ p = 10 bar (l/min)
7, 15, 26
30, 60
Hysterese (%)
≤5
Omkeringsspanne (%)
≤1
Responsgevoeligheid (%)
≤ 0,5
Max. Operationele druk
Poorten A, B, P (Bar)
350
Port T (balk)
210
Drukvocht
Minerale olie (HL, HLP) naar DIN 51524
Andere drukvloeistoffen op aanvraag!
Omgevingsluchttemperatuurbereik (℃)
4wra ... 2x
-20 ° C tot 70 ° C (-4 ° F tot 158 ° F)
Viscositeitsbereik (mm2/S)
20to 380 (bij voorkeur 30 tot 46)
Vloeistofcleanheid klasse
NAS1638 Class9 of ISO 4406 Klasse 20/18/15
Elektrisch
1) Solenoïde gegevens
Spanningstype
DC
Opdrachtwaarde signaal voor 4wra
± 10vor4 ~ 20ma
Max.Current Per Solenoid (A)
2.5
1.5
0.8
Solenoïde spoelweerstand (ω)
Koude waarde bij 20 ° C
2
4.8
19.5
Max.warm waarde
3
7.2
28.8
Plicht (%)
ED100%
Max.coil temperatuur (℃)
150
Klepbescherming voor EN60529
IP 65
2) Controlelektronica
Versterker
4wra ... 2x
Vt-vspa2 -...- 2x
Voedingsspanning (v)
Nominale spanning
24
Lagere beperkende waarde
21/22 (4WRA)
Bovenste beperkende waarde
35
Versterker stroomverbruik (a)
IMAX
<1.8
Impulsstroom
3
Productfunctie en toepassing van explosieverdichte proportionele directionele klep 4WRA 6-2x
Functies:
▶ Direct bediende proportionele directionele klep om de richting en grootte van een stroom te regelen
▶ Voor montage van subplaat: Porting Patroon voldoet aan ISO4401
▶ Bewerking door middel van proportionele solenoïden met centrale draad en verwijderbare spoel
▶ Spring gecentreerde besturingsspoel
Sollicitatie:
Explosieverdichte proportionele directionele klep 4WRA 6-2x kan worden gebruikt in de productie van zware machines, machinewerktuigen, industriële automatisering.
Functie en configuratie van explosieverdichte proportionele directionele klep 4WRA 6-2x
De kleppen bestaan in principe uit: lichaam (1) met montageoppervlak, controlespool (3) met compressieveren (2), solenoïden (4) met centrale draad.
Met de solenoïden (4), doorverrijkend, wordt de controlespoel (3) in de centrale positie gehouden door de compressiebronnen (2).
Directe werking van de besturingsspoel (3) door een van de proportionele solenoïden (4) te bekrachtigen, b.v. Controle van solenoïde rechts, vervolgens beweging van de besturingsspoel (3) naar links in verhouding tot het elektrische ingangssignaal, en verbinding van P naar A en B tot T via orifce-achtige crosssecties met progressieve stroomkenmerken.
4WRA (E) ... A-2x De 2 geschakelde positiekleppen zijn echter alleen uitgerust met solenoïde "A". Een plug (6) is op zijn plaats gemonteerd op de "B" proportionele solenoïde.
Symbolen van explosieverdichte proportionele directionele klep 4WRA 6-2x
