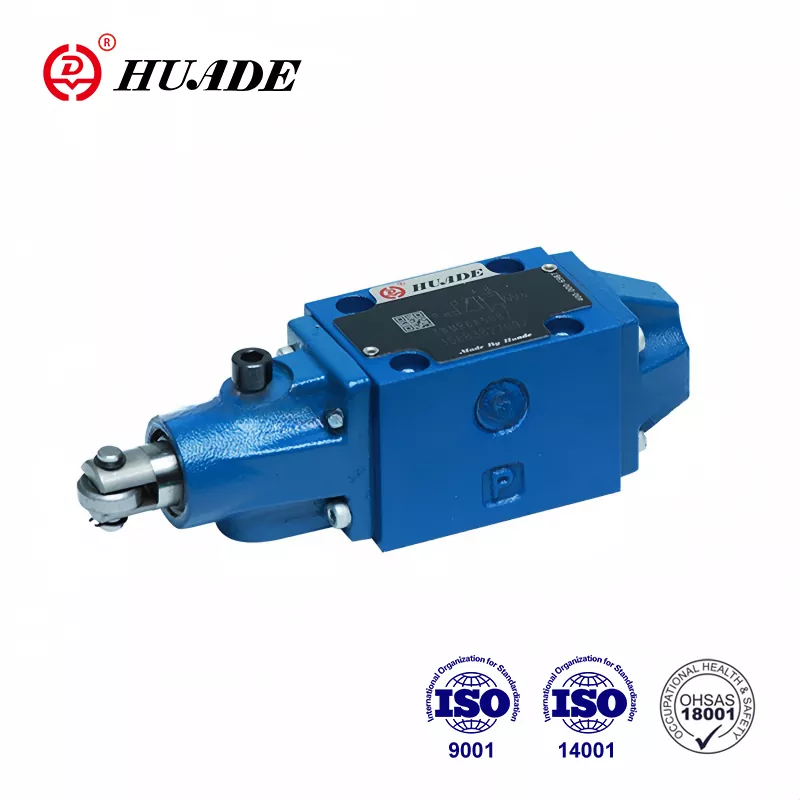

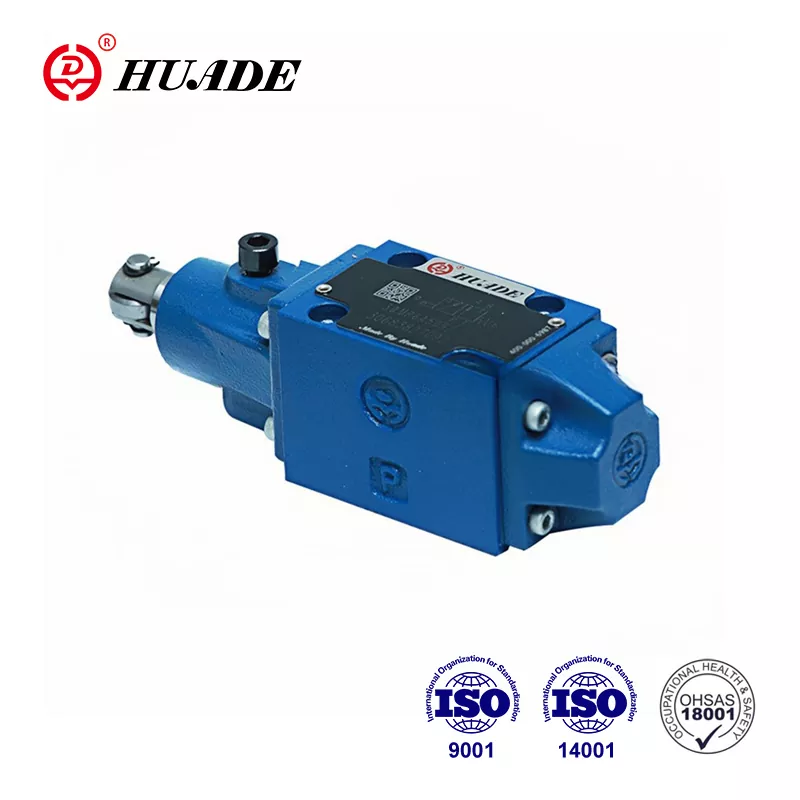

Wanneer industriële machines betrouwbaar van richting moeten veranderen, biedt de directionele regelklep WMR-serie een oplossing waarop al tientallen jaren wordt vertrouwd. Deze mechanisch bediende kleppen regelen de stroom hydraulische vloeistof in industriële systemen en bepalen wanneer cilinders uit- of intrekken en wanneer motoren vooruit of achteruit draaien.
De WMR-klep onderscheidt zich doordat deze werkt door middel van puur mechanische actie. Een rol of plunjer wordt geduwd door een nok of bewegend onderdeel, waardoor de interne spoel verschuift en de oliestroom wordt omgeleid. Deze directe fysieke verbinding betekent dat de klep reageert op de daadwerkelijke machinepositie in plaats van op elektrische signalen, waardoor deze ideaal is voor toepassingen waarbij mechanische betrouwbaarheid het belangrijkst is.
De basisfunctie begrijpen
De directionele regelklep WMR werkt als een regelklep die op een subplaat is gemonteerd. Wanneer niets de rol duwt, houden terugstelveren de spoel in zijn neutrale positie. Zodra een externe nok of mechanisch onderdeel tegen de rolplunjer drukt, schuift de spoel in het kleplichaam en verbindt verschillende poorten met elkaar. Deze actie leidt de hydraulische vloeistof om de actuatoren in de gewenste richting aan te drijven.
Deze ontwerpfilosofie creëert een directe link tussen fysieke positie en hydraulische actie. Werktuigmachines, kranen en materiaaltransportapparatuur gebruiken dit principe om ervoor te zorgen dat bewegingen in de juiste volgorde plaatsvinden. De klep kan pas schakelen als iets de rol fysiek beweegt, wat bij veel toepassingen inherente veiligheid biedt.
Technische specificaties die ertoe doen
De directionele regelklep WMR-serie is verkrijgbaar in twee hoofdgroottes volgens de ISO 4401-normen. Het NG6-formaat kan stromen tot 60 liter per minuut en een druk tot 315 bar aan bij de P-, A- en B-poorten. Het NG10-formaat biedt vergelijkbare drukwaarden met een hogere stroomcapaciteit. Deze specificaties zorgen ervoor dat de klep kan werken in veeleisende industriële omgevingen.
De bedrijfstemperatuur varieert van negatief 20 graden Celsius tot positief 80 graden Celsius met standaard NBR-afdichtingen. De klep accepteert hydraulische vloeistoffen met een viscositeit tussen 2,8 en 500 vierkante millimeter per seconde. Het handhaven van de vloeistofzuiverheid volgens ISO 4406 Klasse 20/18/15 of beter helpt interne slijtage te voorkomen en verlengt de levensduur.
Eén beperking vereist aandacht tijdens het systeemontwerp. De T-poort, die vloeistof terugvoert naar de tank, heeft een standaard druklimiet van 60 bar. Terwijl de belangrijkste werkpoorten gemakkelijk 315 bar aankunnen, kan een overschrijding van 60 bar bij de T-poort de afdichtingen beschadigen of lekkage veroorzaken. Sommige varianten met hoge specificaties verhogen deze limiet tot 210 bar voor toepassingen met hogere tegendruk.
Verschillende configuraties voor verschillende behoeften
De directionele regelklep WMR-serie biedt meerdere spoelconfiguraties, meestal weergegeven als hydraulische symbolen. Een klep met vier poorten en drie standen kan alle poorten in de neutrale stand houden, of bepaalde poorten met de tank verbinden. De symboolcodes zoals C, E, J, L en M geven aan welke poorten op elke positie aansluiten. Fabrikanten bieden ongeveer 19 verschillende symboolvariaties om aan verschillende circuitvereisten te voldoen.
Kleppen met twee standen zorgen voor een eenvoudigere aan-uitregeling. Kleppen met drie standen voegen een neutrale toestand toe die de stroom kan blokkeren, vrije beweging mogelijk maakt of andere omstandigheden creëert, afhankelijk van het spoelontwerp. Het kiezen van de juiste configuratie hangt af van de vraag of cilinders hun positie moeten behouden wanneer de klep terugkeert naar neutraal of dat ze vrij moeten zweven.
Fabrikanten en modelvariaties
Bosch Rexroth produceert de originele WMR-serie als onderdeel van hun Hydronorma-productfamilie. Hun NG6 maat 5X-serie omvat verschillende rolopstellingen en montageopties. De kleppen worden gemonteerd op gestandaardiseerde onderplaten volgens CETOP-patronen, wat vervanging vereenvoudigt en het mengen van componenten van verschillende fabrikanten mogelijk maakt.
Hengli Hydraulics biedt de WMR/U10-serie voor NG10-toepassingen. Hun L3X-serie biedt 19 symboolopties met zowel R-type als U-type rolconfiguraties. Deze verscheidenheid helpt ingenieurs bij het selecteren van de exacte rolpositie en bedieningsrichting die nodig zijn voor hun specifieke machine-indeling.
Andere leveranciers zoals PONAR Wadowice en Leader Hydraulics produceren compatibele kleppen. De standaardisatie onder ISO 4401 betekent dat deze kleppen fysiek kunnen worden uitgewisseld, hoewel ontwerpers moeten verifiëren dat drukwaarden, stroomcapaciteiten en spoelconfiguraties overeenkomen met hun toepassingsbehoeften.
Installatievereisten
Een juiste installatie van een directionele regelklep WMR begint met de voorbereiding van het oppervlak. Het montageoppervlak op de subplaat moet voldoen aan de vlakheidsspecificaties van 0,01 per 100 millimeter met een maximale oppervlakteruwheid van Rz 4. Eventuele onregelmatigheden kunnen lekpaden rond de klepbasis veroorzaken.
Vier M6 bij 40 millimeter inbusbouten bevestigen de klep aan de subplaat. Het aandraaien van deze bouten tot 9 Newtonmeter met een tolerantie van plus of min 15 procent zorgt voor voldoende klemkracht zonder het kleplichaam te vervormen. Het kruislings aandraaien in een diagonaal patroon zorgt voor een gelijkmatige drukverdeling.
Het hydraulische systeem moet de juiste filtratie gebruiken voordat het wordt aangesloten op de directionele regelklep WMR. Door filters te installeren die de zuiverheid van ISO 4406 Klasse 20/18/15 behouden, worden de nauwe ruimtes tussen de spoel en het lichaam beschermd. Zelfs kleine deeltjes kunnen deze oppervlakken krassen, waardoor interne lekkage of vastlopen ontstaat.
Toepassingen in de echte wereld
Werktuigmachines gebruiken het directionele regelventiel WMR voor gereedschapswisselsequenties en werkstukklemmingen. Terwijl de machinespindel of gereedschapswisselaar naar specifieke posities beweegt, activeren nokken de rol en veroorzaken hydraulische bewegingen. Dit zorgt ervoor dat de juiste volgorde automatisch plaatsvindt, zonder elektronische bediening.
Mijnbouw- en metallurgische apparatuur vertrouwt op deze kleppen voor de positionering van transportbanden en poortbediening. De zware omstandigheden in deze industrieën maken mechanische bediening aantrekkelijk omdat er geen elektrische verbindingen zijn die kunnen corroderen of defect raken. Stof en vocht dat elektronische sensoren zou vernietigen, heeft een minimale impact op een eenvoudige rol- en nokopstelling.
Hefplatforms en schaarhoogwerkers integreren WMR-kleppen in veiligheidssystemen. De rolpositie kan aangeven of veiligheidsbeugels aanwezig zijn of dat het platform bepaalde hoogtes heeft bereikt. Deze fysieke verificatie voegt redundantie toe aan veiligheidscircuits en voldoet aan de regelgeving die mechanische vergrendelingen vereist.
Onderhoud en probleemoplossing
Externe lekkage rond het montageoppervlak duidt meestal op beschadigde O-ringen of een klep die niet goed is aangedraaid. Het inspecteren en vervangen van de montagepakking lost de meeste externe lekproblemen op. Door te controleren of het montageoppervlak vlak en onbeschadigd blijft, voorkomt u herhaling.
Interne lekkage komt tot uiting als actuatoren langzaam afdrijven terwijl de klep ze op hun plaats zou moeten houden. Dit is vaak het gevolg van vervuilde vloeistof die de spoel en de boring draagt. Door de vloeistofreinheid te controleren en filters te vervangen, wordt de oorzaak aangepakt. In ernstige gevallen moet de klep mogelijk worden vervangen als de slijtage de aanvaardbare grenzen overschrijdt.
Kleverige of trage werking treedt op wanneer de spoel niet vrij in de boring beweegt. Vervuiling staat opnieuw bovenaan de lijst met oorzaken, maar het werken buiten de gespecificeerde temperatuur- of viscositeitsbereiken levert ook problemen op. Door ervoor te zorgen dat de hydraulische vloeistof binnen de specificaties blijft, worden de meeste operationele problemen met de directionele regelklep WMR voorkomen.
Vergelijking met andere kleptypen
De WMM-serie maakt gebruik van een handmatige hendel in plaats van een rol voor bediening. Operators verplaatsen de hendel handmatig om de kleppositie te wijzigen, wat goed werkt voor bedieningselementen die mensen rechtstreeks bedienen. De WMD-serie vervangt de hendel door een draaiknop en biedt een compactere handmatige bedieningsoptie.
Elektrisch bediende magneetventielen bieden afstandsbediening, maar vereisen elektrische voeding en stuursignalen. Deze kleppen schakelen sneller dan mechanische typen, maar introduceren potentiële storingspunten via bedrading, elektromagneten en elektronische controllers. De directionele regelklep WMR elimineert deze zorgen in toepassingen waar mechanische bediening zinvol is.
Voorgestuurde kleppen gebruiken hydraulische druk om grotere spoelen te verschuiven, waardoor hogere debieten met kleinere bedieningskrachten kunnen worden geregeld. Deze kleppen kosten meer en voegen complexiteit toe in vergelijking met het direct werkende WMR-ontwerp. Voor toepassingen binnen de stroom- en drukmogelijkheden van de WMR blijkt het eenvoudiger ontwerp vaak betrouwbaarder en economischer.
Overwegingen bij drukbeheer
Hoewel de P-, A- en B-poorten veilig 315 bar aankunnen, vereist de beperking van de T-poort aandacht voor het systeemontwerp. Elke beperking in de tankleiding of het gebruik van een reservoir onder druk verhoogt de druk bij de T-poort. Tegendruk van andere kleppen die dezelfde tankleiding delen, heeft ook invloed op deze poort.
Het installeren van een aparte tankleiding voor kleppen met een aanzienlijke retourstroom helpt de T-poortdruk te beheersen. Sommige ontwerpers gebruiken een speciaal lagedruk-retourspruitstuk dat rechtstreeks op de tank wordt aangesloten, met minimale beperkingen. Voor systemen waarbij een hogere T-poortdruk onvermijdelijk is, voorkomt het specificeren van hogedrukvarianten van de directionele regelklep WMR voortijdig falen van de afdichting.
Terugslagkleppen of begrenzers op bepaalde circuitlocaties kunnen onverwacht druk veroorzaken bij de T-poort. Zorgvuldige circuitanalyse tijdens het ontwerp identificeert deze situaties. Manometers op de T-poort controleren tijdens de inbedrijfstelling of de werkelijke omstandigheden binnen de specificaties blijven.
Integratie van stroomcontrole
De directionele regelklep WMR verandert de stroomrichting, maar regelt de stroomsnelheid niet rechtstreeks. De meeste toepassingen vereisen extra stroomregeling om de actuatorsnelheid te regelen. Naaldkleppen of drukgecompenseerde stroomregelaars worden in het circuit of rechtstreeks in de kleppoorten geïnstalleerd.
Sommige WMR-modellen accepteren cartridgebegrenzers met schroefdraad die rechtstreeks in de P-poort worden geïnstalleerd. Deze pluggen van formaat B08, B10 of B12 zorgen voor een eenvoudige stroombeperking en demping van drukpieken. Het geïntegreerde ontwerp bespaart ruimte en vermindert het aantal afzonderlijke componenten in het hydraulische spruitstuk.
Meter-in-stroomregeling beperkt de vloeistof die de actuator binnendringt, terwijl meter-uit-regeling de retourstroom beperkt. De keuze is afhankelijk van de belastingskarakteristieken en de gewenste regelkwaliteit. De directionele regelklep WMR is geschikt voor beide benaderingen dankzij het juiste circuitontwerp rond de klep.
Marktoverwegingen voor 2025
Uitdagingen in de toeleveringsketen blijven de beschikbaarheid van hydraulische componenten beïnvloeden. De doorlooptijden voor gespecialiseerde WMR-configuraties kunnen meerdere maanden duren, waarbij sommige fabrikanten leveringsdata tot september 2025 opgeven. Vooruit plannen en strategische voorraad bijhouden helpt productievertragingen te voorkomen.
De prijzen voor standaard NG6-configuraties beginnen rond de 800 dollar bij grote fabrikanten. De secundaire markt biedt alternatieven, waarbij gebruikte kleppen soms verkrijgbaar zijn in het bereik van 150 tot 200 dollar. Het kopen van gebruikte kleppen vereist echter een zorgvuldige inspectie om de interne toestand te verifiëren en voortijdige uitval te voorkomen.
Multi-sourcingstrategieën die zowel premiummerken als Bosch Rexroth als compatibele alternatieven van fabrikanten als Hengli omvatten, zorgen voor flexibiliteit in de levering. Door de ISO 4401-standaardisatie blijft het wisselen tussen merken haalbaar als de specificaties overeenkomen. Het bijhouden van goedgekeurde leverancierslijsten voor meerdere leveranciers vermindert de risico's in de huidige marktomgeving.
De rol in moderne automatisering
Naarmate fabrieken meer sensoren, controllers en netwerkconnectiviteit toevoegen, biedt de eenvoudige mechanische directionele regelklep WMR strategische voordelen. Het kan niet worden gehackt, vereist geen software-updates en faalt op voorspelbare manieren. Deze betrouwbaarheid wordt waardevol voor veiligheidskritische functies die mechanische ondersteuning nodig hebben.
Europese regelgeving zoals de Cyber Resilience Act richt zich op de veiligheid van digitale producten. Zuiver mechanische componenten zoals de WMR-klep vallen buiten deze eisen, wat de naleving voor machinefabrikanten vereenvoudigt. De klep biedt een veilige basislaag die geen cyberbeveiligingskwetsbaarheden in het systeem introduceert.
Zorgen over energie-efficiëntie stimuleren de belangstelling voor het optimaliseren van hydraulische systemen. Hoewel de directionele regelklep WMR zelf geen energie bespaart, dragen de betrouwbaarheid en de lage interne lekkage bij aan de algehele systeemefficiëntie. Kleppen van de juiste maat en met de juiste stroomwaarden minimaliseren drukval en verspilde warmteontwikkeling.
Het selecteren van de juiste configuratie
Het kiezen van een directionele regelklep WMR begint met het begrijpen van de toepassingsvereisten. Het maximale debiet en de maximale druk bepalen of de maatvoering NG6 of NG10 geschikt is. Het actuatortype en het gewenste neutrale positiegedrag bepalen de benodigde symboolconfiguratie.
De positionering van de rollen beïnvloedt hoe de klep integreert met het mechanische systeem. R-type rollen worden aan de ene kant gemonteerd, terwijl U-type rollen aan de andere kant worden gemonteerd, waardoor flexibiliteit bij het plaatsen van de nokken mogelijk is. De benodigde bedieningskracht en de beschikbare nokgeometrie beïnvloeden deze keuze.
De keuze van het afdichtingsmateriaal is afhankelijk van het vloeistoftype en de extreme temperaturen. Standaard NBR-afdichtingen werken met hydraulische olie op petroleumbasis in typische industriële temperatuurbereiken. Voor toepassingen bij hoge temperaturen of synthetische vloeistoffen kunnen FKM-afdichtingen nodig zijn die verschillende omstandigheden verdragen. Het verifiëren van de chemische compatibiliteit voorkomt zwelling of verslechtering van de afdichting.
Documentatie en ondersteuningsbronnen
Fabrikanten bieden via hun websites gedetailleerde technische documentatie voor de directionele regelklep WMR. Gegevensbladen vermelden de exacte specificaties, afmetingen en bestelcodes. Installatiehandleidingen behandelen de montageprocedures en aanhaalmomenten gedetailleerd.
CAD-modellen in verschillende formaten helpen bij het machineontwerp en de lay-out van de spruitstukken. Deze 3D-weergaven tonen exacte klepomhulsels en poortlocaties, waardoor interferentiecontrole mogelijk is vóór fysieke prototyping. De meeste fabrikanten bieden modellen in STEP- of IGES-formaten aan die in gangbare ontwerpsoftware kunnen worden geïmporteerd.
Ondersteuning voor applicatie-engineering helpt bij het oplossen van complexe circuitontwerpvragen. Fabrikanten beschikken over technische teams die specifieke configuraties kunnen aanbevelen voor ongebruikelijke toepassingen of problemen in bestaande systemen kunnen oplossen. Door tijdens de ontwerpfase van deze middelen gebruik te maken, worden kostbare fouten en herontwerpen voorkomen.
Laatste overwegingen
De directionele regelklep WMR dient voor toepassingen waarbij mechanische positieregeling en betrouwbaar schakelen belangrijker zijn dan elektronische verfijning. Het beproefde ontwerp kan veeleisende omstandigheden in de mijnbouw, metaalbewerking en materiaalverwerking aan zonder de kwetsbaarheden van elektronische bedieningselementen. Door de mogelijkheden en beperkingen ervan te begrijpen, kunnen ingenieurs het effectief toepassen.
Een goed vloeistofbeheer verlengt de levensduur van de klep aanzienlijk. Het handhaven van reinheidsnormen, het werken binnen gespecificeerde temperatuur- en viscositeitsbereiken en het beheersen van de T-poortdruk voorkomt de meeste faalwijzen. Deze eenvoudige voorzorgsmaatregelen maken de directionele regelklep WMR tot een duurzaam onderdeel dat tientallen jaren dienst doet.
In een wereld die streeft naar digitale transformatie bewijst de WMR-klep dat mechanische oplossingen nog steeds een belangrijke rol spelen. Het onvermogen om te worden gehackt of op afstand te worden gemanipuleerd, biedt inherente veiligheid. Het fysieke verband tussen de positie van de machine en de hydraulische actie zorgt voor voorspelbaar gedrag waar veiligheidssystemen op kunnen vertrouwen. Om deze redenen blijft de directionele regelklep WMR relevant in de moderne industriële hydrauliek.
