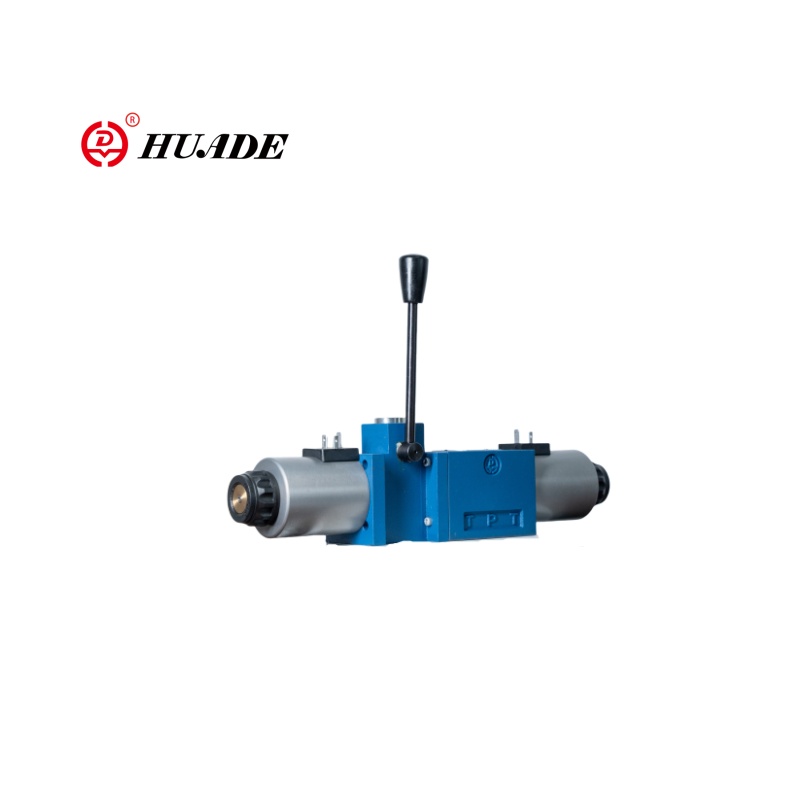

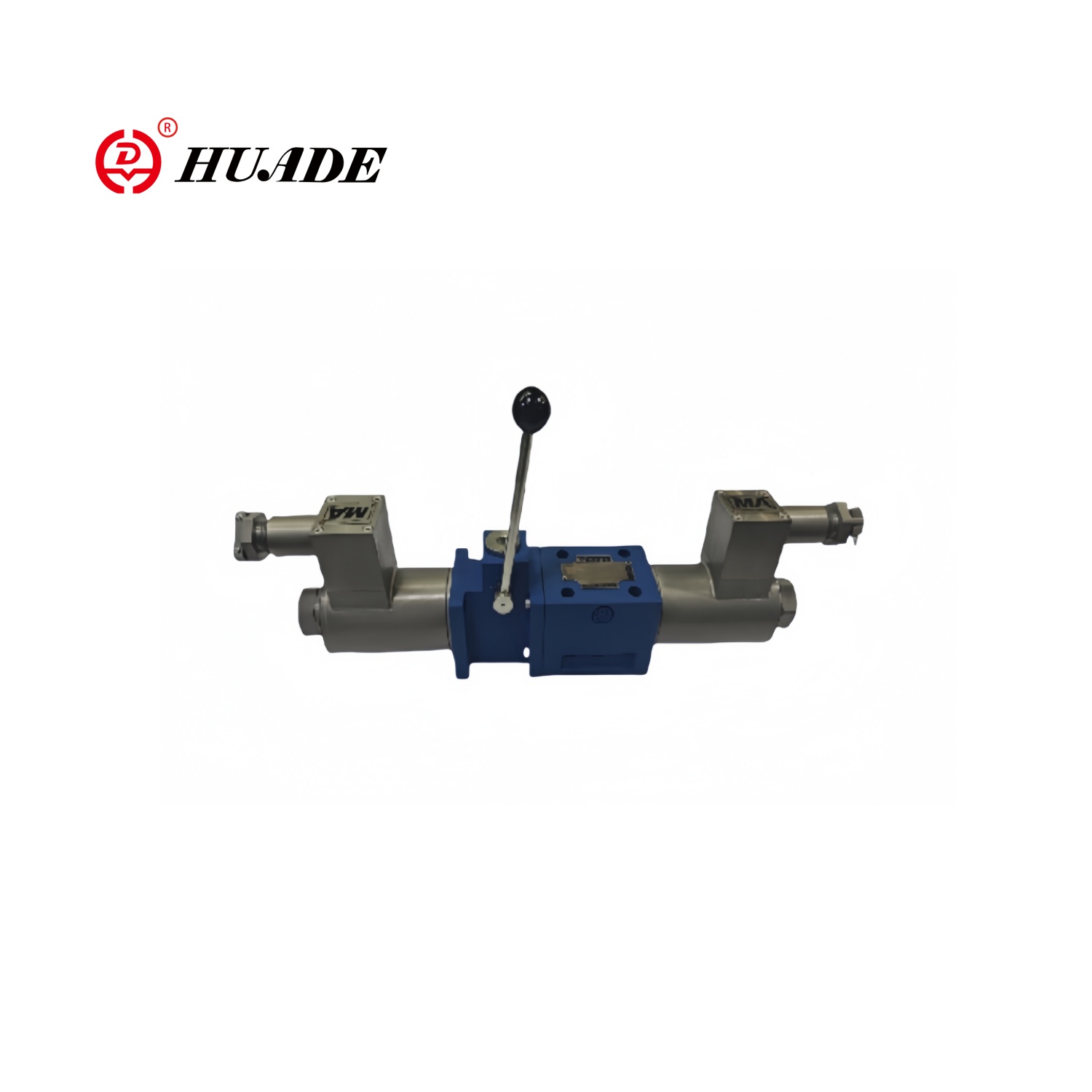

Explosieverdichte magneetklep met handvat 4wem6

Explosieverdichte solenoïde klep met handgreep 4WEM6 is een directionele regelklep met dubbele functie met zowel solenoïde en handmatige noodoperatie. Explosieverdichte solenoïde klep 4WEM6 wordt veel gebruikt in industriële hydraulische en pneumatische systemen die betrouwbare directionele controle en noodfoutafhandeling vereisen.

De explosieverdichte solenoïde klep 4wem6 met handgreep neemt roestvrijstalen of koperlegeringsklepklep aan, die corrosiebestendig en hogedrukbestendig is. In gebruik, in geval van stroomuitval, spoelfout of automatisch systeemfout, kan de klep direct mechanisch worden bediend door de handgreep om de veiligheid van het systeem te garanderen.

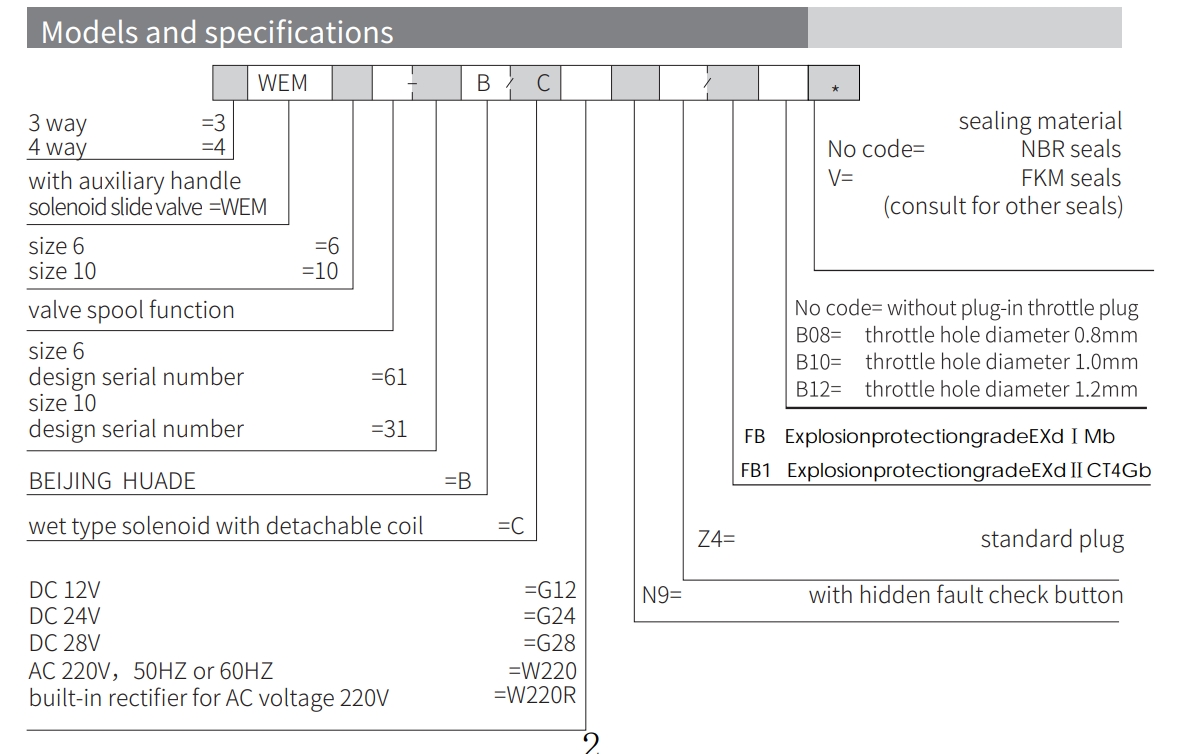

Productparameter van explosieverdichte solenoïde klep met handvat 4wem6

Productfunctie en toepassing van explosieverdichte magneetklep met handvat 4WEM6

Functies:

▶ De opening, sluiting en richting van de stroom die wordt bestuurd door de solenoïde en handleiding

▶ Wet-pins magneet met afneembare spoel

▶ De solenoïde kan 90 ° roteren

▶ Montage van subplaatsen

Sollicitatie:

4WEM6 Explosieverdichte solenoïde klep met handgreep wordt veel gebruikt in petrochemisch, aardgas en brandstofgas, farmaceutische en coating-, mijnbouw- en stofomgeving, militaire en ruimtevaartindustrie.

Sectie en symbool van explosieverdichte solenoïde klep met handgreep 4wem6

De directionele klep van het WEMM -type is een directionele spoelklep die wordt bediend door solenoïde en operationele handgreep. Het regelt de opening, sluiting en stroomrichting van vloeibare stroming.

Het is voornamelijk samengesteld uit een kleplichaam (1), een of twee solenoïden (2), een klepspoel (3), een resetveer (4) en een handmatig bedieningsapparaat.

Solenoïde werking:

Wanneer er geen vermogen is, bevindt de klepspoel (3) zich in de neutrale of oorspronkelijke positie onder de actie van de retourveer. Wanneer de kracht van de solenoïde (2) op de klepspoel (3) werkt, wordt deze van de rustpositie naar de terminale positie geduwd. Op deze manier wordt de drukolie uitgevoerd van P tot A en B tot T, of van P tot B en van A tot T. Nadat de solenoïde (2) is uitgeschakeld, brengt de retourveer (4) de klepspoel (3) terug naar zijn oorspronkelijke positie.

Hulpvatbewerking:

Wanneer de solenoïde niet wordt bekrachtigd, kan de klepspoel (3) worden verplaatst door de hulphandgreep te bedienen. Draai de hulpprogramma (5) naar rechts, zodat de werkkracht door de roterende as gaat (6). De kogelklepkern (7) en de geleidemouw (8) werken op de klepspoel (3), waardoor deze naar links bewoog. Wanneer de hulphandgreep (5). Bij terugkeer naar de nulpositie keert de klepspoel (3) terug naar de oorspronkelijke positie onder de actie van de retourveer (9).

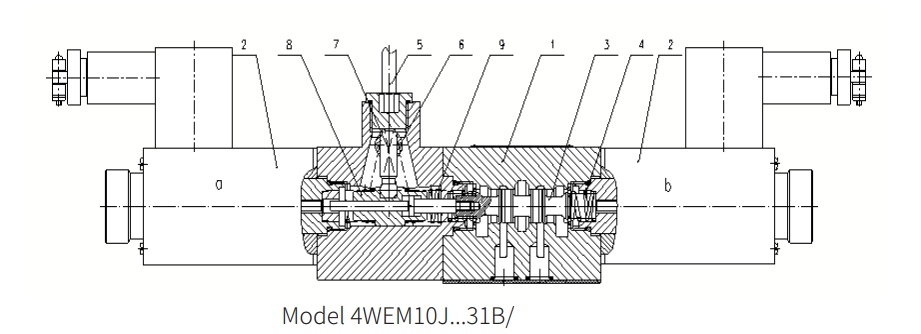

Structuur Explosieverdichte magneetklep met handvat 4wem6

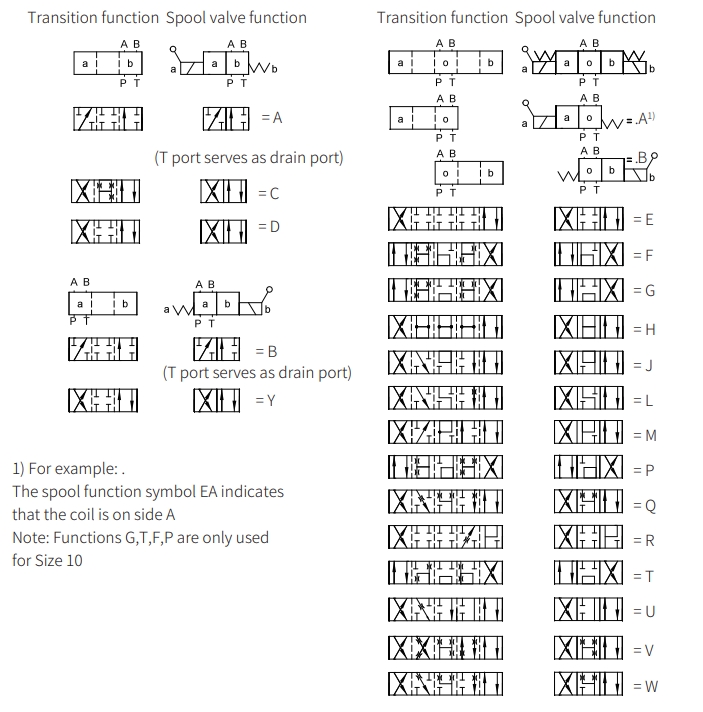

Symbolen van Explosieverdichte magneetklep met handvat 4wem6
