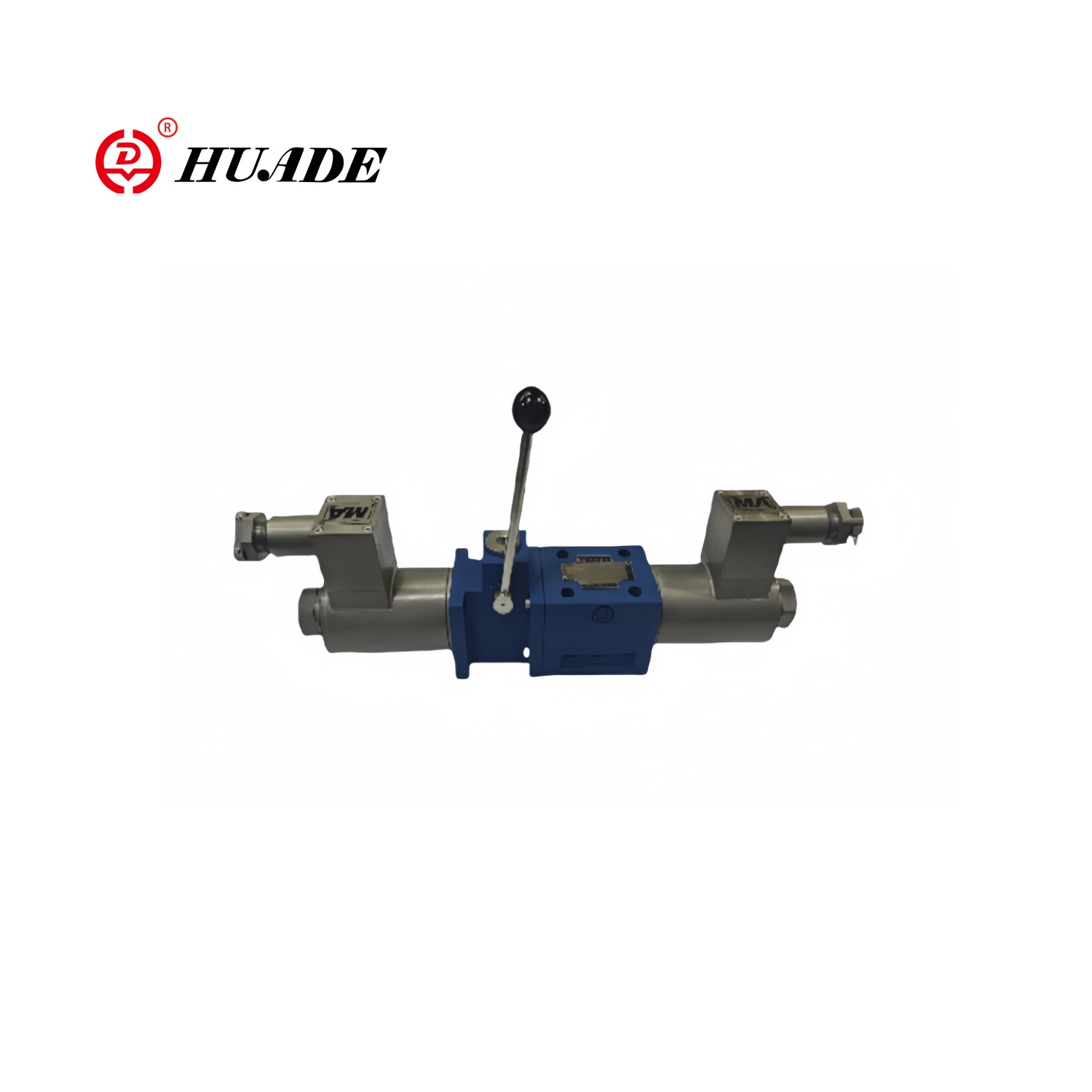

Explosieverdichte magneetklep met handgreep 4wem10

Explosieverdichte magneetklep met noodhandgreep 4WEM10 is een industriële klep die speciaal is ontworpen voor ontvlambare en explosieve omgevingen. De gemeenschappelijke spanning van solenoïde klep 4WEM10 is 24VDC of 220VAC, en de explosiebestendige spoel moet overeenkomen met de voeding ter plaatse. Wanneer de automatische bediening mislukt, kan de noodhendel snel afsnijden of openen om lekkage of explosie te voorkomen.

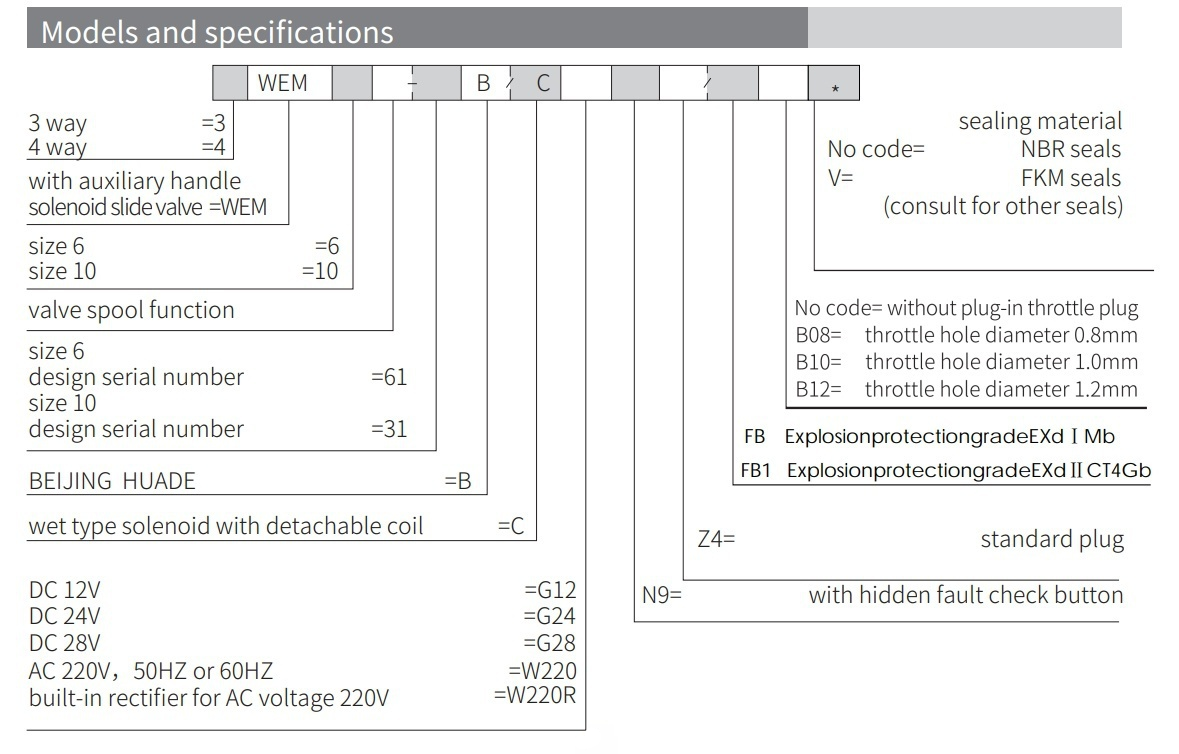

Productparameter van explosieverdichte solenoïde klep met handvat 4wem10

Productfunctie en toepassing van explosieverdichte magneetklep met handvat 4WEM10

Functies:

▶ Maat 6 tot 10

▶ Maximale werkdruk 350 bar

▶ Maximaal werkdebiet 120 L/min

▶ De opening, sluiting en richting van de stroom die wordt bestuurd door de solenoïde en handleiding

▶ Wet-pins magneet met afneembare spoel

▶ De solenoïde kan 90 ° roteren

▶ Montage van subplaatsen

Sollicitatie:

Solenoïde directionele klep met noodhandgreep 4WEM10 wordt veel gebruikt in pijpleidingsystemen van raffinaderijen en chemische fabrieken, gasdistributiestations, import- en exportpijpleidingen van LNG -opslagtanks, kolenmijngasextractiesystemen en ondergrondse ventilatiepijpleidingen.

Sectie en symbool van explosieverdichte solenoïde klep met handgreep 4wem10

De directionele klep van het WEMM -type is een directionele spoelklep die wordt bediend door solenoïde en operationele handgreep. Het regelt de opening, sluiting en stroomrichting van vloeibare stroming.

Explosieverdichte magneetklep met handgreep 4WEM10 bestaat voornamelijk uit een kleplichaam (1), een of twee solenoïden (2), een klepspoel (3), een resetveer (4) en een handmatig bedieningsapparaat.

Solenoïde werking:

Wanneer er geen vermogen is, bevindt de klepspoel (3) zich in de neutrale of oorspronkelijke positie onder de actie van de retourveer. Wanneer de kracht van de solenoïde (2) op de klepspoel (3) werkt, wordt deze van de rustpositie naar de terminale positie geduwd. Op deze manier wordt de drukolie uitgevoerd van P tot A en B tot T, of van P tot B en van A tot T. Nadat de solenoïde (2) is uitgeschakeld, brengt de retourveer (4) de klepspoel (3) terug naar zijn oorspronkelijke positie.

Hulpvatbewerking:

Wanneer de solenoïde niet wordt bekrachtigd, kan de klepspoel (3) worden verplaatst door de hulphandgreep te bedienen. Draai de hulpprogramma (5) naar rechts, zodat de werkkracht door de roterende as gaat (6). De kogelklepkern (7) en de geleidemouw (8) werken op de klepspoel (3), waardoor deze naar links bewoog. Wanneer de hulphandgreep (5). Bij terugkeer naar de nulpositie keert de klepspoel (3) terug naar de oorspronkelijke positie onder de actie van de retourveer (9).

Structuur Explosieverdichte magneetklep met handgreep 4wem10

Symbolen van Explosieverdichte magneetklep met handgreep 4wem10
