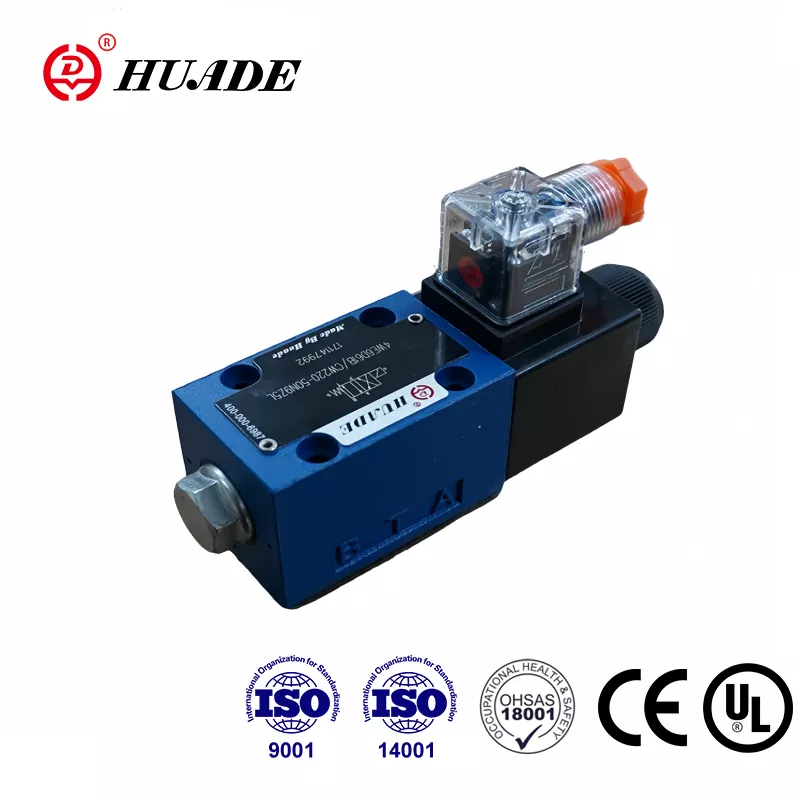

De Bosch Rexroth 4WE 6 D directionele regelklep vertegenwoordigt een fundamenteel onderdeel van moderne hydraulische systemen. Deze klep werkt als een elektrisch gestuurde richtingschakelaar die de hydraulische vloeistof vertelt waar deze heen moet en wanneer deze moet bewegen. Als standaardklep van NG6-formaat past hij in systemen over de hele wereld dankzij internationale normen die ervoor zorgen dat verschillende merken samenwerken. Ingenieurs die leveranciers moeten vergelijken, prijzen moeten controleren of technische details moeten begrijpen, zullen merken dat deze klep zowel betrouwbaarheid als flexibiliteit biedt voor toepassingen met middelmatige tot hoge druk.
Inzicht in de basisfunctie en het ontwerp
De 4WE 6 D-klep regelt de hydraulische vloeistof door deze te schakelen tussen vier hoofdpoorten met de aanduiding P, A, B en T. Poort P wordt aangesloten op de pomp, poorten A en B worden aangesloten op actuatoren zoals cilinders, en poort T voert vloeistof terug naar de tank. De klep werkt als een elektrische schakelaar, maar dan voor hydraulische olie in plaats van elektriciteit. Wanneer u hem inschakelt, stroomt de vloeistof in één richting. Wanneer u de klep uitschakelt, stopt of keert de stroom om, afhankelijk van het klepontwerp.

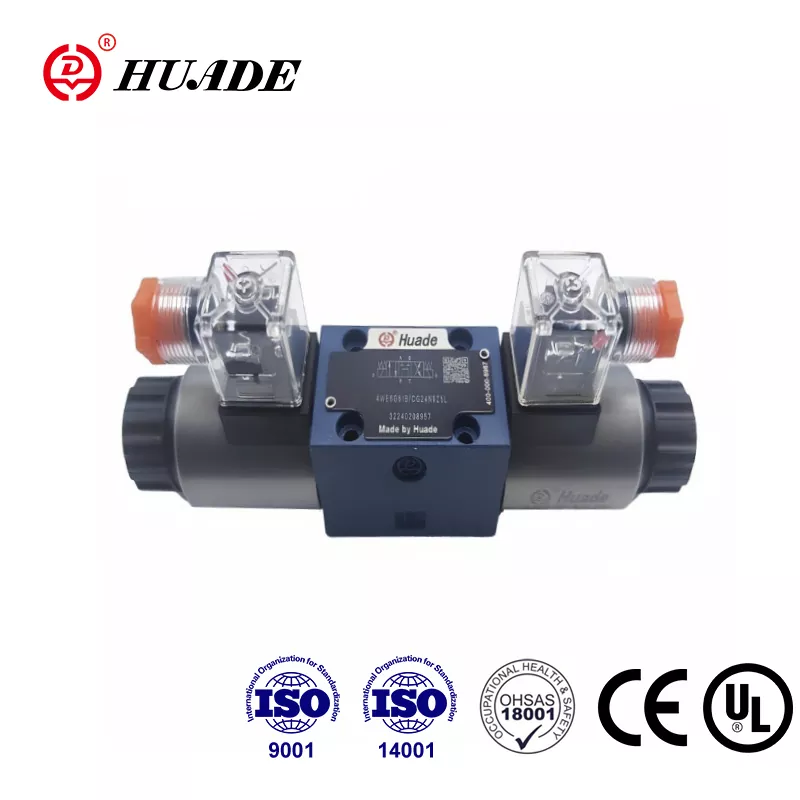

In de klep zit een metalen spoel die heen en weer schuift in een nauwkeurig bewerkte boring. Een elektromagneet, een solenoïde genaamd, duwt deze spoel wanneer er elektriciteit door de spoel stroomt. De 4WE 6 D maakt gebruik van wat ingenieurs een 'nat armatuur'-ontwerp noemen, wat betekent dat de solenoïdeplunjer rechtstreeks in de hydraulische olie zit. Dit klinkt misschien vreemd, maar het zorgt er feitelijk voor dat de klep langer meegaat omdat er geen rubberen afdichtingen zijn die rond de bewegende delen verslijten. De olie helpt ook bij het koelen van de solenoïde en vermindert het geluid tijdens bedrijf.
Wanneer de solenoïde wordt uitgeschakeld, duwt een terugstelveer de spoel terug naar de startpositie. Dit ontwerp met veerretour biedt een veiligheidsvoorziening omdat de klep automatisch terugkeert naar een bekende positie als de stroom uitvalt. De kracht van de veer moet zowel de wrijving van de bewegende delen als de eventuele druk in de retourleiding overwinnen, wat later belangrijk wordt als we de ontwerpgrenzen van het systeem bespreken.
Het klephuis voldoet aan de internationale montagenormen, waaronder ISO 4401-03, CETOP 3 en DIN 24340 Form A. Deze normen definiëren de exacte locatie van montagegaten en poortverbindingen. Deze standaardisatie betekent dat de Rexroth 4WE 6 D vergelijkbare kleppen van Parker, Eaton of andere fabrikanten fysiek kan vervangen zonder de montageplaat opnieuw te ontwerpen. Voor inkoopmanagers creëert deze uitwisselbaarheid flexibiliteit in de supply chain, omdat meerdere leveranciers compatibele onderdelen kunnen leveren tijdens tekorten of prijsonderhandelingen.
Drukwaarden en stroomcapaciteit
De Rexroth 4WE 6 D directionele regelklep kan zware werkdrukken aan. De hoofdpoorten P, A en B kunnen werken bij een druk tot 350 bar, hoewel de meeste technische documenten het standaardmaximum op 315 bar vermelden. Om dit in perspectief te plaatsen: 315 bar komt overeen met ongeveer 4.570 pond per vierkante inch, wat ongeveer gelijk is aan het gewicht van een kleine auto die op een gebied ter grootte van een postzegel drukt.
De doorstroomcapaciteit is afhankelijk van of u voor een DC- of AC-magneet kiest. DC-versies kunnen tot 80 liter per minuut verwerken, terwijl AC-versies doorgaans maximaal 60 liter per minuut halen. Het verschil zit hem in het ontwerp van de elektromagneet en hoe snel deze de spoel kan bewegen. Ter referentie: 80 liter per minuut kan een badkuip in ongeveer twee minuten vullen.
Er is echter één kritische druklimiet die veel ontwerpers verrast. De T-poort, die olie terugvoert naar de tank, mag een druk van 160 bar niet overschrijden. Deze beperking bestaat omdat de terugstelveer en de solenoïdekracht op betrouwbare wijze de druk moeten overwinnen die door de terugvoerleiding wordt teruggeduwd. Als de druk op de retourleiding te hoog wordt, kan de spoel trillen, niet goed schakelen of zelfs bewegen terwijl hij stil zou moeten blijven staan. Systemen die retourspruitstukken delen tussen meerdere kleppen of lange retourleidingen met beperkingen gebruiken, moeten zorgvuldig worden berekend om ervoor te zorgen dat de T-poortdruk binnen de limieten blijft.
De relatie tussen drukval en stroming volgt een voorspelbaar patroon. Bij een maximaal debiet van 80 liter per minuut veroorzaakt de klep doorgaans een drukverlies van ongeveer 2,5 bar. Deze energie wordt omgezet in warmte, die de hydraulische olie moet afvoeren. Bij een consistente werking boven de nominale stroom of druk is extra koelcapaciteit vereist en zijn mogelijk speciale gasklepcomponenten nodig om een acceptabele kleprespons te behouden.
Ingenieurs die de 4WE 6 D kiezen voor nieuwe ontwerpen moeten verifiëren dat de druk in de retourleiding van het systeem ruim onder de limiet van 160 bar blijft, met voldoende veiligheidsmarge. Een goede vuistregel is dat er minimaal 20-30 bar kussen nodig is om drukpieken op te vangen tijdens het snel schakelen van kleppen of wanneer meerdere kleppen tegelijkertijd schakelen.
Spoelconfiguraties en operationele varianten
De letter- en cijfersymbolen die op de naamplaatjes van de kleppen zijn gestempeld, beschrijven precies hoe vloeistof door verschillende posities stroomt. De "D" in 4WE 6 D geeft een specifiek spoelontwerp aan, meestal een vierwegconfiguratie met veercentrum. In de middenpositie blokkeert deze spoel zowel P met T als A met B. Wanneer hij wordt bekrachtigd, verbindt hij P met A en B met T, waardoor een cilinder zou worden uitgeschoven. Wanneer de veer wordt uitgeschakeld, keert de veer de spoel terug naar het midden en stopt de cilinder.
Rexroth biedt veel verschillende spoelsymbolen die verder gaan dan alleen het D-type. Sommige verbinden alle poorten met de tank in de middenpositie voor vrij zwevende actuatoren. Anderen blokkeren alle poorten om een lading vast te houden. De keuze hangt af van wat u de machine wilt laten doen als de klep in neutraal staat. Een pers heeft mogelijk een lasthoudcentrum nodig, terwijl een materiaalbehandelingssysteem baat kan hebben bij een zweefcentrum waardoor actuatoren vrij kunnen bewegen tijdens het instellen.
Het kleplichaam is voorzien van een handmatig overbruggingsmechanisme, meestal gemarkeerd met een kleine knop of knop. Tijdens het opstarten of in noodsituaties kunnen technici deze override indrukken om de spoel mechanisch te verschuiven zonder elektrische stroom. Deze functie blijkt essentieel bij de inbedrijfstelling van nieuwe systemen of het oplossen van problemen, omdat u de mechanische werking onafhankelijk van de elektrische bediening kunt verifiëren.
Sommige 4WE 6 D-modellen bevatten het achtervoegsel "OF" dat een palontwerp aangeeft. Deze versies hebben geen terugstelveer, maar gebruiken in plaats daarvan mechanische kogels of pennen die de spoel vergrendelen in de positie waarin deze het laatst werd bediend. Een korte elektrische puls verschuift de spoel, waarna de pal hem daar vasthoudt zonder continue kracht. Dit ontwerp bespaart energie en vermindert de hitte, maar vereist extra aandacht voor de stabiliteit van de retourlijndruk, omdat er geen veerkracht is die de spoel op zijn plaats houdt.
Voor toepassingen waarbij snel schakelen van de klep drukschokken veroorzaakt, maken varianten met zacht schakelen gebruik van nauwkeurig gevormde groeven en openingen die in de spoel zijn bewerkt. Deze functies openen en sluiten geleidelijk de stroompaden in plaats van onmiddellijk tussen posities te schakelen. Het resultaat vermindert de waterslageffecten die na verloop van tijd buizen en fittingen kunnen beschadigen. De standaard responstijd bedraagt 10 tot 20 milliseconden, afhankelijk van het type solenoïde en de systeemdruk.
Elektrische specificaties en omgevingslimieten
De magneetspoelen op de 4WE 6 D directionele regelklep zijn gebouwd voor continu gebruik, wat betekent dat ze voor onbepaalde tijd bekrachtigd kunnen blijven zonder oververhitting. Bij nominale spanning blijft de temperatuurstijging van de spoel onder de 30 graden Kelvin en bedraagt de verwachte levensduur meer dan 10 miljoen schakelcycli. Deze duurzaamheid maakt de klep geschikt voor hoogcyclische automatisering, waarbij kleppen gedurende langere perioden meerdere keren per seconde kunnen schakelen.
Beschikbare spanningen omvatten zowel DC-opties bij 12, 24, 96 en 205 volt, plus AC-opties bij 110 en 230 volt. De spoelen tolereren spanningsvariaties van plus of min 10 procent ten opzichte van de nominale waarde, waardoor de klep betrouwbaar werkt, zelfs als de voeding fluctueert. De elektrische aansluiting volgt de norm EN 175301-803 voor driepolige connectoren. Wanneer ze op de juiste manier zijn aangesloten, bereiken connectoren een IP65-beschermingsgraad, wat betekent dat ze bestand zijn tegen stof en waterstralen uit elke richting.
Een praktisch kenmerk dat onderhoudstechnici waarderen is de verwijderbare, draaibare spoel. U kunt de elektrische connector loskoppelen, de magneetspoel verwijderen, deze 360 graden draaien in een positie die de bedrading eenvoudiger maakt, en deze opnieuw installeren zonder dat het hydraulische circuit wordt verstoord. Deze flexibiliteit vereenvoudigt de installatie in krappe ruimtes en maakt het mogelijk de draadgeleiding te optimaliseren nadat de klep in het systeem is gemonteerd.
Het bedrijfstemperatuurbereik voor standaardafdichtingen loopt van min 30 tot positief 80 graden Celsius. De hydraulische vloeistof zelf moet een viscositeit tussen de 10 en 500 vierkante millimeter per seconde behouden, hoewel optimale prestaties rond de 25 voorkomen. De klep weegt ongeveer 1,46 kilogram, licht genoeg om tijdens de installatie gemakkelijk te kunnen hanteren, maar zwaar genoeg om substantieel en goed gemaakt aan te voelen.
Een belangrijke veiligheidsoverweging betreft de ontstekingstemperatuur van de vloeistof. Het heetste oppervlak van de solenoïde kan tijdens continu gebruik 150 graden Celsius bereiken. De hydraulische olie moet een ontstekingstemperatuur hebben die minimaal 50 graden hoger ligt, dat wil zeggen minimaal 200 graden Celsius ontstekingspunt. De meeste minerale hydraulische oliën voldoen ruimschoots aan deze eis, maar synthetische vloeistoffen of ongebruikelijke formuleringen moeten vóór gebruik worden geverifieerd.
Vereisten voor hydraulische vloeistoffen en systeembescherming
De betrouwbaarheid op lange termijn van de Rexroth 4WE 6 D directionele regelklep hangt sterk af van de kwaliteit van de hydraulische vloeistof. De precieze speling tussen de schuifspoel en de boring van het kleplichaam bedraagt slechts enkele micrometers. Verontreinigingsdeeltjes die groter zijn dan deze spelingen veroorzaken snelle slijtage en uiteindelijk falen via twee verschillende mechanismen.
Ten eerste komen deeltjes vast te zitten tussen de spoel en de boring, waardoor wat technici 'stictie' noemen. De spoel blijft op zijn plaats en weigert te verschuiven wanneer dit wordt opgedragen. Dit kan in eerste instantie met tussenpozen lijken, omdat deeltjes tijdelijk vastlopen en vervolgens vrijkomen, maar het probleem wordt onvermijdelijk erger naarmate meer deeltjes zich ophopen. Ten tweede gedragen deeltjes zich als slijppasta die de precisieoppervlakken geleidelijk wegslijt. Naarmate de spelingen groter worden, neemt de interne lekkage toe. Deze lekkage verspilt niet alleen het pompvermogen, maar genereert ook warmte die de olie aantast en de slijtage van de afdichtingen in het hele systeem versnelt.
Rexroth specificeert het maximale vervuilingsniveau als ISO 4406 Klasse 20/18/15. Deze classificatie betekent niet meer dan 5.000 deeltjes groter dan 4 micron per milliliter olie, niet meer dan 1.300 deeltjes groter dan 6 micron en niet meer dan 320 deeltjes groter dan 14 micron. Om deze zuiverheid te bereiken is effectieve filtratie nodig met een bèta-verhouding van minimaal 75 bij 25 micron.
In de praktijk kost het filtersysteem tijdens de levensduur van de klep vaak meer dan de klep zelf. Filterelementen moeten regelmatig worden vervangen en uit olieanalysetests blijkt dat de verontreiniging binnen de perken blijft. Het bezuinigen op filtratie leidt tot dure klepvervangingen en onverwachte stilstand. Ingenieurs die nieuwe systemen ontwerpen, moeten budgetteren voor filters van hoge kwaliteit en filteronderhoud plannen als een kritische taak in plaats van een optionele taak.
De standaardvloeistof is minerale hydraulische olie die voldoet aan DIN 51524 delen 1, 2 en 3. De klep werkt ook met bepaalde synthetische vloeistoffen en water-glycolmengsels als u geschikte afdichtingsmaterialen specificeert. Standaard nitrilrubberafdichtingen werken prima met petroleumoliën, maar toepassingen bij hoge temperaturen vereisen afdichtingen van fluorelastomeer, en vloeistoffen op waterbasis vereisen speciale verbindingen met de markering MH of MT.
Rol als stuurklep en lekkarakteristieken
De 4WE 6 D-klep dient vaak als piloottrap voor het besturen van grotere richtingskleppen. In deze toepassing schakelt de kleine 4WE 6 D de stuurdruk, waardoor een veel grotere spoel in een hoofdtrapklep beweegt. De hoofdklep kan 600 liter per minuut of meer verwerken, veel meer dan de directe capaciteit van de 4WE 6 D, maar gebruikt de betrouwbare schakeling van de 4WE 6 D om controlebeslissingen te nemen.
Bij gebruik als stuurklep hebben de prestaties van de 4WE 6 D rechtstreeks invloed op de veiligheid en respons van het gehele systeem met hoog debiet. Elke instabiliteit in de T-poort van de stuurklep of overmatige interne lekkage in de stuurklep veroorzaakt fouten in de positionering van de hoofdtrap. Dit maakt vloeistofreinheid en drukstabiliteit in de T-poort nog belangrijker bij stuurkleptoepassingen. De kleine stuurklep wordt in wezen het brein dat een veel krachtiger lichaam bestuurt, dus het gezond houden van dat brein vereist extra aandacht.
Alle regelventielen hebben door hun ontwerp enige interne lekkage. De speling tussen spoel en boring moet een soepele beweging mogelijk maken, wat betekent dat deze niet perfect kan afdichten zoals een schotelklep. Nieuwe kleppen lekken zeer weinig, doorgaans minder dan 0,5 liter per minuut bij volledige druk. Naarmate de klep meer bedrijfsuren maakt en slijtage de speling vergroot, neemt de lekkage geleidelijk toe. Dit is normaal en te verwachten.
Systeemontwerpers moeten rekening houden met deze interne lekkage, vooral bij toepassingen met lasten. Een cilinder die een 4WE 6 D gebruikt om zijn positie te behouden, zal langzaam wegdrijven als er olie inwendig door de klep lekt. Voor statisch vasthouden wordt het toevoegen van een voorgestuurde terugslagklep of het gebruik van een lasthoudend spoelontwerp noodzakelijk. Door het lekkagepercentage in de loop van de tijd te monitoren, wordt ook vroegtijdig gewaarschuwd voor slijtage. Wanneer de lekkage de limieten van de fabrikant overschrijdt, voorkomt het vervangen van de klep vóór een volledige storing onverwachte defecten.
Vergelijking van concurrerende opties en kruisverwijzingsstrategieën
De NG6-standaardisatie betekent dat verschillende grote fabrikanten uitwisselbare alternatieven bieden voor de Rexroth 4WE 6 D directionele regelklep. Door concurrerende opties te begrijpen, kunnen kopers betere prijzen onderhandelen en de flexibiliteit van de toeleveringsketen behouden.
Parker Hannifin produceert de D1VW-serie, die rechtstreeks concurreert met de 4WE 6 D. Deze kleppen voldoen aan dezelfde NFPA D03- en CETOP 3-montagenormen met vergelijkbare drukwaarden rond de 345 bar en een stroomcapaciteit tot 80 liter per minuut. Parker legt de nadruk op precisieproductie en energie-efficiëntie en biedt talloze elektrische varianten, waaronder AC-gelijkgerichte spoelen en zacht schakelende spoelontwerpen.
Eaton Vickers produceert de DG4V-3-serie, bekend om zijn robuuste constructie die geschikt is voor zware toepassingen. Kruisverwijzingstabellen bevestigen dat specifieke Rexroth-modellen zoals de 4WE 6 D met OF-pal directe Vickers-equivalenten hebben, zoals DG4V-3-2N. Het merk Vickers heeft een sterke reputatie op het gebied van hogedruksystemen, hoewel de prijzen vaak iets hoger liggen dan bij andere opties.
Het kritische detail bij kruisverwijzingen betreft de drukwaarden van de T-poort. Hoewel de belangrijkste werkdrukmogelijkheden voor alle merken hetzelfde blijven, variëren de limieten voor de retourpoort aanzienlijk. Standaard Rexroth 4WE 6 D staat 160 bar toe aan de T-poort. Parker D1VW met AC-solenoïdes staat slechts 103 bar retourdruk toe, maar DC- of AC-gelijkgerichte versies verhogen dit tot 207 bar. Als uw systeemontwerp een retourdruk van 160 bar benadert, zou het vervangen van een standaard AC-klep van Parker storingen veroorzaken als gevolg van onvoldoende retourdruk.
Deze variatie benadrukt waarom kopers niet simpelweg kunnen aannemen dat mechanische uitwisselbaarheid gelijk staat aan functionele gelijkwaardigheid. De volledige specificaties, inclusief het elektrische type en alle drukwaarden, moeten overeenkomen voordat een vervanging wordt goedgekeurd. Inkoopafdelingen moeten een geverifieerde lijst met kruisverwijzingen bijhouden, die niet alleen de onderdeelnummers toont, maar ook bevestigt dat kritische parameters overeenkomen met de toepassingsvereisten.
Het standaardisatievoordeel reikt verder dan alleen noodvervangingen. Tijdens de ontwerpfase kunnen ingenieurs "Rexroth 4WE 6 D of een goedgekeurd equivalent" specificeren en vervolgens relaties onderhouden met meerdere leveranciers. Deze concurrentie houdt de prijzen redelijk en zorgt ervoor dat onderdelen beschikbaar blijven, zelfs als een fabrikant te maken krijgt met vertragingen in de toeleveringsketen. De sleutel is om vooraf huiswerk te maken om te verifiëren wat echt als gelijkwaardig kwalificeert, in plaats van na de installatie incompatibiliteit te ontdekken.
Verder gaan dan aan-uit: wanneer moet u proportionele controle overwegen?
De richtingsregelklep Rexroth 4WE 6 D biedt uitsluitend binaire werking. Hij schakelt volledig in of uit, met niets ertussenin. Dit werkt perfect voor veel toepassingen, zoals klemmen, uitwerpen van onderdelen of eenvoudige uitschuif- en intrekcycli. Moderne automatisering vereist echter steeds vaker variabele snelheid, soepele acceleratie en nauwkeurige positiecontrole die aan-uitkleppen eenvoudigweg niet kunnen bieden.
Proportionele kleppen zoals de Rexroth 4WRPEH-serie vullen deze leemte op door de stroom continu te variëren in verhouding tot een elektrisch ingangssignaal. In plaats van alleen maar aan of uit te zetten, kan de klep worden aangestuurd op 25 procent flow, 63 procent flow of een andere waarde. Dit maakt het mogelijk de cilindersnelheid gedurende de hele slag te regelen, een zachte start en stop te implementeren om schokbelastingen te verminderen en een soepele beweging te bereiken in meerassige systemen.
De 4WRPEH-serie behoudt hetzelfde NG6-formaat en montagepatroon als de 4WE 6 D, waardoor het een direct mechanisch upgradepad is. De doorstroomcapaciteit varieert van 4 tot 40 liter per minuut, afhankelijk van het model. De klep bevat ingebouwde elektronica die regelsignalen verwerkt, positiefeedback geeft en geavanceerde regelalgoritmen implementeert. Dit geïntegreerde elektronische ontwerp staat in schril contrast met het eenvoudige elektromagnetische schakelen van de 4WE 6 D.
Met positiefeedback kan het besturingssysteem verifiëren of de spoel daadwerkelijk naar de opgedragen positie is verplaatst. Deze gesloten-lusregeling bereikt nauwkeurigheid binnen een fractie van een millimeter, waardoor toepassingen mogelijk zijn zoals servopersen die nauwkeurige krachtcontrole nodig hebben of werktuigmachines die vloeiende contouren vereisen. Het elektrische feedbacksignaal maakt ook diagnostische monitoring mogelijk om slijtage of storingen te detecteren voordat een volledige storing optreedt.
Moderne proportionele kleppen bevatten digitale communicatie-interfaces zoals IO-Link die ze verbinden met Industrie 4.0-productieomgevingen. De klep wordt een slimme sensor die realtime prestatiegegevens, onderhoudsvoorspellingen en configuratieparameters levert. Dit vertegenwoordigt een generatiesprong ten opzichte van de elektrische basisaansluiting van een 4WE 6 D directionele regelklep.
Wanneer moet u kiezen voor proportionele regeling boven aan-uitregeling? Als de toepassing een van deze vereisten met zich meebrengt, verdient proportionele regeling serieuze overweging: werking met variabele snelheid, soepele acceleratie en vertraging, drukverhoging voor zacht onderdeelcontact, positiebehoud zonder mechanische vergrendelingen, of integratie in programmeerbare bewegingscontrollers. Aan de andere kant, als u eenvoudigweg een betrouwbare richtingsverandering nodig heeft en het stroomvolume constant blijft tijdens bedrijf, blijft de eenvoudigere en goedkopere 4WE 6 D de betere keuze.
Veel machinebouwers beginnen met aan/uit-kleppen en passen later proportionele besturing achteraf aan naarmate de eisen van de klant evolueren. De mechanische compatibiliteit maakt deze upgrade relatief eenvoudig, hoewel de elektrische integratie en systeemafstemming extra technische inspanningen vergen. Het plannen van mogelijke toekomstige upgrades door te ontwerpen met adequate elektrische infrastructuur en capaciteit van het besturingssysteem bespaart geld vergeleken met een volledig herontwerp later.
Inkoopoverwegingen en supply chain-realiteiten
De prijzen in de praktijk voor de Rexroth 4WE 6 D directionele regelklep variëren aanzienlijk, afhankelijk van het specifieke model, de leverancier en de marktomstandigheden. Nieuwe kleppen variëren doorgaans van 350 tot 730 dollar, afhankelijk van de configuratie en hoeveelheid. Volumekortingen zijn van toepassing op bestellingen van tien of meer eenheden, waarbij sommige distributeurs gedifferentieerde prijzen aanbieden die de kosten per eenheid met 15 tot 25 procent verlagen bij grotere hoeveelheden.
Online marktplaatsen zoals eBay vermelden zowel nieuwe als gebruikte kleppen in verschillende prijsklassen. Hoewel gebruikte kleppen aantrekkelijk lijken vanwege kostenbesparingen, blijven de geschiedenis en de interne staat onbekend. Omdat de interne lekkage toeneemt door slijtage en voor het meten ervan flowtestapparatuur nodig is, brengen gebruikte kleppen een aanzienlijk risico met zich mee, tenzij de verkoper gecertificeerde testresultaten levert. Voor kritische toepassingen rechtvaardigen de bescheiden besparingen zelden de betrouwbaarheidsonzekerheid.
Geautoriseerde distributeurs zoals [BuyRexroth.com](http://buyrexroth.com/) houden een voorraad aan van veelgebruikte configuraties met een gemiddelde levertijd van 28 werkdagen voor standaardmodellen. Dit komt neer op grofweg zes weken, wat lang lijkt voor een dergelijk standaardonderdeel, maar een weerspiegeling is van de aanhoudende mondiale druk op de toeleveringsketen die de gehele industriële automatiseringssector treft. Minder gebruikelijke klepconfiguraties of speciale opties zoals corrosiebestendige coatings kunnen de doorlooptijd verlengen tot 12 weken of langer.
Deze doorlooptijden zorgen voor echte planningsuitdagingen voor fabrikanten van apparatuur en onderhoudsafdelingen. Als u afsluiters bestelt nadat een machineontwerp is afgerond, bestaat het risico dat het hele project wordt vertraagd als de levering langer duurt dan verwacht. Op dezelfde manier moeten onderhoudswerkzaamheden kritische reserveonderdelen op voorraad houden in plaats van te wachten op noodbestellingen tijdens storingen. De financiële kosten van voorraad moeten worden afgewogen tegen de veel hogere kosten van productie-uitval tijdens het wachten op onderdelen.
De internationale scheepvaart voegt nog een extra laag complexiteit toe. Hydraulische kleppen kwalificeren als standaard industriële goederen zonder speciale exportbeperkingen, maar de verzendkosten en de inklaringstijd variëren aanzienlijk per bestemming. Bestellen bij regionale distributeurs in plaats van rechtstreeks vanuit Duitsland te verzenden, zorgt vaak voor een snellere levering en eenvoudiger logistiek, ondanks mogelijk hogere eenheidsprijzen.
De totale eigendomskosten reiken veel verder dan de aankoopprijs. Installatiearbeid, integratie-engineering, inbedrijfstellingstijd en doorlopend onderhoud dragen allemaal bij aan de levensduurkosten. Het belangrijkste is dat het filtersysteem dat nodig is om de olie schoon te houden vaak meer dan tien jaar kost dan het vervangen van meerdere kleppen. Het verwaarlozen van filtratie om kosten op de korte termijn te besparen leidt tot voortijdige klepstoringen, waardoor op de lange termijn veel hogere kosten ontstaan.
Kopers die zich alleen op de laagste aankoopprijs richten, zorgen later vaak voor dure problemen. Bij een volledige evaluatie wordt naast de prijs rekening gehouden met de betrouwbaarheid van de leverancier, de kwaliteit van de technische ondersteuning, de beschikbaarheid van reserveonderdelen en de garantievoorwaarden. Het opbouwen van relaties met meerdere goedgekeurde leveranciers biedt veerkracht tegen onverwachte verstoringen van de levering, terwijl de kwaliteitsnormen behouden blijven.
Onderhoudsvereisten en toegang tot probleemoplossing
Standaardproductcatalogi voor de 4WE 6 D directionele regelklep geven specificaties en afmetingen, maar ontberen met name gedetailleerde onderhoudsprocedures of gidsen voor probleemoplossing. Fabrikanten beschouwen deze operationele kennis doorgaans als technische expertise waarvoor afzonderlijke servicedocumentatie vereist is.
Rexroth en HYDAC publiceren uitgebreide servicehandleidingen met demontageprocedures, specificaties voor slijtagelimieten, aanbevolen reserveonderdelen en diagnostische stroomdiagrammen. Deze handleidingen zijn niet vrij verkrijgbaar, maar moeten wel worden aangeschaft of worden verstrekt aan klanten die officiële trainingen volgen. Dit beleid beschermt de kennis van de fabrikant en zorgt ervoor dat het personeel dat onderhoud uitvoert een goede opleiding heeft genoten.
Voor onderhoudsteams betekent dit dat u niet uitsluitend op catalogusinformatie kunt vertrouwen om problemen te diagnosticeren of reparaties te plannen. Door contact op te nemen met de technische ondersteuningsgroep van de fabrikant voordat er zich problemen voordoen, bespaart u tijd tijdens noodsituaties. Veel distributeurs bieden trainingsprogramma's aan die meerdere kleptypen bestrijken en bieden praktische ervaring met demontage- en testprocedures.
Veel voorkomende onderhoudstaken zijn onder meer het vervangen van de solenoïdespoel, het vernieuwen van de afdichting en het reinigen van de spoel. Dankzij het natte armatuurontwerp kunnen spoelen worden vervangen zonder de hydraulische holte te openen, door de spoel 90 graden te draaien en op te tillen. Deze vijf minuten durende procedure vereist geen vloeistofdrainage of drukverlaging van het systeem. Nieuwe afdichtingen en een gereinigde spoel kunnen de prestaties van kleppen die een grotere interne lekkage vertonen, herstellen als nieuw, op voorwaarde dat slijtage geen spelingen heeft geopend die verder gaan dan de specificatie.
Het systematisch diagnosticeren van klepproblemen voorkomt verspilde moeite door het willekeurig vervangen van onderdelen. Als een klep niet kan schakelen, controleer dan eerst of de elektrische stroom de spoel met de juiste spanning bereikt. Controleer de spoelweerstand met een ohmmeter om er zeker van te zijn dat de wikkeling niet is doorgebrand. Als de elektrische controles slagen, worden hydraulische problemen verdacht. Verontreinigde olie kan ertoe hebben geleid dat de spoel is blijven plakken, waardoor demontage en reiniging nodig zijn. Een lage toevoerdruk kan onvoldoende stuurdruk opleveren om de spoel tegen de belastingkrachten in te verschuiven.
Bij elektrisch testen is het nodig dat u de specificatie van de spoelweerstand kent, die in gedetailleerde gegevensbladen staat, maar niet in de basiscatalogi. Typische DC-spoelen meten 15 tot 40 ohm, afhankelijk van de spanning. AC-spoelen vertonen een veel lagere weerstand, vaak 5 tot 15 ohm, omdat ze voor stroombegrenzing afhankelijk zijn van inductie in plaats van pure weerstand. Een open circuit duidt op een doorgebrande spoel, terwijl een zeer lage weerstand duidt op kortgesloten wikkelingen.
Begeleiding bij toepassingen in de echte wereld
Industriële persen vertegenwoordigen een klassieke toepassing voor de 4WE 6 D directionele regelklep. De klep regelt het uitschuiven van de cilinder om drukkracht uit te oefenen en het intrekken om los te laten. Een overdrukventiel beperkt de maximale kracht, terwijl het richtingsventiel eenvoudigweg de richting bepaalt. Deze eenvoudige bediening is voldoende voor veel persbewerkingen waarbij kracht en snelheid constant blijven.
Spuitgietmachines gebruiken meerdere richtingskleppen, waaronder 4WE 6 D-modellen, om klemcilinders, uitwerppennen en kerntrekkingen te regelen. Deze functies vereisen betrouwbare richtingscontrole met minimale lekkage om problemen met de kwaliteit van onderdelen te voorkomen. Het vermogen van de klep om bij 315 bar te werken, biedt ruimte voor de hoge klemkrachten die nodig zijn voor grote mallen.
Mobiele hydraulische apparatuur zoals graafmachines en kranen maken gebruik van richtingskleppen in het hele systeem. De 4WE 6 D doet vaak dienst als stuurklep en voedt de stuurdruk naar veel grotere hoofdregelkleppen in de bedieningsconsole. Dankzij deze architectuur is de bediening van de machinist licht en responsief, terwijl de hoofdkleppen de zware stromen afhandelen die de giek-, stick- en bakcilinders aandrijven. Het compacte NG6-formaat past gemakkelijk in stuurventielspruitstukken die meerdere functies bedienen.
Bij de automatisering van de assemblagelijn wordt vaak gebruik gemaakt van 4WE 6 D-kleppen voor het overbrengen, klemmen en persen van onderdelen. De snelle responstijd ondersteunt cyclussnelheden van meerdere handelingen per minuut. De lange levensduur blijkt belangrijk omdat klepstoringen op een geautomatiseerde lijn de productie stopzetten en meerdere stroomafwaartse stations beïnvloeden.
Elk van deze toepassingen vereist aandacht voor specifieke details die verder gaan dan de basisspecificaties. Persbedieningen vereisen een zorgvuldige maatvoering van de drukontlastklep om het gereedschap te beschermen. Vormmachines moeten omgaan met de hoge warmtebelasting die voortvloeit uit continu fietsen. Mobiele apparatuur wordt geconfronteerd met schokken, trillingen en extreme temperaturen die de betrouwbaarheid van de kleppen op de proef stellen. Geautomatiseerde systemen hebben integratie nodig met programmeerbare controllers en veiligheidscircuits. De 4WE 6 D biedt een capabele basis, maar slaagt alleen als het volledige systeemontwerp aan deze toepassingsspecifieke eisen voldoet.
Het nemen van de selectiebeslissing
Het kiezen van de Rexroth 4WE 6 D directionele regelklep begint met het controleren of deze voldoet aan de fundamentele eisen. De systeemdruk moet op of onder de 350 bar blijven, de stroomvraag mag niet hoger zijn dan 80 liter per minuut voor DC-solenoïden of 60 liter per minuut voor AC-versies, en de retourleidingdruk moet onder de 160 bar blijven, inclusief drukpieken.
Elektrische specificaties moeten worden afgestemd op de beschikbare voedingen. Hoewel 24 volt gelijkstroom vrijwel universeel is geworden in moderne industriële besturingen, kan voor oudere apparatuur een versie van 110 of 230 volt wisselstroom nodig zijn. Zorg ervoor dat de spanningstolerantie binnen de plus of min 10 procent blijft om betrouwbaarheidsproblemen te voorkomen in faciliteiten met een marginale stroomkwaliteit.
Omgevingsomstandigheden bepalen de keuze van het afdichtingsmateriaal. Standaard nitrilrubber werkt van negatief 30 tot positief 80 graden Celsius met petroleumoliën. Toepassingen bij hoge temperaturen boven 80 graden vereisen afdichtingen van fluorelastomeer. Vloeistoffen op waterbasis vereisen specifieke afdichtingsverbindingen die bestand zijn tegen de verschillende chemische omgevingen. Controleer op dezelfde manier of de hydraulische vloeistof voldoet aan de DIN 51524-normen of raadpleeg de fabrikant over alternatieve vloeistoffen.
Overwegingen bij de montage omvatten zowel de klepinterface als de oriëntatie van de solenoïde. Zorg ervoor dat het montageoppervlak een vlak afdichtingsvlak biedt met het juiste boutkoppel en O-ringafdichtingen. Plan de elektrische bedrading om optimaal gebruik te maken van de draaibare solenoïde en plaats de connector op een plek waar bedrading gemakkelijk is en beschermd is tegen mechanische schade.
De beslissing tussen standaardversies met veerretour en pal is afhankelijk van de inschakelduur en de beschikbaarheid van energie. Vastzetkleppen besparen energie in toepassingen waarbij de kleppositie niet vaak verandert en gedurende langere perioden moet worden vastgehouden. Veerterugslagkleppen zorgen voor duidelijkere storingsmodi, omdat door vermogensverlies ze naar een gedefinieerde veilige toestand terugkeren.
Voor toepassingen die variabele snelheidsregeling, soepele acceleratie of positiefeedback vereisen, worden de beperkingen van de 4WE 6 D duidelijk. Dit geeft aan wanneer proportionele kleppen moeten worden overwogen, ondanks de hogere kosten en complexiteit. De beslissing hangt vaak af van de vraag of de toepassing werkelijk modulatie nodig heeft, of dat aan-uit-regeling met het juiste circuitontwerp de vereiste resultaten oplevert.
Naast de klep zelf hangt succes af van een goed systeemontwerp. Zorg ervoor dat het hydraulisch aggregaat voldoende doorstroming biedt bij de vereiste druk en dat er redelijke warmte wordt gegenereerd. Installeer filtratie die voldoet aan de vereisten van ISO 4406 Klasse 20/18/15. Ontwerp retourleidingen om de tegendruk bij de T-poort te minimaliseren. Zorg voor drukontlastingsbescherming en een goede systeemspoeling tijdens de eerste keer opstarten om verontreiniging van de montage te verwijderen.
Conclusie en strategische aanbevelingen
De Rexroth 4WE 6 D directionele regelklep blijft om goede redenen een industriestandaard. Dankzij het hogedrukvermogen, de gestandaardiseerde interfaces en de bewezen betrouwbaarheid is het een goede keuze voor hydraulische systemen met middelmatige tot hoge druk die een betrouwbare richtingscontrole vereisen. De wereldwijde acceptatie van de NG6-montagenormen biedt flexibiliteit in de supply chain via meerdere gekwalificeerde leveranciers.
Voor een succesvolle toepassing is het echter nodig dat de limieten van de klep worden gerespecteerd en dat de hydraulische omgeving die deze nodig heeft, wordt gehandhaafd. De T-poortdruklimiet van 160 bar is geen suggestie, maar een harde grens die bij overschrijding storingen veroorzaakt. Ingenieurs moeten de dynamiek van de retourleiding zorgvuldig analyseren, vooral in systemen met meerdere kleppen die gemeenschappelijke retourspruitstukken delen.
Ook over de reinheid van hydraulische vloeistoffen valt niet te onderhandelen. Voldoen aan ISO 4406 Klasse 20/18/15 vereist investeringen in goede filtratie en doorlopend onderhoud. Dit vertegenwoordigt de grootste levensduurkosten die aan de klep zijn verbonden en verdient passende budgetprioriteit. Door geld te besparen op filtratie ontstaan veel hogere kosten door voortijdige vervanging van kleppen en onverwachte stilstand.
Profiteren van standaardisatie betekent het bijhouden van goedgekeurde kruisverwijzingslijsten met geverifieerde specificaties. De mechanische uitwisselbaarheid van NG6-kleppen tussen merken biedt alleen veerkracht in de toeleveringsketen als vervangingen technisch worden gevalideerd in plaats van aangenomen. Besteed bijzondere aandacht aan de drukwaarden van de T-poort bij het vergelijken van alternatieven.
Overweeg bij nieuwe machineontwerpen of de aan/uit-regeling echt voldoet aan de huidige en toekomstige behoeften. De 4WE 6 D doet zijn werk goed in toepassingen waar richtingsverandering en constante stroom voldoende zijn. Wanneer variabele snelheid, soepele beweging of geïntegreerde diagnostiek eisen worden, levert proportionele kleptechnologie mogelijkheden die de extra investering waard zijn.
De klep vertegenwoordigt volwassen technologie met een duidelijk begrip van mogelijkheden en beperkingen. Succes komt voort uit het respecteren van deze grenzen, het goed onderhouden van de hydraulische omgeving en het afstemmen van de klepmogelijkheden op de toepassingsvereisten. Op de juiste manier gebruikt, biedt de 4WE 6 D directionele regelklep jarenlange betrouwbare service in veeleisende industriële toepassingen.
