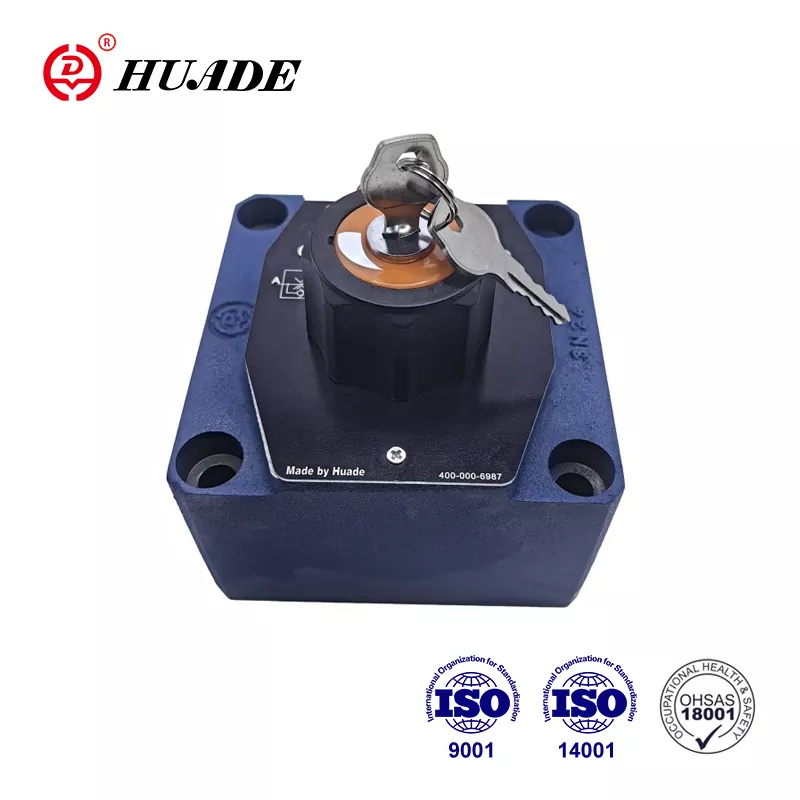

Stroomregelkleppen zijn 2-weg stroomregelkleppen. Door de introductie van technologie kunnen Huade® hydraulische kleppen overeenkomen met Rexroth in prestaties. Deze 2FRM 16 -stroomklep is een goed, betaalbaar alternatief voor Rexroth. Huade Hydraulic besteedt meer aandacht aan kosteneffectiviteit en bruikbaarheid, zodat de hydraulische klep een relatief lage prijs heeft. Dit is een oud merk in China.
|
Algemeen |
|
|
Hydraulische vloeistof |
Minerale olie (voor NBR -afdichting) of fosfaatester (voor FPM -afdichting) |
|
Temperatuurbereik (℃) |
-30 tot+80 |
|
Viscositeitsbereik (mm ²/s) |
10 tot 800 |
|
Gelijkrichter sandwichplaat |
||
|
Flow.max (l/min) |
10 |
16 |
|
maximaal 50 |
maximaal 160 |
|
|
Bedrijfsdruk (MPA) |
maximaal 31.5 |
|
|
Crack -druk (MPA) |
0.15 |
|
|
Gewicht (kg) |
3.2 |
9.3 |
|
Stroom. Q Max (l/min) |
Maat 10 |
maat 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆P met vrije retourstroom B → A, Q-afhankelijk (MPA) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Stroomregeling |
temperatuurstabiel |
± 2% (q max) |
||||||
|
druk-stabiel (tot |
± 2% (q max) |
± 5%(q max) |
||||||
|
Bedrijfsdruk, max. Poort A (MPA) |
maximaal 31.5 |
|||||||
|
Minimale drukverschilbereik (MPA) |
0,3 tot 0,7 |
0,5 ~ 1,2 |
||||||
|
Mate van besmetting (μm) |
25 (Q <5L/min) |
10 (Q <0,5 l/min) |
||||||
|
Gewicht (kg) |
5.6 |
11.3 |
||||||
Functies:
▶ Portpatroon naar DIN 24 340, van A, ISO 4401 en Cetop - RP 121H
▶ Drukcompensator Stroklimiter, optioneel
▶ Mechanische werking
▶ Start-up springreductie
▶ Stroomregeling in beide richtingen met behulp van een sandwichplaat van een gelijkrichter
Sollicitatie:
De hoofdfunctie van stroomregelkleppen 2FRM 16 is het behouden van een stroomconstante onafhankelijk van druk en temperatuur.
De kleppen 2FRM 16 bestaan in principe uit de behuizing (1), openingbus (3), drukcompensator (4) met optionele slagbegrenzer, terugslagklep (5), aanstelselement (2).
De stroom van kanaal A naar kanaal B is gashend bij de opening (6). Om de stroom over de openingconstante te houden, is een drukcompensator stroomopwaarts van de opening (6) verbonden. De stroom wordt grotendeels onafhankelijk van de temperatuur gehouden als gevolg van het ontwerp van de opening. Vrije retourstroom van kanaal B naar kanaal A wordt gericht via de terugslagklep (5). De stroom wordt alleen geregeld van A naar B. Om de stromen in beide richtingen te regelen, kan een gelijktijdige sandwichplaat Type Z4's worden geïnstalleerd onder de stroomregelklep.
Structuur van stroomregelklep 2FRM 16
Symbool van stroomregelklep 2FRM 16
