Bij het werken met hydraulische systemen kan het kiezen van de juiste directionele regelklep het verschil maken in de prestaties en betrouwbaarheid van uw apparatuur. De Rexroth 4WE 6 Y directionele regelklep heeft zijn reputatie verdiend als een betrouwbaar onderdeel in de industriële hydrauliek. Als u begrijpt wat hem speciaal maakt, kunt u beslissen of dit de juiste keuze is voor uw toepassing.
Wat is een directionele regelklep?
Voordat we ingaan op de specifieke kenmerken van het 4WE 6 Y-model, helpt het om te begrijpen wat directionele regelkleppen doen. Deze kleppen zijn fundamentele componenten in hydraulische systemen die bepalen waar hydraulische vloeistof stroomt. Door de baan van de vloeistof te veranderen, bepalen ze in welke richting een cilinder beweegt en of een motor de ene of de andere kant op draait. Beschouw ze als verkeersregelaars voor hydraulische vloeistof, die deze naar de plek sturen waar deze naartoe moet.
De Rexroth 4WE 6 Y directionele regelklep valt in de categorie van magneetbediende kleppen, wat betekent dat hij elektrische signalen gebruikt om de positie van de klep te veranderen. Deze elektrische bediening maakt het eenvoudig te integreren in geautomatiseerde systemen waarbij nauwkeurige timing van belang is.

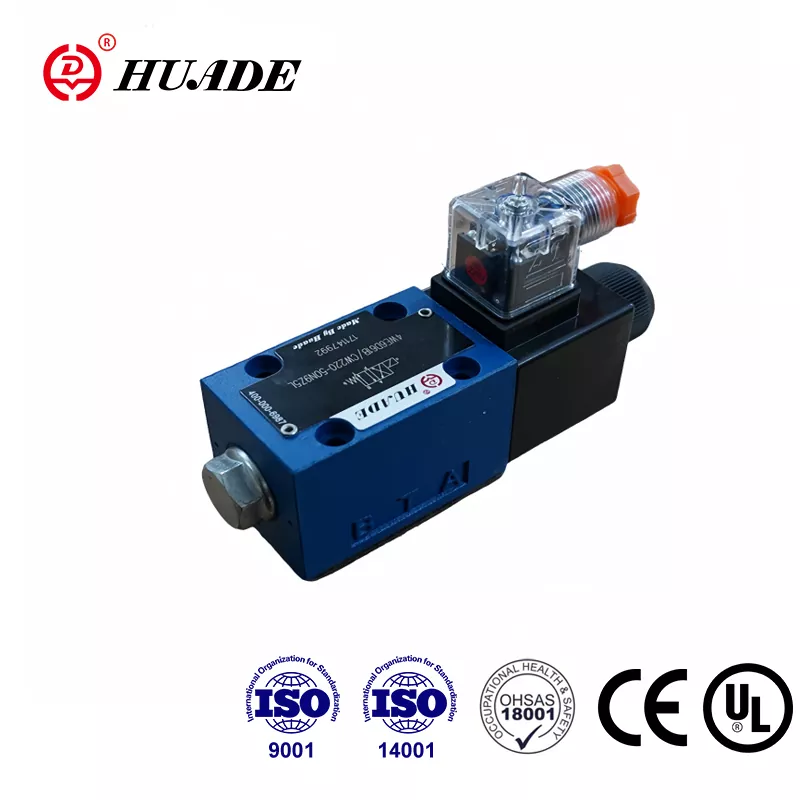

De basisprincipes van het 4WE 6 Y-ontwerp
De 4WE 6 Y is gebouwd volgens de NG 6-maatstandaard, een van de meest voorkomende maten in de industriële hydrauliek. Deze maat staat in verschillende delen van de wereld ook bekend als CETOP 3 of ISO 4401-03. Wat dit voor u betekent, is dat de klep in standaard montagepatronen past, waardoor de installatie eenvoudig is en vervanging indien nodig later eenvoudig.
De klep werkt als een 4-wegklep met 2 standen. In eenvoudiger bewoordingen heeft het vier poorten voor het aansluiten van hydraulische leidingen, en kan het schakelen tussen twee verschillende stroomconfiguraties. De "Y" in de naam verwijst naar het specifieke spoelontwerp in de klep, dat precies bepaalt hoe vloeistof in elke positie stroomt.
Een opvallend kenmerk van de 4WE 6 Y directionele regelklep is het direct werkende ontwerp. In tegenstelling tot voorgestuurde kleppen die een klein stuursignaal nodig hebben om een grotere hoofdklep te bewegen, beweegt de solenoïde van deze klep rechtstreeks de spoel die de vloeistofstroom regelt. Dit ontwerp biedt doorgaans snellere responstijden, maar betekent wel dat de klep het beste werkt bij gematigde debieten in plaats van bij extreem hoge debieten.
Hoe de Y-Spool-configuratie werkt
De Y-spoelconfiguratie in de Rexroth 4WE 6 Y directionele regelklep creëert een specifiek stromingspatroon. Wanneer de solenoïde niet wordt bekrachtigd, bevindt de klep zich in de rustpositie. In deze toestand wordt de druk van de pomp aangesloten op de ene werkpoort, terwijl de andere werkpoort naar de tank afvoert. Wanneer u de solenoïde bekrachtigt, verschuift de spoel om deze verbindingen om te keren.
Dit schakelgedrag maakt de 4WE 6 Y bijzonder bruikbaar als stuurventiel. In veel hydraulische systemen, vooral die met grote hoofdkleppen, fungeert de 4WE 6 Y als het besturingsbrein dat de grotere klep vertelt wat hij moet doen. Het stuurt de stuurdruk naar de ene of de andere kant van de hoofdklep, waardoor die grotere klep verschuift en aan de zware stroomvereisten kan voldoen.
De klep maakt in veel configuraties gebruik van een zogenaamd palmechanisme. Dit betekent dat zodra u de solenoïde bekrachtigt en de klep van positie verandert, deze daar blijft, zelfs nadat u de stroom hebt uitgeschakeld. Het zal niet terugschakelen totdat u het opnieuw activeert. Deze functie bespaart energie omdat u de solenoïde niet continu van stroom hoeft te voorzien.
Druk- en stroommogelijkheden
De Rexroth 4WE 6 Y directionele regelklep kan een werkdruk tot 350 bar aan bij de hoofdpoorten, wat zich vertaalt naar ongeveer 5.000 psi. Dat is aanzienlijk hoger dan veel spaarkleppen op de markt. De tankpoort kan in standaardversies tot 160 bar aan, terwijl sommige modellen een druk van 210 bar aankunnen.
Wat de doorstroomcapaciteit betreft, kan de klep maximaal 80 liter per minuut verwerken, of ongeveer 21 gallon per minuut. Dit maakt hem geschikt voor hydraulische toepassingen in het middensegment. Als uw systeem grotere stromen moet verwerken, gebruikt u deze klep doorgaans als pilootregeling voor een grotere hoofdklep, in plaats van de volledige stroom rechtstreeks af te handelen.
Het is vermeldenswaard dat deze beoordelingen de maximale capaciteiten onder specifieke omstandigheden vertegenwoordigen. In praktijktoepassingen zijn de daadwerkelijke drukval en stroombehandeling afhankelijk van factoren zoals de viscositeit van uw hydraulische vloeistof en de specifieke stroompaden door de klep in elke positie.
De Wet-Pin Solenoid-technologie
Een van de belangrijkste kenmerken waarmee de Rexroth 4WE 6 Y directionele regelklep zich onderscheidt, is het ontwerp met natte pin-magneet. In deze configuratie zit de plunjer van de solenoïde direct in de hydraulische vloeistof en is niet daarvan afgedicht. Hoewel dit ongebruikelijk klinkt, biedt het feitelijk verschillende voordelen.
De hydraulische vloeistof fungeert zowel als koelmiddel als als smeermiddel voor de solenoïde. Hierdoor gaat de solenoïde langer mee en werkt hij betrouwbaarder gedurende miljoenen cycli. De vloeistof absorbeert de warmte die door de elektromagnetische spoel wordt gegenereerd en voert deze af, waardoor oververhitting wordt voorkomen die de spoel zou kunnen beschadigen of de magnetische kracht ervan zou kunnen verminderen.
Dankzij het natte-pin-ontwerp kan de solenoïde ook worden verwijderd en vervangen zonder dat het hydraulische systeem leegloopt of in drukhoudende componenten wordt ingebroken. Bij sommige modellen kunt u de spoel zelfs 90 graden of helemaal rond draaien om de elektrische aansluiting toegankelijker te maken voor uw specifieke installatie.
Dit ontwerp stelt echter wel bepaalde eisen aan uw hydraulische vloeistof. De olie moet compatibel zijn met de interne componenten van de solenoïde. Rexroth waarschuwt specifiek voor het gebruik van hydraulische oliën met bepaalde additieven op zinkbasis, omdat deze afzettingen kunnen vormen die na verloop van tijd de kleine interne doorgangen van de klep kunnen verstoppen.
Vloeistofcompatibiliteit en netheid
De richtingsregelklep 4WE 6 Y werkt met standaard minerale hydraulische oliën en met verschillende soorten brandwerende vloeistoffen. De standaardafdichtingen zijn gemaakt van NBR (nitrilrubber), dat de meeste minerale oliën aankan en werkt in een temperatuurbereik van -30°C tot +80°C. Als u compatibiliteit met verschillende vloeistoffen of hogere temperaturen nodig heeft, zijn FKM-afdichtingen (fluorkoolstof) als optie verkrijgbaar.
Het schoonhouden van uw hydraulische vloeistof is van cruciaal belang voor de langdurige betrouwbaarheid van de Rexroth 4WE 6 Y directionele regelklep. De klep vereist een vloeistofzuiverheid van ISO 4406 klasse 20/18/15 of beter. In de praktijk betekent dit dat u effectieve filtratie nodig heeft, doorgaans met filters van 10 micron of fijner.
Vervuilde vloeistof is een van de meest voorkomende oorzaken van problemen met directionele regelkleppen. Deeltjes in de vloeistof kunnen krassen maken op de precisieoppervlakken van de spoel en de boring, waardoor de interne lekkage na verloop van tijd toeneemt. Ze kunnen er ook voor zorgen dat de spoel blijft hangen, wat leidt tot langzaam of onvolledig schakelen. Een goed onderhouden filtersysteem voorkomt deze problemen en verlengt de levensduur van de klep aanzienlijk.

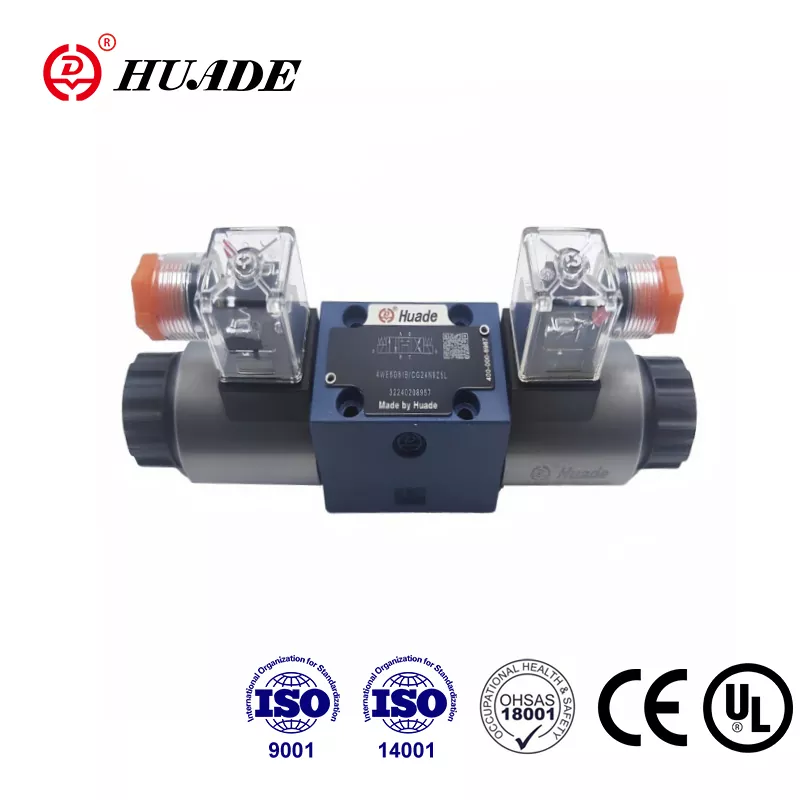

Elektrische opties en aansluitingen
De 4WE 6 Y directionele regelklep wordt geleverd met verschillende spanningsopties om bij verschillende voedingssystemen te passen. Veel voorkomende keuzes zijn onder meer 24V DC, wat standaard is in veel industriële besturingssystemen, maar ook wisselspanningen zoals 110V of 230V. Het stroomverbruik van de klep ligt doorgaans rond de 30 watt.
Wanneer u een klep bestelt, vertelt het modelnummer precies welke spanning deze nodig heeft. "G24" in de modelaanduiding betekent bijvoorbeeld 24 V DC, terwijl "W230" 230 V AC aangeeft. De elektrische aansluiting wordt meestal geleverd als een standaard 3-pins connector die voldoet aan de specificaties van DIN EN 175301-803, hoewel er ook andere connectortypen beschikbaar zijn.
Sommige versies van de klep bevatten een handmatige override-functie, doorgaans aangeduid als "N9" in de modelcode. Hierdoor kunt u handmatig op de spoel drukken om de klep te verschuiven wanneer er geen stroom beschikbaar is, wat handig kan zijn tijdens het instellen of oplossen van problemen. Deze handmatige override heeft echter beperkingen en mag alleen worden gebruikt als de tankdruk lager is dan 50 bar.
Installatievereisten
Het correct installeren van een Rexroth 4WE 6 Y directionele regelklep is eenvoudig, maar vereist aandacht voor detail. De klep wordt met vier montagebouten op een standaard NG 6-spruitstuk of subplaat gemonteerd. Het montageoppervlak moet voldoen aan specifieke vlakheids- en gladheidseisen, doorgaans niet ruwer dan Rz 4, om een goede afdichting te garanderen.
Koppelspecificaties zijn belangrijker dan u zou denken. Rexroth specificeert dat de montagebouten moeten worden aangedraaid tot 9 Nm voor standaard metrische bouten. Als u bepaalde bouten van imperiale maat gebruikt, verandert de specificatie enigszins om rekening te houden met verschillende draadkenmerken. Als u de bouten te strak aandraait, kan dit leiden tot externe lekkages, terwijl te strak aandraaien het kleplichaam kan vervormen en ervoor kan zorgen dat de spoel vastloopt.
Zorg er bij het installeren van de klep voor dat alle poortverbindingen schoon en vrij van vuil zijn. Zelfs kleine deeltjes die tijdens de installatie binnenkomen, kunnen later problemen veroorzaken. Het is ook een goede gewoonte om de elektrische aansluitingen te controleren voordat u hydraulische druk uitoefent, zodat u zeker weet dat de klep goed schakelt en geen bedradingsproblemen heeft.
Prestatiekenmerken
De Rexroth 4WE 6 Y directionele regelklep biedt responstijden in het bereik van 20 tot 70 milliseconden bij inschakeling en 10 tot 60 milliseconden bij uitschakeling. Deze tijden kunnen variëren op basis van factoren zoals vloeistofviscositeit, werkdruk en stromingsomstandigheden.
Zoals alle regelkleppen heeft de 4WE 6 Y door zijn ontwerp enige interne lekkage. Kleine hoeveelheden vloeistof glijden langs de spoel, zelfs als deze de doorstroming zou moeten blokkeren. Deze lekkage is normaal en noodzakelijk voor een goede smering, maar betekent wel dat de klep niet geschikt is voor toepassingen waarbij u een last langere tijd op zijn plaats moet houden zonder enige beweging.
De interne lekkage neemt geleidelijk toe gedurende de levensduur van de klep, omdat er normale slijtage optreedt tussen de spoel en de boring. Dit betekent niet noodzakelijkerwijs dat de klep onmiddellijk moet worden vervangen, maar het is wel iets om in de gaten te houden. Overmatige lekkage kan de systeemefficiëntie verminderen en kan uiteindelijk vervanging van de klep vereisen om optimale prestaties te behouden.
Veel voorkomende toepassingen
De 4WE 6 Y directionele regelklep wordt gebruikt in een breed scala aan industriële toepassingen. Werktuigmachines gebruiken deze kleppen vaak om hulpfuncties zoals spaninrichtingen of gereedschapswisselaars te besturen. Kunststofspuitgietmachines gebruiken ze voor verschillende besturingsfuncties. Testbanken en mobiele apparatuur bevatten vaak ook deze kleppen.
Een bijzonder veel voorkomende toepassing is het gebruik van de 4WE 6 Y als stuurklep voor grotere richtingskleppen. In deze rol regelt het de stuurdruk die een grotere klep verschuift, waardoor elektronische controle van hydraulische systemen met hoog debiet mogelijk is. Deze pilotconfiguratie profiteert van de betrouwbaarheid van de klep en de relatief lage kosten, terwijl grotere kleppen alleen worden gebruikt waar daadwerkelijk een hoge stroomcapaciteit nodig is.
Het vermogen van de klep om betrouwbaar te werken bij drukken tot 350 bar maakt hem geschikt voor veeleisende toepassingen waarbij kleppen met een lagere druk mogelijk niet voldoende veiligheidsmarges bieden. Deze drukcapaciteit betekent ook dat de klep effectief kan werken in systemen met drukpieken of waar een nauwkeurige drukregeling niet altijd wordt gehandhaafd.
Onderhoudsoverwegingen
De Rexroth 4WE 6 Y directionele regelklep vereist relatief weinig onderhoud wanneer deze binnen de specificaties wordt gebruikt. De belangrijkste onderhoudstaak is het in goede staat houden van de hydraulische vloeistof. Dit betekent regelmatige olieverversingen volgens de aanbevelingen van de vloeistoffabrikant en consistente monitoring van de filterconditie.
Als u merkt dat de klep langzamer reageert dan normaal of niet volledig verschuift, is vervuiling vaak de boosdoener. Het controleren en indien nodig vervangen van filters lost deze problemen meestal op. Als de problemen aanhouden nadat u hebt gecontroleerd of de vloeistof schoon is, moet de klep zelf mogelijk worden geïnspecteerd of vervangen.
De magneetspoel kan worden vervangen zonder de klep uit het systeem te verwijderen, waardoor stilstand tot een minimum wordt beperkt. Als een spoel kapot gaat, kunt u vaak binnen enkele minuten in plaats van uren een vervanging laten installeren. Dit modulaire ontwerp is een van de praktische voordelen van de natte-pin-solenoïdeconfiguratie.
Kosten en beschikbaarheid
Originele Rexroth 4WE 6 Y directionele regelkleppen kosten doorgaans enkele honderden dollars, waarbij de exacte prijzen variëren op basis van specifieke opties en spanningsvereisten. Deze prijs weerspiegelt de kwaliteitsconstructie en prestatiemogelijkheden van de klep. Hoewel er goedkopere alternatieven bestaan, vooral van Aziatische fabrikanten, heeft de naam Rexroth een reputatie van betrouwbaarheid die veel ingenieurs waarderen voor kritische toepassingen.
De klep is overal verkrijgbaar via Rexroth-distributeurs en vele industriële toeleveringsbedrijven. Omdat het de standaard NG 6-afmetingen volgt, kunt u indien nodig ook functioneel vergelijkbare kleppen van andere fabrikanten vinden, hoewel de exacte prestatiekenmerken kunnen verschillen.
Voor toepassingen met grote volumes kan het rechtstreeks bespreken van opties met distributeurs of vertegenwoordigers van Rexroth soms betere prijzen of doorlooptijden opleveren. Ze kunnen er ook voor zorgen dat u precies de juiste configuratie voor uw specifieke behoeften selecteert.
Wanneer moet u alternatieven overwegen?
Hoewel de Rexroth 4WE 6 Y directionele regelklep in veel toepassingen uitblinkt, is dit niet altijd de beste keuze. Als uw toepassing absoluut geen interne lekkage vereist voor het vasthouden van de last, zou een schotelklep of tegengewichtklep beter van pas komen. De inherente lekkage bij regelventielen maakt ze ongeschikt voor deze lekvrije toepassingen.
Voor toepassingen die proportionele regeling nodig hebben in plaats van eenvoudig aan-uit schakelen, biedt Rexroth proportionele richtingskleppen zoals de 4WRPEH-serie. Deze kleppen bieden variabele debietregeling en kunnen tussenposities handhaven, waardoor ze veel geavanceerdere regelmogelijkheden bieden.
Als uw stroombehoefte groter is dan 80 liter per minuut, heeft u een grotere klepgrootte nodig of een configuratie waarbij de 4WE 6 Y dient als pilot voor een grotere hoofdklep. Het gebruik van de klep boven de nominale stroomcapaciteit kan overmatige drukval, warmteontwikkeling en versnelde slijtage veroorzaken.
Laatste gedachten
De Rexroth 4WE 6 Y directionele regelklep is een solide keuze voor industriële hydraulische systemen die een betrouwbare schakelregeling nodig hebben binnen de druk- en stroommogelijkheden van de klep. Het natte-pin-solenoïdeontwerp zorgt voor uitstekende duurzaamheid, terwijl de standaard NG 6-maat zorgt voor een gemakkelijke integratie in de meeste hydraulische systemen.
Succes met deze klep komt neer op een juiste toepassing en installatie. Door ervoor te zorgen dat uw hydraulische vloeistof schoon en compatibel is, door de specificaties van het installatiekoppel te volgen en binnen de nominale bedrijfsparameters van de klep te blijven, kunt u jarenlang betrouwbaar van dienst zijn. Het vermogen van de klep om te functioneren als een direct regelelement of als een stuurklep zorgt voor flexibiliteit in het systeemontwerp.
Als u begrijpt wat de 4WE 6 Y directionele regelklep goed doet en waar de beperkingen ervan liggen, kunt u weloverwogen beslissingen nemen over de vraag of dit het juiste onderdeel is voor uw hydraulische systeem. Wanneer het correct wordt toegepast, is het een betrouwbaar werkpaard dat dag in dag uit de veeleisende taak van vloeistofrichtingscontrole uitvoert.
