In deze gids vindt u alles wat u moet weten over het afstellen van deze belangrijke kleppen, met behulp van eenvoudige termen die iedereen kan begrijpen.

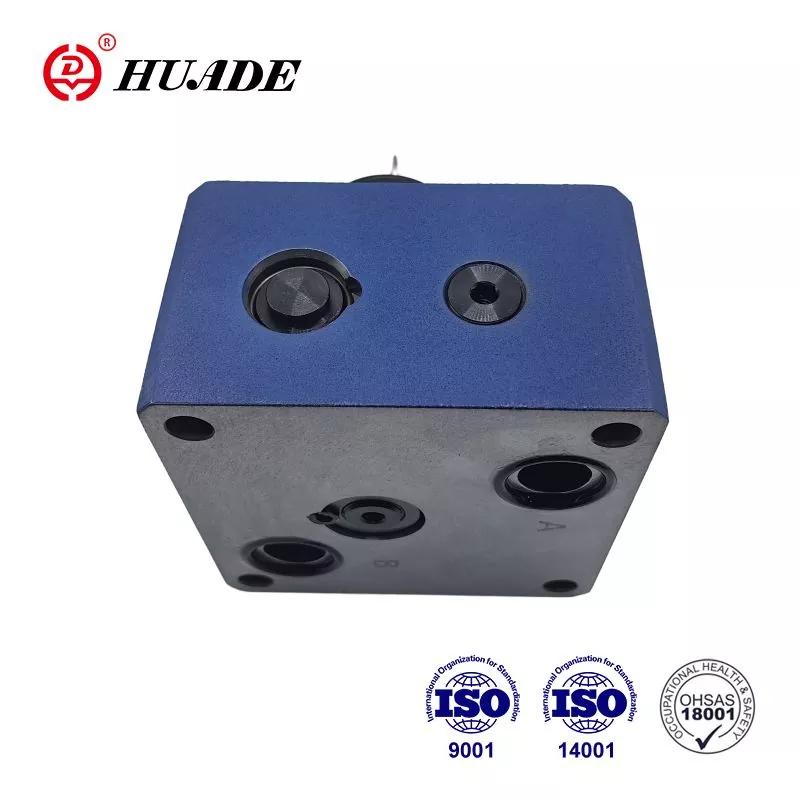

Wat is een stroomregelklep?
Een stroomregelklep is als een kraan voor een industrieel systeem. Het regelt hoeveel vloeistof (wat een vloeistof, een gas of zelfs een modderig mengsel kan zijn dat slurry wordt genoemd) door een pijp beweegt. Door een doorgang erin te openen of te sluiten, kan de klep:
- Beginnen of stoppende stroom helemaal.
- Versnellen of vertragende stroom.
- Directde stroom waar het heen moet.
- Beschermenhet systeem tegen te veel druk.
Je vindt deze kleppen op allerlei plaatsen, van energiecentrales en waterzuiveringsinstallaties tot de verwarmings- en koelsystemen in grote gebouwen.
Veel voorkomende typen stroomregelkleppen
Niet alle kranen zijn hetzelfde. Hier zijn een paar sleuteltypen:
- Naaldventielen:Deze zijn geweldig voor een zeer nauwkeurige, nauwkeurig afgestemde bediening, vooral in kleinere pijpen.
- Bolkleppen:Goed voor het starten, stoppen en smoren (aanpassen) van de stroom.
- Drukgecompenseerde kleppen:Een slim type klep dat het debiet stabiel houdt, zelfs als de systeemdruk verandert. Dit is superbelangrijk voor machines die een consistente snelheid nodig hebben.
- Aan/uit-kleppen (poort, kogel, vlinder):Deze kleppen zijn ontworpen om volledig open of volledig gesloten te zijn. Ze zijn niet de beste keuze voor nauwkeurige aanpassing van de stroom.
Een stapsgewijze handleiding voor het afstellen van een stroomregelklep
Door een klep aan te passen, verandert de grootte van de opening waar de vloeistof doorheen gaat. Een kleinere opening betekent minder doorstroming, en een grotere opening betekent meer doorstroming. Hoe u die aanpassing uitvoert, hangt af van het feit of de klep handmatig, pneumatisch (luchtaangedreven) of elektrisch is.
de stroom waar het heen moet.
Handmatige kleppen zijn het eenvoudigst. Je verstelt ze met de hand met een wiel, knop of schroef.
Voor een naaldventiel:
- Zoek de stelschroef.
- Draai hetrechtsomom de opening kleiner te maken en de stroom te verminderen.
- Draai hettegen de klok inom de opening groter te maken en de stroom te vergroten.
- Maak kleine bochten (zoals 1/8 van een volledige cirkel) en kijk hoe het systeem reageert.
- Zodra u het goed heeft, draait u de borgmoer vast, zodat deze niet per ongeluk verandert.
Voor een bolklep:
- Gebruik dehandwielom de interne plug omhoog of omlaag te bewegen.
- Als u eraan draait, wordt de plug ergens tussen volledig open en volledig gesloten geplaatst om de gewenste stroomsnelheid te verkrijgen.
2. Pneumatische (luchtaangedreven) kleppen afstellen
Pneumatische kleppen gebruiken perslucht om te bewegen. De aanpassing omvat vaak het regelen van de luchtstroom naar de actuator van de klep (het deel dat deze fysiek beweegt).
- Zoek destelschroefop de aandrijving.
- Draai de schroeftegen de klok inom meer lucht binnen te laten, waardoor de klep sneller open of dicht gaat.
- Sommige moderne pneumatische kleppen hebben digitale displays waarmee u eenvoudig de exacte stroom die u nodig heeft, kunt instellen en herhalen.
- Vergrendel de instelknop altijd als u klaar bent.
3. Elektrische kleppen afstellen
Elektrische kleppen maken gebruik van een elektromotor (actuator) om aanpassingen uit te voeren. Deze zijn vaak het meest nauwkeurig en kunnen door een computer worden bestuurd.
Eenvoudige aanpassing van knop/schroef:
Sommige elektrische kleppen hebben een eenvoudige knop die u met de klok mee kunt draaien om de stroom te verminderen en tegen de klok in om deze te vergroten.
Reinig en smeer de klep.
- Bij hightech systemen sluit je een laptop aan op de actuator van de afsluiter.
- Handmatige kleppen zijn het eenvoudigst. Je verstelt ze met de hand met een wiel, knop of schroef.
- U kunt limieten instellen, bepalen wat er gebeurt als het signaal wegvalt, en zeer nauwkeurige controle krijgen. Dit is gebruikelijk in complexe industriële omgevingen.
Technische noot: Hoe klepopening de stroomsnelheid beïnvloedt
Voor ingenieurs en technische kopers is het nuttig om de cijfers achter de aanpassing te begrijpen. Het debiet gaat niet alleen over hoeveel u de klep opent; het hangt ook af van het drukverschil over de klep.
- Stroomeenheden:De stroom wordt doorgaans gemeten in GPM (gallons per minuut) of l/min (liter per minuut).
- De CV-waarde:Elke klep heeft een waarde die een stroomcoëfficiënt (Cv) wordt genoemd. Dit getal geeft aan hoeveel GPM water door de klep zal stromen wanneer deze volledig open is met een drukval van 1 PSI. Een hogere Cv betekent een hogere doorstroomcapaciteit. Het metrische equivalent is de Kv-waarde.
- Het samenvoegen:Wanneer u een debietregelklep afstelt, wijzigt u de effectieve Cv-waarde op die positie. Om een doeldebiet te bereiken, moet u rekening houden met de systeemdruk. Als u bijvoorbeeld een stroom van 20 GPM nodig heeft in een systeem met een drukval van 50 PSI, draait u langzaam aan de hendel van de klep en kijkt u naar een stroommeter totdat deze uw doel raakt. Een kleine, geleidelijke aanpassing is altijd de beste aanpak.
Veiligheid voorop! Belangrijke regels voor het afstellen van kleppen
Werken met industriële systemen kan gevaarlijk zijn. Volg altijd deze veiligheidsregels:
- Stel NOOIT een klep af terwijl het systeem onder druk staat.Dit is uiterst gevaarlijk en kan ernstig letsel veroorzaken.
- Maak het systeem altijd eerst drukloos.Volg de lockout/tagout-procedures van uw werkplek om ervoor te zorgen dat niemand deze weer kan inschakelen terwijl u aan het werk bent.
- Draag de juiste veiligheidsuitrusting,zoals handschoenen en een veiligheidsbril.
- Gebruik geen moersleutel of cheaterbarop een handwiel, tenzij de instructies van de fabrikant zeggen dat dit in orde is. Je zou de klep kunnen breken.
- Voer aanpassingen langzaam en geleidelijk uitom plotselinge veranderingen te voorkomen die het systeem kunnen beschadigen.
Veelvoorkomende problemen en hoe u deze kunt oplossen
Zelfs met een perfecte afstelling kunnen er dingen misgaan. Hier volgen enkele veelvoorkomende problemen:
- Inconsistente stroom:Dit kan komen door vuil in de klep, versleten onderdelen of een slechte afstelling.Repareren:Reinig de klep en controleer op versleten onderdelen.
- Lekken:Meestal veroorzaakt door oude, versleten afdichtingen.Repareren:Vervang de afdichtingen.
- Klep vastzitten:Vuil, roest of een gebrek aan smering kunnen ervoor zorgen dat de klep vastloopt.Repareren:Reinig en smeer de klep.
- Luid geluid:Dit kan een teken zijn van een ernstig probleem, zoals cavitatie (wanneer kleine belletjes met grote kracht instorten), waardoor de klep kapot kan gaan.Repareren:Dit betekent vaak dat de klep niet de juiste maat of het juiste type is voor de klus. Raadpleeg een deskundige.
Waarom een goede aanpassing belangrijk is
De tijd nemen om een stroomregelklep correct af te stellen heeft enorme voordelen:
Door uw systeem te begrijpen en deze stappen te volgen, kunt u ervoor zorgen dat uw stroomregelkleppen hun werk perfect doen, waardoor uw activiteiten veilig en efficiënt blijven.
