Wanneer een pneumatische cilinder te snel beweegt of moeite heeft met stick-slip beweging, ligt de oplossing meestal in de juiste selectie en installatie van debietregelkleppen. Een pneumatische stroomregelklep regelt de persluchtstroom om de actuatorsnelheid te regelen, waardoor dit essentieel is voor elk geautomatiseerd systeem dat een nauwkeurige bewegingstiming vereist. In tegenstelling tot hun hydraulische tegenhangers moeten deze kleppen omgaan met samendrukbare vloeistofdynamica, waarbij drukverhoudingen en sonische stromingsomstandigheden de regelkarakteristieken fundamenteel veranderen.

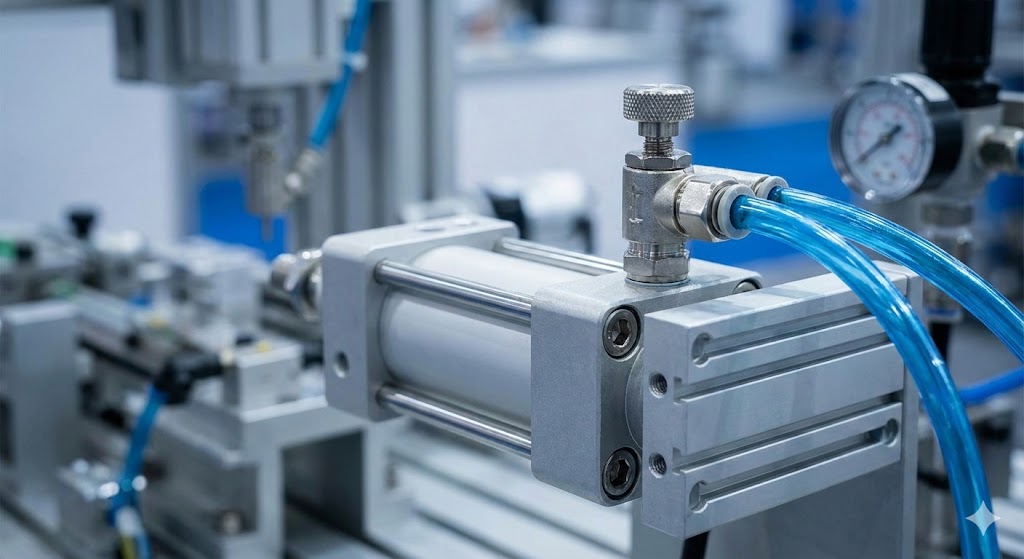

Hoe pneumatische stroomregelkleppen werken
De basisfunctie bestaat uit het creëren van een variabele restrictie in het luchtpad. Terwijl perslucht door de vernauwde opening stroomt, wordt drukenergie omgezet in kinetische energie, waardoor een drukval ontstaat die de stroomafwaartse stroomsnelheid vermindert. Maar perslucht gedraagt zich anders dan onsamendrukbare vloeistoffen, waardoor er complexiteiten ontstaan die de stabiliteit van de besturing beïnvloeden.
Wanneer lucht door een restrictie stroomt, bepaalt de relatie tussen de stroomopwaartse druk ($P_1$) en de stroomafwaartse druk ($P_2$) het stromingsregime. Bij gematigde drukdalingen neemt de stroom evenredig toe met het drukverschil. Zodra de drukverhouding $P_2/P_1$ echter onder een kritische waarde daalt (typisch rond 0,528 voor lucht), bereikt de stroomsnelheid bij de keel de lokale geluidssnelheid. Deze toestand, die verstikte stroming of sonische stroming wordt genoemd, vertegenwoordigt een fundamentele limiet.
Bij een gesmoorde stroming verhoogt het verder verlagen van de stroomafwaartse druk niet langer de massastroomsnelheid. De stroom is effectief "gemaximaliseerd" met de snelheid van het geluid door die opening. Dit fysieke fenomeen zorgt voor inherente stabiliteit in pneumatische systemen.
ISO 6358 Standaard voor stroomwaarderingTraditionele hydraulische Cv-waarden schieten tekort voor pneumatische toepassingen, omdat ze gebaseerd zijn op een onsamendrukbare waterstroom. De ISO 6358-norm pakt dit aan met twee parameters:
- Sonische geleiding (C):Maximale stroomcapaciteit onder gesmoorde omstandigheden, uitgedrukt in dm³/(s·bar).
- Kritische drukverhouding (b):Het overgangspunt tussen subsonische en sonische stroming (meestal 0,2 tot 0,5).
De stroomvergelijkingen op basis van deze parameters zijn:
Voor gesmoorde stroom wanneer $P_2/P_1 \le b$:
$$ Q = C \cdot P_1 \cdot K_t $$Voor subsonische stroming wanneer $P_2/P_1 > b$:
$$ Q = C \cdot P_1 \cdot K_t \cdot \sqrt{1 - \left(\frac{\frac{P_2}{P_1} - b}{1 - b}\right)^2} $$Waar $K_t$ de temperatuurcorrectiefactor is.

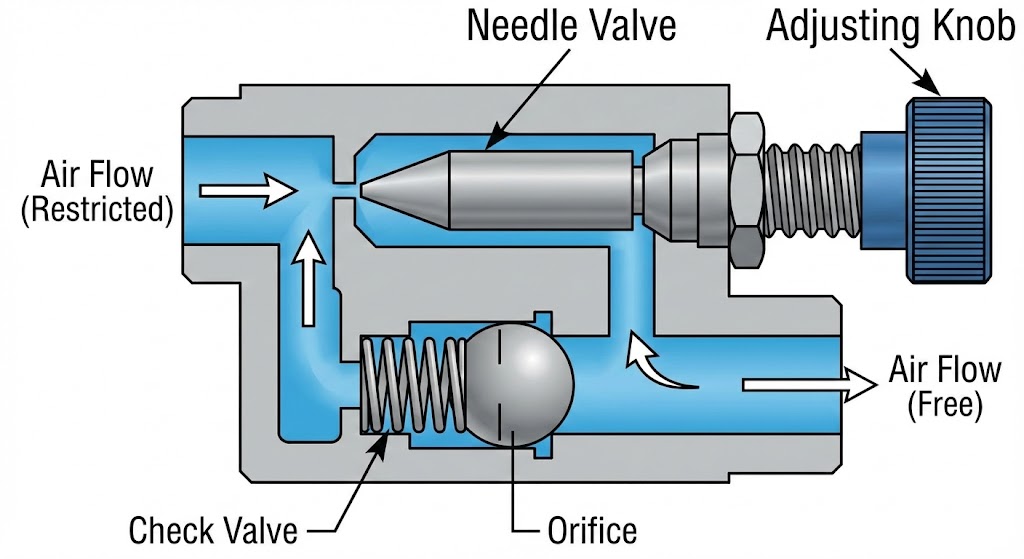

Interne constructie en componenten
Een typische snelheidsregelaar combineert twee functies in één compact lichaam: smoring en directionele terugslagklep.
Materialen kleplichaam:Selectie is afhankelijk van de omgeving. Messing met vernikkeling voldoet aan de algemene fabrieksbehoeften, terwijl geanodiseerd aluminium het gewicht vermindert. Roestvrij staal (304/316) is essentieel voor wasruimtes, en technische kunststoffen (PBT) bieden kosteneffectieve lichtgewichtoplossingen.
Naaldventielontwerp:Hoogwaardige ontwerpen maken gebruik van fijne schroefdraad (10-15 rotaties) voor nauwkeurige controle in het bereik van 10-50 mm/s. De tapse hoek beïnvloedt de karakteristieke curve: lineaire taps toelopende delen zorgen voor proportionele veranderingen, terwijl taps toelopende percentages een fijnere controle bieden bij lage openingen.
Configuratie van de terugslagklep:De geïntegreerde terugslagklep maakt een vrije doorstroming in omgekeerde richting mogelijk. Lipafdichtingstypen zijn compact maar kunnen bij lage druk lekken; bal- of schoteltypes zorgen voor een strakkere afsluiting, maar vereisen meer ruimte.
Meter-in versus meter-uit-controlestrategieën
De installatiepositie heeft een fundamentele invloed op het systeemgedrag. Dit onderscheid veroorzaakt meer veldproblemen dan enig ander aspect van pneumatische stroomregeling.
Meter-Out-controle (uitlaatbeperking)In deze configuratie zorgt de terugslagklep voor een vrije stroom in de cilinder, terwijl de naald de uitlaatlucht beperkt die de tegenoverliggende kamer verlaat. Het werkingsprincipe creëert een drukkussen. Terwijl de zuiger beweegt, creëert de uitlaatlucht tegendruk, waardoor de stijfheid wordt verbeterd en stick-slip wordt voorkomen.
Meter-In-controle (leveringsbeperking)Hier beperkt de naald de binnenkomende lucht terwijl de uitlaat vrij kan ontsnappen. Dit leidt vaak tot onstabiele bewegingen ("schokken") omdat de druk in de toevoerkamer daalt wanneer het volume toeneemt, waardoor de zuiger afslaat totdat de druk weer is opgebouwd.
"Als je twijfelt, meet dan uit." Meter-out is de standaardkeuze voor dubbelwerkende cilinders. Meter-in mag alleen worden gereserveerd voor enkelwerkende cilinders (veerretour) of specifieke softstarttoepassingen.
| Kenmerkend | Meter-uit (uitlaat) | Meter-in (toevoer) |
|---|---|---|
| Bewegingszachtheid | Uitstekend (voorkomt stick-slip) | Slecht (gevoelig voor schokken) |
| Ladingbehandeling | Goede demping bij overlopende lasten | Risico op weglopen bij zwaartekrachtbelastingen |
| Snelheidsstabiliteit | Hoog (kusseneffect) | Variabel (afhankelijk van aanbod) |
| Beste toepassingen | Dubbelwerkende cilinders | Enkelwerkende cilinders |
Klepselectie en dimensioneringsproces
Een juiste maatvoering voorkomt ondermaatse kleppen die de kracht van de actuator beperken, en te grote kleppen die de resolutie van de snelheidsregeling opofferen.
Begin met het berekenen van het vereiste debiet op basis van cilinderspecificaties:
$$ Q = \frac{A \cdot L \cdot 60}{t} $$Waar $A$ het zuigeroppervlak (cm²) is, $L$ de slaglengte (cm) en $t$ de slagtijd (seconden).
Drukdaling:Beperk de drukval over de klep tot 0,5-1,0 bar bij nominale stroom. Hogere druppels verspillen energie; extreem lage druppels duiden op een te grote klep met een slechte resolutie.
Installatie en probleemoplossing
Installeer de stroomregelklep zo dicht mogelijk bij de cilinderpoort als praktisch mogelijk is. Lange slangtrajecten creëren een samendrukbaar volume dat als een luchtveer fungeert, waardoor de respons afneemt.
Initiële aanpassing:Begin met de naald 3-4 slagen open. Als stick-slip optreedt, controleer dan de metercontrole. Als de beweging te snel is, sluit dan geleidelijk in stappen van een kwartslag.
| Symptoom | Waarschijnlijke oorzaak | Oplossing |
|---|---|---|
| Schokkerige beweging (stick-slip) | Meter-in-bediening op dubbelwerkende cilinder | Opnieuw configureren naar meter-uit |
| Snelheid verandert halverwege de slag | Fluctuatie van de leveringsdruk | Installeer een speciale regelaar |
| Geen snelheidscontrole | Verontreiniging of gebroken naald | Inspecteer filter; ventiel vervangen |
| Cilinder drijft na stop | Interne lekkage van de terugslagklep | Ventiel vervangen; contaminatie controleren |
Onderhoud en levensduur
Pneumatische stroomregelkleppen kwalificeren als onderhoudsarme componenten, maar regelmatige inspectie voorkomt onverwachte storingen.
Onder normale industriële omstandigheden met goed gefilterde lucht (minimaal 40 micron) leveren kwaliteitskleppen resultaat5-10 jaarvan de levensduur.
Levensverminderende factoren:
- Verontreinigde luchttoevoer (halve levensduur afdichting)
- Extreme temperaturen boven afdichtingsclassificaties
- Agressieve aanpassing veroorzaakt draadslijtage
- Chemische blootstelling (vereist roestvrij staal/FKM)
Naarmate industriële systemen evolueren, past pneumatische stroomregeling zich aan door sensoren en netwerkconnectiviteit te integreren. Hoewel de opkomende elektrische actuatoren precisie bieden, blijft de pneumatiek superieur voor toepassingen met hoge snelheid en korte slag, explosieve atmosferen en washdown-omgevingen waar robuuste overbelastingstolerantie vereist is.
