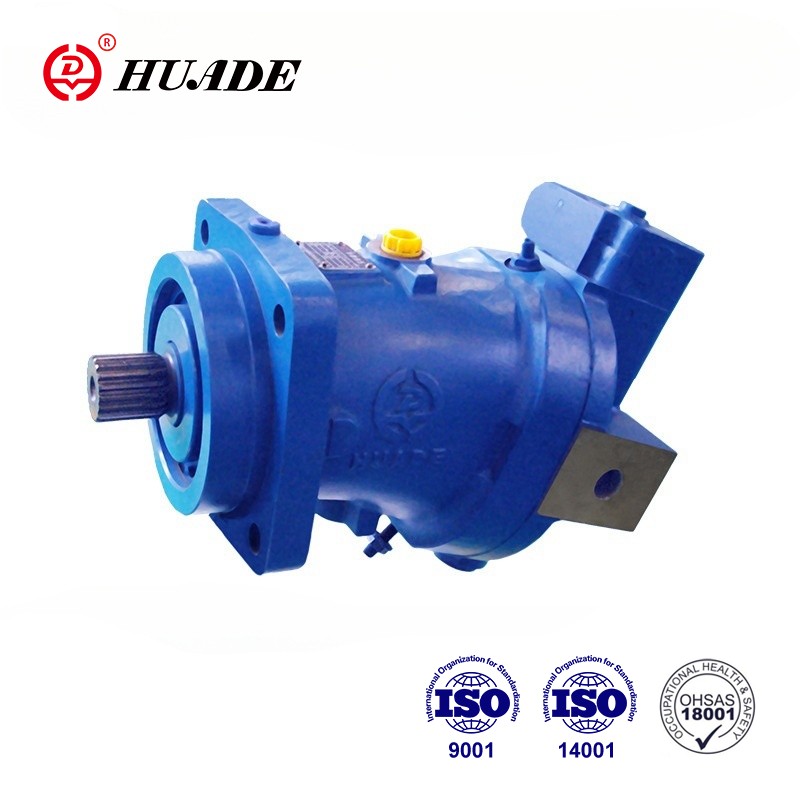

Hydraulische axiale zuigermotorenvertegenwoordigen er een van de meest geavanceerde en efficiënte oplossingen in vloeistofmachttechnologie. Deze precisie-ontwikkelde apparaten zetten hydraulische energie om in rotatie Mechanische energie, waardoor ze onmisbaar zijn in toepassingen variërend van zwaar bouwapparatuur voor precisieproductiemachines. Begrip Hun operatie onthult de elegante engineeringprincipes die modern maken Hydraulische systemen mogelijk.
Het fundamentele principe
In de kern is een hydraulische axiale zuigermotor werkt volgens het principe van Pascal, waarin staat dat de druk wordt toegepast op een Beperkte vloeistof wordt gelijk in alle richtingen overgedragen. De motorische benodigde Dit principe door gebruik te maken van hydraulische vloeistof om zuigers te aandrijven in een cirkelvormig patroon rond een centrale as. Terwijl deze zuigers teruggaan en Forth, ze creëren rotatiebeweging door een zorgvuldig ontworpen mechanisch koppelingssysteem.
De term "axiale" verwijst naar de Oriëntatie van de zuigers, die parallel aan de hoofd van de motor staan As van rotatie. Deze opstelling verschilt van radiale zuigermotoren, waar Zuigers worden loodrecht op de as geplaatst. De axiale configuratie biedt duidelijke voordelen in termen van stroomdichtheid, efficiëntie en compactheid.
Kerncomponenten en hun functies
Het cilinderblok
Het cilinderblok dient als het hart van de motor, die meerdere nauwkeurig bewerkte cilinders bevat gerangschikt symmetrisch rond de centrale as. Motoren zijn meestal tussen de vijf en negen cilinders, met zeven als een gemeenschappelijke configuratie. Elke cilinder herbergt een zuiger die axiaal beweegt als hydraulische druk wordt uitgeoefend. De Cilinderblok roteert als een eenheid, aangedreven door de collectieve werking van allemaal zuigers.
Zuigers en aansluitende elementen
Individuele zuigers passen nauw binnen binnen Cilinder, verzegeld door precisieringen om interne lekkage te voorkomen. Elke zuiger Verbindt met een verbindingsstang of slipperkussen, die de lineaire beweging overbrengt van de zuiger tot rotatiebeweging. Deze aansluitende elementen moeten bestand zijn enorme krachten met behoud van precieze uitlijning tijdens de rotatie cyclus.
De swash -plaat
De swash -plaat vertegenwoordigt misschien wel het meest ingenieuze component van de axiale zuigermotor. Deze schuine plaat, ook wel een CAM -plaat zet de lineaire beweging van de zuigers om in rotatiebeweging. Als Het cilinderblok roteert, de zuigers volgen de contour van de swash -plaat, in en uit hun cilinders gaan. De hoek van de swash -plaat rechtstreeks bepaalt de verplaatsing van elke zuigerslag en in variabele verplaatsing Motoren, deze hoek kan worden aangepast om de motorsnelheid en het koppel te regelen.
Klepplaat en poorttiming
De klepplaat regelt de timing van Hydraulische vloeistofstroom van en naar elke cilinder. Deze stationaire component Kenmerken precies gepositioneerde poorten die aansluiten bij de roterende cilinder blok. Terwijl elke cilinder voorbij de klepplaat draait, verbindt deze afwisselend naar de hogedrukinlaat en lagedrukuitlaat, om ervoor te zorgen dat Pistons Ontvang onder druk vloeistof op precies het juiste moment in hun cyclus.
De operationele cyclus
De werking van een hydraulische axiale zuiger Motor volgt een zorgvuldig georkestreerde cyclus die zich continu zo lang herhaalt als vloeistof onder druk wordt geleverd.
Inlaatfase
Tijdens de inlaatfase begint een zuiger zijn uiterlijke slag terwijl de cilinder uitsluit met de hogedrukpoort op de Klepplaat. Hydraulische vloeistof onder druk loopt in de groeiende cilinder ruimte, duwend tegen de zuiger. De gegenereerde kracht hangt af van zowel de hydraulische druk en het effectieve gebied van de zuiger.
Vermogensfase
Terwijl de cilinder blijft roteren, de Zuiger bereikt maximale uitbreiding en begint zijn binnenwaartse slag. De onder druk gezet Vloeistof gevangen in de cilinder oefent kracht uit op de zuiger, die dit overbrengt dwing door de verbindingsstang naar de swash -plaat. Omdat de swash -plaat is Deze axiale kracht wordt onder een hoek gefixeerd en creëert een rotatiemoment, dat bijdraagt naar het uitgangskoppel van de motor.
Uitlaatfase
Wanneer de cilinder aansluit op de lagedrukpoort, de gecomprimeerde vloeistof wordt verdreven als de zuiger zijn voltooid is binnenwaartse slag. Deze timing zorgt ervoor dat elke cilinder wordt geleegd van gebruikte vloeistof Voordat u begint met de volgende inlaatcyclus. De precieze timing van deze klepactie is cruciaal voor het behoud van een soepele werking en het voorkomen van drukverliezen.
Variabele verplaatsingstechnologie
Veel moderne axiale zuigermotoren komen voor Variabele verplaatsingsmogelijkheden, bereikt door de swash -plaathoek aan te passen. Wanneer de swash -plaathoek toeneemt, ervaren zuigers langere beroertes, resulterend in een grotere verplaatsing per revolutie en een hoger koppel bij lager snelheden. Omgekeerd vermindert het verminderen van de swash -plaathoek de verplaatsing, waardoor hogere rotatiesnelheden met een verminderd koppel kunnen worden verlaagd.
Deze variabele verplaatsingsfunctie biedt Uitzonderlijke controleflexibiliteit. Elektronische bedieningselementen kunnen zich automatisch aanpassen De swash -plaathoek op basis van belastingsvereisten, waardoor de efficiëntie over de hele plaats wordt geoptimaliseerd Een breed scala aan bedrijfsomstandigheden. Sommige geavanceerde systemen kunnen zelfs bereiken nul verplaatsing, effectief stoppen van de motor zonder te onderbreken hydraulische stroom.
Efficiëntie en prestaties Kenmerken
Hydraulische axiale zuigermotoren bereiken Opmerkelijk hoog rendementsniveaus, vaak meer dan 95% in een optimale werking voorwaarden. Deze efficiëntie komt voort uit verschillende ontwerpfactoren, waaronder Minimale interne lekkage, precieze componenttoleranties en geoptimaliseerde vloeistof Dynamiek. De axiale opstelling draagt bij aan deze efficiëntie door te bieden Evenwichtige radiale krachten die lagerbelastingen en mechanische wrijving verminderen.
De power-to-weight ratio van deze motoren is uitzonderlijk, waardoor ze ideaal zijn voor mobiele applicaties waar gewicht is kritisch. Een enkele motor kan een enorm koppel produceren met behoud relatief compacte dimensies. Bovendien, de inherente overbelastingsbeveiliging van hydraulische systemen betekent dat deze motoren tijdelijke overbelastingen kunnen verwerken zonder schade.
Toepassingen en voordelen
Hydraulische axiale zuigermotoren vinden Toepassingen in verschillende industrieën. In bouwapparatuur voeden ze De sporen van graafmachines en de wielen van laders. Mariene toepassingen omvatten Anchor -ankerlieren en voortstuwingssystemen. Industrieel gebruik varieert van transportband Rijdt naar machine -gereedschapsspillen.
De voordelen van axiale zuigermotoren Uitgaan verder dan hun hoge efficiëntie en vermogensdichtheid. Ze bieden uitstekend Snelheidsregeling, kan in beide richtingen werken met gelijke prestaties, en Zorg voor directe start- en stopmogelijkheden. Hun vermogen om te onderhouden Constant koppel over verschillende snelheden maakt ze ideaal voor toepassingen vereisen precieze bewegingscontrole.
