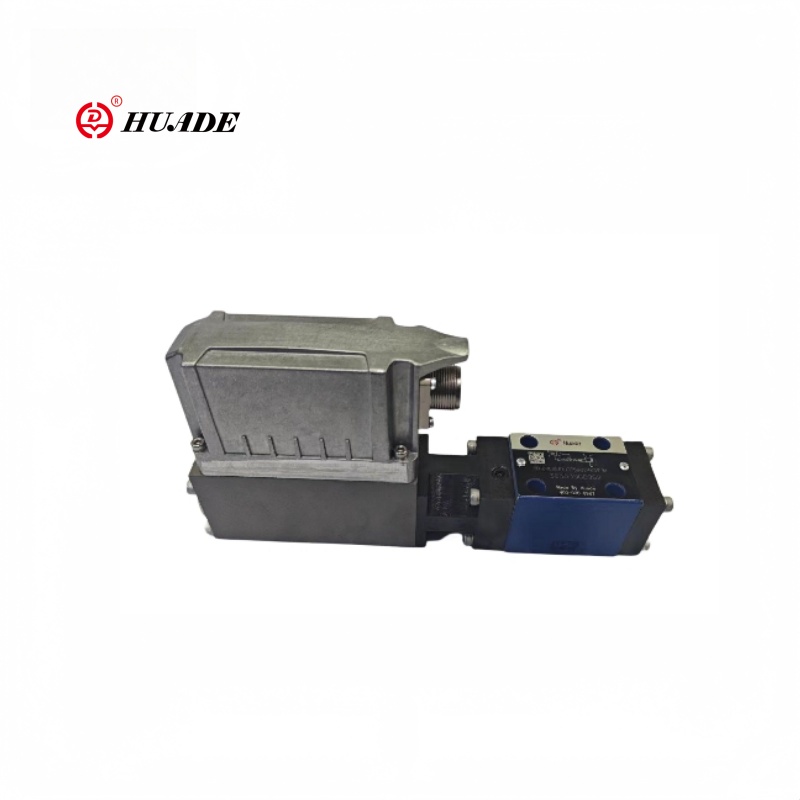

Proportionele druk reducerende klep drebe 6x-1x

De zes-wegen piloot-bediende proportionele drukvermindering klep Drebe 6x-1x-serie neemt een pilootontwerp aan, dat de hoofddrijfkracht van de hoofdklep kan verminderen en de responssnelheid kan verbeteren (frequentierespons kan meer dan 10Hz bereiken). De zes-wegstructuur vermindert de complexiteit van de pijpleiding en is geschikt voor compacte ruimtes. Valve drebe 6x-1x ondersteunt standaard industriële communicatieprotocollen (zoals Profinet, EtherCat), die gemakkelijk te integreren is in intelligente hydraulische systemen.

Productparameter van proportionele drukverminderingsklep Drebe 6x-1x

Productfunctie en toepassing van proportionele drukverminderingsklep Drebe 6x-1x

Functies:

▶ Piloot bediende kleppen met positiefeedback en ingebouwde elektronica voor het verlagen van de systeemdruk bij de consument (alleen pilootolie interne)

▶ 3-weg versie (P-A/A -T), PMIN = PT

▶ Verstelbaar door de positie van het anker tegen de compressieveer

▶ Positiegestuurde, minimale hysterese <1 %, snelle responstijden, zie Technische gegevens

▶ Drukbeperking tot een veilig niveau, zelfs met defecte elektronica (solenoïde stroom i> iMax)

▶ Voor subplate-bevestiging, montagegatconfiguratie naar ISO 4401-03-02-0-05. Subplaten volgens catalogusblad RE45053 (afzonderlijk bestellen)

▶ Plug-in connector naar DIN 43563-AM6, zie Catalogus Sheet Re 08008 (afzonderlijk bestellen)

▶ Gegevens voor de ingebouwde trigger-elektronica

Sollicitatie:

Proportionele drukreducerende klep Drebe 6x-1x-serie is een krachtige component in industriële hydraulische systemen, geschikt voor complexe werkomstandigheden die precieze drukregeling en dynamische respons vereisen, zoals bouwmachines, metallurgische apparatuur, spuitgietmachines en diefstalige machines.

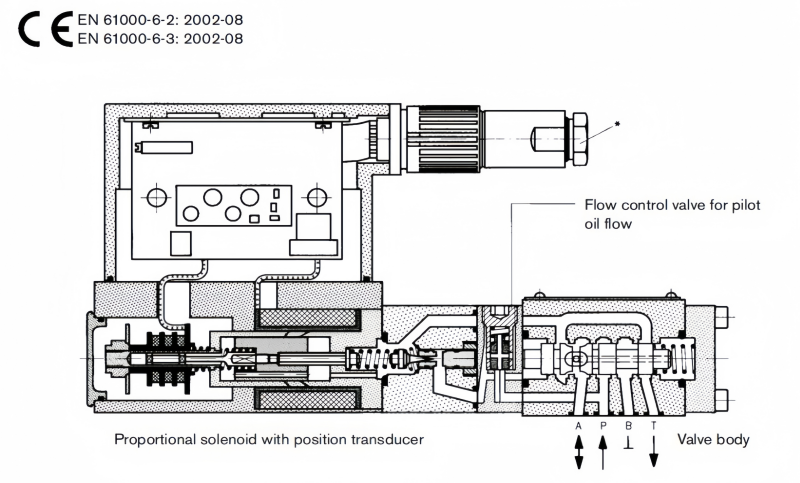

Functie en sectie van proportionele drukverminderingsklep Drebe 6x-1x

Algemeen

Type drebe6x proportionele druk reducerende kleppen worden piloot bediend met een 3-weg hoofdstadium.

De pilootklep (pilootstadium van de drukverlichting) wordt intern geleverd met een gecontroleerde stroom pilootolie via P.

De kleppen worden geactiveerd door middel van een positie-gecontroleerde proportionele solenoïde met ingebouwde elektronica.

Met deze kleppen kan de druk in een (consument) oneindig worden aangepast en verminderd ten opzichte van het setpoint.

Basisprincipe

Om de systeemdruk in A aan te passen, wordt een setpoint ingesteld in de trigger -elektronica. Op basis van dit setpoint regelt de elektronica de positie van de solenoïde tegen de veerkracht. De proportionele solenoïde is precies gepositioneerd op de veerkarakteristieke curve. De pilootfase wordt geleverd met olie van P bij een stroomsnelheid van <0,6 L/min via een stroomregelklep. De pilootdruk wordt vergeleken met de consumentendruk (plus veer) in A en gereguleerd.

De veer resulteert in Pamin = P in T.

Drukbeperking voor maximale veiligheid

Als een fout optreedt in de elektronica, zodat de solenoïde stroom (IMAX) het gespecificeerde niveau op een ongecontroleerde manier zou overschrijden, kan de druk niet boven het niveau worden bepaald dat wordt bepaald door

de maximale veerkracht.
