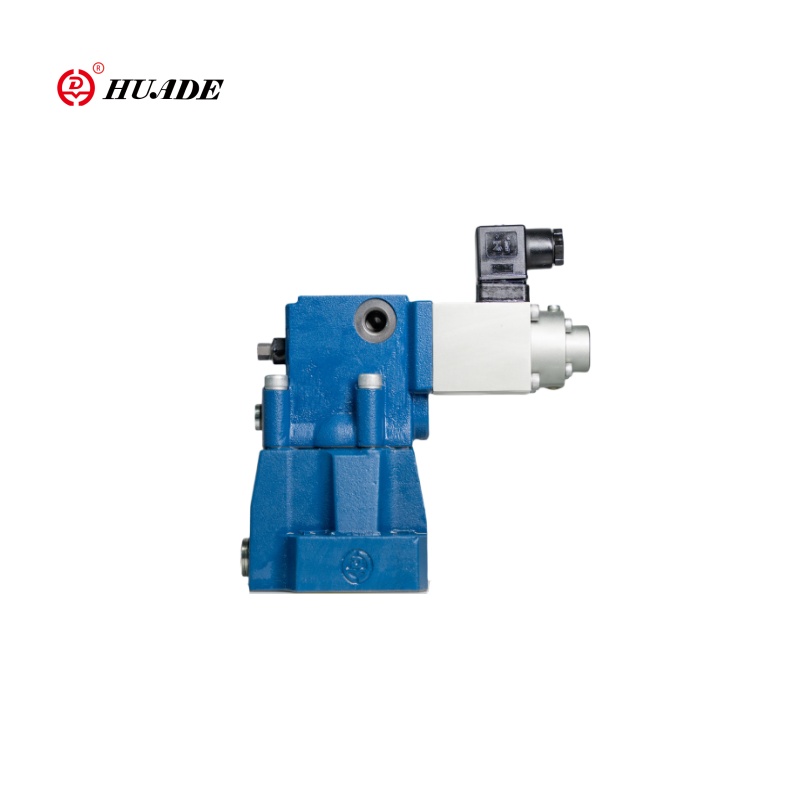

De DBE -serie proportionele drukverminderingsklep kan de systeemdruk soepel instellen door de werking van een proportionele solenoïde, waardoor verschillende werkvereisten voldoen. De kenmerken van dit product omvatten precieze controle, stabiliteit en betrouwbaarheid en gemakkelijk te onderhouden. Proportionele drukreducerende klep DBE is beschikbaar in meerdere modellen en specificaties om te voldoen aan verschillende behoeften. Huade Hyraulic produceert bijvoorbeeld modellen zoals de DBE10-30B/315YMDREM en DBE20-30B/200XYM PROORTIONALE DRUK RESERATE KLEVEN, die verschillende werkdrukbereiken en stromingskenmerken hebben, waardoor gebruikers volgens hun behoeften kunnen selecteren.
| Hydraulische gegevens | ||||
| Max. Operationele drukpoorten A. B en X (MPA) | 31.5 | |||
| Retourdruk (MPA) | Poort y, gescheiden en met nul druk op tank | |||
| Max. Settable druk (MPA) | 5. 10. 20. 31.5 Hetzelfde als drukfase | |||
| Min. Settable druk (MPA) | Zie karakteristieke curven | |||
| Max. Drukveiligheid (MPA) | Regelbare druk | |||
| 5 | 10 | 20 | 31.5 | |
| 1 tot 62 | 1 tot 122 | 1 tot 222 | 1 tot 342 | |
| Max. Flow (l/min) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Pilootstroom (l/min) | 0,7 tot 2 | |||
| Lineariteit (%) | ± 3,5 | |||
| Herhaalbaarheid (%) | <± 2 | |||
| Typische variatie (%) | <± 2 max. druk | |||
| Hysterese (%) | Met piek ± 1,5 van max.pressure. Zonder piek ± 4,5 van max. | |||
| Wisselingstijd | 30 to 150 | |||
| Drukvocht | Minerale olie (voor NBR -afdichting), fosfaatester (voor FPM -afdichting) | |||
| Viscositeitsbereik (mm2/s) | 2.8 tot 380 | |||
| Drukvloeistoftemperatuurbereik (℃) | -20 tot+70 | |||
| Mate van besmetting (μm) | ≤20 (aanbeveling 10) | |||
| Elektrische technische gegevens | |
| Versterker | VT-200G40 geleverd met klep samen |
| Voedingsspanning | DC |
| Min.control stroom (a) | 0.1 |
| Max.Control Currenl (A) | 0.8 |
| Spoelweerstand （ω） | Koude waarde op 20 ℃ is 19,5; Max.wam -waarde is 28.8 |
| Drukvloeistoftemperatuurbereik (℃) | +50 |
| Werkstaat | Doorgaan |
| Klepbeveiliging | IP65 |
| Elektrische verbindingen | plug |
Functies:
▶ voor montage van subplaatsen
▶ ingekapseld in blok
▶ Optioneel extra maximale drukbeperking door middel van een veerbelaste pilootregelklep
▶ Klep- en elektronische bedieningsvorm één bron
Sollicitatie:
De DBE -serie proportionele drukontlastklep wordt veel gebruikt in verschillende hydraulische systemen die precieze drukregeling vereisen, zoals bouwmachines, metallurgische apparatuur, scheepsbouw en andere velden. Ze spelen een cruciale rol op deze gebieden, waardoor de stabiliteit en betrouwbaarheid van de systemen wordt verbeterd.

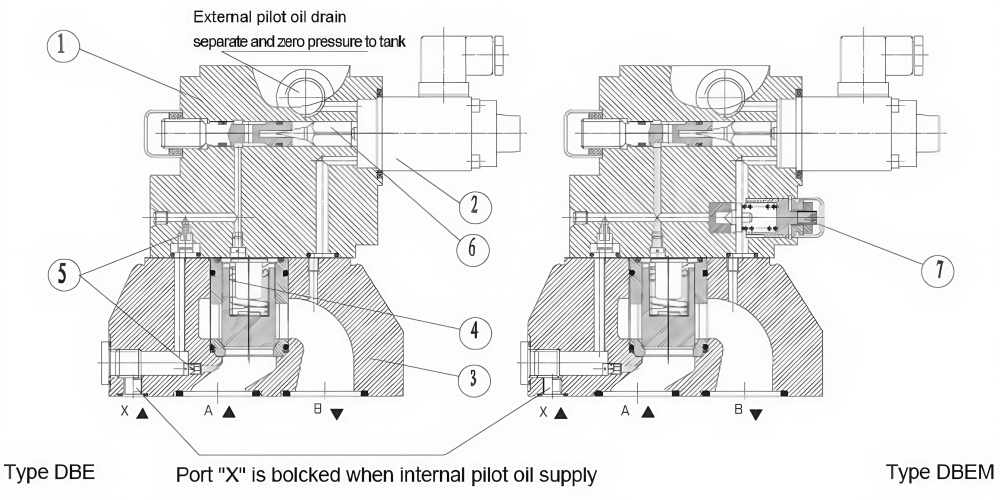

Deze kleppen bestaan in principe uit de pilootregelklep (1) met proportionele solenoïde (2) en de hoofdklep (3) met hoofdspoolinzet (4).
Type DBE:
De aanpassing van de druk is opdrachtwaarde afhankelijk via een proportionele solenoïde (2). De druk aanwezig in haven A werkt aan de onderkant van de hoofdspoel (4). Tegelijkertijd werkt deze druk aan de laden aan de veer geladen zijde van de hoofdspoel (4) via orificies (5). De hydraulische kracht werkt op de pilootpoppet (6). Wanneer de hydraulische kracht over komt, komt de solenoïde kracht dan de pilootpopet (6) opent. Vanwege het feit dat de pilootolie nu kan stromen naar tanken via Port Y, treedt een drukval op bij de hoofdspoel (4) die op de hoofdspoel werkt en tegen de kracht van de retourveer optilt. De verbinding van A tot B wordt geopend en er is geen druk meer in druk
Structuur van Proportionele drukontlastklep DBE
