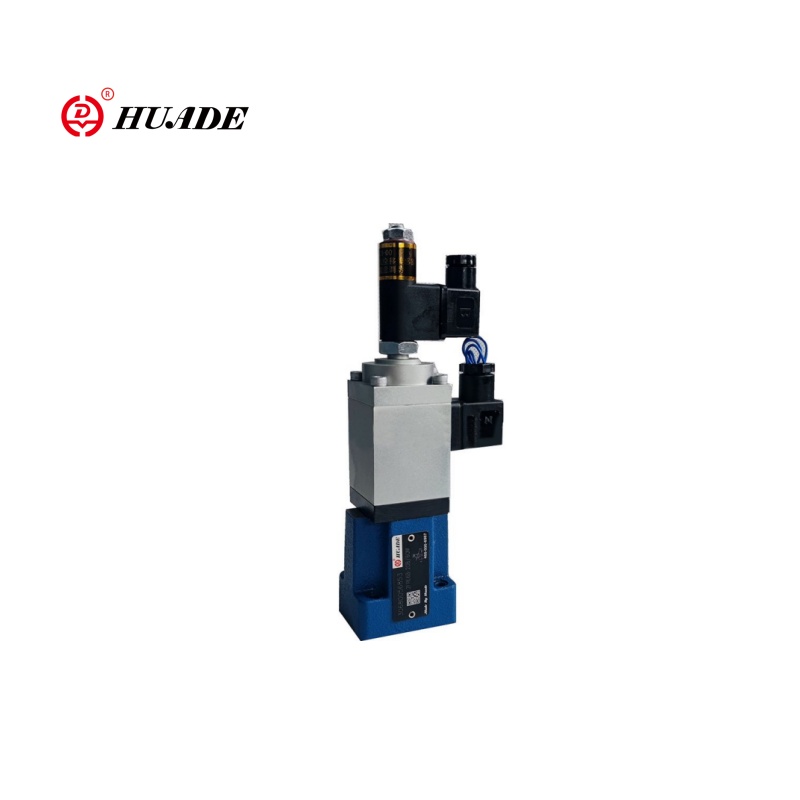

Beschouw een proportionele stroomregelklep als de ‘slimme dimmerschakelaar’ van hydraulische systemen. Net zoals u met een dimmerschakelaar kunt bepalen hoe helder een licht wordt, kunt u met deze kleppen precies bepalen hoe snel hydraulische olie door uw systeem stroomt. [Begrijp eerstwat proportionele kleppen zijn.]
Waarom dit belangrijk is:
Traditionele hydraulische kleppen zijn volledig open of volledig gesloten, zoals een gewone lichtschakelaar. Proportionele kleppen zorgen voor een soepele, nauwkeurige bediening, net als die dimmerschakelaar. Deze soepele controle betekent:
- Minder schokken en trillingen in uw machines
- Nauwkeuriger beweging van hydraulische cilinders en motoren
- Betere energie-efficiëntie
- Soepeler bediening in het algemeen
Het basisconcept
Zo werkt het in eenvoudige bewoordingen:
Elektrische ingang
Je stuurt een elektrisch signaal (meestal 4-20 mA of 0-10V) naar de klep
Proportionele reactie
De klep gaat proportioneel met dat signaal open
Stroomcontrole
Meer signaal = meer stroom, minder signaal = minder stroom
Vlotte bediening
Veranderingen gebeuren geleidelijk, niet plotseling
Deze proportionele relatie maakt deze kleppen zo waardevol in moderne hydraulische systemen.
Waarom ze ertoe doen: de evolutie van eenvoudige naar slimme bediening
De oude manier: Bang-Bang-controle
In het verleden gebruikten de meeste hydraulische systemen eenvoudige aan/uit-kleppen ("bang-bang" -bediening genoemd). Deze kleppen hadden twee instellingen:
- Volledig geopend:Maximale stroom
- Volledig gesloten:Geen stroom
Problemen met bang-bang-controle:
- Plotselinge drukpieken wanneer kleppen snel open of dicht gaan
- Trillingen en mechanische belasting van apparatuur
- Moeite met het bereiken van precieze snelheden of posities
- Energieverspilling door constante full-flow werking
De nieuwe weg: proportionele controle
Proportionele kleppen hebben alles veranderd door te zorgen voor:
Soepele acceleratie
In plaats van een schokkerige start-stopbeweging beweegt de machine soepel van rust naar volle snelheid.
Nauwkeurige snelheidsregeling
Voor verschillende delen van een machinecyclus kunt u exacte snelheden instellen.
Energie-efficiëntie
Het systeem gebruikt alleen de stroom die het nodig heeft, wanneer het dat nodig heeft.
Betere productkwaliteit
Een soepelere beweging betekent betere resultaten in productieprocessen.
Minder onderhoud
Minder schokken en trillingen betekent een langere levensduur van de apparatuur.
Impact in de echte wereld
Denk aan een spuitgietmachine die kunststof onderdelen maakt:
- Oud systeem:De injectieram bewoog op volle snelheid of stopte volledig, wat defecten en materiaalverspilling veroorzaakte
- Nieuw systeem:De ramsnelheid varieert soepel gedurende de injectiecyclus, waardoor consistente onderdelen van hoge kwaliteit worden geproduceerd
Deze evolutie van eenvoudige naar slimme bediening heeft proportionele kleppen essentieel gemaakt in de moderne productie.
Hoe ze werken: binnen de technologie
Als u begrijpt hoe proportionele stroomregelkleppen werken, kunt u ze beter kiezen en gebruiken. Laten we de belangrijkste componenten opsplitsen.
[Leer het volledigewerkingsprincipe van proportionele kleppen]
1. De proportionele solenoïde: het brein
De proportionele solenoïde is als het brein van de klep. In tegenstelling tot gewone elektromagneten die aan of uit staan, kunnen proportionele elektromagneten verschillende hoeveelheden kracht creëren op basis van het elektrische signaal dat ze ontvangen.
Hoe het werkt:
- Ontvangt elektrisch signaal (stroom of spanning)
- Creëert een magnetische kracht die evenredig is aan dat signaal
- Meer signaal = meer magnetische kracht
- Deze kracht beweegt de interne onderdelen van de klep
Belangrijkste kenmerken:
- Maakt gebruik van gelijkstroom voor een soepele werking
- Maakt vaak gebruik van PWM-signalen (pulsbreedtemodulatie) rond de 200 Hz
- Kan 'dither' omvatten: kleine trillingen die wrijving verminderen
2. De spoel en het klephuis: de stroomregelaar
In het kleplichaam zit een nauwkeurig bewerkte cilinder, een zogenaamde spoel. Deze spoel schuift heen en weer om de stroom te regelen.
Ontwerpkenmerken van de spoel
- Meetinkepingen:Er zijn speciale vormen (V, U of rechthoekig) in de spoel gesneden die bepalen hoe de stroom verandert met de positie van de spoel
- Overlap kenmerken:Hoe de randen van de spoel uitgelijnd zijn met de poorten, heeft invloed op de kleprespons
Stroomkenmerken
- Lineaire stroom:De stroom neemt proportioneel toe met de beweging van de spoel
- Progressieve stroom:De stroming neemt meer toe bij grotere openingen, waardoor een fijnere controle ontstaat bij lage stromingen
3. Drukcompensatie: behoud van een consistente stroom
Een van de belangrijkste kenmerken van hoogwaardige proportionele kleppen is drukcompensatie. Dit systeem zorgt ervoor dat de stroom constant blijft, zelfs als de belastingsdruk verandert.
Het probleem zonder compensatie:Als u een zware last tilt, neemt de tegendruk toe, waardoor de doorstroming afneemt, zelfs als de klepopening hetzelfde blijft.
De oplossing:Een drukcompensator past automatisch de drukval over de hoofdspoel aan om deze constant te houden.
Voordelen:
- Debiet is alleen afhankelijk van het klepsignaal, niet van de belasting
- Voorspelbaar systeemgedrag
- Gemakkelijker programmeren en besturen
4. Feedbacksystemen: nauwkeurigheid garanderen
Proportionele kleppen uit het hogere segment omvatten feedbacksystemen die de werkelijke spoelpositie bewaken en deze vergelijken met de gewenste positie.
| Ventieltype | Feedback | Nauwkeurigheid | Kosten | Toepassingen |
|---|---|---|---|---|
| Open-loop kleppen | Geen feedback | Gematigd | Lager | Basistoepassingen |
| Gesloten kleppen | LVDT-sensoren | Hoog | Hoger | Precisie toepassingen |
Soorten proportionele stroomregelkleppen
Proportionele kleppen zijn er in verschillende configuraties. Als u deze typen begrijpt, kunt u de juiste keuze maken voor uw toepassing.
Door aandrijfmechanisme
Direct werkende kleppen
De solenoïde beweegt de spoel rechtstreeks
- Snelle reactie (5-10 milliseconden)
- Compact formaat
- Eenvoudig ontwerp
Beperkingen:Beperkt tot kleinere stromen (<50 L/min) en drukken (<210 bar)
Beste voor:Kleine systemen, medische apparaten, pilottrappen voor grotere kleppen
Voorgestuurde kleppen (tweetraps)
Een kleine stuurklep regelt de oliestroom om de hoofdspoel te verplaatsen
- Kan hoge debieten aan (tot 1600 l/min)
- Hoge drukken (tot 350 bar)
Beperkingen:Langzamere respons (~100 ms)
Beste voor:Zware machines, grote industriële systemen, toepassingen met hoog vermogen
Op functie
Stroomregelkleppen
- De primaire taak is het regelen van de stroomsnelheid
- Meestal 2-weg- of 3-wegconfiguraties
- Vaak inclusief drukcompensatie
- Regel de snelheid van de actuator
Directionele regelkleppen
- Controleer zowel de stroom als de richting
- Typisch 4-wegkleppen met 3 standen
- Vervang meerdere eenvoudige kleppen
- Regelcilinder of motorrichting en snelheid
Drukregelkleppen
- Regel de systeemdruk in plaats van de stroom
- Inclusief overdrukventielen en drukreduceerventielen
- Zorg voor een veilige bedrijfsdruk
Proportioneel versus andere kleptypen
Als u begrijpt hoe proportionele kleppen zich verhouden tot andere technologieën, kunt u betere beslissingen nemen.
Proportionele versus aan/uit-kleppen
| Functie | Aan/uit-kleppen | Proportionele kleppen |
|---|---|---|
| Controletype | Binair (open/gesloten) | Continu (variabel) |
| Stroomcontrole | Volledige stroom of geen stroom | Elke stroom van 0-100% |
| Systeemschok | Hoog (plotselinge veranderingen) | Laag (vloeiende overgangen) |
| Energieverbruik | Vaak verspillend | Efficiënt (matchen met de vraag) |
| Complexiteit | Eenvoudige schakelingen | Complexere elektronica |
| Kosten | Lage initiële kosten | Hogere initiële kosten |
Proportionele versus servokleppen
| Functie | Proportionele kleppen | Servokleppen |
|---|---|---|
| Nauwkeurigheid | Goed (±2-5%) | Uitstekend (±0,5%) |
| Reactiesnelheid | Matig (2-50 Hz) | Zeer snel (>100 Hz) |
| Kosten | Gematigd | Hoog (10-20x meer) |
| Verontreinigingstolerantie | Hoog | Laag (zeer schone olie nodig) |
| Complexiteit | Gematigd | Hoog |
| Onderhoud | Standaard | Gespecialiseerd |
Wanneer moet u elk type kiezen?
Kies aan/uit-kleppen wanneer:
- U heeft alleen een eenvoudige open/dicht-bediening nodig
- De kosten zijn de voornaamste zorg
- De toepassing kan schokken en trillingen verdragen
- Nauwkeurige controle is niet vereist
Kies proportionele kleppen wanneer:
- U hebt variabele snelheids- of positieregeling nodig
- Een soepele werking is belangrijk
- Energie-efficiëntie is belangrijk
- Gematigde precisie is voldoende
- Werken in typische industriële omgevingen
Voor hydraulische specificaties, ziehydraulische proportionele kleppengeleider
Kies servokleppen wanneer:
- Er is ultrahoge precisie vereist
- Er is een zeer snelle reactie nodig
- De kosten zijn ondergeschikt aan de prestaties
- U kunt zeer schone hydraulische vloeistof behouden
- Toepassing vereist dit (lucht- en ruimtevaart, testen)
Belangrijke prestatiestatistieken die u moet kennen
Bij het selecteren van een proportionele klep bepalen verschillende prestatiegegevens hoe goed deze in uw toepassing zal werken.
Stroom- en drukwaarden
Maximale stroomsnelheid
- Meestal gespecificeerd bij een standaard drukval (zoals 5 bar of 70 psi)
- Typische bereiken: 7-1000 l/min (2-260 GPM)
- Kies op basis van uw actuatorsnelheidsvereisten
Maximale druk
- Veilige werkdruklimiet
- Typische bereiken: 280-400 bar (4000-5800 psi)
- Moet de maximale druk van uw systeem overschrijden
Drukdaling
- Drukverlies over de klep bij nominale stroom
- Lager is beter voor de efficiëntie
- Typisch: 5-35 bar (70-500 psi) bij nominale stroom
Nauwkeurigheid en herhaalbaarheid
Hysterese
Uitgangsverschil bij het naderen van hetzelfde punt vanuit verschillende richtingen
- Typisch: 2-5% van volledige schaal
- Lager is beter voor precisietoepassingen
Lineariteit
Hoe nauw de stroming van de klep het ingangssignaal volgt
- Typisch: ±2% van volledige schaal
- Lineaire kleppen zijn gemakkelijker te bedienen
Herhaalbaarheid
Consistentie bij terugkeer naar hetzelfde ingangssignaal
- Typisch: ±1-3% van volledige schaal
- Belangrijk voor een consistente productie
Dode band
Bereik van ingangssignaal dat geen uitgangssignaal produceert
- Typisch: 2-5% van het volledige signaalbereik
- Veroorzaakt door overlap van de spoel, noodzakelijk voor afdichting
Prestatievergelijkingstabel
| Ventieltype | Stroombereik | Druk | Reactietijd | Hysterese | Verontreinigingstolerantie | Relatieve kosten |
|---|---|---|---|---|---|---|
| Basis proportioneel | 7-100 l/min | Tot 280 bar | 20-100 ms | 3-5% | Hoog | 2-4x |
| Proportioneel met gesloten lus | 7-1000 l/min | Tot 350 bar | 10-50 ms | 1-2% | Hoog | 4-8x |
| Servo-proportioneel | 10-500 l/min | Tot 350 bar | 5-20 ms | <1% | Gematigd | 8-15x |
