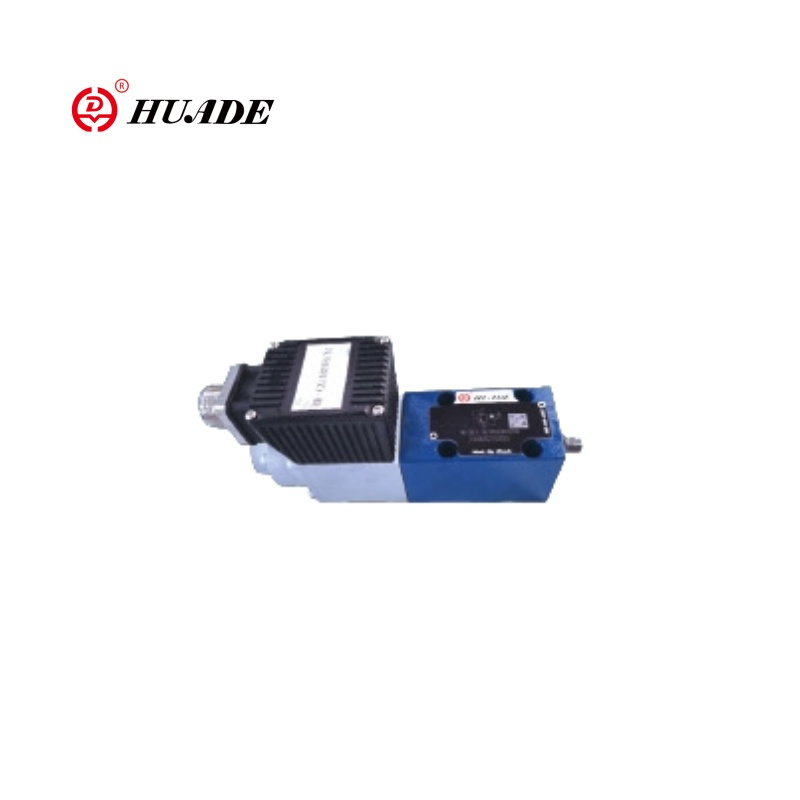

Proportionele drukontlastklep Dbee-1x

De Dbee-1x proportionele reliëfklep wordt aangedreven door een proportionele solenoïde, met een schroefdraadverbinding en een verwijderbare spoel. Het integreert een elektronische controller (OBE), waardoor meer precieze en handiger controle mogelijk is. Deze klep wordt voornamelijk gebruikt om de systeemdruk te beperken en kan de gewenste systeemdruklimiet oneindig instellen op basis van elektrische ingangswaarden. Proportioneel kleptype DBee-1x voldoet aan CE-gecertificeerde vereisten. De proportionele klep van Huade Dbee-1x kan hetzelfde model vervangen dat wordt aangeboden door Rexroth.

Productparameter van proportionele drukontlastklep Dbee-1x

Productfunctie en toepassing van proportionele drukontlastklep Dbee-1x

Functies:

▶ Klep voor het beperken van een systeemdruk

▶ Actuatie via proportionele solenoïden

▶ Voor het monteren van subplaat of sandwichplaatontwerp

▶ Klep- en besturingselektronica van een enkele bron

▶ Types HD-Dbee met geïntegreerde besturingselektronica

① Low voorbeeld verspreiding van de karakteristieke curve van de opdrachtwaarde drukkarakteristiek

② onafhankelijk verstelbare op- en omlaag hellingen

Sollicitatie:

Proportionele reliëfklep Dbee-1x heeft brede toepassingsperspectieven op verschillende gebieden zoals engineering machines, metallurgische apparatuur, scheepsbouw, enzovoort.

Functie en sectie van proportionele drukontlastklep Dbee-1x

Proportionele drukontlastingskleppen, typen HD-DBE worden bediend door middel van een proportionele solenoïde. Deze kleppen worden gebruikt om een ​​systeemdruk te beperken. Met deze kleppen is het mogelijk om de systeemdruk, die beperkt is, steveneloos aan te passen, in relatie tot de elektrische opdrachtwaarde.

Deze kleppen bestaan ​​in principe uit een proportionele solenoïde (1), de behuizing (2), de kleppatroon (3), de spoel (4) en de pilootpoppet (8). De proportionele solenoïde zet de elektrische stroom evenredig om in een mechanische kracht. Een toename van de stroom veroorzaakt een overeenkomstige stijging van de solenoïde kracht. De solenoïde armatuurkamer is gevuld met hydraulische vloeistof en is druk in balans. De instelling van de systeemdruk wordt uitgevoerd via de proportionele solenoïden (1) in relatie tot de opdrachtwaarde. Druk die voortkomt uit het systeem in poort P werkt aan de rechterkant van de spoel (4). Tegelijkertijd werkt de systeemdruk via de besturingslijn (6) die is uitgerust met een opening (5) aan de veerbelaste zijde van de spoel (4). Via een verder geweer (7) werkt de systeemdruk op de pilootpopet (8) tegen de kracht van de proportionele solenoïde (1). Zodra de systeemdruk de vooraf ingestelde waarde heeft bereikt, lift de pilootpoppet (8) van zijn stoel. Afhankelijk van het model kan pilootolie nu extern wegstromen via poort A (y) of intern in de tank, dit heeft het effect van het beperken van de druk aan de veerbelaste zijde van de spoel (4). Als de systeemdruk enigszins blijft stijgen, duwt de hogere druk aan de rechterkant van de spoel de spoel naar links in controlepositie P naar T. op een minimale regelingstroom die reageert op een opdrachtwaarde van nul -de minimale regerende druk wordt ingesteld.

Structuur van proportionele drukontlastklep DBE-1x

Structuur van proportionele drukontlastklep Dbee-1x

In termen van functioneel ontwerp komt het in feite overeen met de DBE -proportionele ontlastingskleppen. Het enige verschil is dat de proportionele solenoïde is uitgerust met een behuizing ⑩, waarbinnen de elektronische controller is gebouwd. Voedingsvoorziening en instelspanning worden ontvangen via een plug-in connector (11).

De ingestelde puntdrukkarakteristiekcurve wordt door de fabrikant vooraf ingesteld op basis van het principe van minimale productietoleranties. De hellingstijden voor drukverhoging en afname kunnen onafhankelijk worden aangepast met behulp van respectieve potentiometers.

Symbool van proportionele drukontlastklep Dbee-1x
