Axiale zuigerpompenbehoren tot de meest Geavanceerde en efficiënte hydraulische pompen in moderne industriële toepassingen. Van bouwapparatuur en vliegtuigsystemen tot productiemachines, Deze pompen bieden het hoge drukvocht dat nodig is om te eisen bewerkingen. Maar hoe converteren deze engineering zich precies mechanisch energie in hydraulische druk? Laten we diep in de fascinerende wereld van duiken Axiale zuigerpompen en verkennen hun innerlijke werking.
Inzicht in de basis
Een axiale zuigerpomp is positief Verplaatsing hydraulische pomp die zuigers gebruikt die in een cirkelvormig patroon zijn gerangschikt rond een centrale as. In tegenstelling tot radiale zuigerpompen waar zuigers bewegen Loopbaar voor de aandrijfas, axiale zuigerpompen hebben zuigers die bewegen Parallel aan de asas. Deze unieke configuratie zorgt voor compact ontwerp Terwijl u uitzonderlijke prestatiekenmerken levert.
Het fundamentele principe achter alle axiale zuigerpompen zijn relatief eenvoudig: zoals zuigers in hun Cilinders creëren ze afwisselende zuig- en ontladingscycli. Tijdens de Zuigslag, zuigers trekken vloeistof in de cilinderkamers. Tijdens de Compressieslag, ze dwingen de vloeistof uit bij hoge druk. De gecoördineerde Motie van meerdere zuigers zorgt voor continue, gladde vloeistofstroom.
Kerncomponenten en architectuur
Het hart van een axiale zuigerpomp bestaat van verschillende kritieke componenten die in perfecte harmonie werken. Het cilinderblok, of vat, herbergt meerdere zuigers gerangschikt in een nauwkeurig cirkelvormig patroon. Meestal zijn deze pompen tussen 5 en 11 zuigers, waarbij 7 of 9 het meest zijn Vaak voor een optimale balans tussen stroom gladheid en mechanische complexiteit.
Elke zuiger maakt verbinding met een slipperkussen via een balverbinding. Met deze opstelling kan de zuiger volgen de hoekige beweging met behoud van de juiste afdichting in de cilinder. De Slipperblokken rijden tegen een swash -plaat (in swash -plaatontwerpen) of nokkenring (in gebogen asontwerpen), die de roterende beweging van de aandrijfas omzet in de bewervingsbeweging die nodig is voor het pompen van actie.
De klepplaat dient als timing van de pomp Mechanisme, met nauwkeurig gepositioneerde inlaat- en uitlaatpoorten die uitlijnen met de cilinderkamers op precies de juiste momenten. Zeer nauwkeurigheid Productie zorgt voor een perfecte timing tussen de zuigerpositie en de haven Uitlijning, het maximaliseren van de volumetrische efficiëntie terwijl de druk wordt geminimaliseerd pulsaties.
Twee hoofdontwerpvarianten
Axiale zuigerpompen zijn er in twee primaire Configuraties, elk met verschillende bedrijfsprincipes en toepassingen.
Swash -plaatontwerp
Het ontwerp van de swash -plaat is het meest Gemeenschappelijke axiale zuigerpompconfiguratie. In deze regeling blijven er zuigers over Parallel aan de aandrijfas terwijl hun slipperblokken contact opnemen met een schuine swash bord. Terwijl het cilinderblok roteert met de aandrijfas, volgt elke zuiger Een sinusvormige bewegingspatroon bepaald door de swash -plaathoek.
Wanneer een zuiger weggaat van de swash plaat, het creëert zuigkracht die vloeistof door de inlaatpoort naar de Cilinderkamer. Terwijl de rotatie doorgaat en de zuiger de swash nadert Plaat, compressie treedt op, waardoor vloeistof door de uitlaatpoort opgeheven wordt gedwongen druk. De swash -plaathoek bepaalt rechtstreeks de zuigerslaglengte, en in variabele verplaatsingspompen kan deze hoek worden aangepast om de stroom te regelen tarief.

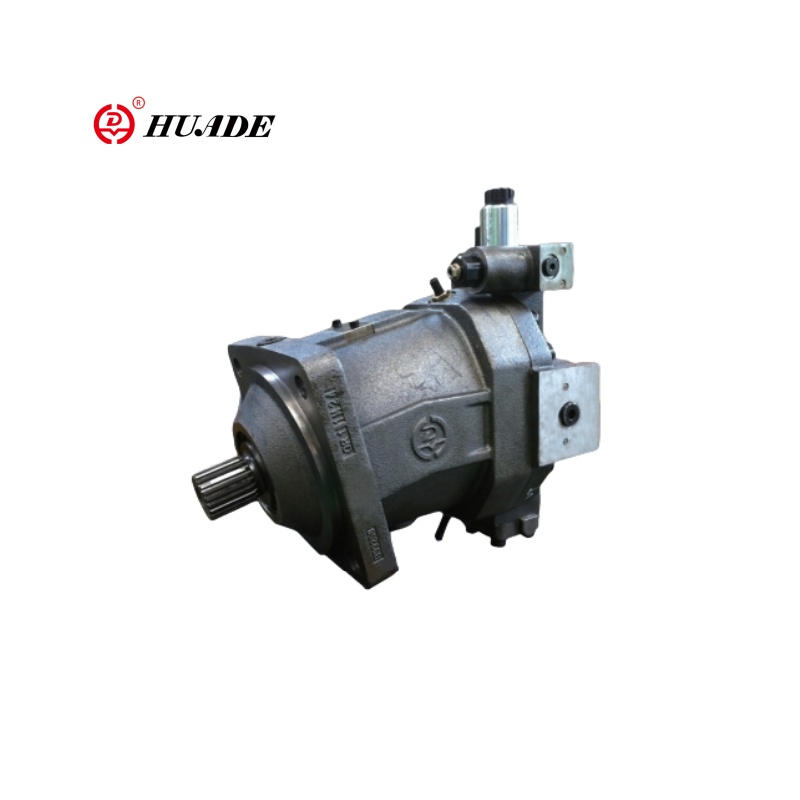

Gebogen asontwerp
Gebogen aspompen hebben een complexer maar potentieel efficiëntere configuratie. Hier zit het cilinderblok op een hoek (meestal 15 tot 30 graden) ten opzichte van de aandrijfas. Zuigers verbinden direct naar de aandrijfflens door universele gewrichten of bolvormige verbindingen, het elimineren van de behoefte aan slipperblokken en swash -platen.
Dit ontwerp biedt verschillende voordelen, inclusief hogere bedrijfsdrukken, betere efficiëntie bij hoge snelheden en Verminderde slijtagecomponenten. De verhoogde mechanische complexiteit maakt echter Deze pompen duurder en uitdagend om te produceren, waardoor het gebruik ervan wordt beperkt naar gespecialiseerde krachtige toepassingen.
De pompcyclus heeft uitgelegd
Inzicht in de volledige pompcyclus onthult hoe axiale zuigerpompen hun indrukwekkende prestaties bereiken kenmerken. Elke zuiger ondergaat vier verschillende fasen tijdens elke Revolutie van de aandrijfas.
Tijdens de zuigfase beweegt de zuiger weg van de klepplaat (in swash -plaatontwerpen) of volgt de gebogen as Geometrie om het cilindervolume te verhogen. De cilinderkamer verbindt zich met de inlaatpoort, het creëren van een drukverschil dat vloeistof in de kamer trekt. Het juiste inlaatontwerp zorgt voor voldoende vloeistoftoevoer zonder cavitatie, zelfs bij Hoge besturingssnelheden.
De compressiefase begint als vervolg Rotatie beweegt de zuiger naar maximale slagpositie. De cilinderkamer Verbindt de inlaatpoort los en begint verbinding te maken met de uitlaatpoort. Vloeistof Compressie begint geleidelijk, waardoor druk soepel kan worden gebouwd zonder Plotselinge schokbelastingen die componenten van pomp kunnen beschadigen.
Piekcompressie treedt op wanneer de zuiger bereikt de dichtstbijzijnde benadering van de klepplaat of het maximale compressiepunt in het gebogen asontwerp. Op dit moment treedt maximale drukontwikkeling op, en De cilinderkamer komt volledig uit met de uitlaatpoort voor optimale vloeistof afvoer.
Ten slotte voltooit de ontladingsfase de Cyclus als de zuiger begint zijn terugkeerslag. Restdruk in de cilinder Kamerkrachten blijven vloeistof door de uitlaatpoort, terwijl de kamer Verwijdert geleidelijk van de uitlaat en bereidt zich voor om opnieuw verbinding te maken met de inlaat voor de volgende cyclus.
Variabele verplaatsingstechnologie
Een van de meest opmerkelijke kenmerken van velen Axiale zuigerpompen is hun vermogen om te variëren verplaatsing tijdens het werken. Dit Mogelijkheden biedt ongekende controle over hydraulische systemen, waardoor het mogelijk is Nauwkeurige aanpassing van de stroomsnelheid zonder de aandrijfsnelheid te wijzigen of door throttling te gebruiken Kleppen die energie verspillen.
In variabele swash -plaatpompen, servo Mechanismen passen de swash -plaathoek aan op basis van systeemvraag of operator invoer. Het vergroten van de hoek verhoogt de zuigerslaglengte en pomp Verplaatsing, terwijl het verminderen van de hoek de stroomuitgang vermindert. Sommige gevorderd Systemen kunnen zelfs de swash -plaathoek omkeren, waardoor pompen kunnen werken als motoren of bieden ze omgekeerde stroommogelijkheden.
De besturingssystemen voor variabele Verplaatsingspompen variëren van eenvoudige handmatige aanpassing tot verfijnd Elektronische feedbacksystemen. Drukgecompenseerde bedieningselementen passen automatisch aan verplaatsing om constante druk te handhaven, ongeacht de stroomvraag, terwijl Laadgevoelige systemen optimaliseren het energieverbruik door de pompuitgang te matchen met werkelijke systeemvereisten.
Prestatiekenmerken en Toepassingen
Axiale zuigerpompen blinken uit in toepassingen vereisen hoge druk, precieze controle en betrouwbare werking. Hun typische Bedieningsdruk varieert van 1.000 tot 10.000 psi of hoger, met sommige Gespecialiseerde ontwerpen die meer dan 15.000 psi kunnen overschrijden. Stroomsnelheden variëren dramatisch gebaseerd op verplaatsing en snelheid, van een paar gallons per minuut in Precisietoepassingen tot honderden gallons per minuut in industriële systemen.
De efficiëntie van goed ontworpen axiale Zuigerpompen zijn meestal meer dan 90%, waardoor ze ideaal zijn voor mobiele apparatuur waar brandstofverbruik direct van invloed is op de bedrijfskosten. Hun compacte maat ten opzichte van de uitvoercapaciteit maakt ze bijzonder waardevol in vliegtuigen Hydraulica, waarbij gewicht en ruimtebeperkingen van cruciaal belang zijn.
Bouwapparatuur vertegenwoordigt misschien het grootste applicatiegebied, waar deze pompen alles van de graafmachine voeden Boomt naar bulldozer -tracks. De variabele verplaatsingsmogelijkheid maakt het mogelijk Operators om de implementatie van de implementatie nauwkeurig te bestrijden met behoud van optimaal Motorefficiëntie over verschillende belastingsomstandigheden.
Overwegingen van onderhoud en levensduur
Goed onderhoud is cruciaal voor Maximaliseren van axiale zuigerpompleven en prestaties. De precisieproductie en strakke toleranties die nodig zijn voor een optimale werking maken deze pompen gevoelig tot besmetting en onjuiste vloeistofomstandigheden. Hoogwaardige filtratie, Regelmatige vloeistofanalyse en naleving van de fabrikantspecificaties voor Hydraulisch vloeistoftype en netheidsniveaus zijn essentieel.
Component slijtagepatronen in axiale zuiger Pompen zijn voorspelbaar en beheersbaar met goed onderhoud. Slipperblokken en Swash -platen in swash -plaatontwerpen ervaren de hoogste slijtagepercentages vanwege hun glijdende contact onder hoge ladingen. Moderne coatings en materialen hebben Dramatisch verlengd levensleven, maar regelmatige inspectie en tijdig Vervanging blijft belangrijk.
De geavanceerde besturingssystemen in variabele verplaatsingspompen vereisen extra aandacht voor elektronisch Componenten en reinheid van de servomklep. Regelmatig kalibratie en systeem Diagnostiek helpt bij het garanderen van optimale prestaties en het voorkomen van dure storingen.
