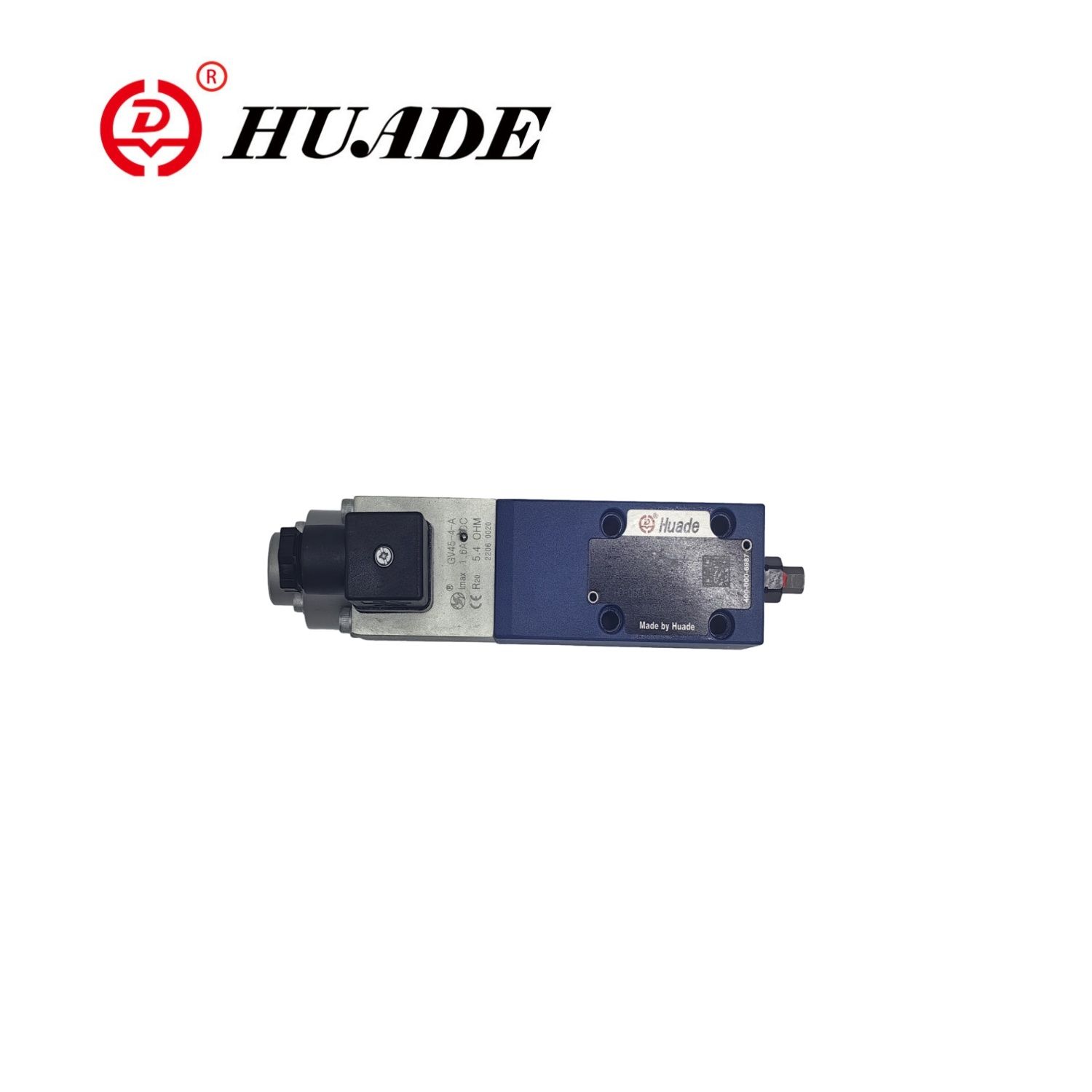

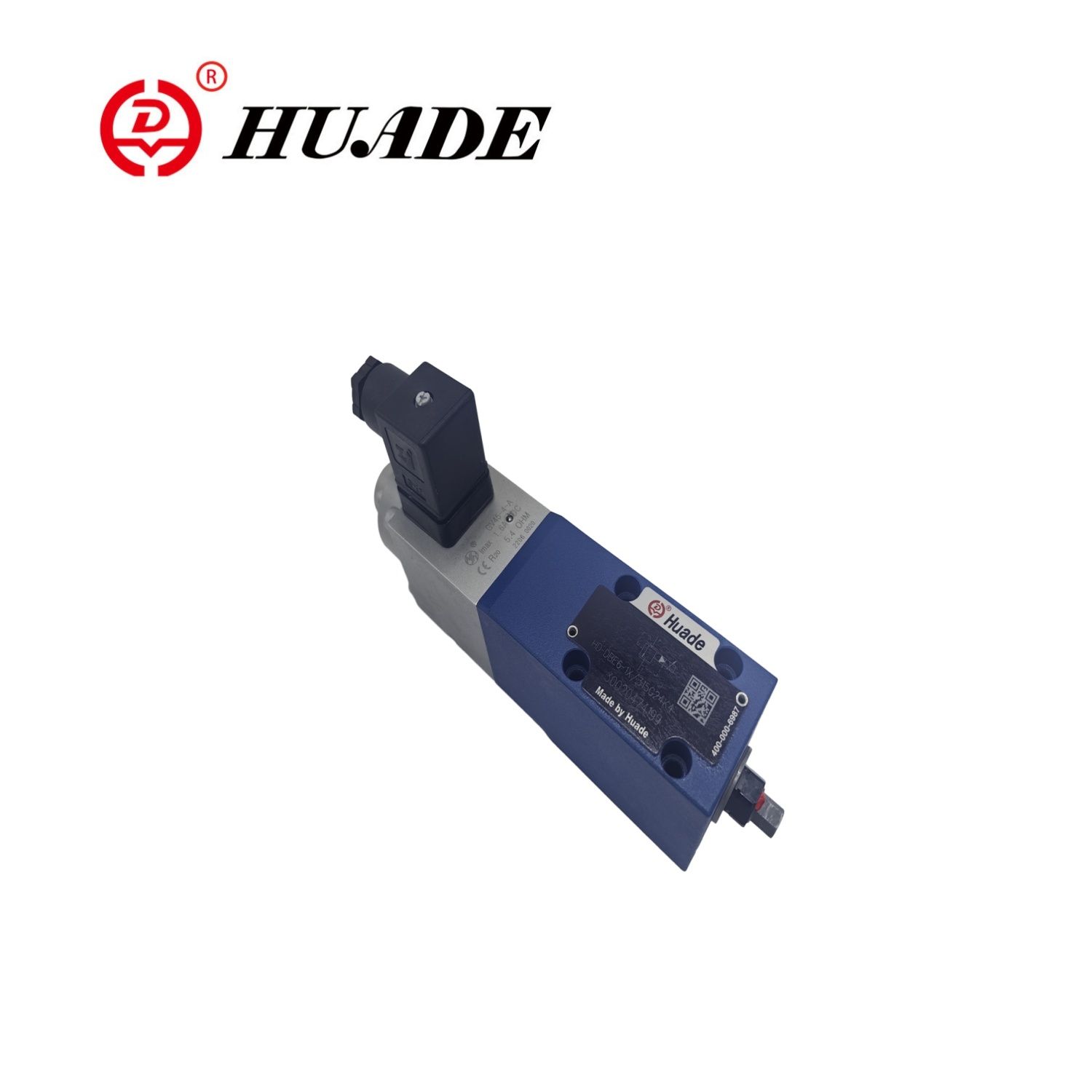

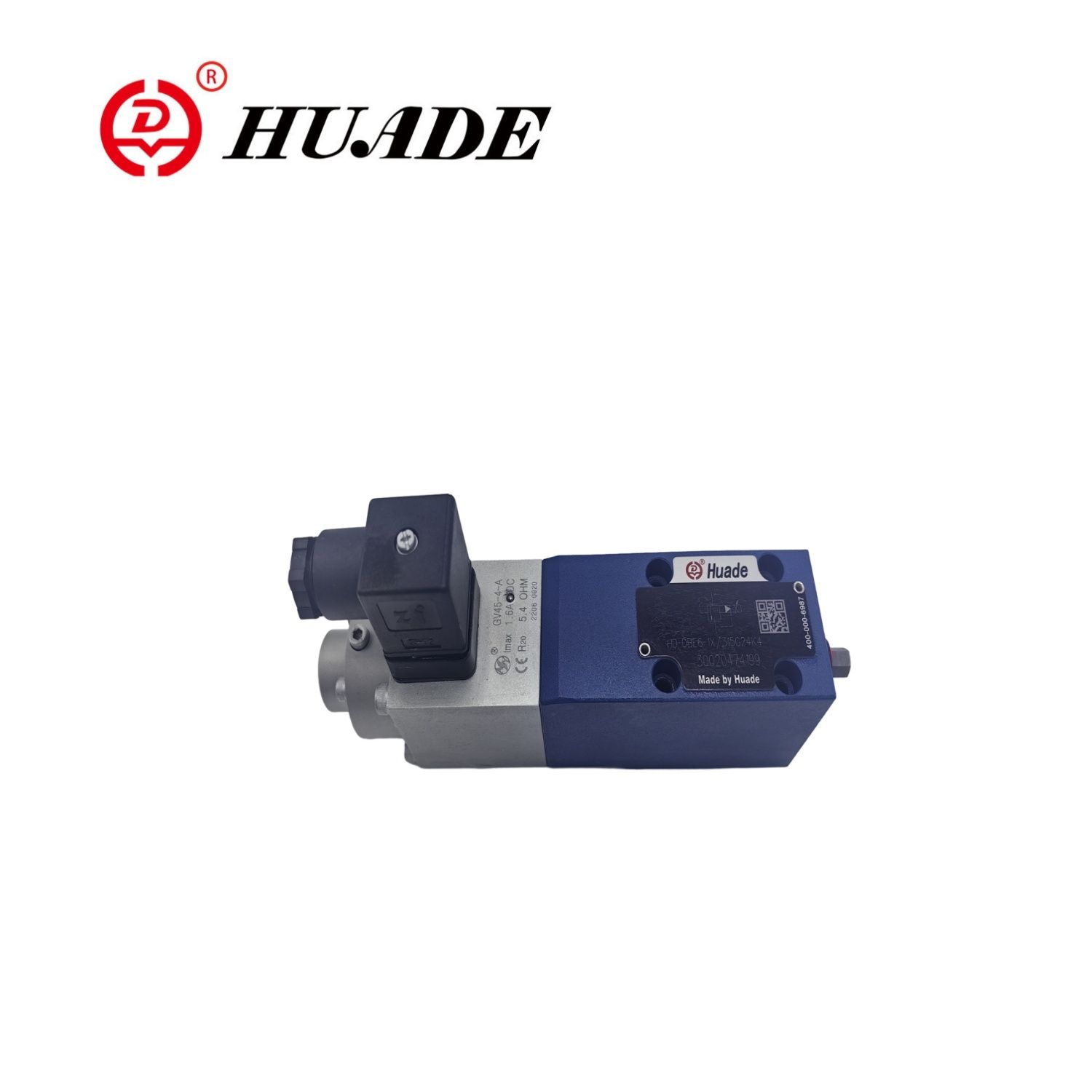

Proportionele drukontlastklep ZDBE-1x

De proportionele ontlastklep ZDBE-1x regelt de positie van de klepspoel door een proportionele solenoïde, waardoor de systeemdruk is aanpassing van de systeemdruk. Proportionele klep ZDBE-1x voldoet aan CE-vereisten, voldoet aan internationale normen en is compatibel met de producten van Rexroth.

Productparameter van proportionele drukontlastklep ZDBE-1x

Productfunctie en toepassing van proportionele drukontlastklep ZDBE-1x

Functies:

▶ Klep voor het beperken van een systeemdruk

▶ Actuatie via proportionele solenoïden

▶ Voor het monteren van subplaat of sandwichplaatontwerp

▶ Klep- en besturingselektronica van een enkele bron

Sollicitatie:

Proportionele ontlastklep ZDBE-1x wordt veel gebruikt in verschillende hydraulische systemen die precieze drukregeling vereisen, zoals bouwmachines, metallurgische apparatuur, scheepsbouw en andere velden.

Functie en sectie van proportionele drukontlastklep ZDBE-1x

Proportionele drukontlastkleppen, typen HD-Zdbe worden bediend door middel van een proportionele solenoïde. Deze kleppen worden gebruikt om een ​​systeemdruk te beperken. Met deze kleppen is het mogelijk om de systeemdruk, die beperkt is, steveneloos aan te passen, in relatie tot de elektrische opdrachtwaarde.

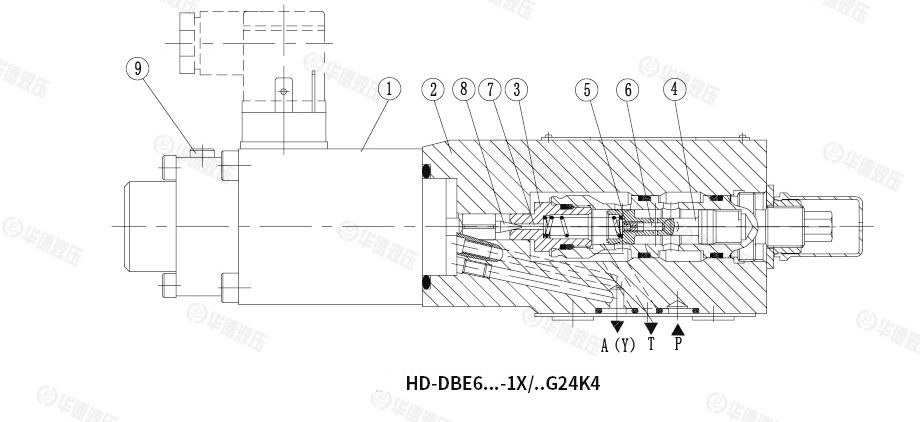

Deze kleppen bestaan ​​in principe uit een proportionele solenoïde (1), de behuizing (2), de kleppatroon (3), de spoel (4) en de pilootpoppet (8). De proportionele solenoïde zet de elektrische stroom evenredig om in een mechanische kracht. Een toename van de stroom veroorzaakt een overeenkomstige stijging van de solenoïde kracht. De solenoïde armatuurkamer is gevuld met hydraulische vloeistof en is druk in balans. De instelling van de systeemdruk wordt uitgevoerd via de proportionele solenoïden (1) in relatie tot de opdrachtwaarde. Druk die voortkomt uit het systeem in poort P werkt aan de rechterkant van de spoel (4). Tegelijkertijd werkt de systeemdruk via de besturingslijn (6) die is uitgerust met een opening (5) aan de veerbelaste zijde van de spoel (4). Via een verder geweer (7) werkt de systeemdruk op de pilootpopet (8) tegen de kracht van de proportionele solenoïde (1). Zodra de systeemdruk de vooraf ingestelde waarde heeft bereikt, lift de pilootpoppet (8) van zijn stoel. Afhankelijk van het model kan pilootolie nu extern wegstromen via poort A (y) of intern in de tank, dit heeft het effect van het beperken van de druk aan de veerbelaste zijde van de spoel (4). Als de systeemdruk enigszins blijft stijgen, duwt de hogere druk aan de rechterkant van de spoel de spoel naar links in controlepositie P naar T. op een minimale regelingstroom die reageert op een opdrachtwaarde van nul -de minimale regerende druk wordt ingesteld.

Structuur van proportionele drukontlastklep ZDBE-1x

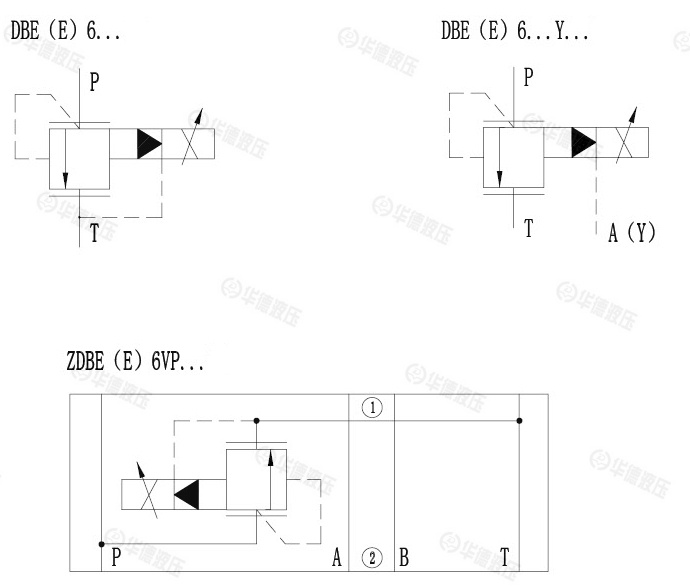

Symbool van proportionele drukontlastklep ZDBE-1x
