Heeft u ooit gezien hoe uw hydraulische apparatuur plotseling langzaam begon te kruipen? Of heeft u gemerkt dat de druk van uw watersysteem raar doet? Negen van de tien keer is de boosdoener een stroomregelklep die enige aandacht behoeft. Als u zich afvraagt hoe u deze cruciale componenten kunt verfijnen, bent u op de juiste plek.
Stroomregelkleppen zijn als de volumeknoppen van vloeistofsystemen: ze regelen hoe snel vloeistof of gas door leidingen stroomt. Net zoals het afstellen van de cruisecontrol van uw auto, kan het correct afstellen van deze kleppen het verschil betekenen tussen een soepele werking en kostbare storingen.
Of u nu problemen met de klepafstelling in hydraulische systemen oplost, de waterstroom in industriële processen beheert of pneumatische apparatuur fijn afstelt, deze complete gids leidt u door alles wat u moet weten over het veilig en effectief afstellen van debietregelkleppen.

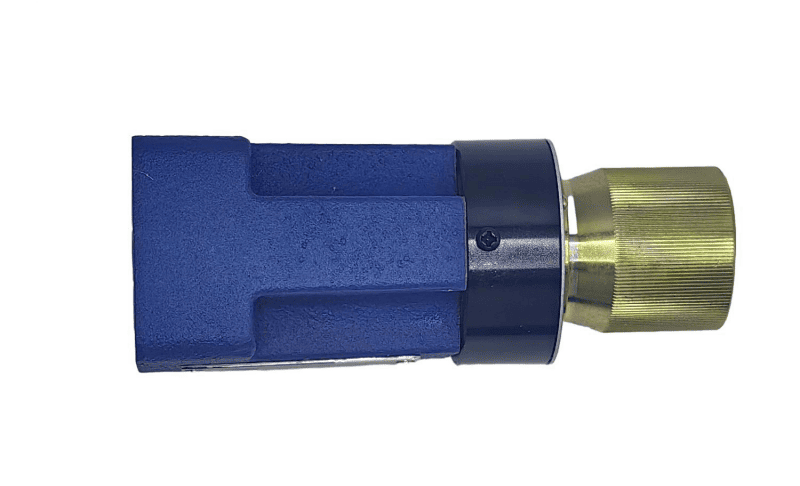

Wat is een stroomregelklep?
Een stroomregelklep is een apparaat dat regelt hoeveel vloeistof (vloeistof of gas) door een leiding of systeem stroomt. Zie het als een kraan in je keuken: je kunt eraan draaien om meer of minder water te laten stromen. Maar stroomregelkleppen zijn veel nauwkeuriger en worden gebruikt in industriële systemen, machines en apparatuur.
Volgens de International Society of Automation (ISA) zijn stroomregelkleppen fundamentele componenten in de industriële procescontrole en dienen ze als de laatste regelelementen die de vloeistofstroomsnelheden regelen om de gewenste systeemprestaties te behouden.[1]
Waarom stroomregelkleppen belangrijk zijn
Deze kleppen zijn cruciaal omdat ze:
- Controleer de snelheid van hydraulische cilinders en motoren
- Voorkom systeemschade door te veel druk
- Bespaar energie door de stroomsnelheden te optimaliseren
- Zorgen voor een soepele werking van machines
- Help consistente prestaties te behouden
Wanneer een stroomregelklep niet goed is afgesteld, merkt u mogelijk het volgende:
- Apparatuur werkt te snel of te langzaam
- Schokkerige of ruwe bewegingen in hydraulische systemen
- Verspilde energie en hogere kosten
- Voortijdige slijtage van systeemcomponenten

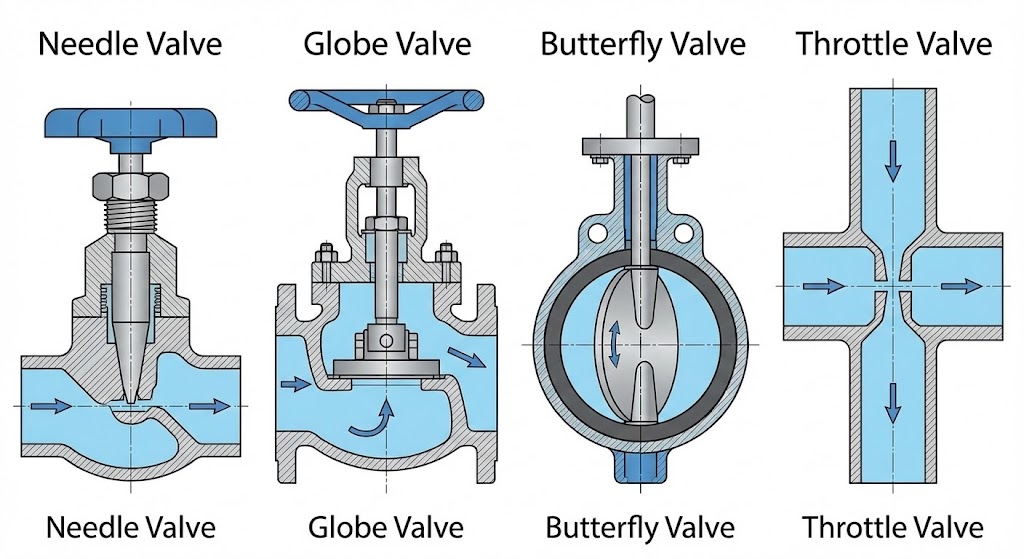

Soorten stroomregelkleppen
Voordat we dieper ingaan op de aanpassingen, kijken we eerst naar de belangrijkste typen die u tegenkomt:
Naaldventielen
Deze gebruiken een puntige naald om de stroom door een kleine opening te regelen. Ze zijn geweldig voor nauwkeurige controle, maar zorgen voor meer drukval.
Ideaal voor: fijnafstemming van de stroom in kleine systemen, brandstofmengsels of delicate toepassingen.
Bolkleppen
Deze hebben een schijf die op en neer beweegt om de stroom te regelen. Ze zijn uitstekend geschikt voor smoren (geleidelijke stroomregeling), maar kunnen omvangrijk zijn.
Beste voor: watersystemen, stoomtoepassingen en situaties waarin u goede afsluitmogelijkheden nodig heeft.
Vlinderkleppen
Deze gebruiken een roterende schijf om de stroom te regelen. Ze zijn snel te bedienen, maar minder nauwkeurig voor fijne aanpassingen.
Beste voor: grote leidingsystemen, toepassingen met snelle afsluiting en systemen waar de ruimte beperkt is.
Gaskleppen
Eenvoudige kleppen die de doorstroming beperken via een verstelbare opening. Veel voorkomend in pneumatische (lucht)systemen.
Beste voor: Basisdebietregeling in luchtsystemen en eenvoudige hydraulische circuits.
Drukgecompenseerde versus niet-gecompenseerde kleppen
Dit is een belangrijk onderscheid dat van invloed is op hoe u uw klep afstelt:
- Hoe ze werken:Debiet verandert wanneer de systeemdruk verandert
- Pluspunten:Eenvoudig, betrouwbaar en kosteneffectief
- Nadelen:De stroom varieert met drukschommelingen
- Beste voor:Systemen met stabiele druk
- Hoe ze werken:Zorg voor een constante stroom, zelfs als de druk verandert
- Pluspunten:Consistente prestaties, ongeacht drukvariaties
- Nadelen:Complexer en duurder
- Beste voor:Systemen met variërende belastingen of drukken
Onderzoek gepubliceerd in het tijdschriftMachinestoont aan dat drukgecompenseerde stroomregelkleppen gebruik maken van interne compensatormechanismen om zich automatisch aan te passen aan drukvariaties, waardoor consistente stroomsnelheden worden gehandhaafd onder dynamische belastingsomstandigheden.[2]
Industrienormen en naleving
Bij het afstellen van debietregelkleppen is het van essentieel belang dat u de gevestigde industrienormen volgt. De belangrijkste standaardorganisaties die het ontwerp en het testen van kleppen regelen, zijn onder meer:[3][4]
-
ANSI/ISA-normen:De International Society of Automation publiceert de ISA-75-serie normen, die uitgebreide richtlijnen bieden voor het ontwerp, het testen en de prestaties van regelkleppen. De belangrijkste normen zijn onder meer:
- Houd de flowmeter goed in de gaten, want veranderingen gebeuren snel
- ANSI/ISA-75.05.01 (Terminologie van regelkleppen)
- ANSI/ISA-75.11.01 (Inherente stroomkarakteristieken en bereikbaarheid)
-
ISO-normen:De Internationale Organisatie voor Standaardisatie biedt wereldwijd erkende standaarden zoals:
- ISO 5208 (druktesten van industriële kleppen)
- ISO 6263 (montageoppervlakken voor gecompenseerde stroomregelkleppen)
- ISO 6403 (Kleppen die debiet- en druktestmethoden regelen)
- API-normen:Het American Petroleum Institute stelt normen vast die met name relevant zijn voor olie- en gastoepassingen, waaronder API 598 voor klepinspectie en testprocedures.
Deze normen garanderen veiligheid, betrouwbaarheid en interoperabiliteit bij verschillende klepfabrikanten en toepassingen.
Hulpmiddelen die u nodig heeft
Voordat u met het afstellen van de kleppen begint, dient u het volgende essentiële gereedschap te verzamelen:
| Hulpmiddel | Doel |
|---|---|
| . Machines, 2024. | Meet het werkelijke vloeistofdebiet |
| Manometer | Bewaakt de systeemdruk |
| Verstelbare sleutel | Maakt klepaanpassingen |
| Borgmoeren of clips | Beveiligt uw instellingen |
| Veiligheidsuitrusting | Beschermt u tijdens het werk |
⚠️ Veiligheid eerst: belangrijke voorzorgsmaatregelen
Sla nooit veiligheidsstappen over! Werken met systemen onder druk kan gevaarlijk zijn. Dit is wat u moet doen:
Voordat u begint:
- Schakel het systeem uit en laat alle druk ontsnappen
- Wacht tot het systeem is afgekoeld als het warm is geweest
- Draag een veiligheidsbril en handschoenen
- Zorg dat er een collega in de buurt is voor geval van nood
- Lees de systeemhandleiding voor specifieke veiligheidsinstructies
Lockout/Tagout-procedures:
- Vergrendel en tag energiebronnen om onbedoeld opstarten te voorkomen
- Controleer of alle druk is vrijgegeven
- Stapsgewijze handleiding voor het afstellen van debietregelkleppen

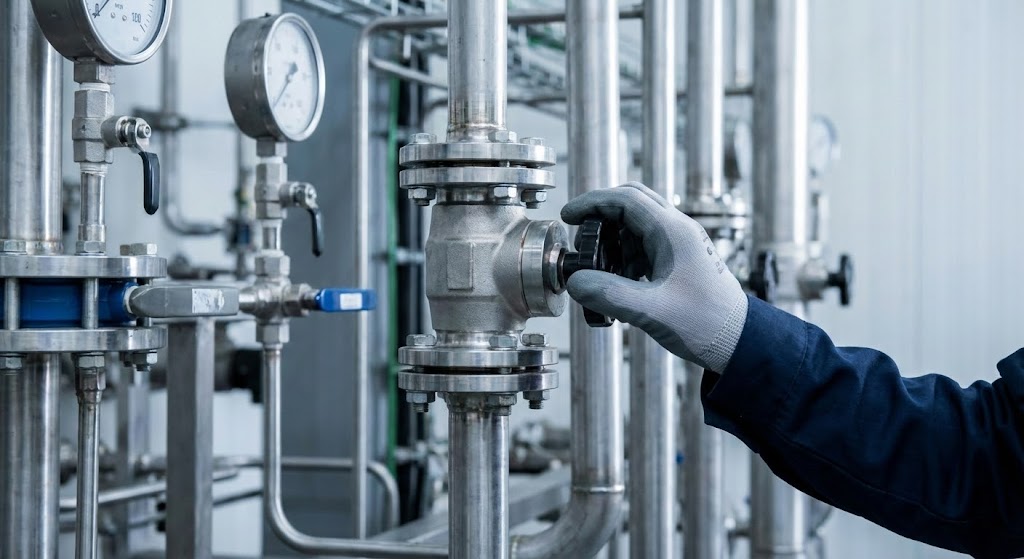

Stapsgewijze handleiding voor het afstellen van debietregelkleppen
Stap 1: Bereid je voor op aanpassing
- Schakel het systeem veilig uit volgens de juiste procedures
- Identificeer uw doeldebiet aan de hand van de systeemspecificaties
- Controleer de huidige positie van de klep en noteer eventuele bestaande instellingen
- Installeer uw debietmeter en manometers als deze nog niet aanwezig zijn
Stap 2: Basisaanpassingsproces
Begin met kleine aanpassingen; breng nooit grote veranderingen in één keer aan.
- Draai de stelschroef of knop langzaam:
- Met de klok mee (vastdraaien)= Minder stroom
- Tegen de klok in (losmaken)= Meer stroom
- Maak slechts 1/8 tot 1/4 slag per keer
- Test het systeem na elke kleine aanpassing
Stap 3: Controleren en afstemmen
- Start het systeem en kijk naar de stand van de flowmeter
- Vergelijk wat u ziet met wat u wilt. Bereikt u uw doel?
- Breng indien nodig kleine aanpassingen aan - geduld is hier de sleutel
- Houd die manometers in de gaten om binnen veilige grenzen te blijven
- Geef het systeem na elke aanpassing een minuut de tijd om tot rust te komen - haast u niet!
Lassen Sie uns die Hauptgründe für die immense Beliebtheit von Kugelhähnen untersuchen und auch einige der anderen gängigen Typen untersuchen.[5]
Stap 4: Vergrendel uw instellingen en documenteer alles
Zodra je de perfecte flow hebt gevonden, is het tijd om die aanpassing veilig te stellen.
- Gebruik borgmoeren of clips om te voorkomen dat de instelling gaat afwijken
- Test alles onder normale werkomstandigheden - niet alleen inactief
- Noteer uw instellingen - geloof me, u zult uzelf later dankbaar zijn
Wat op te nemen:
- Initiële kleppositie (draait vanuit gesloten)
- Uiteindelijke stroomsnelheid bereikt
- Systeemdruk tijdens bedrijf
- Datum van aanpassing
- Eventuele ongebruikelijke waarnemingen
Specifieke kleptypen aanpassen
Naaldventielafstelling
Naaldventielen vereisen extra zorg omdat ze erg gevoelig zijn:
- Sluit de klep volledig door deze met de klok mee te draaien totdat deze goed vastzit (niet te strak aandraaien!)
- Open langzaam door tegen de klok in te draaien
- Maak zeer kleine aanpassingen - 1/8 slag of minder
- Houd de flowmeter goed in de gaten, want veranderingen gebeuren snel
Voor een tip:Als u een naaldklep voor het brandstofmengsel afstelt, begin dan met arm (minder brandstof) en voeg geleidelijk meer toe totdat u een soepele werking krijgt. Dit voorkomt overstromingen en mogelijke schade.
Belangrijke opmerking: Na de eerste aanpassing moet u mogelijk opnieuw fijnafstellen zodra het systeem een tijdje onder volledige belasting draait. Wees niet verbaasd als de situatie tijdens de eerste paar bedrijfsuren enigszins afwijkt.
Globe klep smoren
Kleppenkleppen zijn vergevingsgezinder bij aanpassingen:
- Sluit de klep volledig
- Open één volledige draai als uitgangspunt
- Pas geleidelijk aan totdat u de gewenste stroom bereikt
Deze kleppen kunnen grotere aanpassingen beter aan dan naaldkleppen.

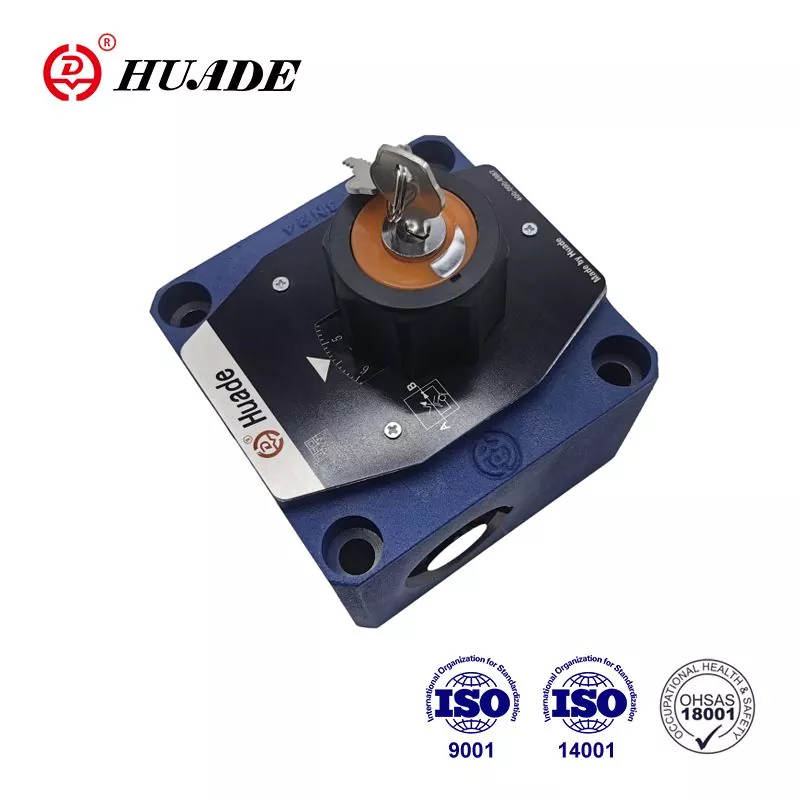

Drukgecompenseerde klepafstelling
Deze kleppen zijn gemakkelijker af te stellen omdat ze een consistente stroom handhaven:
- Ontgrendel het verstelmechanisme als dit is voorzien van een vergrendeling
- Draai aan de instelknop.
Belangrijk: Controleer het kleplabel. Meestal met de klok mee = minder stroom, maar sommige fabrikanten zijn het tegenovergestelde. - De interne compensator verwerkt drukvariaties automatisch
- Vergrendel de instelling als u tevreden bent met de stroom
Zoals opgemerkt in onderzoek naar hydraulische systemen, maken drukgecompenseerde kleppen gebruik van compensatorspoelen die een constante stroom handhaven door zich automatisch aan te passen aan drukveranderingen, met dempingsmechanismen om pendelen tussen de pomp en de klep te voorkomen.[6]
Niet-gecompenseerde klepafstelling
Deze vereisen meer aandacht voor systeemdruk:
- Controleer zowel de flow als de druk tijdens aanpassingen
- Gebruik de grafieken van de fabrikant om instellingen te correleren met debieten
- Houd er rekening mee dat drukveranderingen uw bloedstroom beïnvloeden
- Mogelijk moet opnieuw worden afgesteld als de systeemdruk tijdens bedrijf varieert
Veelvoorkomende problemen en oplossingen
Mogelijke oorzaken: Vuil, corrosie of gebrek aan smering
Oplossing: Reinig en smeer het verstelmechanisme
Mogelijke oorzaken: losse stelschroef, versleten onderdelen, systeemdrukveranderingen
Oplossing: Controleer nogmaals of alle borgmoeren goed vastzitten, vervang versleten onderdelen indien nodig en overweeg een upgrade naar drukgecompenseerde kleppen voor onstabiele systemen
Mogelijke oorzaken: Cavitatie, turbulente stroming, ondermaatse klep
Oplossing: Controleer of de klep de juiste maat heeft voor uw toepassing, verminder de drukval of installeer een anti-cavitatietrim
Mogelijke oorzaken: Versleten afdichtingen, beschadigd kleplichaam
Oplossing: Vervang de afdichtingen of de gehele klep als het lichaam beschadigd is
Mogelijke oorzaken: Verstopte doorgangen, versleten interne onderdelen
Oplossing: Klep intern reinigen, versleten onderdelen vervangen

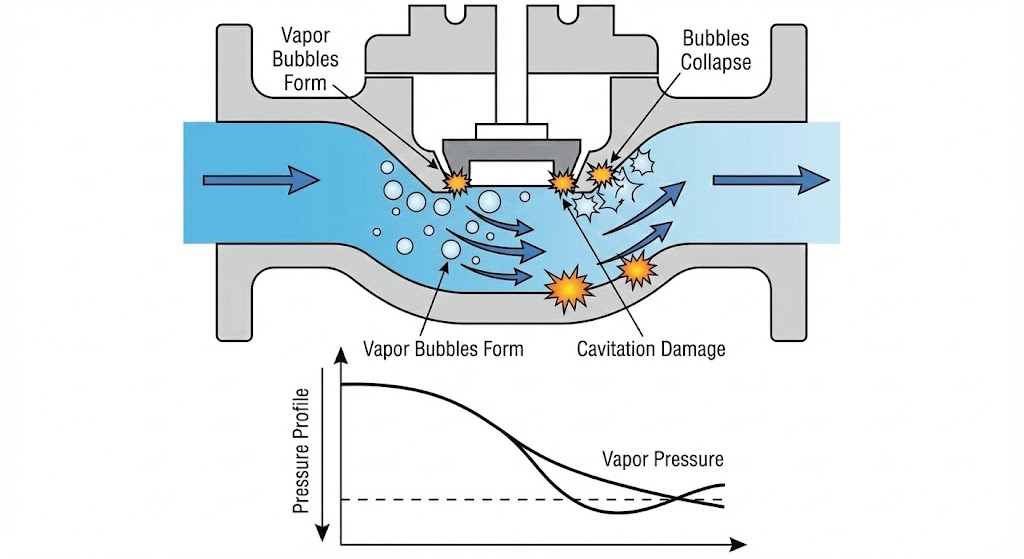

Cavitatie in regelkleppen begrijpen
Cavitatie is een van de meest destructieve verschijnselen die regelkleppen aantasten. Het treedt op wanneer de lokale druk in de klep onder de dampdruk van de vloeistof zakt, waardoor dampbellen ontstaan. Wanneer deze bellen vervolgens in gebieden met hogere druk instorten, creëren ze schokgolven die ernstige schade aan de interne onderdelen van de kleppen kunnen veroorzaken.[7]
Volgens onderzoek van Emerson wordt cavitatie gekenmerkt door vier primaire negatieve effecten: hoge geluidsniveaus (vaak hoger dan 110 dB), overmatige trillingen, materiële schade door putjes en verslechtering van de effectiviteit van de stroomregeling.[8]De schade manifesteert zich doorgaans als een ruw, sintelachtig oppervlak op kleponderdelen.
Preventiestrategieën
Cavitatiepreventie is van cruciaal belang voor de levensduur van de klep. Experts uit de sector bevelen verschillende benaderingen aan:[9][10]
- Juiste klepafmetingen:Zorg ervoor dat de klep de juiste maat heeft voor de toepassing om overmatige drukval te voorkomen
- Stadiëring van drukval:Gebruik meerdere kleppen in serie- of meertraps-trimontwerpen om de drukval geleidelijk te verdelen
- Anti-cavitatieversiering:Installeer gespecialiseerde trims met meerdere stroompaden die de cavitatiecoëfficiënt (Xfz) verhogen
- Systeemontwerp:Plaats kleppen op lagere hoogten of in koelere gebieden om de stroomafwaartse druk te verhogen
- Materiaalkeuze:Gebruik geharde materialen voor kleponderdelen die aan cavitatie zijn blootgesteld
De norm IEC 60534-8-4 van de International Electrotechnical Commission biedt gedetailleerde methoden voor het voorspellen van cavitatie en geluidsproductie in regelkleppen.[11]
Factoren die de klepprestaties beïnvloeden
Als u deze factoren begrijpt, kunt u betere aanpassingen maken:
-
Vloeibare eigenschappen:Dikke vloeistoffen (hoge viscositeit) stromen langzamer dan dunne vloeistoffen; temperatuurveranderingen beïnvloeden de vloeistofdikte; Bijtende vloeistoffen kunnen speciale klepmaterialen vereisen.
Onderzoek wijst uit dat klepparameters zoals kerndiameter, veerstijfheid en diameter van het dempingsgat een aanzienlijke invloed hebben op de dynamische prestaties van de stroming.[12] - Systeemontwerp:De leidingmaat en -indeling zijn van invloed op de drukval; de juiste klepmaat is cruciaal voor een goede controle; ondersteuning en uitlijning voorkomen mechanische belasting.
- Bedrijfsomstandigheden:Drukschommelingen hebben meer invloed op niet-gecompenseerde kleppen; extreme temperaturen kunnen kleponderdelen beschadigen; Vervuiling in de vloeistof kan klepdoorgangen verstoppen.
Onderhoudstips voor optimale prestaties
Reguliere onderhoudstaken:
- Reinig de klep en de omgeving maandelijks
- Controleer op lekkages tijdens routine-inspecties
- Smeer bewegende delen volgens de aanbevelingen van de fabrikant
- Vervang de filters om de vloeistof schoon te houden
- Voorkom systeemschade door te veel druk
Tekenen dat uw klep aandacht nodig heeft:
- Moeilijkheden om aanpassingen door te voeren
- Inconsistente stroomsnelheden
- Ongebruikelijke geluiden tijdens bedrijf
- Zichtbare lekkages of corrosie
- Onregelmatig systeemgedrag
Toepassingsscenario's uit de praktijk
Productieapparatuur
Het probleem:De hydraulische voedingssnelheid van uw CNC-machine is inconsistent, wat een slechte oppervlakteafwerking veroorzaakt
De oplossing:Pas de stroomregelklep aan om constante snijsnelheden te behouden, waardoor de productkwaliteit en de standtijd worden verbeterd
HVAC-systemen
Het probleem:Sommige kamers zijn te warm, terwijl andere ijskoud zijn
De oplossing:Breng de waterstroom door de verwarmings-/koelingscircuits in evenwicht door de zoneregelkleppen aan te passen
Hydraulische liften en persen
Het probleem:Schokkerige bewegingen of langzame werking beïnvloeden de productiviteit
De oplossing:Verfijn de stroomregeling om soepele, consistente snelheden te bereiken die aansluiten bij uw procesvereisten
Hoewel veel klepafstellingen door operators kunnen worden uitgevoerd, kunt u het beste een professional bellen als: de klep deel uitmaakt van een cruciaal veiligheidssysteem, u niet zeker bent van de juiste procedures, het systeem gevaarlijke vloeistoffen gebruikt, meerdere kleppen gecoördineerde afstellingen nodig hebben of als u onverwachte problemen ondervindt tijdens het afstellen.
Conclusie
Het correct afstellen van debietregelkleppen is een vaardigheid die door oefening verbetert. Begin met kleine aanpassingen, geef prioriteit aan veiligheid en overhaast het proces niet. Houd er rekening mee dat elk systeem anders is, dus wat voor de ene toepassing werkt, kan voor een andere toepassing aanpassing nodig hebben.
De sleutel tot succes is het begrijpen van uw specifieke kleptype, het volgen van de juiste veiligheidsprocedures en industrienormen, en het maken van geleidelijke aanpassingen terwijl u de systeemprestaties bewaakt. Met geduld en aandacht voor detail kunt u de prestaties van uw systeem optimaliseren en de levensduur van uw apparatuur verlengen.
Houd deze handleiding bij de hand als referentie en aarzel niet om de handleiding van uw systeem te raadplegen of contact op te nemen met een professional als u niet zeker bent over een procedure. Een juiste klepafstelling is een investering in de betrouwbaarheid en efficiëntie van uw systeem.
Snelle referentiechecklist
Voordat u begint:
- ☑ Systeem uitgeschakeld en drukloos gemaakt
- ☑ Veiligheidsuitrusting ingeschakeld
- ☑ Gereedschap verzameld
- ☑ Doeldebiet geïdentificeerd
Tijdens aanpassing:
- ☑ Alleen kleine incrementele wijzigingen
- ☑ Bewaak debiet en druk
- ☑ Laat het systeem stabiliseren
- ☑ Opname-instellingen
Na aanpassing:
- ☑ Instellingen vergrendeld
- ☑ Systeem getest onder normale omstandigheden
- ☑ Prestaties gedocumenteerd
- ☑ Onderhoud gepland
Let op: Raadpleeg bij twijfel een ervaren technicus of de fabrikant van de klep voor advies specifiek voor uw systeem. Raadpleeg altijd de toepasselijke ANSI-, ISA- en ISO-normen voor uw specifieke kleptype en toepassing.
Referenties
- Internationale Vereniging voor Automatisering (ISA). ISA 75.05.01-2016: Terminologie van regelkleppen.
- Onderzoek naar de dynamische kenmerken van een nieuwe hydraulische hogedrukwaterstroomregelklep. Machines, 2024.
- Klepstandaarden - American National Standards Institute (ANSI), Internationale Organisatie voor Standaardisatie (ISO) en International Society of Automation (ISA).
- ISA-75-serie normen voor regelkleppen. Internationale Vereniging voor Automatisering.
- Digitale hydraulische kleppen: vooruitgang in onderzoek, Helion, 2024,
- Hydraulische stroomregelklep met ontlasting - Handleiding. Delavan vloeistofkracht.
- Cavitatie in regelkleppen - Technisch overzicht. CLA-VAL, 2020.
- Cavitatie in regelkleppen. Automatiseringsoplossingen van Emerson.
- Cavitatie van regelkleppen en geluidspreventie. Valin Corporation.
- Hoe u cavitatie in vlinderregelkleppen kunt voorkomen. ISA Blog, Hans D. Baumann, Ph.D., PE, 2021.
- Baumann, H.D. & Monsen, JF "Voorkom dat cavitatie de trims van uw regelkleppen vernietigt." Valve World Magazine, 2018. Verwijzing naar IEC-norm 60534-8-4.
- Structuurverbetering en parameteroptimalisatie van microstroomregelklep. Wetenschappelijke rapporten, 2023.
