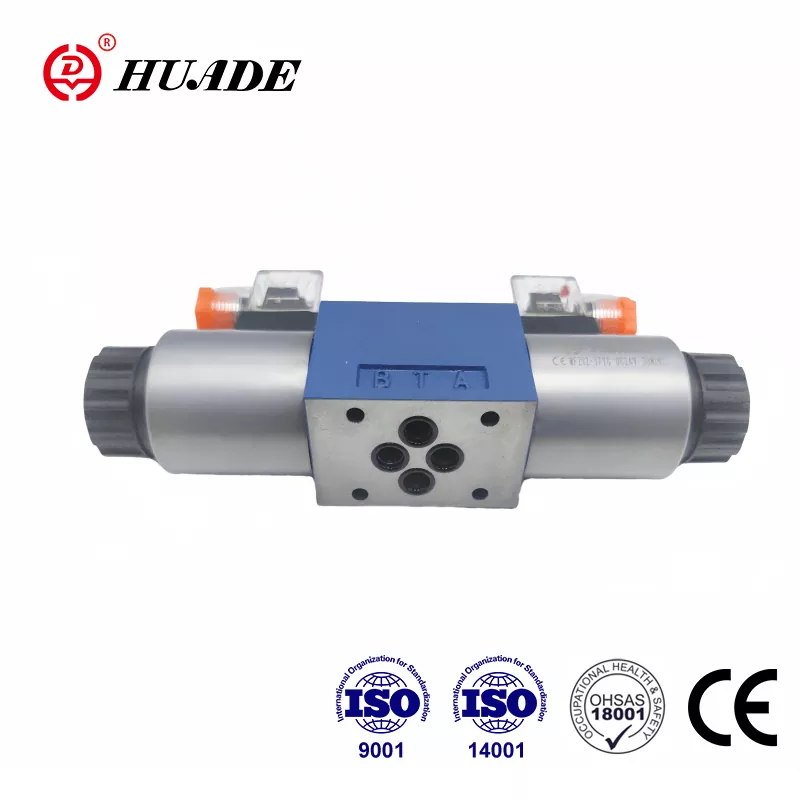

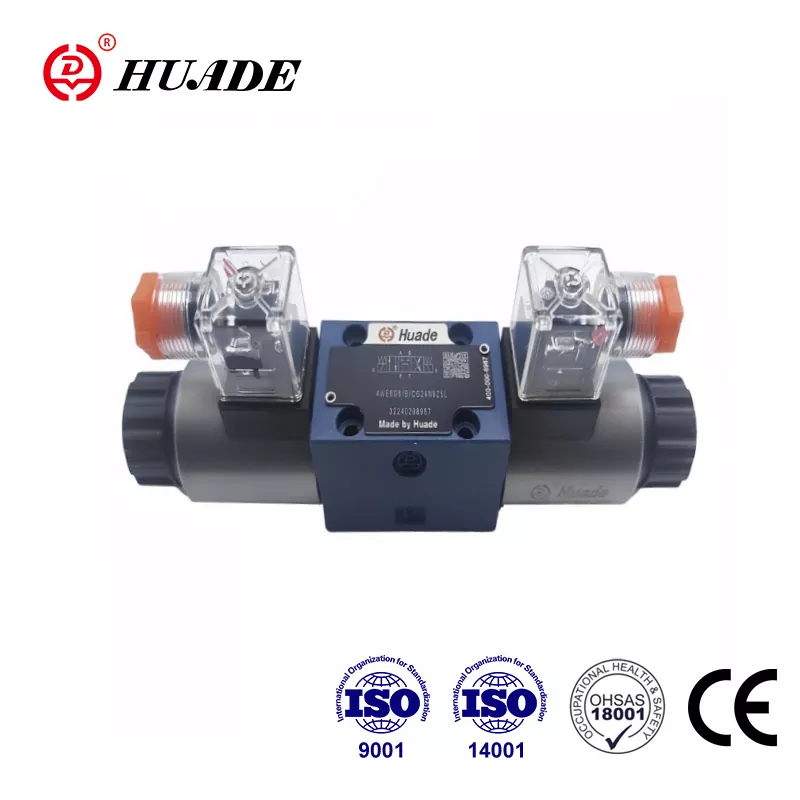

De 4we6 -serie van Huade Hydraulics gebruikt dezelfde productienormen als Rexroth, die Rexroth Directional Valve 4We6 -serie kunnen vervangen. De 4We6-serie van Huade is een solenoïde-geopereerde, 4-weg/3-positie directionele regelklep ontworpen als een directe vervanging voor de equivalente series van Rexroth. Met identieke dimensies en prestatieparameters, zorgt Directional Valve 4We6 voor naadloze integratie in bestaande hydraulische systemen en biedt 20-30% kostenbesparingen.
| Hydraulisch | |||
| Max.opererende drukpoorten A, B, P (MPA) | maximaal 35.0 | ||
| Poort T (㎫) | 21 (-); 16 (～) | ||
| Met symbolen A en B moet poort T worden gebruikt als een afvoerpoort als de bedrijfsdruk boven de toegestane tankdruk ligt. | |||
| Max.Flow (l/min) | 80 (-); 60 (～) | ||
| Drukvocht | Minerale oliën of fosfaatester | ||
| Viscositeitsbereik (mm2/s) | 2.8 ~ 500 | ||
| Drukvloeistoftemperatuurbereik （℃）） | -30 ～+80 | ||
| Mate van besmetting | Maximaal toelaatbare mate van verontreiniging van hydraulische vloeistof tot NAS 1638 Klasse9. We raden daarom een filter aan met een minimale retentiesnelheid van β10 ≥75 | ||
| Elektrisch | |||
| Spanningstype | DC | AC 50/60Hz | |
| Beschikbare spanningen (v) | 12, 24, 42, 60, 96 | 42, 110, 120, 230 | |
| 110, 180, 205, 220 | 50/60Hz | ||
| Stroomverbruik (W) | 30 | ||
| Holding power (VA) | - | 50 | |
| Switch-on Power (VA) | - | 220 | |
| Plicht | continu | ||
| Tijd schakelen naar IS0 6403 | On (MS) | 25 tot 45 | 10 tot 20 |
| UIT (MS) | 10 tot 25 | 15 tot 40 | |
| Bescherming voor Din | IP 65 | ||
| Schakelfrequentie (cycli/h) | maximaal 15000 | tot 7200 | |
▶Type:Solenoïde-geactueerde, spool-type directionele klep
▶Posities/poorten:4-weg, 3-positie
▶Drukbeoordeling:Tot 315 bar
▶Flowcapaciteit: tot 80 l/min
▶Spanningsopties:24V DC / 110V AC / 220V AC
▶Poortgrootte:NG6
▶Afdichtmaterialen:NBR/FKM
Voordelen versus Rexroth
✔Huade's directionele kleppen 4We6 kunnen volledig uitwisselbaar met dezelfde serie aangeboden door Rexroth, zoals bijpassende montagedimensies, porting en elektrische connectoren.
✔ Huade's directionele kleppen 4We6 zijn kostenefficiënter in termen van gelokaliseerde productie vermindert doorlooptijd en prijzen.
✔ Huade heeft een strikt QC -inspectiesysteem, dat elke producten 100% worden getest op lekkage, drukstabiliteit en cycle -levensduur.
Typische toepassingen
Huade's Diectional Control Vaves 4We6 worden wild gebruikt in mobiele hydraulica, industriële machines en hernieuwbare energiesystemen ECT.

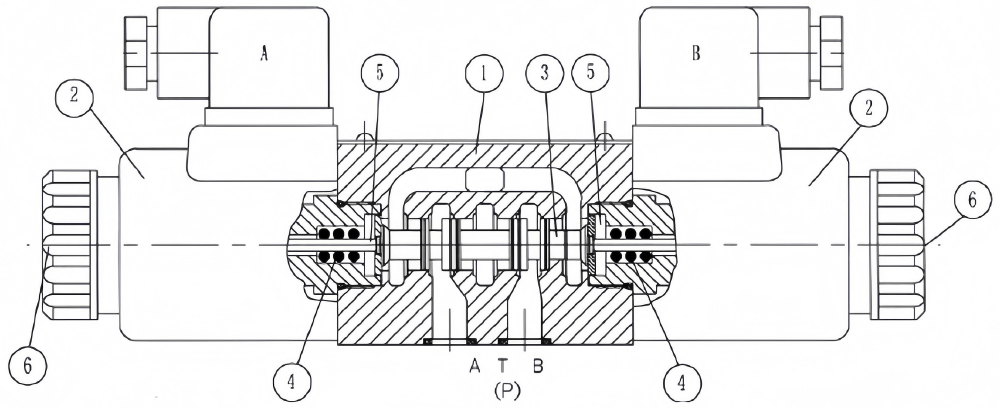

Structuurdiagram van 4We6 61B

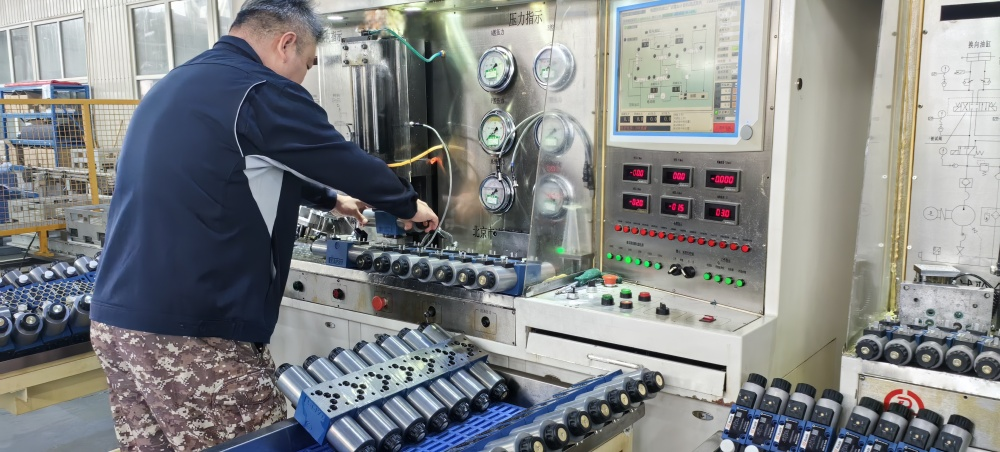

Stresstests

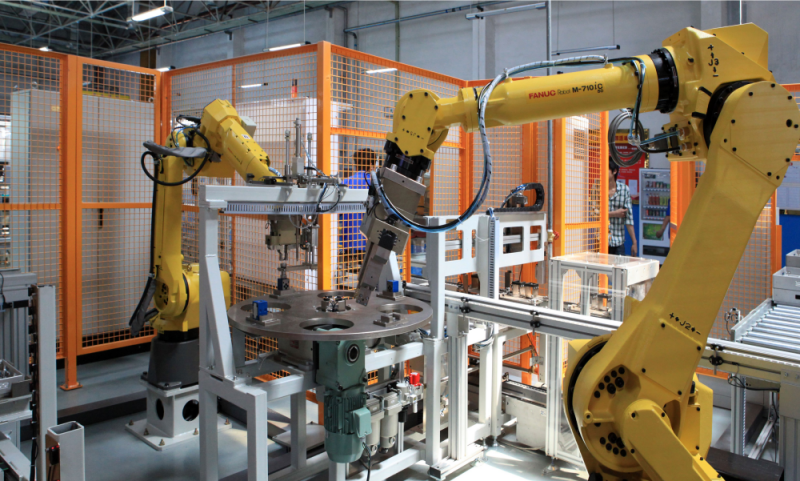

Automatische manipulator
