Wanneer u met hydraulische systemen werkt, kan het kiezen van de juiste directionele regelklep het verschil maken. De Rexroth 4WE 10 D directionele regelklep is een betrouwbare keuze geworden voor veel industriële toepassingen, en er zijn goede redenen waarom ingenieurs er steeds op terugkomen.
Wat de 4WE 10 D bijzonder maakt
De Rexroth 4WE 10 D is een elektromagnetisch bediende directionele regelklep die regelt hoe hydraulische vloeistof door een systeem stroomt. Zie het als een verkeersregelaar voor olie of andere hydraulische vloeistoffen. Wanneer elektriciteit door de spoelen stroomt, verandert de klep van positie en wordt de vloeistof naar verschillende delen van uw machine geleid.
Deze klep voldoet aan de maatnorm NG10, ook wel CETOP 5 of ISO 4401-05 genoemd. Wat dit in praktische termen betekent, is dat het serieuze druk- en stroomsnelheden aankan, terwijl het nog steeds voldoet aan de standaard montagepatronen die de meeste hydraulische systemen gebruiken.
De cijfers in de naam vertellen u belangrijke informatie. De "4" betekent dat het vier hoofdpoorten heeft waar vloeistof binnenkomt en weggaat. De "WE" geeft aan dat het een richtingsklep is die wordt bediend door elektromagneten. De "10" verwijst naar de nominale maat, en de "D" beschrijft een specifieke spoelconfiguratie die bepaalt hoe de klep zich gedraagt wanneer deze in de neutrale positie staat.
Druk- en stroommogelijkheden
Een van de opvallende kenmerken van de directionele regelklep 4WE 10 D voor Rexroth is het vermogen om hoge druk aan te kunnen. De belangrijkste werkpoorten kunnen tot 350 bar aan, wat overeenkomt met ongeveer 5.076 PSI. Dat is genoeg druk om veeleisende industriële taken uit te voeren zonder te zweten.
Qua doorstroomcapaciteit kan deze klep afhankelijk van de specifieke modelvariant tussen de 120 en 160 liter per minuut verwerken. Dat is ongeveer 32 tot 42 gallons per minuut in Amerikaanse metingen. Dit assortiment biedt u de flexibiliteit om de klep aan te passen aan de behoeften van uw systeem, zonder uw componenten te groot of te klein te maken.
De retourpoort heeft een lagere druklimiet, doorgaans rond de 210 bar. Dit is belangrijk omdat als u een systeem ontwerpt, u ervoor moet zorgen dat uw retourleiding niet te veel druk opbouwt. Anders kunt u het veermechanisme van de klep beschadigen of de behuizing buiten de ontwerpgrenzen belasten.
Het natte pin-solenoïdeontwerp
De 4WE 10 D maakt gebruik van een zogenaamd wet-pin-solenoïdeontwerp, en deze functie verdient enige aandacht. In deze opstelling zit de duwstang van de solenoïde in hydraulische olie in plaats van er volledig van afgedicht te zijn.
Deze ontwerpkeuze brengt verschillende praktische voordelen met zich mee. De hydraulische olie fungeert als koelvloeistof en trekt de warmte weg van de elektrische spoel. Hierdoor gaat de solenoïde langer mee en werkt hij betrouwbaarder, vooral als u de klep regelmatig laat draaien. De olie smeert ook de bewegende delen, waardoor slijtage na verloop van tijd wordt verminderd.
Vanuit onderhoudsoogpunt zijn natte pin-magneten handig. U kunt de spoel verwisselen zonder dat u het hydraulische systeem hoeft af te tappen of in afgesloten drukkamers hoeft te breken. Dit bespaart tijd tijdens reparaties en verkleint de kans op vervuiling van uw hydraulische vloeistof. De spoel kan zelfs 90 of 360 graden draaien, zodat hij in krappe installatieruimtes past, waardoor u meer mogelijkheden heeft bij het monteren van de klep.
Schakelsnelheid en dempingsregeling
Wanneer u de directionele regelklep 4WE 10 D voor Rexroth bekrachtigt met gelijkstroom, schakelt deze doorgaans binnen 45 tot 70 milliseconden bij het inschakelen en 35 tot 45 milliseconden bij het uitschakelen. Deze responstijden werken goed voor de meeste industriële automatiseringsbehoeften.
Wat deze klep onderscheidt van veel concurrenten is de instelbare dempingsfunctie. Bij sommige versies kunt u de snelheid van de spoel vertragen bij het wisselen van positie. Door gebruik te maken van verstelbare gasschroeven of vaste openingen kunt u de schakeltijd indien nodig verlengen tot meer dan 100 milliseconden.
Waarom zou je een langzamere klep willen? In systemen met grote cilinders of zware belastingen kunnen onmiddellijke richtingsveranderingen drukpieken veroorzaken die door uw leidingen en fittingen slaan. Dit fenomeen, ook wel waterslag genoemd, kan onderdelen beschadigen en de levensduur van uw systeem verkorten. De ingebouwde demping helpt deze overgangen glad te strijken zonder dat er aparte schokdempers in uw leidingen nodig zijn.
De klep kan tot 15.000 schakelcycli per uur verwerken, wat hem geschikt maakt voor productielijnen met hoge snelheid, waarbij de klep de hele dag herhaaldelijk moet openen en sluiten.
Spoolconfiguraties en bedieningslogica
De "D" in de 4WE 10 D-aanduiding verwijst naar een specifiek spoelsymbool, maar Rexroth biedt dit klepplatform aan met veel verschillende spoelconfiguraties. Je kunt het onder andere krijgen in 4/3-configuraties (vier poorten, drie posities) of 4/2-opstellingen (vier poorten, twee posities).
Elk spoeltype creëert verschillende stroompaden wanneer de klep in de neutrale of middenpositie staat. Sommige configuraties sluiten alle poorten wanneer ze spanningsloos zijn, waardoor de cilinders op hun plaats worden gehouden. Anderen sluiten de pomp aan op de tank, waardoor de pomp wordt ontlast en energie wordt bespaard. De keuze hangt af van wat u wilt dat uw systeem doet als de klep niet actief wordt geschakeld.
Het directionele regelventiel 4WE 10 D voor Rexroth is verkrijgbaar in zowel veerretour- als palversies. Veerterugslagkleppen gaan automatisch terug naar de uitgangspositie wanneer u de stroom uitschakelt, wat vaak belangrijk is voor de veiligheid. Detentversies blijven in hun laatste positie totdat u een nieuw signaal verzendt, wat beter werkt voor toepassingen waarbij u iets op zijn plaats moet houden tijdens stroomuitval.
Elektrische specificaties
Deze klep werkt met een breed scala aan elektrische systemen. Je kunt hem bestellen met gelijkspanningen van 12V tot en met 230V, of met verschillende AC-spanningsopties. De standaard DC-solenoïde verbruikt ongeveer 30 tot 35 watt aan vermogen.
De elektrische aansluitingen zijn er in verschillende uitvoeringen, inclusief connectoren die voldoen aan de DIN-normen. De klep heeft een IP65-beschermingsgraad, wat betekent dat hij zonder problemen tegen stof en spatwater kan. De isolatie voldoet aan de VDE Klasse F-normen en is dus geschikt voor industriële omgevingen waar elektrische veiligheid belangrijk is.
Voor probleemoplossing of noodbediening bevatten veel versies handmatige override-opties. Hiermee kunt u de klep mechanisch schakelen als u een systeem aan het opzetten bent of iets moet verplaatsen tijdens een stroomstoring.
Waar deze klep wordt gebruikt
De 4WE 10 D verschijnt in veel verschillende industrieën omdat hij prestaties en betrouwbaarheid in evenwicht brengt. In maritieme toepassingen zul je het aantreffen bij het besturen van stuursystemen op schepen, het beheren van kranen die vracht laden en lossen, en het afstellen van propellers met variabele spoed. Deze omgevingen vragen om kleppen die onder zware omstandigheden continu kunnen werken, en het Rexroth-ontwerp is goed bestand tegen zoute lucht en trillingen.
Productiefaciliteiten gebruiken de directionele regelklep 4WE 10 D voor Rexroth in werktuigmachines, spuitgietapparatuur en metaalvormpersen. De hoge schakelfrequentie maakt hem nuttig voor geautomatiseerde productie waarbij de klep duizenden keren per dienst draait. De dempingsaanpassing helpt schokschade aan precisiecomponenten in deze machines te voorkomen.
Ook bouw- en mobiele apparatuur vertrouwen op dit kleppenplatform, hoewel deze toepassingen vaak iets andere varianten gebruiken die zijn geoptimaliseerd voor mobiele hydrauliek.
Onderhoud en vloeistofzuiverheid
Zoals de meeste hydraulische precisiecomponenten heeft de 4WE 10 D schone olie nodig om goed te kunnen werken. De spelingen tussen de spoel en het klephuis worden gemeten in micrometers, en vuildeeltjes kunnen vrij snel slijtage en interne lekkage veroorzaken.
Rexroth specificeert dat de hydraulische vloeistof moet voldoen aan de NAS 1638 Klasse 9-reinheidsnormen. Je hebt een goed filtersysteem nodig met een bèta-verhouding van minimaal 75 voor deeltjes van 10 micron. Dit klinkt misschien overdreven streng, maar als je 15.000 cycli per uur draait, loopt de schade door vervuiling snel op.
Regelmatig onderhoud omvat het controleren van de vloeistofreinheid, het inspecteren op lekken en het zo nu en dan vervangen van afdichtingssets. De afdichtingssets bevatten doorgaans negen O-ringen en worden geleverd met onderdeelnummers zoals R961006886 voor nieuwere series. Door het wet-pin-ontwerp kunt u de magneetspoel vaak zonder grote demontage vervangen, waardoor de stilstandtijd kort blijft.
Vergelijken met andere opties
De directionele regelklep 4WE 10 D voor Rexroth concurreert met kleppen van Parker, Eaton en andere grote fabrikanten in de NG10-categorie. De D3W-serie van Parker biedt vergelijkbare drukwaarden rond de 345 bar. De DG4V-5-serie van Eaton werkt ook in vergelijkbare drukbereiken, hoewel de specificaties per model verschillen.
Wat de Rexroth-optie doet opvallen, is vooral het geïntegreerde dempingsvermogen. Terwijl andere fabrikanten robuuste en responsieve kleppen maken, hebben veel fabrikanten geen ingebouwde schokonderdrukking. Als je die functie nodig hebt, moet je externe gaskleppen of kussens aan je systeem toevoegen, wat ruimte in beslag neemt en de complexiteit vergroot.

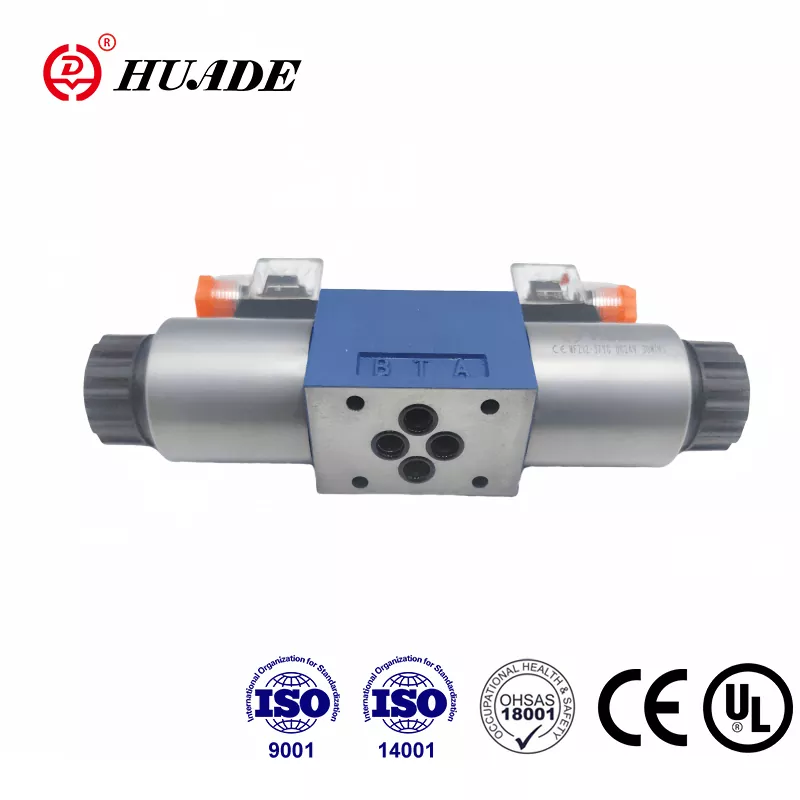

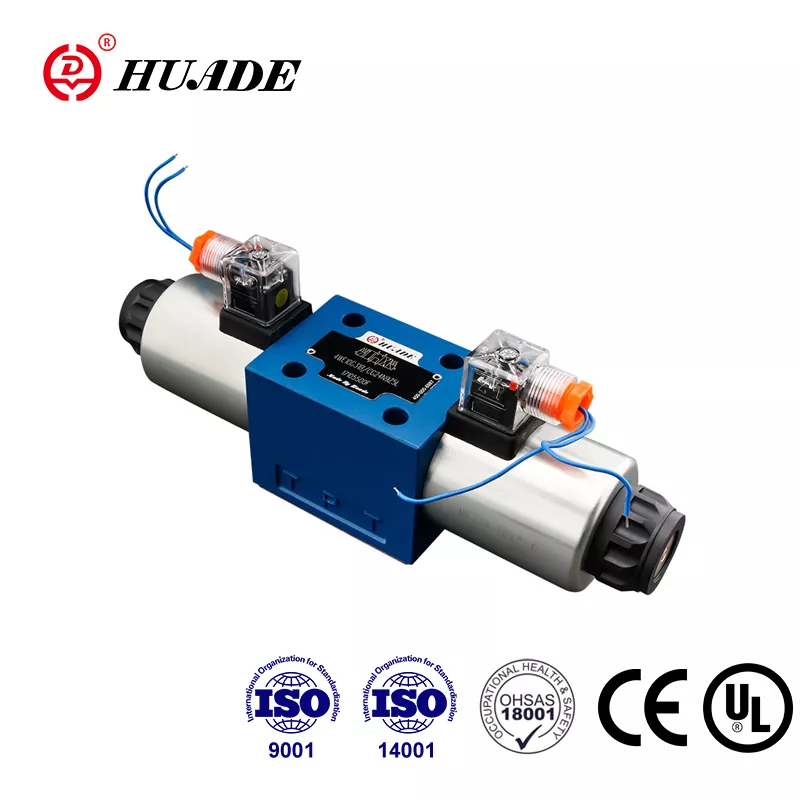

Er zijn ook compatibele alternatieven van bedrijven als Huade die dezelfde montagenormen volgen en lagere prijzen bieden. Deze kunnen goed werken voor minder kritische toepassingen, maar u moet de daadwerkelijke prestatiespecificaties zorgvuldig vergelijken, vooral de maximale stroomsnelheden en duurzaamheidsgegevens op de lange termijn.
Installatieoverwegingen
De 4WE 10 D wordt op een onderplaat gemonteerd met behulp van het standaard ISO 4401-05-patroon. De boutgaten hebben een onderlinge afstand van 80 bij 32 millimeter, wat overeenkomt met de industrienorm voor deze grootteklasse. Deze standaardisatie betekent dat u vaak tussen kleppen van verschillende fabrikanten kunt wisselen zonder uw spruitstuk of subplaat opnieuw te ontwerpen.
Let bij het installeren van de klep op de poortmarkeringen. Poort P wordt aangesloten op uw pomp, poorten A en B gaan naar uw actuator en poort T keert terug naar de tank. Als u deze achterstevoren installeert, werkt uw systeem niet goed meer en kan de apparatuur beschadigd raken.
De directionele regelklep 4WE 10 D voor Rexroth kan werken bij omgevingstemperaturen van min 15 graden Celsius tot 70 graden Celsius. De temperatuur van de hydraulische vloeistof heeft invloed op de schakeltijden, omdat de viscositeit van de olie verandert met de temperatuur. Als uw systeem in extreme kou of hitte werkt, moet u hier mogelijk rekening mee houden in uw timingberekeningen.
Speciale varianten voor gevaarlijke gebieden
Voor toepassingen in explosieve atmosferen biedt Rexroth ATEX-gecertificeerde versies van deze klep. De WE...XE-serie werkt in Zone 2-omgevingen waar explosieve gassen of stof aanwezig kunnen zijn, maar normaal gesproken niet worden verwacht. De WE...XN-serie is geschikt voor Zone 3-omstandigheden met lagere explosierisico's.
Deze explosieveilige varianten maken gebruik van speciale spoelontwerpen en beschermende behuizingen die ontstekingsbronnen voorkomen. Als u in petrochemische faciliteiten, mijnbouwactiviteiten of offshore-platforms werkt, heeft u deze gecertificeerde versies nodig om aan de veiligheidsvoorschriften te voldoen.
Maak uw systeem toekomstbestendig
Naarmate industriële systemen meer geautomatiseerd en verbonden worden, wordt het hebben van diagnostische mogelijkheden waardevoller. Terwijl de basis-4WE 10 D een eenvoudige aan-uitklep is, biedt Rexroth een geüpgraded platform genaamd de 4WEH 10-serie, dat positiebewaking en elektronische slagaanpassing toevoegt.
Deze geavanceerde versies gebruiken hetzelfde beproefde kleplichaam en spoelontwerp als de standaard 4WE 10 D, maar ze bevatten sensoren die u vertellen waar de spoel zich bevindt. Deze feedback helpt bij voorspellend onderhoud en conditiemonitoring. Als u een systeem bouwt dat moet voldoen aan de Industrie 4.0-normen of een functionele veiligheidscertificering vereist, biedt het 4WEH-platform u een upgradepad zonder uw basisontwerp van het hydraulische circuit te wijzigen.
De juiste keuze maken
De directionele regelklep 4WE 10 D voor Rexroth vertegenwoordigt een solide middenweg tussen prestaties en functionaliteit. Het kan hoge drukken en debieten aan zonder overmatig te zijn ontworpen voor eenvoudige toepassingen. Het ontwerp met natte pin-magneet maakt onderhoud eenvoudig, en de instelbare dempingsfunctie helpt gevoelige systemen te beschermen tegen hydraulische schokken.
Wanneer u deze klep specificeert, zorg er dan voor dat u begrijpt welke serie u krijgt. De 3X- en 5X-serie hebben enkele verschillen in maximale drukwaarden, waarbij nieuwere 5X-versies 350 bar bereiken, vergeleken met 315 bar voor sommige oudere varianten. Als u hoogspanningsspoelen zoals 96V of 205V DC gebruikt, onthoud dan dat u de maximale stroom met tien procent moet verminderen om oververhitting van de solenoïde te voorkomen.
De sleutel tot een lange levensduur is het handhaven van de juiste vloeistofreinheid en het volgen van de aanbevolen filtratienormen. Dit is niet optioneel als u wilt dat de klep de verwachte operationele levensduur bereikt. Met goed vloeistofbeheer en periodieke vervanging van afdichtingen kunnen deze kleppen miljoenen cycli in industriële toepassingen leveren.
Of u nu een nieuw systeem ontwerpt of een bestaande klep vervangt, de 4WE 10 D biedt bewezen betrouwbaarheid met voldoende flexibiliteit voor veel verschillende toepassingen. Dankzij het gestandaardiseerde montagepatroon en het brede scala aan spoelconfiguraties kunt u meestal een versie vinden die aan uw behoeften voldoet, zonder aangepaste aanpassingen.
