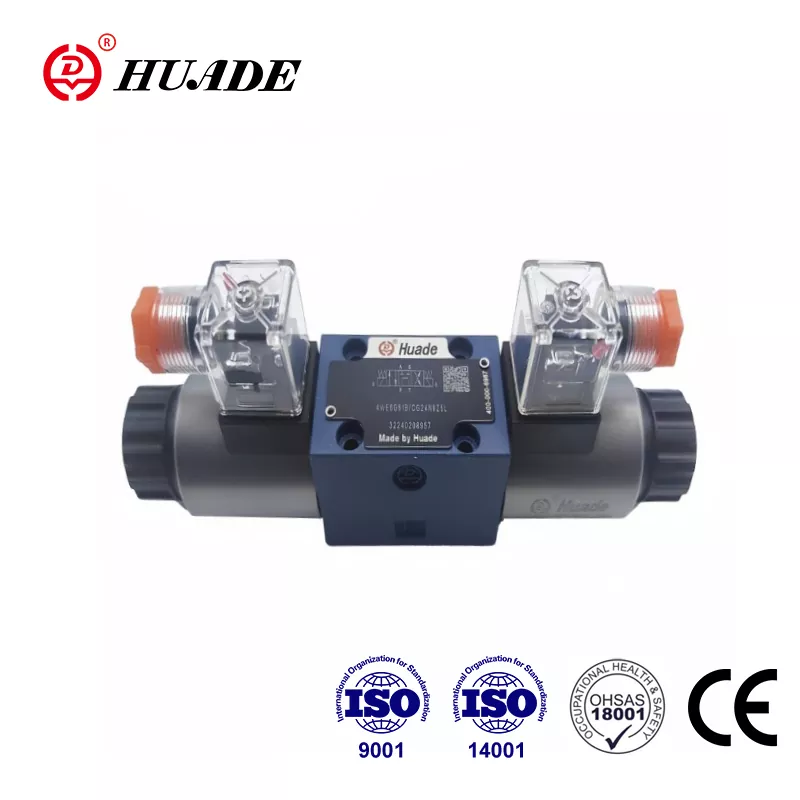

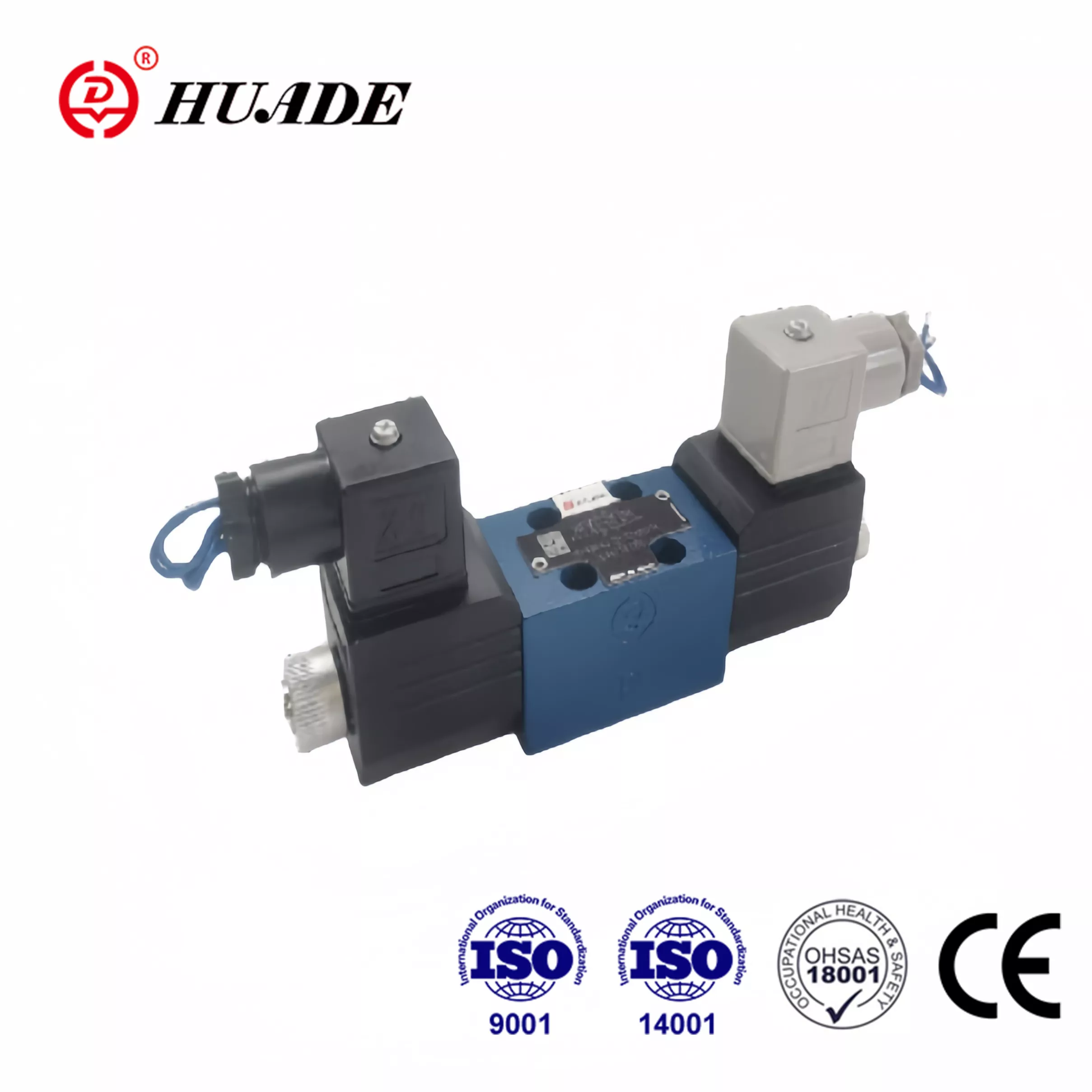

Wanneer mensen zoeken naar 'directionele regelklep WE 4 voor Rexroth', kijken ze meestal naar een van de meest voorkomende hydraulische componenten in industriële machines. De naam kan echter een beetje verwarrend zijn. Wat de meeste mensen eigenlijk bedoelen met "WE 4" is de Rexroth WE 6-serie klep met een 4-wegfunctie. De "4" verwijst naar de vier hoofdpoorten op de klep, terwijl de "6" de maataanduiding aangeeft, die overeenkomt met het industriestandaard NG6- of CETOP 3-montagepatroon.
Dit onderscheid is van belang, want als u onderdelen bestelt of een systeem ontwerpt, moet u precies weten waarmee u werkt. De directionele regelklep van Rexroth in deze categorie is al tientallen jaren een werkpaard in hydraulische systemen, en er zijn goede redenen waarom hij vandaag de dag nog steeds populair is.
Wat de Rexroth WE 6-ventiel speciaal maakt
De Rexroth WE 6 directionele regelklep onderscheidt zich in het drukke veld van hydraulische kleppen omdat hij serieuze prestaties in een compact pakket verpakt. Deze klep kan een druk tot 350 bar aan, wat ongeveer 5.076 psi is, en een stroomsnelheid tot 80 liter per minuut als u de DC-solenoïdeversie gebruikt. Voor een AC-solenoïde daalt dat tot 60 liter per minuut, maar dat is nog steeds voldoende voor de meeste industriële toepassingen.
De klep maakt gebruik van een zogenaamd direct werkend magneetontwerp met natte pin. Zonder al te technisch te worden: dit betekent dat de elektromagnetische spoel in de hydraulische olie zit, waardoor deze afkoelt en stiller loopt. De olie smeert ook de bewegende delen, waardoor de levensduur van de klep wordt verlengd. Dit verschilt van sommige goedkopere ontwerpen waarbij de solenoïde buiten de olie zit en heter wordt.
Wat deze directionele regelklep echt onderscheidt, is de manier waarop hij voldoet aan internationale normen. Het montagepatroon volgt ISO 4401-03-02-0-05, wat hetzelfde is als de Amerikaanse NFPA D03-standaard. Deze standaardisatie betekent dat u een Rexroth-klep kunt vervangen door een NG6-klep van een ander merk zonder uw montageplaat of leidingen te hoeven veranderen. Dat is een groot probleem als u oudere apparatuur onderhoudt of snel onderdelen probeert te verkrijgen.
De 4-wegfunctie begrijpen
Als we het hebben over een vierwegregelklep, beschrijven we hoe de klep de hydraulische stroom regelt. De klep heeft vier hoofdpoorten, meestal aangeduid met P, T, A en B. Poort P wordt aangesloten op uw pomp en voert hydraulische vloeistof onder druk aan. Poort T wordt aangesloten op uw tank en is waar vloeistof terugkeert. Poorten A en B worden aangesloten op uw hydraulische cilinder of motor.
De Rexroth WE 6-klep kan worden geconfigureerd als een 4/3-klep, wat vier poorten en drie posities betekent, of een 4/2-klep met vier poorten en twee posities. De versie met drie standen komt vaker voor omdat deze u een neutrale middenpositie geeft waar de klep terugkeert wanneer u het elektrische signaal uitschakelt.
Verschillende middenposities doen verschillende dingen. Een gesloten centrum, dat Rexroth een "C" -spoel noemt, blokkeert alle poorten in de middelste positie, maar verbindt A en B met de tank. Dit is handig als u een lading op zijn plaats moet houden. Een open centrum, gemarkeerd als "G" of "T" in het systeem van Rexroth, verbindt de pomp rechtstreeks met de tank in de neutrale positie terwijl A en B worden geblokkeerd. Dit is wat u zou gebruiken met een tandwielpomp met vaste opbrengst, omdat deze de pomp laat ontladen als er niets beweegt.
De "E"-spoelconfiguratie is ook populair. Het blokkeert de pomp, maar verbindt A, B en T in het midden met elkaar. En als u maximale houdkracht nodig heeft, blokkeert de "H"-spoel alle vier de poorten volledig in de neutrale positie. Dit is wat machinisten gebruiken voor werkstukklemmen, omdat er vrijwel geen lekkage is zodra de klem is geplaatst.
Hoe de Rexroth-klep zich verhoudt tot de concurrentie
De markt voor NG6 directionele regelkleppen is competitief, waarbij Parker Hannifin en Eaton Vickers vergelijkbare producten aanbieden. Alle drie de grote merken maken kleppen die fysiek uitwisselbaar zijn omdat ze dezelfde CETOP 3-norm volgen. Dit zorgt ervoor dat uw aankoopbeslissing afhangt van prestatiedetails, prijs en hoe snel u de klep kunt krijgen.
De Rexroth WE 6 en de Vickers DG4V-3 halen beide maximaal 80 liter per minuut en 350 bar in de hoofdhavens. De D3W-serie van Parker claimt een hogere stroomcapaciteit, tot 150 liter per minuut in dezelfde D03-voetafdruk. Dat kan van belang zijn als je de grenzen verlegt, maar voor de meeste toepassingen biedt de Rexroth-klep voldoende capaciteit.
Eén gebied waarop verschillen zichtbaar zijn, is de druk in de tankpoort. De Rexroth-klep staat voor bepaalde spoeltypes doorgaans een tegendruk van 160 bar toe op de T-poort. De D3W van Parker gaat tot 210 bar, en de hoogwaardige Vickers DG4V-3-versie kan 207 bar aan. Als u lange retourleidingen heeft of tegendruk moet beheersen, kan dit uw keuze beïnvloeden.
Wat de prijs betreft, kost de Rexroth directionele regelklep meestal ongeveer £ 255 voor een basiseenheid, hoewel de prijzen variëren afhankelijk van de configuratie en waar je koopt. Je kunt deze kleppen vinden via industriële distributeurs, op eBay voor gebruikte of overtollige eenheden, en via grote leveranciers zoals RS Online.
Waarom vloeiende reinheid belangrijker is dan u denkt
Hier is iets dat veel mensen overrompelt over de Rexroth WE 6-klep. Ook al is hij robuust gebouwd en kan hij een druk van 350 bar aan, toch is hij verrassend gevoelig voor vuile hydraulische olie. De nauwkeurige pasvorm tussen de spoel en de boring zorgt ervoor dat de klep onder hoge druk kan afdichten, maar diezelfde nauwe speling, meestal tussen 3 en 13 micron, betekent dat deeltjes de boel kunnen blokkeren.
Wanneer verontreinigende stoffen in dat kleine gat terechtkomen, creëren ze wat de industrie spoolstiction of sliblock noemt. De spoel komt vast te zitten en beweegt niet, zelfs niet als de solenoïde bekrachtigd is. Als u AC-solenoïden gebruikt, kan dit de spoel feitelijk doorbranden, omdat deze in de hoge inschakelstroommodus blijft in plaats van naar de houdstroom te gaan zodra de spoel beweegt.
Rexroth specificeert dat uw hydraulisch systeem ISO 4406-zuiverheidsklasse 20/18/15 moet behouden. Dat is niet zomaar een suggestie. Goede filtratie en het buiten uw systeem houden van vervuiling is waarschijnlijk het allerbelangrijkste dat u kunt doen om ervoor te zorgen dat uw directionele regelkleppen betrouwbaar blijven werken. Het is belangrijker dan het kopen van de duurste klep of het overmatig ontwerpen van uw elektrische bedieningselementen.
Een goede onderhoudsroutine omvat het controleren van filterelementen op basis van het drukverschil, het koel houden van de olie en ervoor zorgen dat er geen water in het systeem terechtkomt. Het oude hydraulische gezegde luidt: houd je olie ‘schoon, koel en droog’, en dat is echt de sleutel tot een lange levensduur van de klep.
Elektrische aansluitingen en bescherming
De Rexroth WE 6 klep wordt geleverd met verschillende spanningsopties. U kunt 24 VDC krijgen, wat gebruikelijk is in mobiele apparatuur en nieuwere industriële machines. Er is ook 230 VAC voor oudere industriële systemen en 110 VDC voor sommige gespecialiseerde toepassingen. De AC- en DC-magneten zijn uitwisselbaar op hetzelfde kleplichaam, wat u flexibiliteit geeft als u een systeem upgradet.
Wanneer u de stroom naar een magneetklep afsluit, genereert deze een spanningspiek. Dit is gewoon natuurkunde, maar het kan problemen veroorzaken met uw besturingselektronica als u er niet goed mee omgaat. U heeft een externe overspanningsbeveiliging in uw elektrische paneel nodig, of u kunt de klep bestellen met een connector met ingebouwde ontstoringsonderdrukking.
De klep biedt ook handmatige override-opties. Met de standaard handmatige override kan een technicus de spoel verplaatsen door op een knop te drukken wanneer de stroom is uitgeschakeld. Dit is van onschatbare waarde tijdens het oplossen van problemen of de inbedrijfstelling. Er is ook een paddestoelknopoptie met een pal die de klep in de handmatige positie vergrendelt totdat u hem er weer uit trekt.
Wanneer moet u deze klep gebruiken en wanneer moet u ergens anders zoeken?
De Rexroth WE 6 directionele regelklep blinkt uit in eenvoudige aan-uitregeling. Als u een hydraulische cilinder nodig heeft om uit of in te trekken, of een motor om in en uit te schakelen, dan doet deze klep het werk betrouwbaar en economisch. Het is standaarduitrusting in bouwmachines, landbouwmachines, werktuigmachines en algemene industriële hydrauliek.
Wat deze klep niet doet, is proportionele regeling. Met een eenvoudige directionele regelklep kunt u het debiet niet variëren of de snelheid van uw actuator soepel regelen. Als je dat nodig hebt, kijk je in plaats daarvan naar de 4WRA- of 4WREE-serie proportionele kleppen van Rexroth. Deze kleppen zijn voorzien van proportionele elektromagneten, elektronische feedback en positiesensoren waarmee u de positie van de spoel continu kunt regelen op basis van een analoog signaal.
Het verschil in kosten is aanzienlijk. Een proportionele directionele klep kan meer dan $ 2.000 kosten, terwijl de standaard WE 6 directionele regelklep een fractie daarvan kost. Voor toepassingen die alleen discrete posities nodig hebben, heeft het geen zin om extra geld uit te geven aan proportionele controle. De eenvoudigere klep is betrouwbaarder, gemakkelijker te onderhouden en doet precies wat u nodig heeft.
Voor gevaarlijke locaties biedt Rexroth explosieveilige versies van de WE 6-klep met Ex ib IIC T6-classificaties. Dit is wat u zou gebruiken in chemische fabrieken of olieraffinaderijen waar het risico bestaat op explosieve atmosferen. De klepconstructie is hetzelfde, maar de elektrische componenten voldoen aan de intrinsieke veiligheidsnormen.
Overwegingen bij installatie en systeemontwerp
Het correct installeren van een Rexroth directionele regelklep maakt een groot verschil in hoe goed deze presteert. De klep wordt gemonteerd op een onderplaat die aan uw spruitstuk of hydraulisch blok wordt vastgeschroefd. De onderplaat heeft doorgangen met poorten die aansluiten op uw sanitair. Zorg ervoor dat u een CETOP 3-subplaat gebruikt die overeenkomt met het poortpatroon van de klep.
U kunt de klep in elke richting monteren, maar u moet wel nadenken over de warmteafvoer. De subplaat moet een thermische geleidbaarheid hebben van minimaal 36,2 W/mK, en als u meerdere kleppen op hetzelfde spruitstuk monteert, houd dan een afstand van minimaal 55 mm tussen de middelpunten aan. De magneetspoelen kunnen 90 graden draaien, wat handig is als u in krappe ruimtes werkt of de elektrische aansluitingen op een bepaalde manier moet oriënteren.
Eén ding om op te letten zijn de stroomlimieten. Ook al heeft de klep een vermogen van 80 liter per minuut, toch moet u, als uw systeemomstandigheden tijdens transiënten of schakelen hogere stromen veroorzaken, een cartridge-smoorklep in de drukleiding installeren. Zonder dit riskeert u spoeloscillatie of grillig gedrag wanneer u in de buurt van de capaciteitslimiet van de klep werkt.
De druklimiet van de tankpoort is een andere ontwerpoverweging. Als u bij spoeltypes gemarkeerd met "A" of "B" druk gebruikt die de tankpoort boven de 160 bar kan duwen, moet u die poort behandelen als een afvoerleiding in plaats van als een retourleiding. Leid hem afzonderlijk naar de tank met minimale tegendruk, of kies een andere klep met hogere tankpoortwaarden.
Veelvoorkomende problemen oplossen
Wanneer een hydraulisch systeem met een Rexroth directionele regelklep niet goed werkt, is er een logische manier om erachter te komen wat er mis is. Begin met de handmatige overschrijving. Als u de spoel handmatig kunt bewegen en de actuator werkt, is uw probleem elektrisch. Controleer uw voeding, bedradingsaansluitingen en stuursignalen. Als de handmatige override de spoel ook niet beweegt, is er sprake van een mechanisch probleem.
Mechanische problemen komen meestal neer op vervuiling of schade. Als de klep in vuile olie heeft gelopen, zit de spoel mogelijk vast. U kunt deze soms vrijmaken door de handmatige override te gebruiken terwijl u lichtjes op het klephuis tikt, maar als de vervuiling ernstig is, moet u de klep demonteren en reinigen of vervangen.
Elektrische storingen komen vaak tot uiting in de vorm van doorgebrande magneetspoelen. Als u een oneindige weerstand over de spoelaansluitingen meet, is de spoel open en moet deze worden vervangen. Een lage weerstand kan duiden op een kortsluiting. Normale DC-spoelen lezen doorgaans tussen 10 en 50 ohm, afhankelijk van de spanning. AC-spoelen lezen lager uit, vaak rond de 3 tot 8 ohm.
Lekkage is een ander veel voorkomend probleem bij oudere kleppen. De afdichtingen die voorkomen dat olie naar buiten lekt en de afdichting die interne lekkage langs de spoel voorkomt, slijten beide na verloop van tijd. Externe lekken liggen voor de hand, maar interne lekkage komt tot uiting in de vorm van drijvende actuatoren of verlies van houdkracht. Het vervangen van de afdichtingsset lost dit meestal op, en Rexroth biedt gedetailleerde herbouwinstructies in hun onderhoudsdocumentatie.
Het grotere plaatje van hydraulische bediening
De Rexroth WE 6 directionele regelklep vertegenwoordigt een volwassen technologie die zich gedurende decennia van industrieel gebruik heeft bewezen. Het is naar moderne maatstaven niet flitsend of hightech, maar het is precies wat u zoekt voor betrouwbare hydraulische bediening. De klep doet één taak goed: hij is gebouwd volgens een kwaliteitsnorm en volgt de industriële conventies die het gemakkelijk maken om mee te werken.
Voor systemen die meer dan 80 liter per minuut nodig hebben, biedt Rexroth de WEH-serie voorgestuurde kleppen. Deze gebruiken een kleine WE 6-type klep als stuurtrap om een veel grotere hoofdspoel te besturen. De WEH-serie is schaalbaar tot NG32-formaat en kan meer dan 1.000 liter per minuut verwerken. Het feit dat zelfs deze grote kleppen in de pilotfase afhankelijk zijn van het WE 6-ontwerp, laat zien hoe fundamenteel deze kleparchitectuur is voor de hydraulische bediening.
Wanneer u een directionele regelklep specificeert voor een nieuw systeem of een bestaande apparatuur vervangt, verdient de Rexroth WE 6-serie serieuze overweging. Het levert een hoge drukcapaciteit, goede stroomwaarden en bewezen betrouwbaarheid als u uw hydraulisch systeem goed onderhoudt. Dankzij de gestandaardiseerde montage bent u niet gebonden aan één leverancier, maar de technische kwaliteit en ondersteuning van Rexroth maken ze tot een solide keuze voor dit cruciale onderdeel.
Als u begrijpt wat "WE 4" werkelijk betekent, als u de prestatielimieten kent en begrijpt waarom de zuiverheid van vloeistoffen zo belangrijk is, kunt u het meeste uit deze kleppen halen. Of u nu een vloot mobiele apparatuur onderhoudt, een nieuwe industriële machine ontwerpt of problemen oplost met een hydraulisch systeem dat niet goed werkt, de richtingsregelklep van Rexroth blijft een praktische en effectieve oplossing voor hydraulische regelbehoeften.
