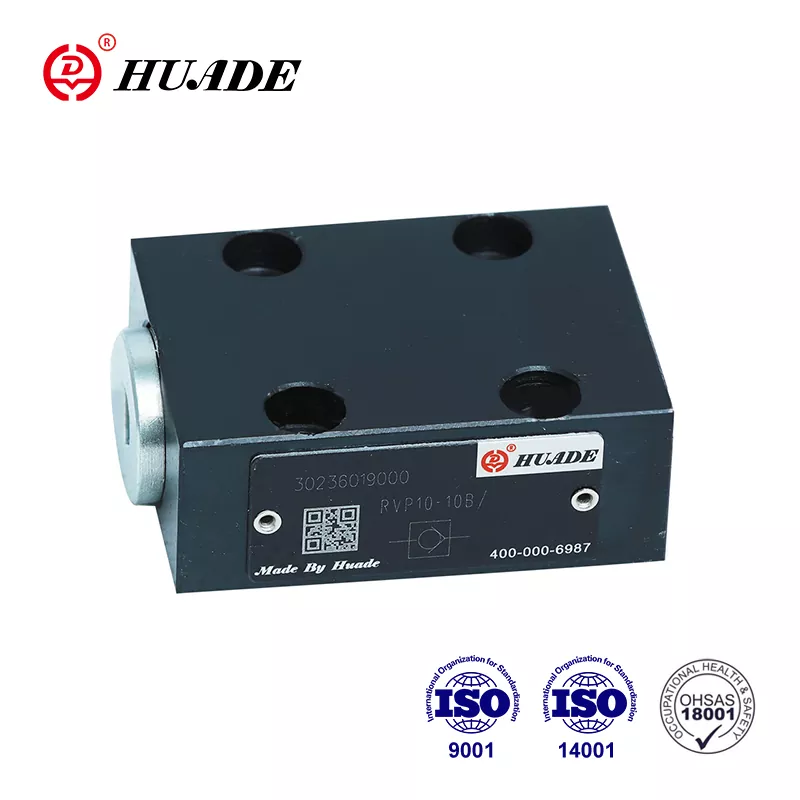

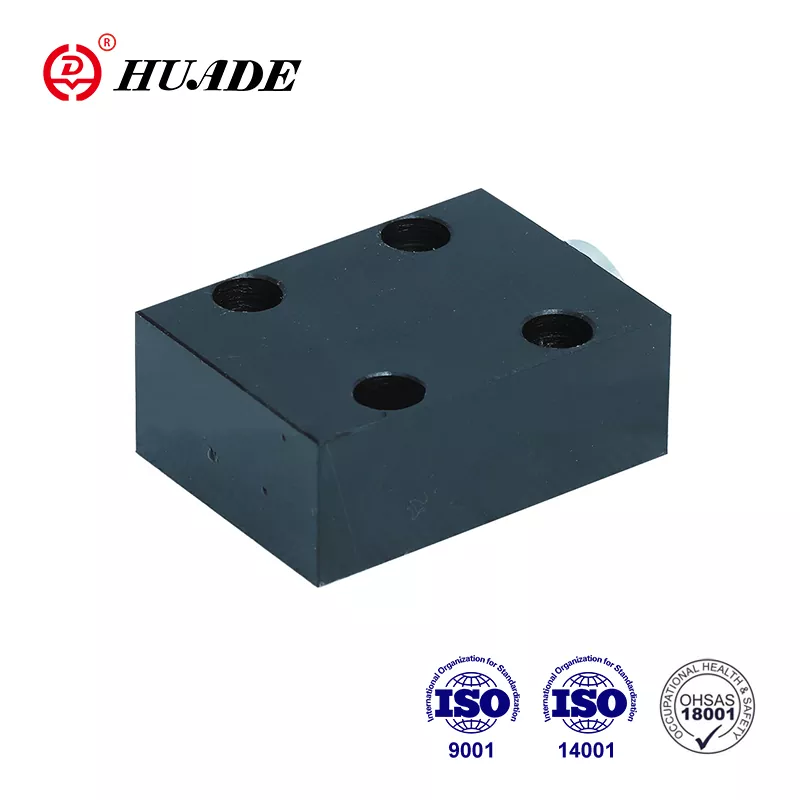

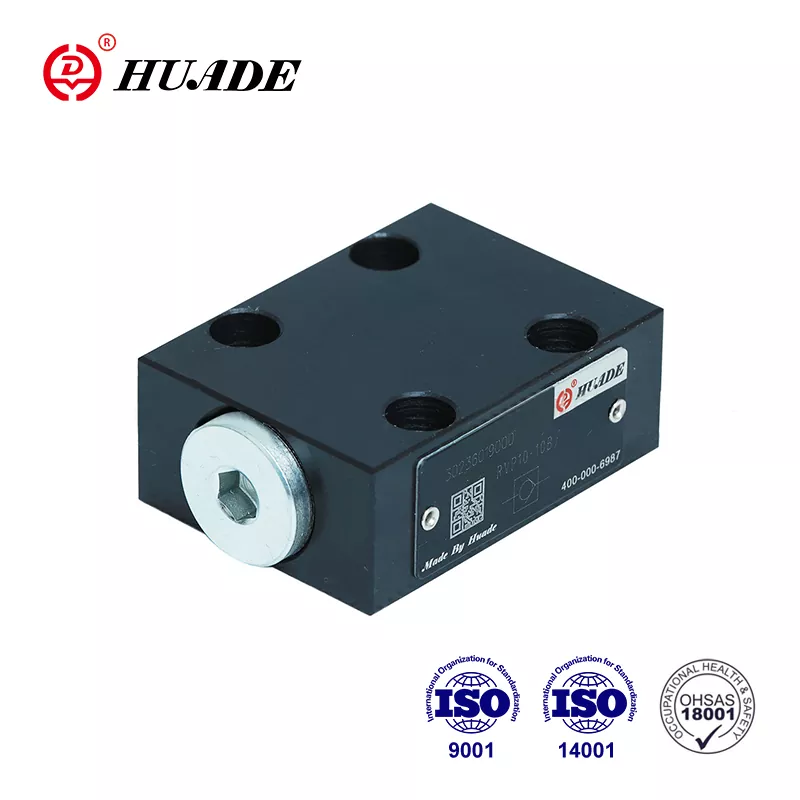

Terugslagklep RVP 25

Huade® terugslagklep RVP 25 werkt al meer dan 7 jaar samen met Rexroth vanaf 1979 en is compatibel met Rexroth RVP 25 tegen een redelijke prijs. Het is gemaakt van duurzaam staal. Alle Huade®-producten ondergaan strenge tests voordat ze de fabriek verlaten om de hoge kwaliteit te garanderen en hebben een jaar garantie. Binnen de garantieperiode is reparatie gratis. De grondstoffen van Huade voldoen aan internationale normen, namelijk ISO9001, ISO14001 en ISO45001. Huade®-terugslagkleppen worden veel gebruikt in techniek- en bouwmachines, metallurgie, werktuigmachines, enz. Dit is een oud nationaal merk in China.

Productparameter van de terugslagklep RVP 25

Productkenmerk en toepassing van de terugslagklep RVP 25

Functies:

▶ Subplaataansluiting

▶ Lekvrije sluiting in één richting

Sollicitatie:

De terugslagklep RVP 25 wordt voornamelijk gebruikt aan de uitlaat van de pomp als tegendrukklep en bypassklep.

Productiedetails van de terugslagklep RVP 25

De terugslagklep type RVP 25 kan worden gebruikt in diverse industriële omgevingen met hoge druk. Het heeft de taak om bij voorkeur een stroming lekvrij in de ene richting af te sluiten en een vrije stroming in de tegenovergestelde richting mogelijk te maken. Het structuurdiagram is als volgt. Het bestaat in principe uit de behuizing (1), de schotel (2), de drukveer (3) en de veerzitting (4). De slag van de schotel (2), die op zijn buitendiameter wordt geleid, wordt begrensd door een mechanische aanslag. De ingebouwde drukveer (3) ondersteunt de sluitbeweging. Bovendien houdt de drukveer (3) de schotel (2) in de gesloten positie, zelfs als er geen stroming door de klep is.

Symbool

Structuurdiagram

①Behuizing ②Ventje ③Veer ④Veerzitting

Kennisgeving van terugslagklep RVP 25

1. De vloeistof moet worden gefilterd. Minimale filterfijnheid is 20 ㎛.

2. De tank moet afgesloten zijn en er moet een luchtfilter op de luchtinlaat worden geïnstalleerd.

3. Producten zonder subplaat bij het verlaten van de fabriek, indien nodig, bestel speciaal.

4. De bevestigingsschroeven van de kleppen moeten van een hoog intensiteitsniveau zijn (klasse 10.9). Selecteer en gebruik ze volgens de parameter die in het voorbeeldboek staat vermeld.

5. De ruwheid van het oppervlak verbonden met de klep is vereist tot 0,8.

6. Oppervlakteafwerking van het passtuk is vereist tot 0,01/100 mm.
