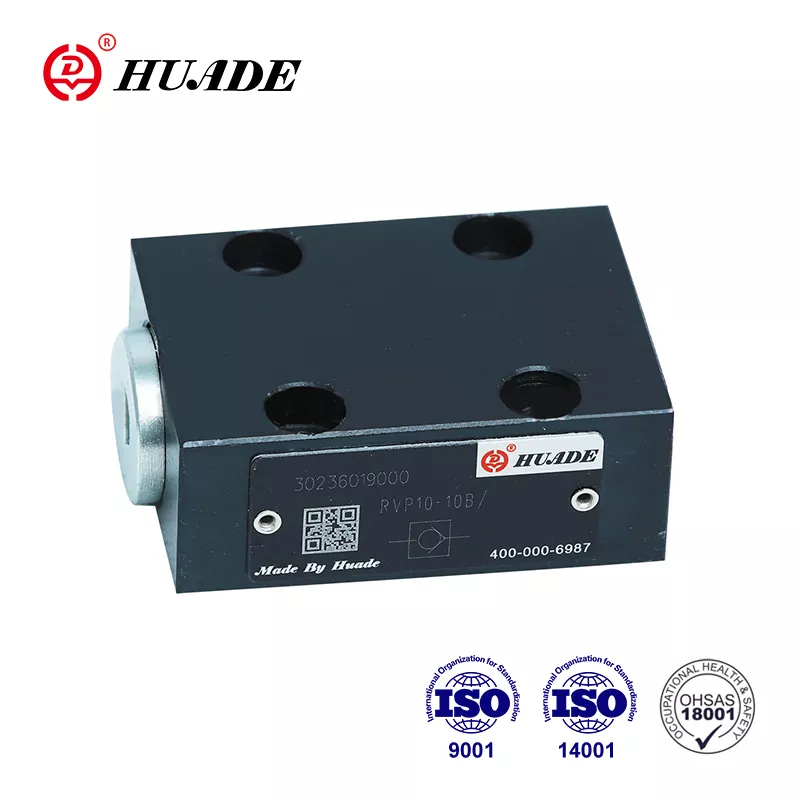

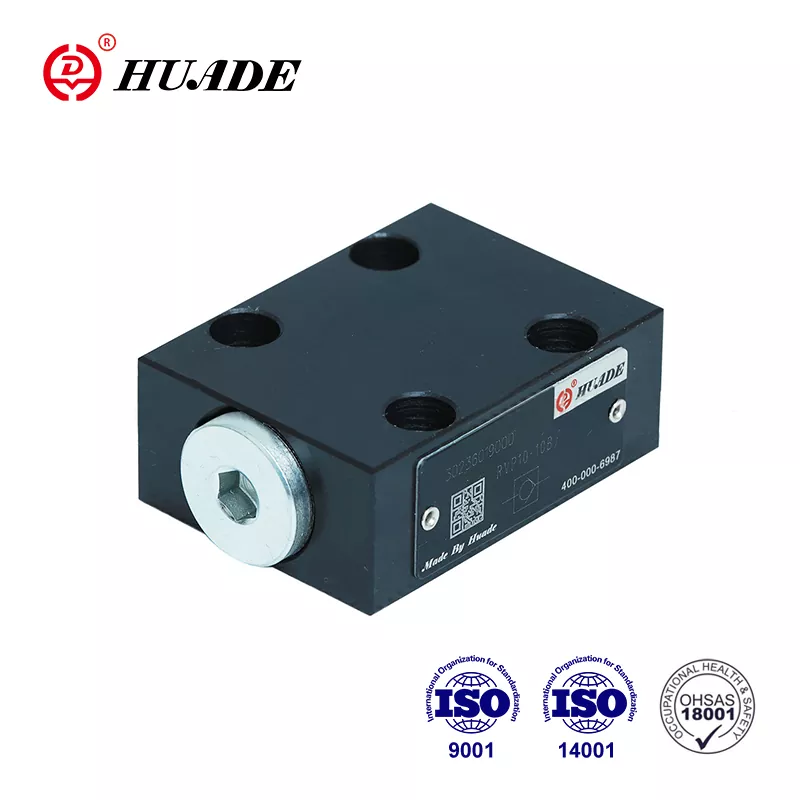

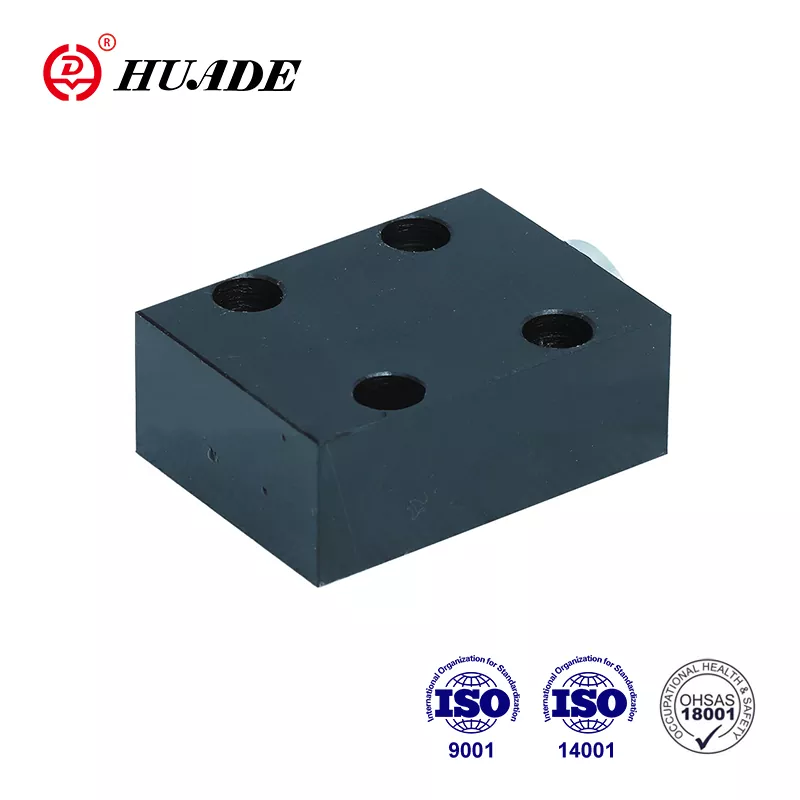

Check Valve RVP 6

Samenwerking met Rexroth voor meer dan 7 jaar vanaf 1979, Huade® Check Valve RVP 6 kan volledig dezelfde type klep vervangen die wordt aangeboden door Rexroth. De fabriek is gepasseerd ISO9001, ISO14001 en ISO45001. Huade's chequekleppen worden veel gebruikt in engineering- en bouwmachines, metallurgie, machine -gereedschap, enz. Alle terugslagklep RVP 6 zal strikte testen ondergaan voordat de fabriek wordt verlaat om een ​​uitstekende kwaliteit te garanderen.

Productparameter van de RVP van de terugslagklep 6

Productfunctie en toepassing van de RVP van de terugslagklep 6

Functies:

▶ Subplate -verbinding

▶ Lekvrije sluiting in één richting

Sollicitatie:

De RVP 6 van de terugslagklep 6 wordt voornamelijk gebruikt bij de uitlaat van de pomp als een achterdrukklep en bypass -klep.

Productiedetails van de Check Valve RVP 6

De RVP 6 van het kalkleptype heeft de taak van, bij voorkeur een stroomlek vrij in één richting afsluiten en om vrije stroom in de tegenovergestelde richting mogelijk te maken. Het bestaat in principe uit de behuizing (1), Poppet (2) Compressveer (3) en veerstoel (4). De slag van de poppet (2), die wordt geleid op zijn

Buiten diameter, wordt beperkt door een mechanische stop. De ingebouwde compressieveer (3) ondersteunt de slotbeweging. Verder houdt de compressieveer (3) de poppet (2) in de gesloten positie, zelfs wanneer er geen stroom door de klep is.

Symbool

Structuurdiagram

①housing ②poppet ③spring ④spring stoel

Kennisgeving van Check Valve RVP 6

1. De vloeistof moet worden gefilterd. Minimale filtervoets is 20 ㎛.

2. De tank moet worden afgesloten en een luchtfilter moet worden geïnstalleerd bij luchtingang

3. Producten zonder subplaat bij het verlaten van de fabriek, indien nodig, indien nodig, bestel dan speciaal.

4. Klepfixeerschroeven moeten een hoog intensiteitsniveau zijn (Klasse 10.9). Selecteer en gebruik ze volgens de parameter die in het voorbeeldboek wordt vermeld

5. Ruwheid van het oppervlak gekoppeld aan de klep is vereist voor 0,8/

6. Oppervlakteafwerking van het parende stuk is vereist tot 0,01/100 mm.
