Deze kleppen zijn overal om ons heen. Je vindt ze in graafmachines die funderingen graven, in vorkheftrucks die dozen in magazijnen verplaatsen en zelfs in vliegtuigbesturingssystemen. Zonder deze kleppen zouden zware machines onmogelijk te besturen zijn.
Hoe werken deze kleppen?
De belangrijkste onderdelen
Elke hydraulische directionele regelklep heeft drie belangrijke onderdelen die samenwerken:
1. Kleplichaam
Het kleplichaam is als het huis waar alles gebeurt. Het is meestal gemaakt van sterke materialen zoals staal of aluminium. Binnenin zijn er zorgvuldig geboorde gaten die poorten worden genoemd. Deze poorten hebben speciale namen:
- P-poort:Waar vloeistof onder druk binnenkomt
- T-poort:Waar vloeistof terugkeert naar de tank
- A- en B-poorten:Waar vloeistof naartoe gaat om cilinders of motoren te bewegen
2. Bedieningselement
Dit is het bewegende deel dat feitelijk de vloeistof stuurt. Er zijn twee hoofdtypen:
Spoel:Een rond, glijdend stuk dat lijkt op een potlood met bredere secties. Terwijl het heen en weer schuift, opent en sluit het verschillende paden voor de vloeistof.
Poppetje:Een kegelvormig stuk dat werkt als een kurk in een fles. Het sluit zeer goed af als het gesloten is, maar kan opengaan om vloeistof door te laten.
3. Aandrijving
Dit is wat het bedieningselement beweegt. Veel voorkomende typen zijn onder meer:
- Veren die de klep terugduwen naar een veilige positie
- Solenoïden (elektrische magneten) die bewegen wanneer ze worden aangedreven
- Handmatige hendels voor handbediening
- Pilot-bedieningen die de eigen druk van het systeem gebruiken
Hoe vloeistof stroomt
Laten we een eenvoudig voorbeeld gebruiken met een hydraulische cilinder:
Neutrale positie:Als de klep in de middelste stand staat, blijft de cilinder staan. Afhankelijk van het klepontwerp kan de vloeistof geblokkeerd raken of terugstromen naar de tank.
Positie uitbreiden:De klep verbindt de drukpoort (P) met poort A, waardoor vloeistof naar de cilinder wordt gestuurd. Tegelijkertijd stroomt vloeistof van de andere kant van de cilinder via poort B terug naar de tank (T).
Positie intrekken:Nu schakelt de klep. Er gaat druk naar poort B om de cilinder in te trekken, terwijl vloeistof van poort A naar de tank terugkeert.
Soorten hydraulische directionele regelkleppen
Door intern ontwerp
Spoelkleppen
Dit zijn de meest voorkomende typen. De spoel schuift in het kleplichaam om verschillende stroompaden te creëren.
Goede punten:
- Kan complexe operaties met meerdere posities aan
- Lage weerstand tegen vloeistofstroom
- Veelzijdig en veel gebruikt
Niet zo goed:
- Kleine openingen zorgen ervoor dat er wat vloeistof inwendig kan lekken
- Kan vastlopen als de vloeistof vuil is
Schotelkleppen
Deze maken gebruik van kegel- of bolvormige elementen die goed aansluiten op een zitting.
Goede punten:
- Bijna geen interne lekkage
- Goed werken met vuile vloeistof
- Ideaal voor het vasthouden van zware lasten
Niet zo goed:
- Beperkt tot eenvoudige aan/uit-functies
- Er is meer kracht nodig om te kunnen werken
Door de manier waarop ze worden bediend
Handmatige kleppen:Met de hand bediend met behulp van hendels, knoppen of knoppen. Eenvoudig en betrouwbaar, maar er moet wel iemand aanwezig zijn om ze te bedienen.

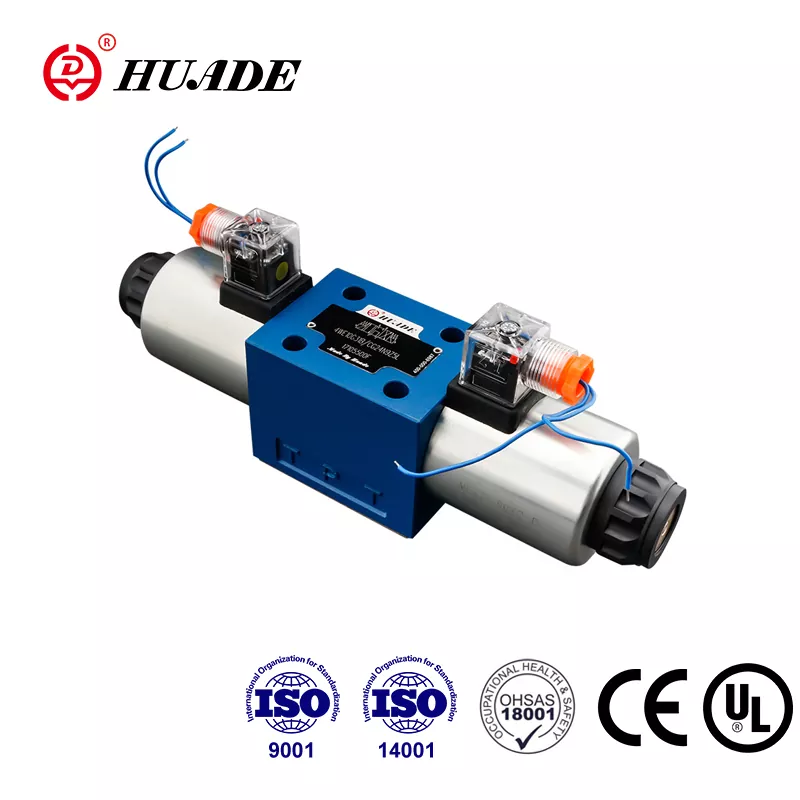

Magneetventielen:Gebruik elektrische stroom om te werken. Deze zijn perfect voor geautomatiseerde systemen en kunnen worden bestuurd door computers.
Voorgestuurde kleppen:Gebruik de eigen hydraulische druk van het systeem om de hoofdklep te bewegen. Dit is hetzelfde als het gebruik van een kleine klep om een grote klep te bedienen - ideaal voor toepassingen met een hoog debiet.
Door controleprecisie
Aan/uit-kleppen:Eenvoudige schakelaars die volledig open of volledig gesloten zijn. Net als een lichtschakelaar: hij is aan of uit.
Proportionele kleppen:Deze kunnen gedeeltelijk opengaan, zoals een dimmer voor verlichting. Hoe meer u het stuursignaal hoger zet, hoe verder de klep opengaat. Dit zorgt voor een soepele snelheidsregeling.
Servokleppen:Het meest nauwkeurige type, gebruikt in toepassingen die extreem nauwkeurige controle vereisen, zoals vliegtuigen of precisieproductieapparatuur.
Belangrijke kenmerken en specificaties
Centrumfuncties
Voor regelventielen is wat er gebeurt in de neutrale (midden) positie erg belangrijk:
Gesloten centrum:Alle poorten zijn geblokkeerd. Dit vergrendelt de cilinder op zijn plaats, maar zorgt ervoor dat de pomp harder werkt.
Open centrum:De drukpoort wordt aangesloten op de tank. Dit bespaart energie door de pomp drukloos te laten draaien, maar de cilinder kan gaan driften.
Tandemcentrum:Een compromis dat wat energie bespaart en tegelijkertijd de lading beter vasthoudt.
Belangrijkste prestatiecijfers
- Drukclassificatie:Hoeveel druk de klep veilig aankan. Meestal gemeten in PSI of bar.
- Stroomsnelheid:Hoeveel vloeistof kan er per minuut passeren. Meestal gemeten in gallons per minuut (GPM) of liters per minuut.
- Reactietijd:Hoe snel de klep reageert op een stuursignaal. Belangrijk voor toepassingen die snelle bewegingen vereisen.
- Drukdaling:Hoeveel druk gaat verloren als er vloeistof door de klep stroomt. Lager is beter voor de efficiëntie.
Ventielsymbolen en normen
Ingenieurs gebruiken speciale symbolen om kleppen in hydraulische diagrammen weer te geven. Deze symbolen volgen de internationale normen (ISO 1219), zodat ingenieurs over de hele wereld ze kunnen begrijpen.
Een klepsymbool geeft aan:
- Vakken die elke positie vertegenwoordigen
- Pijlen die stroompaden weergeven
- Lijnen met T-markeringen die geblokkeerde paden aangeven
- Letters (P, T, A, B) die de poorten markeren
- Symbolen voor veren en elektromagneten
Een "4/3 klep" betekent bijvoorbeeld 4 poorten en 3 posities.
Veel voorkomende toepassingen
Bouwapparatuur
Graafmachines gebruiken meerdere directionele regelkleppen om de giek, arm, bak en rupsbanden onafhankelijk te bedienen. Operators gebruiken joysticks die signalen naar proportionele kleppen sturen voor een soepele bediening.
Productie
Assemblagelijnen gebruiken deze kleppen om robotarmen, persen en transportsystemen te besturen. Solenoïdegestuurde kleppen reageren op computercommando's voor nauwkeurige timing.
Landbouw
Moderne tractoren gebruiken proportionele ventielblokken om werktuigen zoals ploegen en oogstmachines te besturen. Sommige systemen integreren zelfs met GPS voor geautomatiseerd veldwerk.
Lucht- en ruimtevaart
Vliegtuigen gebruiken uiterst betrouwbare servokleppen voor vluchtbesturingen. Deze kleppen moeten ook onder extreme omstandigheden perfect werken.
Topfabrikanten
Bosch Rexroth:Bekend om hoogwaardige kleppen met geavanceerde elektronica en monitoringmogelijkheden.
Parker Hannifin:Biedt een breed assortiment, van eenvoudige industriële kleppen tot gespecialiseerde kleppen voor mobiele apparatuur.
Eaton (Vickers):Beroemd om zijn heavy-duty kleppen die lang meegaan onder zware omstandigheden.
Danfoss:Gespecialiseerd in mobiele hydrauliek en energiezuinige systemen.
HYDAC:Bekend om compacte patroonventielen en op maat gemaakte spruitstukoplossingen.
Installatie en onderhoud
Het kiezen van de juiste klep
Overweeg deze factoren:
- Druk- en debietvereisten: stem af op uw systeembehoeften
- Type bediening: Aan/uit voor eenvoudige taken, proportioneel voor variabele snelheid
- Milieu: Kies afdichtingen en coatings die geschikt zijn voor uw omstandigheden
- Veiligheid: Selecteer middenfuncties die een veilige bediening garanderen
Veelvoorkomende problemen en oplossingen
Klep werkt niet:
- Controleer de elektrische aansluitingen op magneetkleppen
- Controleer of er voldoende hydraulische druk is voor voorgestuurde kleppen
- Zoek naar mechanische obstakels
Langzame of onregelmatige werking:
- Reinig of vervang vervuilde hydraulische vloeistof
- Controleer of er lucht in het systeem zit
- Inspecteer op versleten kleponderdelen
Externe lekken:
- Vervang versleten afdichtingen en pakkingen
- Controleer de vlakheid van het montageoppervlak
- Controleer het juiste boutkoppel
Beste praktijken
Installatie:
- Houd alles schoon tijdens de installatie
- Gebruik de juiste pakkingen en afdichtingsmiddelen
- Haal de bouten aan met de gespecificeerde aanhaalmomenten
Bediening:
- Begin met lage druk om de basisfunctie te controleren
- Bewaak de systeemtemperatuur en -druk
- Houd de hydraulische vloeistof schoon door de juiste filtratie
Onderhoud:
- Test regelmatig de werking van de klep
- Ververs de hydraulische vloeistof volgens schema
- Houd gedetailleerde onderhoudsgegevens bij
Toekomstige trends
De sector voor hydraulische kleppen blijft zich ontwikkelen:
Slimme kleppen:Nieuwe kleppen omvatten sensoren en elektronica die hun toestand en prestaties kunnen rapporteren. Dit helpt voorspellen wanneer onderhoud nodig is.
Energie-efficiëntie:Fabrikanten ontwikkelen kleppen die minder energie verspillen, waardoor de bedrijfskosten en de impact op het milieu worden verlaagd.
Integratie:Afsluiters worden compacter en geïntegreerd met andere systeemcomponenten, waardoor lekpunten en installatietijd worden verminderd.
Digitale besturing:Er zijn steeds meer kleppen ontworpen om te werken met digitale besturingssystemen en Internet of Things (IoT)-netwerken.
Hydraulische directionele regelkleppen zijn essentiële componenten die moderne machines mogelijk maken. Van eenvoudige aan/uit-kleppen tot geavanceerde servosystemen: deze apparaten zetten elektrische of mechanische signalen om in gecontroleerd hydraulisch vermogen.
Begrijpen hoe deze kleppen werken, de verschillende typen ervan en hoe u ze moet selecteren en onderhouden, is van cruciaal belang voor iedereen die met hydraulische systemen werkt. Naarmate de technologie vordert, worden deze kleppen slimmer, efficiënter en meer geïntegreerd met digitale besturingssystemen.
Of u nu zwaar materieel bedient, automatiseringssystemen ontwerpt of hydraulische machines onderhoudt, kennis van directionele regelkleppen zal u helpen effectiever en veiliger te werken.
Door de juiste klep voor uw toepassing te kiezen en deze op de juiste manier te onderhouden, kunt u een betrouwbare werking en een lange levensduur garanderen. De sleutel is het begrijpen van uw systeemvereisten en het matchen ervan met de juiste kleptechnologie.
Denk eraan dat u bij twijfel deskundigen op het gebied van hydraulische systemen of kleppenfabrikanten raadpleegt. Zij kunnen specifieke begeleiding bieden voor uw unieke toepassingsbehoeften en helpen optimale systeemprestaties te garanderen.
