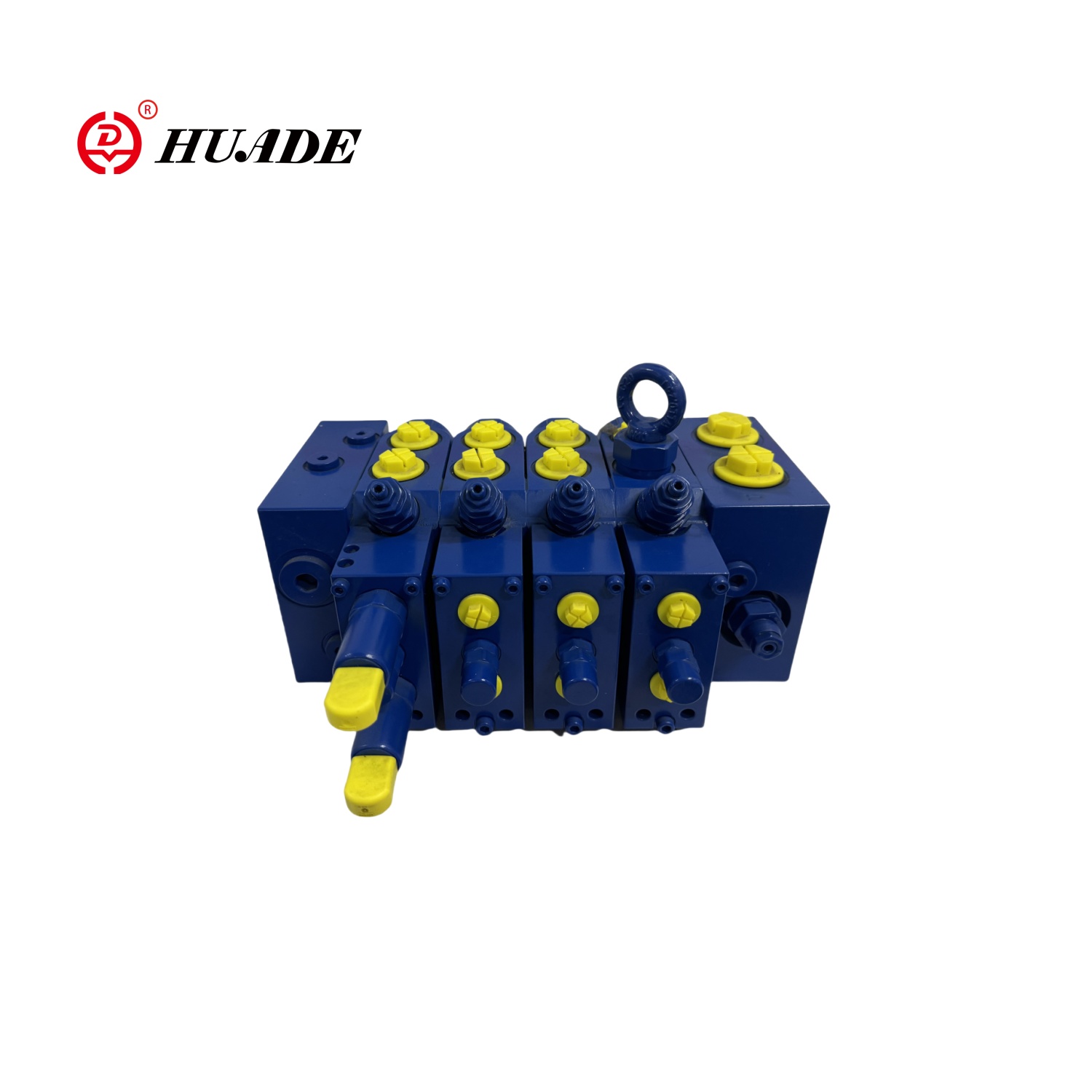

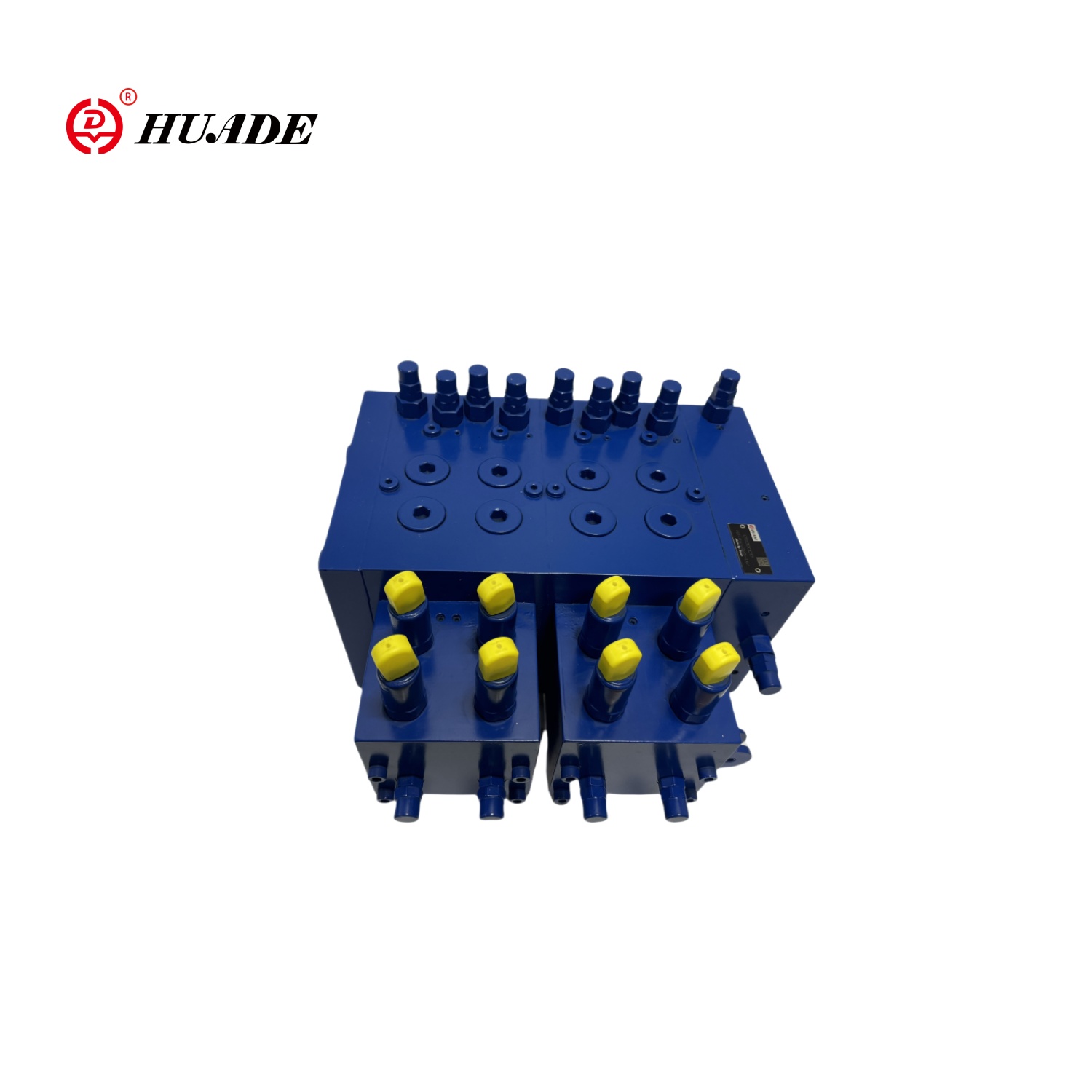

Een belastinggevoelige multi-wegen klep is een klep die de verandering-signalen van druk, stroom en stroom naar de klep terugvaart om de besturingsfunctie te realiseren. Het kan de stroom automatisch aanpassen volgens de belastingwijziging om de stabiliteit en efficiëntie van het systeem te handhaven. De belastinggevoelige multi-wegenklep is meestal uitgerust met een druksensor om de hydraulische drukveranderingen in het systeem in realtime te controleren.
| Algemeen | ||
| Installatielocatie | Geen vereiste | |
| Oliepoort | Pijpdraad is0228/1 | |
| Gewicht | Olie -inlaat (zijkant) （kg） | 7 |
| Directionele klep, hydraulisch （kg） | 7.1 | |
| Directionele klep, elektro-hydraulisch （kg） | 7.5 | |
| Eind （kg） | 5.8 | |
| Hydraulische olie- en omgevingstemperatuurbereik (℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ | -20 tot 80 | |
| Hydraulisch | ||
| Stroom | Poort P Q L/Min | 300 met tussenliggende olie -inlaat |
| L/min | 200 met zijolie -inlaat | |
| Poort A 、 B Q L/Min | 150 met drukcompensator en load houdingsfunctie (s type) | |
| L/min | 190 met drukcompensator, zonder de functie voor het vasthouden van de belasting (t -type) | |
| L/min | 200 drukcompensator (type C) | |
| Nominale druk p balk | 350 | |
| Maximale werkdruk per poort | P P Bar | 350 |
| A, B P Bar | 420 | |
| LS P Bar | 330 | |
| T p bar | 30 | |
| En P -balk | Geen druk terug naar tank | |
| Maximale pilootdruk per haven | X P Bar | 35 |
| A, B P Bar | 35 | |
| Pilootdrukbereik | Hydraulische p -balk | 8.5 tot 22.5 |
| Elektro-hydraulische P-balk | 6.5 tot 17.2 | |
| Vereiste controledifferentiële druk van multi-way klep | S-type en C-type P-balk | 18 |
| T-type P-balk | 25 | |
| LS Relief klepfunctie (aanpassingsbereik) Balk | 50 tot 149? 150 tot 330 | |
| Hydraulische olie | DIN51524 Minerale olie | |
| Viscositeitsbereik v mm2/S | 10 tot 380 | |
| Toegestaande verontreinigingsniveau van hydraulische olie | 20/18/15 niveau | |
| Reinheidsniveau volgens IS04406 (c) | Het wordt aanbevolen om een filter te gebruiken met een minimale filtratienauwkeurigheid van β10 ≥75 | |
| Elektronische apparaten | ||
| Elektrische pilootregelklep | TM1005110 Schakelklep | |
| TM82002 proportionele klep | ||
Functies:
▶ Proportionele directionele klep voor stroomregeling onafhankelijk van de belastingsdruk
▶ Chip-type structuur
▶ Met de functie van de laaddrukcompensatiebelasting
▶ Hoge herhaalbaarheid en lage hysterese
▶ kan worden aangepast door een slagbegrenzer
▶ Overloopklep met olievulfunctie
| Druk | 300 bar |
| Stroom | 120L/min |
| Nominale druk | 250 bar (pompzijde) |
| 300Bar (actuatorzijde) | |
| Maximale stroom | |
| (Pompzijde) | 200L/min (zijolie -inlaat) |
| 200L/min (tussenliggende olie -inlaat) | |
| (Actuatorzijde) | 200L/min (met load houdfunctie) |
| 190L/min (met drukcompensator) | |
| 150L/min (met drukcompensator en laadplaatsklep) |
Sollicitatie:
Load-sensing multi-way kleppen zijn op veel gebieden op veel gebieden gebruikt vanwege hun uitstekende prestaties, zoals bouwmachines, agrarische machines, industriële productie-, til- en transportmachines, mijnbouwmachines, schepen en mariene engineering.
