Wanneer u met zware industriële machines werkt, is het essentieel om te begrijpen hoe vloeiende energie door uw systeem beweegt. In het hart van veel hydraulische systemen met hoog debiet bevindt zich een cruciaal onderdeel, de directionele regelklep, met name de WH-serie van Bosch Rexroth. Deze kleppen zien er op het eerste gezicht misschien niet indrukwekkend uit, maar ze doen serieus zwaar werk in fabrieken en industriële omgevingen over de hele wereld.
Wat richtingregelkleppen zo belangrijk maakt
Denk aan een directionele regelklep als verkeersagent voor hydraulische vloeistof. Zijn belangrijkste taak is om te beslissen waar de vloeistof naartoe gaat, wat rechtstreeks bepaalt hoe uw machine beweegt. Of u nu start, stopt, versnelt of de richting van een hydraulische cilinder verandert, de directionele regelklep maakt het mogelijk.
Het WH-type verwijst specifiek naar voorgestuurde richtingregelkleppen die hydraulische druk gebruiken om de hoofdstroom te regelen. Dit is belangrijker dan je zou denken. Wanneer u te maken heeft met hoge stroomsnelheden en grote vloeistofvolumes, heeft een eenvoudige, direct bediende klep gewoon niet genoeg kracht om de klus te klaren. De krachten die op een grote klepspoel inwerken zijn enorm, en dat is waar een pilootoperatie noodzakelijk wordt.
Bosch Rexroth heeft de WH-serie ontworpen om precies deze veeleisende situaties aan te kunnen. Deze kleppen kunnen drukken tot 350 bar en debieten tot 1100 liter per minuut beheren. Om dat in perspectief te plaatsen: we hebben het over het verplaatsen van voldoende hydraulische vloeistof om enorme industriële persen, zware gietapparatuur en grote materiaalverwerkingssystemen aan te drijven.
Hoe richtingregelkleppen uit de WH-serie feitelijk werken
De schoonheid van de WH directionele regelklep ligt in het tweetrapsontwerp. In plaats van te proberen een grote, zware spoel rechtstreeks te verplaatsen, gebruikt het systeem een kleine stuurklep om een veel grotere hoofdklep te besturen. Het is vermogensversterking in actie.
Hier ziet u hoe het in de praktijk werkt. De pilotfase gebruikt een kleine hoeveelheid hydraulische druk om een kleine klepspoel te verschuiven. Hierdoor ontstaat er een drukverschil dat inwerkt op de uiteinden van de veel grotere hoofdspoel. Dat drukverschil genereert voldoende kracht om de vloeistofkrachten en wrijving te overwinnen, waardoor de hoofdspoel van positie kan veranderen en de volledige systeemstroom kan omleiden.
De WH-aanduiding geeft aan dat dit puur hydraulische stuurbediening is. Alle stuursignalen zijn afkomstig van hydraulische drukbronnen, niet van elektrische elektromagneten. Dit maakt WH-kleppen bijzonder waardevol in omgevingen waar elektrische systemen problematisch kunnen zijn, zoals onderwatertoepassingen, extreme temperaturen of explosieve atmosferen.
In het klephuis vind je een nauwkeurig bewerkte boring waar de gehard stalen spoel heen en weer schuift. De spoel heeft zorgvuldig ontworpen landen en groeven die op één lijn liggen met de poorten in het kleplichaam. Terwijl de spoel beweegt, worden deze stroompaden geopend en gesloten, waardoor vloeistof naar verschillende actuatoren of terug naar de tank wordt geleid.
Verschillende configuraties voor verschillende behoeften
Directionele regelkleppen zijn er in verschillende configuraties, en het begrijpen van de terminologie helpt bij het selecteren van de juiste klep. De cijfers die u in de klepbeschrijvingen ziet, verwijzen naar het aantal poorten en posities.
Een vierwegklep met drie standen (geschreven als 4/3) heeft vier vloeistofaansluitingen en drie verschillende bedieningsposities. De vier poorten omvatten doorgaans pomptoevoer, tankretour en twee werkpoorten die op uw actuator worden aangesloten. De drie posities omvatten meestal twee actieve posities voor het bewegen van uw cilinder of motor in beide richtingen, plus een middenpositie.
Die middenpositie doet er meer toe dan veel mensen beseffen. In een gesloten centrumconfiguratie stopt alle stroom wanneer de klep terugkeert naar het midden. Dit werkt goed met pompen met vaste verplaatsing en wanneer u een nauwkeurige positiebepaling nodig heeft. Een open midden zorgt ervoor dat de pompstroom terugkeert naar de tank in de neutrale positie, waardoor de warmteontwikkeling wordt verminderd, maar uw actuator mogelijk onder belasting kan gaan afdrijven. Tandemcentrumconfiguraties bieden een middenweg, waarbij de pomp wordt ontlast terwijl de actuatorpoorten worden geblokkeerd.
De WH-serie biedt al deze middenomstandigheden en meer. U kunt kleppen bestellen met veercentrering, waarbij veren de spoel terugduwen naar neutraal, of drukcentrering, waarbij hydraulische druk de spoel gecentreerd houdt. Sommige toepassingen hebben configuraties met veercompensatie of hydraulische pallen nodig die de spoel in de positie houden waartoe deze het laatst werd opgedragen.
Technische specificaties die ertoe doen
Wanneer u directionele regelkleppen vergelijkt, vertellen bepaalde specificaties u wat de klep daadwerkelijk in uw systeem kan doen. De WH-serie omvat nominale maten van NG10 tot NG32. Die nominale maat houdt rechtstreeks verband met de hoeveelheid stroom die de klep aankan.
Een NG10-klep kan 200 tot 300 liter per minuut verwerken, wat geschikt is voor middelgrote machines. Stap over naar NG32 en je kijkt naar die maximale stroomcapaciteit van 1100 liter per minuut. Dit grotere formaat is wat u zou specificeren voor de grootste industriële persen of hogesnelheidsproductieapparatuur.
De maximale werkdruk van 350 bar plaatst WH-kleppen in de categorie met hoge prestaties. Veel industriële systemen werken op 200 tot 250 bar, dus het hebben van die extra drukcapaciteit biedt een veiligheidsmarge en zorgt ervoor dat de klep in de meest veeleisende circuits kan werken.
Alle WH directionele regelkleppen worden gemonteerd volgens de ISO 4401-normen. Deze internationale norm definieert precies waar de poorten zich bevinden en hoe het montageoppervlak wordt bewerkt. Waarom doet dit er toe? Omdat dit betekent dat u mogelijk een Bosch Rexroth-klep kunt vervangen door een Parker- of Eaton-equivalent zonder uw spruitstuk of leidingen te hoeven veranderen. Deze standaardisatie bespaart enorm veel tijd en geld bij het ontwerp en onderhoud van systemen.
De kleppen werken met hydraulische vloeistoffen op minerale olie of fosfaatester over een temperatuurbereik van min 30 tot positief 80 graden Celsius. Dit brede werkingsvenster bestrijkt de meeste industriële omgevingen zonder dat speciale temperatuurcompensatie vereist is.
Real-World toepassingen waar WH-kleppen uitblinken
Als u een zware productiefaciliteit binnenloopt, zult u waarschijnlijk directionele regelkleppen uit de WH-serie aan het werk tegenkomen. Staalfabrieken gebruiken ze om massieve vormpersen te besturen. Spuitgietfabrieken vertrouwen erop vanwege de krachtige klemsystemen die mallen onder extreme druk gesloten houden.
Grote werktuigmachines vormen een andere veel voorkomende toepassing. Wanneer een CNC-bewerkingscentrum snel een zware tafel moet positioneren of een werkstuk moet opspannen, zorgt een WH-directionele regelklep voor de beslissende, krachtige schakelactie die nodig is. Het vermogen van de klep om hoge debieten aan te kunnen, betekent dat deze bewegingen snel plaatsvinden, waardoor de cyclustijd wordt verkort en de productiviteit toeneemt.
Materiaalbehandelingsapparatuur zoals hydraulische liften en hefplatforms profiteren ook van WH-technologie. Deze toepassingen vereisen bovenal betrouwbaarheid, en het eenvoudige, robuuste ontwerp van een voorgestuurde directionele regelklep levert precies dat.
Wat WH-kleppen bijzonder geschikt maakt voor deze toepassingen is hun tolerantie voor minder dan perfecte bedrijfsomstandigheden. Industriële hydraulische systemen kunnen vaak niet de ultraschone vloeistofcondities handhaven die meer geavanceerde proportionele kleppen vereisen. WH-kleppen werken betrouwbaar met hydraulische vloeistofreinheid rond ISO 4406 20/18/15, terwijl proportionele kleppen mogelijk 19/16/13 of beter nodig hebben. Dat verschil in filtratievereisten vertaalt zich direct in lagere bedrijfskosten en langere onderhoudsintervallen.
WH-kleppen vergelijken met de concurrentie
De markt voor industriële directionele regelkleppen omvat naast Bosch Rexroth nog een aantal grote spelers. De Vickers-divisie van Eaton biedt de DG3V-10-serie voor hydraulische pilootbediening en de DG5V-10 voor elektromagnetische pilootbediening. Deze concurreren rechtstreeks met WH- en WEH-kleppen en bieden vergelijkbare stroomcapaciteiten en drukwaarden.
Parker Hannifin produceert grote voorgestuurde kleppen in de D81VW-serie en de bredere D-serie. Net als de andere voldoen deze kleppen aan de ISO 4401-montagenormen en leveren ze vergelijkbare prestaties.
Het interessante aan dit competitieve landschap is hoe vergelijkbaar de topspecificaties zijn geworden. Alle drie de grote fabrikanten bieden kleppen met een druk van 350 bar en een debiet van 1100 liter per minuut. Ze volgen allemaal dezelfde montagenormen. Deze convergentie weerspiegelt de vraag van de markt naar uitwisselbaarheid en heeft een situatie gecreëerd waarin concurrentie meer plaatsvindt op basis van secundaire factoren zoals levertijd, technische ondersteuning en specifieke configuratie-opties in plaats van op pure prestatielimieten.

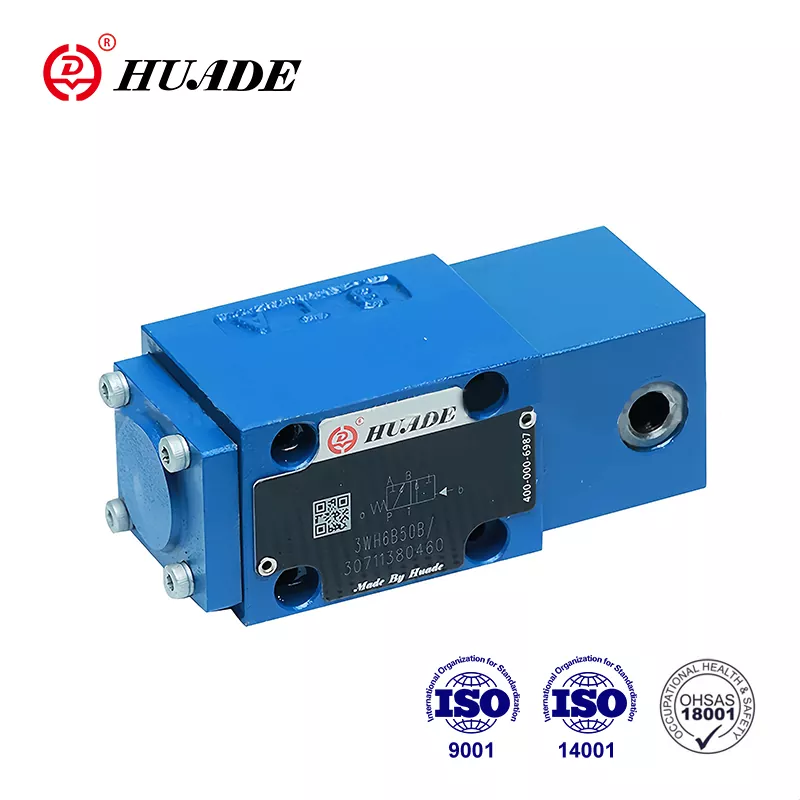

Aziatische fabrikanten zijn ook op de markt gekomen met ISO 4401-compatibele kleppen. Bedrijven als Huade en Shanghai Lixin bieden WH-compatibele producten aan tegen concurrerende prijzen, wat vooral aantrekkelijk is voor kopers in snel industrialiserende regio's. Hoewel deze alternatieven misschien niet dezelfde merkherkenning hebben, volgen ze dezelfde basisontwerpprincipes en montagenormen.
Onderhoudsoverwegingen en veelvoorkomende problemen
Een belangrijk voordeel van directionele regelkleppen uit de WH-serie is hun relatief eenvoudige onderhoudsprofiel. In tegenstelling tot geavanceerde proportionele kleppen met hun nauwe toleranties en complexe feedbacksystemen, zijn traditionele, voorgestuurde kleppen redelijk vergevingsgezind.
De meest voorkomende storing is het vastlopen van de spoel, meestal veroorzaakt door vervuiling in de hydraulische vloeistof. Kleine deeltjes kunnen zich ophopen in de kleine openingen tussen spoel en boring, waardoor een soepele beweging wordt verhinderd. Regelmatige vloeistofverversingen en adequate filtratie voorkomen de meeste van deze problemen.
Interne lekkage ontstaat in de loop van de tijd, omdat normale slijtage de speling tussen spoel en boring vergroot. Dit komt tot uiting in lagere actuatorsnelheden, verminderde kracht en verhoogde warmteontwikkeling. Wanneer de interne lekkage buitensporig wordt, is de enige echte oplossing het vervangen van de klep. De kosten voor het opnieuw opbouwen zijn voor de meeste maten doorgaans hoger dan de kosten van een nieuwe klep.
Externe lekkage van afdichtingen of fittingverbindingen is meestal gemakkelijker aan te pakken. Veel afdichtingen kunnen zonder speciaal gereedschap worden vervangen. Als de spoel zelf echter beschadigd is in het afdichtingsgebied, is vervanging noodzakelijk.
De stuurtoevoerdruk verdient speciale aandacht bij WH-kleppen. Omdat het stuurcircuit de positie van de hoofdspoel regelt, hebben eventuele problemen met de stuurdruk rechtstreeks invloed op de klepfunctie. Of er nu gebruik wordt gemaakt van de interne stuurtoevoer van de hoofdpomp of van de externe stuurtoevoer van een afzonderlijke bron, die druk moet stabiel en voldoende blijven voor betrouwbaar schakelen.
De initiële kosten van een hoogwaardige directionele regelklep kunnen aanzienlijk lijken. Bosch Rexroth-assemblages uit het middensegment kunnen rond de 450 dollar kosten, terwijl grotere of complexere configuraties meer kosten. De totale eigendomskosten zijn echter sterk afhankelijk van de betrouwbaarheid en levensduur. WH-kleppen verdienen hun geld door jarenlang betrouwbaar te functioneren met minimale aandacht.
De toekomst van directionele controletechnologie
De hydraulische kleppenindustrie staat niet stil. Twee belangrijke trends hervormen het landschap, maar geen van beide heeft ervoor gezorgd dat WH-stijl kleppen tot nu toe overbodig zijn geworden.
Proportionele directionele regelkleppen bieden een continu variabele stroomregeling in plaats van eenvoudig aan-uit schakelen. Door het ingangssignaal te variëren, kunt u de snelheid en kracht van de actuator nauwkeurig regelen. Dit brengt aanzienlijke voordelen met zich mee voor toepassingen die vloeiende bewegingen of exacte positionering vereisen. Proportionele kleppen vereisen echter veel schonere hydraulische vloeistof, vereisen regelmatige kalibratie en kosten over het algemeen meer in aanschaf en onderhoud.
Digitale hydrauliek vertegenwoordigt een meer fundamentele verandering in aanpak. In plaats van analoge kleppen zoals de WH-serie of proportionele kleppen te gebruiken, gebruiken digitale hydraulische systemen reeksen snel schakelende aan-uitkleppen. Door deze kleppen snel te pulseren, kan het systeem een nauwkeurige regeling bereiken die de proportionele kleppen evenaart of zelfs overtreft, terwijl de eenvoud en robuustheid van de aan-uitcomponenten behouden blijft.
Digitale hydrauliek belooft grote energiebesparingen door het elimineren van veel van de smoorverliezen die inherent zijn aan traditionele systemen. De technologie biedt ook ingebouwde redundantie, omdat meerdere kleine kleppen kunnen compenseren als er één uitvalt. De productiekosten zouden aanzienlijk kunnen dalen zodra de volumes toenemen, omdat digitale kleppen eenvoudiger te vervaardigen zijn dan precisie-proportionele kleppen.
Ondanks deze vooruitgang behouden traditionele WH directionele regelkleppen belangrijke voordelen. Ze vereisen minder geavanceerde besturingselektronica, tolereren vervuiling beter dan proportionele kleppen en kunnen naadloos worden geïntegreerd in bestaande systemen die zijn gebouwd rond de ISO 4401-normen. Voor toepassingen die robuust schakelen met hoog debiet vereisen zonder continue regeling, blijven WH-kleppen de meest kosteneffectieve oplossing.
Bosch Rexroth onderkent deze concurrerende druk en heeft zijn Connected Hydraulics-strategie ontwikkeld. Deze aanpak voegt sensoren en digitale interfaces toe aan traditionele hydraulische componenten, waardoor deze in Industrie 4.0-omgevingen worden gebracht zonder dat een volledig herontwerp van het systeem nodig is. Een WH-klep met geïntegreerde druksensoren en positiebewaking kan waardevolle gegevens leveren voor voorspellend onderhoud en tegelijkertijd zijn fundamentele schakelfunctie vervullen.
De juiste klepselectie maken
De keuze tussen een traditionele WH directionele regelklep en nieuwere technologieën hangt af van uw specifieke toepassingsvereisten. Voor nieuwe systemen die nauwkeurige snelheidsregeling of complexe bewegingsprofielen vereisen, zijn proportionele kleppen of digitale hydrauliek zinvol, ondanks hun hogere kosten en onderhoudseisen.
Voor vervangingsonderdelen in bestaande systemen vormen WH-kleppen meestal de meest praktische keuze. Ze passen in de standaard ISO 4401-montagepatronen, werken met bestaande pilotcircuits en bieden bewezen betrouwbaarheid. Richt uw leveranciersselectie op bedrijven die goede technische ondersteuning bieden en de specifieke configuratiemogelijkheden die u nodig heeft, zoals instelbare schakeltijden of drukcentrering.
Wanneer verontreinigingsbeheersing moeilijk of onmogelijk te realiseren is, presteren traditionele, voorgestuurde directionele regelkleppen duidelijk beter dan proportionele alternatieven. Industrieën zoals mijnbouw, bosbouw en sloop vallen vaak in deze categorie. De grotere interne spelingen en het eenvoudiger ontwerp van de WH-klep tolereren omstandigheden die meer geavanceerde bedieningselementen snel zouden vernietigen.
De sleutel is het afstemmen van de kleptechnologie op de daadwerkelijke systeembehoeften, in plaats van automatisch de nieuwste optie te kiezen. Richtingregelkleppen uit de WH-serie worden al tientallen jaren in productie omdat ze echte problemen effectief oplossen. Ze zullen industriële systemen blijven bedienen zolang er toepassingen bestaan die eenvoud, robuustheid en hoge doorstroomcapaciteit belangrijker vinden dan continue variabele regeling.
Als u begrijpt hoe deze kleppen werken, wat ze goed doen en waar alternatieven beter van pas kunnen komen, kunt u weloverwogen beslissingen nemen voor uw specifieke hydraulische systemen. Of u nu bestaande apparatuur onderhoudt of nieuwe installaties ontwerpt, de WH directionele regelklep verdient aandacht als een bewezen, betrouwbare oplossing voor krachtige vloeistofregeltoepassingen.
