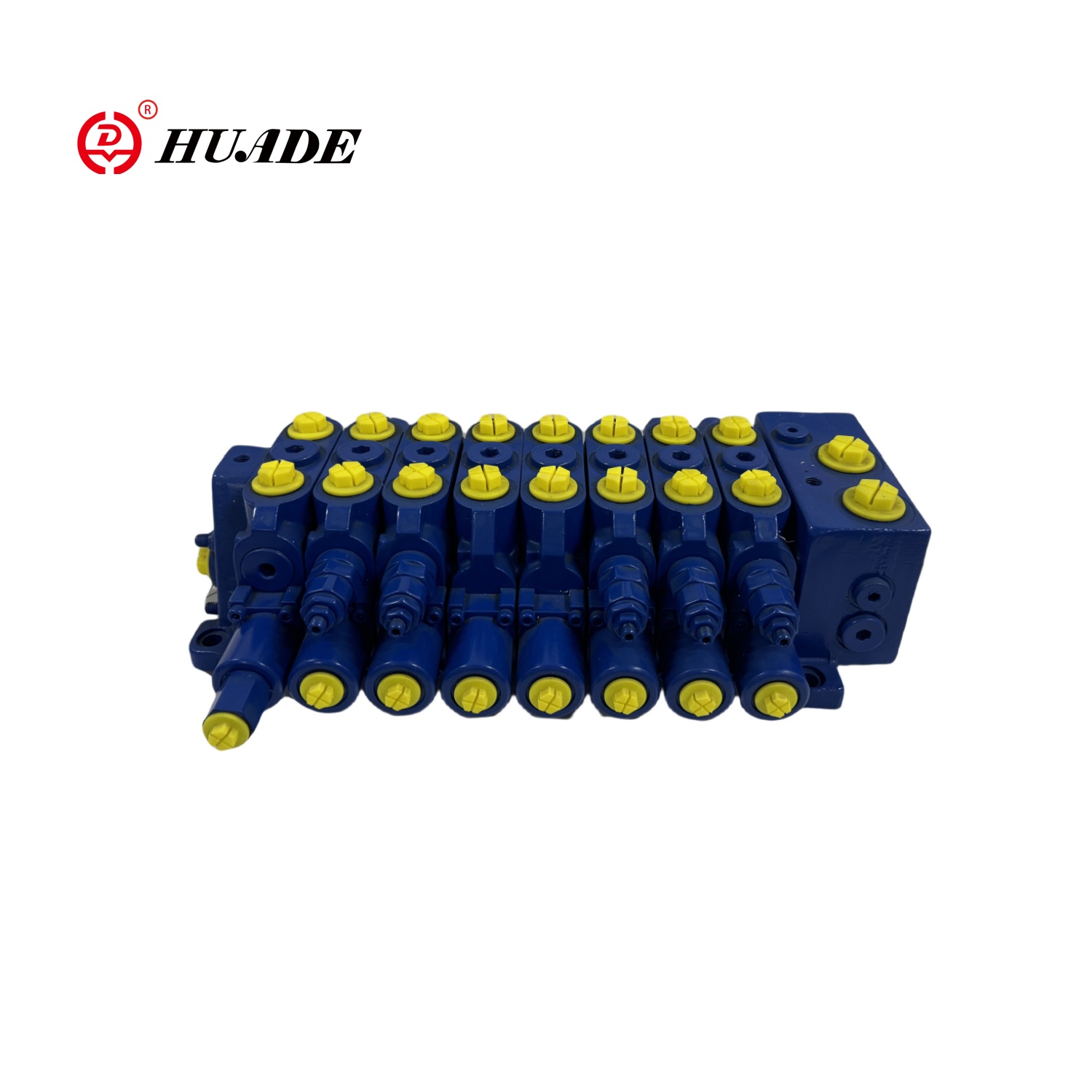

MWVX12-1X Multi-Way-klep is voornamelijk van toepassing in velden zoals bouwmachines, paalrijmachines en andere. Het beschikt over een drukcompensatiefunctie (post-kleppen compensatie). De stroomverdeling neemt een load-onafhankelijke distributiemodus aan, bekend als de LUDV (load-sensing en lossen met directionele kleppen en variabele verplaatsingspomp) systeem. Onder zowel stroomondervaardings- als verzadigingsomstandigheden kunnen alle uitvoeringsacties normaal werken. Het product hanteert een modulair ontwerp, waardoor flexibele combinatie mogelijk is volgens de behoeften van de gebruikers.
| Algemeen | ||||||
| Gewicht | Eendelige multi-way klep (kg) | 5.5 | ||||
| Eindplaat | 1.5 | |||||
| Olie -import | 7 | |||||
| Installatielocatie | Elke locatie | |||||
| Type oliepoort | Schroefdraadverbinding | |||||
| Hydraulische parameters | ||||||
| Nominale stroom | Olie -inlaat P (L/min) | 120 | ||||
| Werkende oliepoort A, B (L/Min) | 70 | |||||
| Nominale druk | LS (bar) | 250 | ||||
| Maximale werkdruk van de oliepoort | P (balk) | 250 | ||||
| A, B (Bar) | 300 | |||||
| T (bar) | 20 | |||||
| A, B (Bar) | 35 | |||||
| Maximale pilootdruk bij de oliepoort | Gebruik een besturingscurve van 6 tot 25 bar en zorg voor de inlaatdruk van de olie (minimaal 3 bar) | |||||
| Bereik | ||||||
| Hydraulische olie | DIN51524 Minerale olie of VDMA24569 Hees | |||||
| Hydraulisch olietemperatuurbereik (℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ | -20 tot 80 | |||||
| Viscositeitsbereik v mm2/s | 10 tot 380 | |||||
| Toegestaande verontreinigingsniveau van hydraulische olie | 20/18/16 niveau | |||||
| Reinheidsniveau volgens IS04406 (c) | Het wordt aanbevolen om een filter te gebruiken met een minimale filtratienauwkeurigheid van β10 ≥75 | |||||
| Toepassingsgids | Circuitoliepoort | |||||
| P, T (A) | P, T (s) | M, LS | A, B, P3 | A, B | ||
| Pijpaanpassing Trapping Torque (NM) | 50 | 70 | 20 | 50 | 20 | |
| Systeemdrukinstelling | Instelling door LS Pressure Relief klep | |||||
| Opmerking: spuit het klepblok niet rechtstreeks met vloeistof van onder druk staan | ||||||
Functies:
| Druk | 300 bar |
| Stroom | 120L/min |
| Nominale druk | 250 bar (pompzijde) |
| 300Bar (actuatorzijde) |
1. Laad drukafhankelijke stroomverdeling (LUDV)
Voor variabele pompen/voor pompen met vaste verplaatsing
Ingebouwde load hold-klep
Lossende functie
2. goede responseigenschappen
3. Reduceer piekwaarde
4. Flushing en koeling
5. Laag risico op cavitatie
6. Chip -structuur: olie -inlaat; Kan worden uitgebreid via chipverbinding (maximale 8 verbindingen aan één kant, tot 16 verbindingen met tussenliggende verbinding)
7. Controlevorm: hydraulische regeling; Handmatige stroomregeling; hydraulische en handmatige samengestelde regeling
8. LOAD DRUK COMPENSATIE; hoge herhaalbaarheid; lage hysteresis
9.
10. LOAD RELIEFKLEP: GROTE-SIZE PILOT GEBRUIKTE COMPACTE PRODRIDGEKLEP MET OLIEREPENING FUNCTIE
11.ls Drukbeperkende functie: gebruikt voor de gehele multi-way klep
Sollicitatie:
MWVX12-1X Multi-Way-klep is voornamelijk van toepassing in velden zoals bouwmachines, paalrijmachines en andere.
