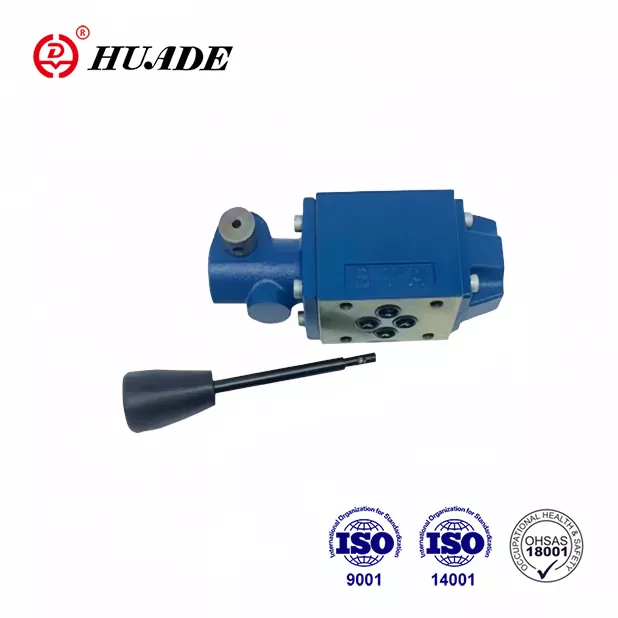

Wanneer u werkt met hydraulische systemen die een betrouwbare handmatige bediening vereisen, is de directionele regelklep WMM 6 een praktische keuze. Deze klep, vervaardigd door Bosch Rexroth, wordt al tientallen jaren gebruikt in industrieën over de hele wereld. Het is ontworpen om de stroom hydraulische vloeistof nauwkeurig te regelen, zodat operators alles kunnen beheren, van industriële machines tot mobiele apparatuur.
De WMM 6 behoort tot een familie van handmatig bediende richtingskleppen die voldoen aan internationale normen. Wat deze klep bijzonder nuttig maakt, is de eenvoudige bediening in combinatie met de robuuste constructie. Ingenieurs en technici waarderen de manier waarop het apparaat omgaat met toepassingen onder gemiddelde tot hoge druk zonder dat hiervoor complexe elektrische systemen of externe stroombronnen nodig zijn.
De basisprincipes van WMM 6 Design begrijpen

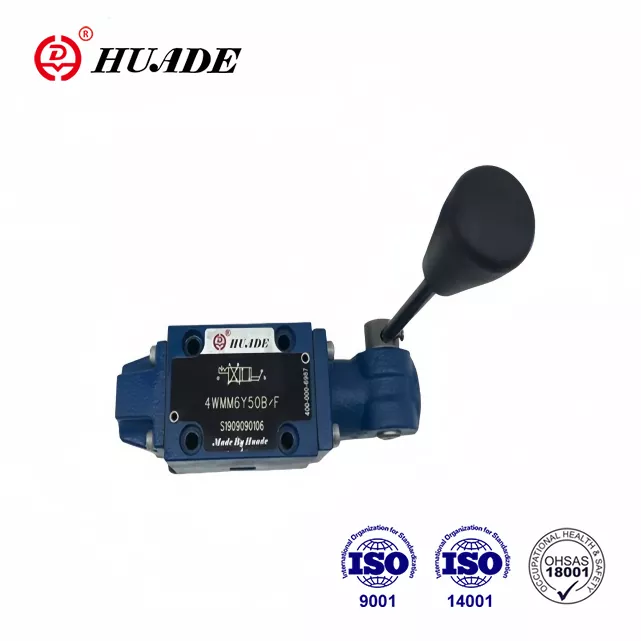

De directionele regelklep WMM 6 werkt via een schuifmechanisme in een nauwkeurig bewerkte behuizing. Wanneer u de handmatige hendel beweegt, verandert de spoel van positie, waardoor specifieke trajecten voor hydraulische vloeistof worden geopend en gesloten. Deze directe bedieningsmethode betekent dat er geen vertraging is tussen uw invoer en de reactie van de klep.
Het kleplichaam wordt rechtstreeks op een subplaat gemonteerd volgens de CETOP 3-norm, ook bekend als NG6- of ISO 4401-03-interface. Deze standaardisatie maakt de installatie eenvoudig en zorgt ervoor dat de klep zonder aangepaste aanpassingen in bestaande hydraulische systemen past. De behuizing is doorgaans gemaakt van verzinkt staal en biedt uitstekende corrosiebestendigheid, zelfs in veeleisende omgevingen.
Binnenin de klep vindt u zorgvuldig ontworpen spoelen met afdichtingsvlakken die interne lekkage minimaliseren. Deze spoelen zijn er in verschillende configuraties, elk geïdentificeerd door een specifieke symboolletter. Het veerretourmechanisme zorgt ervoor dat de klep terugkeert naar de neutrale stand wanneer u de hendel loslaat, wat essentieel is voor een veilige bediening.
Technische specificaties die ertoe doen
De directionele regelklep WMM 6 kan drukken tot 315 bar aan op de hoofdpoorten, met een maximale stroomcapaciteit van 60 liter per minuut. Deze specificaties maken hem geschikt voor middelgrote hydraulische cilinders en motoren. De tankpoort kan tot 160 bar aan, wat voldoende is voor de meeste standaardtoepassingen.
Het bedrijfstemperatuurbereik strekt zich uit van min 30 tot plus 80 graden Celsius bij gebruik van standaard NBR-afdichtingen. Voor toepassingen met hogere temperaturen of chemicaliënbestendige vloeistoffen is de klep verkrijgbaar met FKM-afdichtingen gecodeerd als variant V. De klep behoudt zijn prestaties over een breed viscositeitsbereik, van 2,8 tot 500 vierkante millimeter per seconde, hoewel optimale prestaties optreden rond 46 mm²/s bij gebruik van standaard hydraulische oliën zoals HLP46.
Het volledige klepsamenstel weegt ongeveer 1,4 kilogram voor de versie met drie standen en 1,6 kilogram indien uitgerust met een ratelmechanisme. De handmatige hendel heeft ongeveer 20 tot 30 newton kracht nodig om te werken, afhankelijk van de systeemdruk en de spoelconfiguratie. Dit krachtniveau zorgt voor een positieve controle zonder vermoeidheid van de machinist te veroorzaken tijdens langdurig gebruik.
Spoelsymbolen en stroompadopties
Het begrijpen van de spoelsymbolen is van cruciaal belang bij het selecteren van een directionele regelklep WMM 6 voor uw toepassing. Elk symbool vertegenwoordigt een specifieke stroompadconfiguratie die bepaalt hoe de klep zich in verschillende posities gedraagt. Het symbool is rechtstreeks op het klephuis aangebracht, zodat u het gemakkelijk kunt herkennen.
Symbool E vertegenwoordigt een gesloten-centrumconfiguratie waarbij alle poorten in de neutrale positie geblokkeerd zijn. Dit ontwerp is ideaal wanneer u een hydraulische cilinder op zijn plaats moet houden zonder te driften. Wanneer u de hendel naar positie A beweegt, stroomt er druk naar poort A terwijl poort B wordt aangesloten op de tank, en omgekeerd voor positie B.
Symbol M heeft een open-center ontwerp waarbij poorten A en B in neutrale positie op de tank aansluiten terwijl de drukpoort geblokkeerd blijft. Deze configuratie is gebruikelijk bij directionele schakeltoepassingen waarbij u een minimale drukopbouw tijdens neutraal wilt. De stroomcapaciteit is bij dit symbool doorgaans hoger dan bij andere.
Symbool C biedt nog een populaire configuratie waarbij de druk wordt aangesloten op de tank in neutraal terwijl werkpoorten A en B geblokkeerd zijn. Dit ontwerp helpt het kruipen van de motor te voorkomen in toepassingen waarbij het handhaven van de positie minder belangrijk is dan ervoor zorgen dat de pomp kan ontlasten. Symbool J biedt een tandemcentrum waar de druk gedeeltelijk wordt aangesloten op zowel de tank als de werkpoorten, handig in specifieke toepassingen die verminderde druk vereisen tijdens de neutrale stand.
Toepassingen in de echte wereld en industrieel gebruik
De directionele regelklep WMM 6 vindt wijdverbreid gebruik in productiefaciliteiten waar handmatige bediening van hydraulische functies noodzakelijk is. Spuitgietmachines bevatten deze kleppen vaak voor het openen en sluiten van de matrijs. De directe mechanische bediening biedt operators voelbare feedback waar elektronische bedieningselementen niet aan kunnen tippen.
Mobiele apparatuur vertegenwoordigt een ander belangrijk toepassingsgebied. Landbouwmachines, bouwmachines en voertuigen voor intern transport gebruiken de WMM 6 voor functies die profiteren van handmatige override-mogelijkheden. De robuuste constructie van de klep is bestand tegen trillingen en temperatuurschommelingen die gebruikelijk zijn in mobiele omgevingen.
Op gevaarlijke locaties biedt de WMM 6 XC-variant een explosieveilige werking die voldoet aan de ATEX-richtlijnen. Dit maakt de klep geschikt voor olie- en gasactiviteiten, mijnbouwomgevingen en chemische verwerkingsfaciliteiten waar ontvlambare atmosferen aanwezig kunnen zijn. De XC-versie houdt de oppervlaktetemperatuur onder de 100 graden Celsius en voldoet aan de eisen voor Groep II Categorie 2G/D-apparatuur.
Onderhoudswerkplaatsen en testbanken maken vaak gebruik van de directionele regelklep WMM 6 voor handmatige bediening tijdens installatie- en probleemoplossingsprocedures. De eenvoudige bediening en betrouwbare prestaties van de klep maken hem ideaal voor toepassingen waarbij operators nauwkeurige bediening nodig hebben zonder ingewikkelde programmeer- of instelprocedures.
WMM 6 vergelijken met alternatieve oplossingen
Binnen het productassortiment van Bosch Rexroth bevindt de directionele regelklep WMM 6 zich naast andere handbediende kleppen die vergelijkbare doeleinden dienen, maar met verschillende bedieningsmethoden. De WMR 6-serie maakt gebruik van rol- of plunjerbediening, waardoor deze geschikt is voor sequentiële besturing met nokbediening. De WMD 6-variant beschikt over een draaiknopbediening en biedt een compactere installatie in toepassingen met beperkte ruimte.
Voor bediening op afstand biedt de WMU 6-serie hydraulische stuurbediening in plaats van directe handmatige bediening. Hierdoor is klepbediening op afstand mogelijk met behulp van kleine stuurkleppen. Dit zorgt echter voor extra systeemcomplexiteit en vereist een stuurdrukbron, die de basis-WMM 6 niet nodig heeft.
Magneetbediende kleppen zoals de 4WE 6-serie bieden automatiseringsvoordelen en integratie met elektronische besturingssystemen. Deze elektrisch bediende directionele regelkleppen reageren op PLC-signalen en maken complexe sequenties mogelijk. Ze vereisen echter elektrische stroom en kosten doorgaans ongeveer 20 procent meer dan de handmatige WMM 6. De handmatige klep biedt een betrouwbare back-up in geval van stroomuitval.
De directionele regelklep WMM 6 levert kosteneffectiviteit voor toepassingen waarbij handmatige bediening acceptabel of de voorkeur heeft. De eenvoud ervan vertaalt zich in lagere initiële kosten, minder onderhoudsvereisten en uitstekende betrouwbaarheid op lange termijn. De afwezigheid van elektrische componenten elimineert zorgen over elektromagnetische interferentie of elektrische storingen.
Installatierichtlijnen en beste praktijken
Een correcte installatie van de directionele regelklep WMM 6 begint met het voorbereiden van het oppervlak van de montageplaat. Het oppervlak moet vlak, schoon en vrij zijn van krassen of beschadigingen die lekkage kunnen veroorzaken. Breng vóór installatie een dun laagje hydraulische olie aan op de O-ringafdichtingen om schade tijdens de montage te voorkomen.
Monteer de klep met behulp van vier M5 inbusbouten met een aanhaalmoment van 10 Newtonmeter. Volg een diagonaal aanhaalpatroon om een gelijkmatige drukverdeling over het montageoppervlak te garanderen. De klep kan in elke richting worden geïnstalleerd, omdat deze werkt op basis van glijdende spoelprincipes in plaats van op zwaartekrachtafhankelijke mechanismen.
Systeemfiltratie speelt een cruciale rol in de levensduur van de kleppen. Installeer filters die voldoen aan ISO 4406-reinheidscode 20/18/15 of beter, wat overeenkomt met een filtratie van ongeveer 25 micron. Verontreiniging is de belangrijkste oorzaak van voortijdige slijtage van directionele regelkleppen, dus het handhaven van de juiste vloeistofreinheid kan niet genoeg benadrukt worden.
Vermijd indien mogelijk het gebruik van de directionele regelklep WMM 6 in toepassingen met overwegend eenrichtingsstroming. Ongebalanceerde stromingskrachten kunnen versnelde slijtage veroorzaken en kunnen de installatie van drukcompensatieapparatuur vereisen. Wanneer bediening in één richting onvermijdelijk is, kunt u overwegen om gasklepinzetstukken aan de drukpoort toe te voegen om de stroomkrachten te verminderen en de doorbuiging van de spoel te minimaliseren.
Onderhoudsoverwegingen en probleemoplossing
Bij een regelmatige inspectie van de directionele regelklep WMM 6 moet worden gecontroleerd op externe lekkage rond de behuizing en poortaansluitingen. Kleine hoeveelheden lekkage kunnen duiden op versleten O-ringen die vervangen moeten worden. De meeste afdichtingssets zijn direct verkrijgbaar en kunnen zonder speciaal gereedschap worden geïnstalleerd.
De klepspoel moet soepel over het volledige bewegingsbereik bewegen zonder vast te lopen of overmatige kracht uit te oefenen. Als de bedieningskracht merkbaar toeneemt, kan dit duiden op vervuiling in de spoelboring of slijtage aan de spoellanden. Interne inspectie vereist het verwijderen van de klep uit het systeem en het demonteren volgens de richtlijnen van de fabrikant.
Als u werkt met brandwerende vloeistoffen zoals HFC-types, kunt u een kortere levensduur van de afdichtingen verwachten in vergelijking met het gebruik van minerale olie. De directionele regelklep WMM 6 blijft compatibel met deze vloeistoffen, maar de onderhoudsintervallen moeten met 30 tot 50 procent worden verkort. Zorg voor voldoende voorspanning op de tankpoort wanneer u HFK-vloeistoffen gebruikt om een goede afdichting te behouden.
Voor toepassingen in explosieve atmosferen waarbij de XC-variant wordt gebruikt, wordt periodieke verificatie van de naleving van de oppervlaktetemperatuur aanbevolen. Houd gedetailleerde servicegegevens bij waaruit blijkt dat aan de ATEX-vereisten wordt voldaan. Bij eventuele wijzigingen of reparaties moeten de explosieveilige eigenschappen van de klepconstructie behouden blijven.
De juiste configuratie voor uw behoeften selecteren
Bij het kiezen van het juiste directionele regelventiel WMM 6-model moet u zorgvuldig rekening houden met uw toepassingsvereisten. Begin met het bepalen van de benodigde doorstroomcapaciteit en maximale werkdruk. Hoewel de klep tot 60 liter per minuut en 315 bar kan verwerken, verlengt een werking onder de maximale nominale waarde doorgaans de levensduur.
Selecteer vervolgens het spoelsymbool dat past bij uw functionele eisen. Als u een last op zijn plaats moet houden, geeft symbool E de laagste interne lekkage aan. Voor toepassingen waarbij de pomp in neutraal moet lossen, kan symbool C of M geschikter zijn. Bekijk de stroompaddiagrammen zorgvuldig om er zeker van te zijn dat het geselecteerde symbool het gewenste circuitgedrag biedt.
Bepaal of een detentiemechanisme noodzakelijk is voor uw toepassing. De optionele ratelvergrendeling houdt de hendel in de geselecteerde positie zonder dat er voortdurende input van de operator nodig is. Deze functie blijkt waardevol wanneer een actuator gedurende langere perioden uit- of ingetrokken moet blijven, hoewel de maximale stroomcapaciteit hierdoor enigszins wordt verminderd.
Houd bij het specificeren van afdichtingsmateriaal rekening met de gebruiksomgeving. Standaard NBR-afdichtingen werken goed voor de meeste toepassingen waarbij hydraulische vloeistoffen op basis van minerale olie worden gebruikt. De V-gecodeerde FKM-afdichtingen bieden een betere weerstand tegen hoge temperaturen en bepaalde synthetische vloeistoffen. Voor toepassingen in explosieve atmosferen specificeert u de XC-variant met de juiste ATEX-certificeringsdocumentatie.
Vloeistofcompatibiliteit en systeemintegratie
De directionele regelklep WMM 6 werkt succesvol met een breed scala aan hydraulische vloeistoffen. Standaard minerale oliën die voldoen aan de specificaties van DIN 51524 bieden een uitstekende levensduur en prestaties. Biologisch afbreekbare hydraulische vloeistoffen in de categorieën HETG en HEES zijn ook compatibel, waardoor de klep geschikt is voor milieugevoelige toepassingen.
Wanneer u water-glycolvloeistoffen gebruikt die als HFC zijn geclassificeerd, moet u er rekening mee houden dat de levensduur van de componenten korter kan zijn in vergelijking met het gebruik van minerale olie. Deze vloeistoffen bieden voordelen op het gebied van brandwerendheid die in veel toepassingen zwaarder wegen dan de onderhoudsoverwegingen. Vloeistoffen op waterbasis vereisen zorgvuldige aandacht voor het systeemontwerp om cavitatie te voorkomen en een adequate smering van interne componenten te garanderen.
Systeemontwerpers moeten bij het berekenen van de pompvereisten rekening houden met de drukval via de directionele regelklep WMM 6. Bij een nominale stroom van 60 liter per minuut kunt u een drukval verwachten van 5 tot 15 bar, afhankelijk van het spoelsymbool en de stroomrichting. Dit drukverlies moet worden meegenomen in de algemene berekeningen van de systeemefficiëntie.
De klep kan eenvoudig worden geïntegreerd met standaard hydraulische componenten, waaronder pompen, cilinders, motoren en accu's. De CETOP-montageinterface zorgt voor compatibiliteit met onderplaten van verschillende fabrikanten. Controleer bij het vervangen van oudere kleppen of de poortafmetingen en montagepatronen overeenkomen om installatieproblemen te voorkomen.
Toekomstige ontwikkelingen en trends in de sector
Hoewel de directionele regelklep WMM 6 bewezen technologie vertegenwoordigt, blijven voortdurende ontwikkelingen de mogelijkheden ervan verbeteren. Sommige fabrikanten onderzoeken sensorintegratie die positiefeedback zou kunnen geven zonder de inherente eenvoud van de klep in gevaar te brengen. Dergelijke ontwikkelingen kunnen conditiemonitoring mogelijk maken, terwijl handmatige bediening de primaire controlemethode blijft.
De trend naar Industrie 4.0-connectiviteit heeft zelfs gevolgen voor traditionele componenten zoals handmatige stuurventielen. Toekomstige versies kunnen draadloze monitoring van het aantal cycli, de bedrijfstemperatuur en de drukomstandigheden omvatten. Deze gegevens kunnen voorspellende onderhoudsstrategieën ondersteunen zonder dat een herontwerp van bestaande hydraulische systemen nodig is.
Milieuregelgeving blijft de vraag naar biologisch afbreekbare hydraulische vloeistoffen stimuleren en het energieverbruik verlagen. De directionele regelklep WMM 6 ondersteunt al de meeste milieuvriendelijke vloeistoffen en is daarmee goed gepositioneerd voor deze vereisten. De voortdurende ontwikkeling van afdichtingsmaterialen zou de compatibiliteit met opkomende vloeistofformuleringen verder moeten verbeteren.
Ondanks de vooruitgang op het gebied van elektronische besturing blijven handmatige kleppen relevant voor back-upsystemen, noodoperaties en toepassingen waarbij eenvoud en betrouwbaarheid zwaarder wegen dan de voordelen van automatisering. De directionele regelklep WMM 6 zal deze rol waarschijnlijk blijven vervullen, terwijl hij geleidelijk monitoringmogelijkheden zal integreren die de belangrijkste handmatige bediening ervan eerder versterken dan vervangen.
Overwegingen bij aanschaf en beschikbaarheid
De directionele regelklep WMM 6 is wereldwijd verkrijgbaar via geautoriseerde Bosch Rexroth-distributeurs. Doorlooptijden variëren doorgaans van onmiddellijke beschikbaarheid voor algemene configuraties tot enkele weken voor gespecialiseerde varianten. Houd bij het plannen van systeeminstallaties of onderhoud rekening met de aanschaftijd, vooral bij minder gebruikelijke spoelsymbolen of explosieveilige versies.
De prijzen variëren afhankelijk van de configuratie, waarbij basismodellen beginnen rond de 100 tot 300 euro voor aankopen per stuk. Volumeprijzen verlagen de kosten per eenheid aanzienlijk voor projecten waarvoor meerdere kleppen nodig zijn. Geautoriseerde distributeurs kunnen gedetailleerde offertes verstrekken op basis van specifieke modelcodes en hoeveelheden.
Controleer bij aanschaf van de directionele regelklep WMM 6 of de leveranciers originele Bosch Rexroth-producten met de juiste documentatie leveren. Namaak van hydraulische componenten is in sommige markten een groot probleem, waardoor de veiligheid en prestaties van het systeem in gevaar kunnen komen. Vraag conformiteitscertificaten aan en verifieer onderdeelnummers aan de hand van officiële catalogi.
De beschikbaarheid van technische ondersteuning moet een rol spelen bij de leveranciersselectie. Distributeurs met interne hydraulische expertise kunnen u helpen met toepassingsvragen, probleemoplossing en ondersteuning bij systeemontwerp. Deze service met toegevoegde waarde blijkt vaak belangrijker dan kleine prijsverschillen, vooral voor kritische toepassingen of complexe systemen.
Conclusie
De directionele regelklep WMM 6 levert betrouwbare handmatige bediening voor hydraulische systemen in diverse industrieën en toepassingen. Het beproefde ontwerp, de gestandaardiseerde interface en de robuuste constructie maken het een praktische keuze wanneer directe bediening door de operator gewenst of vereist is. Het begrijpen van de technische specificaties, configuratieopties en juiste toepassingsrichtlijnen zorgt voor een succesvolle integratie in uw hydraulische systeem.
Of u nu nieuwe apparatuur ontwerpt, bestaande systemen upgradet of vervangende componenten specificeert, de WMM 6 verdient aandacht voor handmatige richtingsbesturingstoepassingen. De combinatie van prestaties, betrouwbaarheid en kosteneffectiviteit heeft ervoor gezorgd dat het een standaardoplossing is in de hydraulische industrie. Met de juiste selectie, installatie en onderhoud biedt deze klep jarenlang probleemloos gebruik in veeleisende hydraulische toepassingen.
