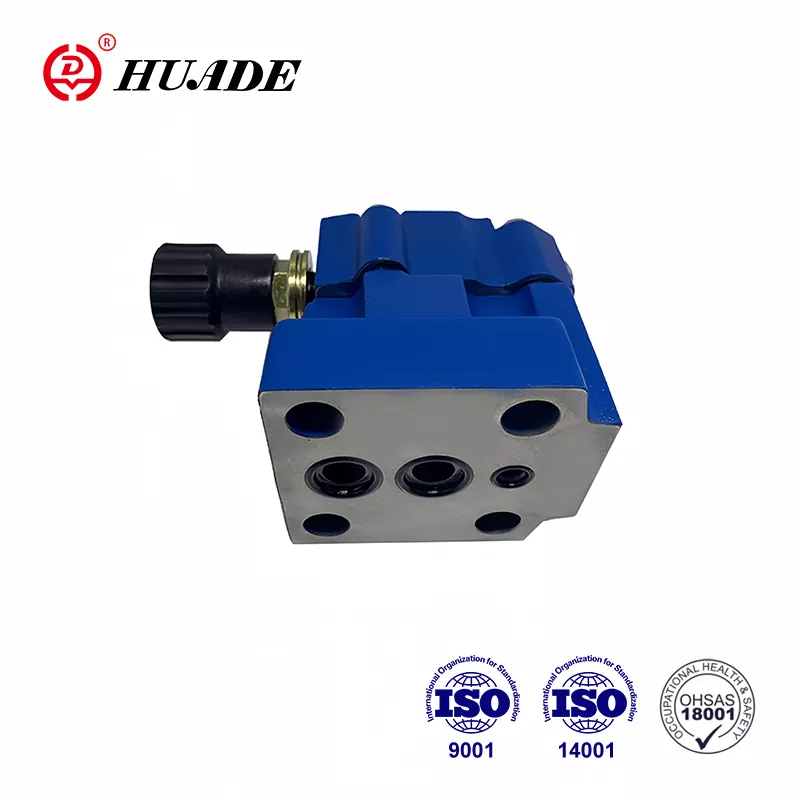

Drukontlastklep DB 20

Vergeleken met andere vergelijkbare producten, zijn Huade® -drukontlastingskleppen geavanceerder in technologie en duurzamer op dit gebied. Type DB 20 Kleppen kunnen DB 20 vervangen die door Rexroth worden aangeboden. De fabriek streeft ernaar klanten hoogwaardige en stabiele hydraulische drukkleppen te bieden. Het heeft meer dan 750 geavanceerde productieapparatuur van over de hele wereld geïntroduceerd. De fabriek heeft ISO9001, ISO14001 en OH SAS18001 gepasseerd. Huade® hydraulische kleppen zijn relatief goedkoop in vergelijking met wereldberoemde merken. Vanwege de hoge kwaliteit en lage prijs heeft Huade Hydraulic veel klanten aangetrokken in binnen- en buitenland en heeft hij de brede erkenning van consumenten gewonnen.

Productparameter van drukontlastklep DB 20

Productfunctie en toepassing van drukontlastklep DB 20

Functies:

▶ Montage van subplaatsen

▶ Portingpatroon naar DIN 24 340, formulier E, ISO 6264 en CETOP - RP 121H

▶ Pijpaansluiting

▶ Verbinding invoegen

▶ Drie aanpassingselementen:

. Roterende knop

. Hex. hoofdschroef met beschermende dop

. Afsluitbare roterende knop met schaal

▶ Solenoïde bediende lossen via ingebouwde directionele spoelventiel

Functie, sectie en symbolen van drukontlastklep DB 20

Algemeen

Typen DB -drukkleppen zijn door de pilootbediende drukontlastingskleppen.

Ze worden gebruikt voor de beperking van de controledruk.

De drukontlastingskleppen (DB) bestaan ​​voornamelijk uit de hoofdklep (1) met hoofdspoelconstructie (3) en pilootbediende klep (2) met drukaanpassingselement.

Drukontlastkleptype DB

De druk aanwezig in haven A werkt op de hoofdspoel (3). Tegelijkertijd wordt druk uitgeoefend via de regelklijnen (6) en (7), die zijn uitgerust met openingen (4) en (5), aan de veerbelaste zijde van de hoofdspoel (3) en aan de bal (8) in de pilootregelklep (2). Als de druk in poort A de klep die is ingesteld op de veer (9) overschrijdt, opent de bal (8) zich tegen de veer (9).

Het signaal hiervoor komt intern via de regelklijnen (10) en (6) van poort A. De drukvloeistof aan de veerbelaste zijde van de hoofdspoel (3) stroomt nu via de regele lijn (7), de boring van de opening (11) en bal (8) in de veerkamer (12). In Type DB ... 50B/... het stroomt intern via de regellijn (13) naar tank, of in Type DB..50/.. Y.. Externally via de bedieningslijn (14). Vanwege de openingen (4) en (5) treedt een drukval op bij de hoofdspoel (3), is de verbinding van poort A naar poort B open. Nu stroomt de drukvloeistof van poort A naar poort B met behoud van de set -bedrijfsdruk.

De drukontlastklep kan worden gelost of overgeschakeld naar een andere druk (tweede drukfase) via poort "x" (15).

Structuur van DB ... 50B

Symbool van DB ... 50B

Kennisgeving

1.De vloeistof moet worden gefilterd. Minimale filtervoets is 20 ㎛.

2. De tank moet worden afgesloten en een luchtfilter moet worden geïnstalleerd bij de luchtingang.

3. Products zonder subplaat bij het verlaten van de fabriek, indien nodig, bestelt u speciaal.

4. Verklepbevestigingsschroeven moeten een hoog intensiteitsniveau zijn (klasse 10.9). Selecteer en gebruik ze, volgens de parameter in het voorbeeldboek.

5. Ruwheid van het oppervlak gekoppeld aan de klep is vereist dat oppervlakteruwheid 0,8 is.

6. Oppervlakteafwerking van het parende stuk is vereist tot 0,01/100 mm.
