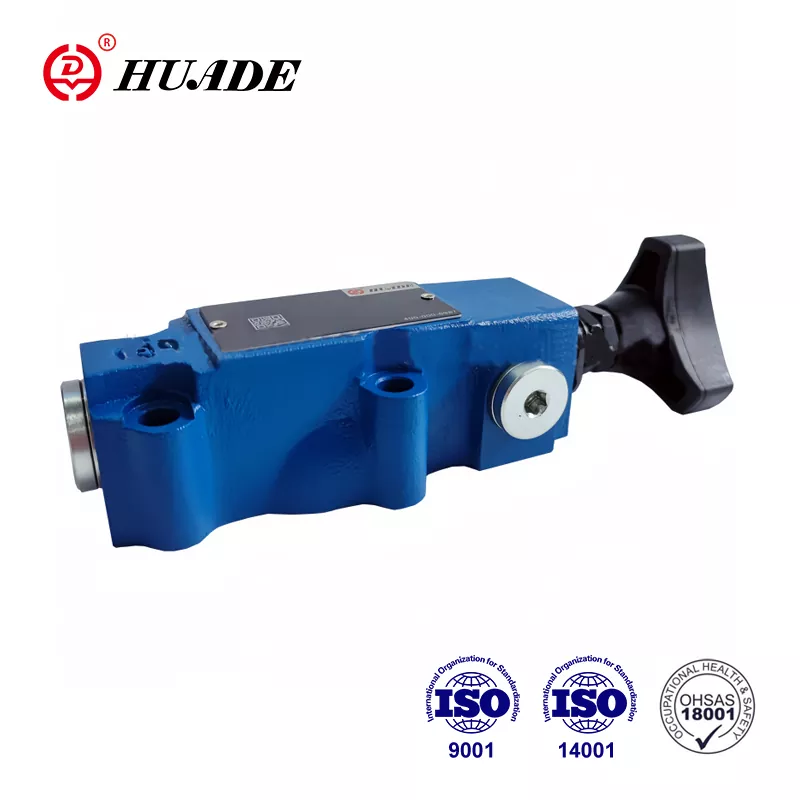

samenwerkingservaringen met Rexroth uit 1979. Huade® op afstand bedienbare ontlastklep DBT heeft een betaalbare prijs. Het is geavanceerder qua technologie en duurzamer dan de vergelijkbare producten in deze lijn. Huade Hydraulic legt grote nadruk op de kwaliteit. De fabriek beschikt over meer dan 750 geavanceerde productieapparatuur die van over de hele wereld wordt geïmporteerd om de kwaliteit van hydraulische kleppen te garanderen. Alle drukkleppen worden aan strenge tests onderworpen voordat ze de fabriek verlaten. De fabriek heeft ISO9001, ISO14001 en OH SAS18001 doorstaan. Huade® is een uitstekend merk in de Chinese hydraulische industrie. De serie drukregelkleppen wordt veel gebruikt in maritieme hydraulische systemen en andere gebieden vanwege de superieure prestaties.
|
Technische gegevens |
||
|
Drukvloeistof |
Minerale olie (voor NBR-afdichting) of fosfaatester (voor FPM-afdichting) |
|
|
Temperatuurbereik (℃) |
-30~+80 |
|
|
Viscositeitsbereik (mm2/s) |
10~800 |
|
|
max. stroom (l/min) |
3 |
|
|
maximaal werkdruk (MPa) |
31.5 |
|
|
maximaal Insteldruk (MPa) |
tot 10 of 31,5 |
|
|
Tegendruk |
DBT (MPa) |
|
|
DBWT (MPa) |
Maximaal 10 (AC); maximaal 16 (DC) |
|
Functies:
▶ Afstandsbediening voor lange afstanden
▶ montage onderplaat
▶ drie instelelementen:
▶ Draaiknop
▶ Zeskant. kopschroef met beschermkap
▶ Vergrendelbare draaiknop met schaalverdeling
De op afstand bediende drukventielen van het type DBT en DBWT zijn voorgestuurde overdrukventielen.
Type DBT bestaat voornamelijk uit de hoofdklep (1), hoofdspoel (2), klepzitting (3) en afstelling (6)
De druk van het systeem werkt via de opening op de spoel (2). Als de druk de klep overschrijdt die bij de veer is ingesteld, wordt de drukvloeistof via poort T naar de tank afgevoerd (of extern afgevoerd).
Structuur en symbolen van overdrukventiel DBT
1. De vloeistof moet worden gefilterd. Minimale filterfijnheid is 20 ㎛.
2. De tank moet afgesloten zijn en er moet een luchtfilter op de luchtingang worden geïnstalleerd.
3.Producten zonder subplaat bij het verlaten van de fabriek.
4. De bevestigingsschroeven van de kleppen moeten een hoog intensiteitsniveau hebben (klasse 10.9). Selecteer en gebruik ze volgens de parameter in het voorbeeldboek.
5. De ruwheid van het oppervlak verbonden met de klep is vereist. De oppervlakteruwheid is 0,8.
6. Oppervlakteafwerking van het passtuk is vereist tot 0,01/100 mm.
