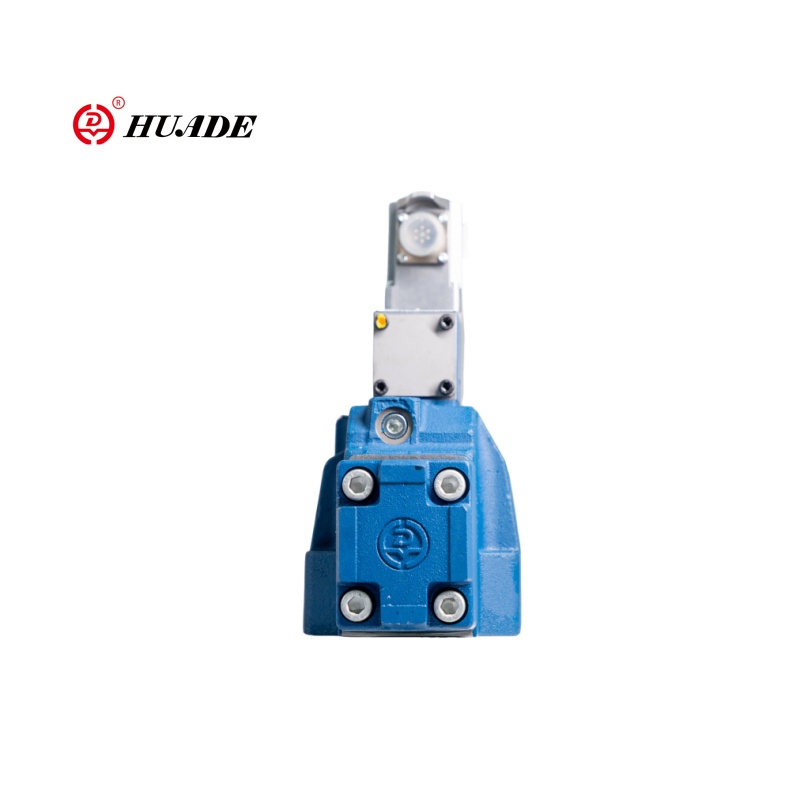

De proportionele richtingsventielen 4WRA 6 W30-2X worden aangestuurd door middel van proportionele elektromagneten met centrale schroefdraad en afneembare spoel. De elektromagneten worden bestuurd door externe besturingselektronica. De prestaties van de 4WRA 10 EA60-2X zijn technologisch geavanceerder dankzij de introductie van de Rexroth-technologie. Dit type 4WRA-2X kleppen zijn al populair onder Chinese consumenten.
| Hydraulisch | |||
| Ventieltype | HD-WRA | HD-WRAE | |
| Bedrijfsdruk (MPa) | Poort A,P,B | 31.5 | 31.5 |
| Havens T | 21 | 21 | |
| Nominaal debiet qv nom bij △ P=1MPa | NS6 (l/min) | 7, 15 en 26 | |
| NS10(l/min) | 30 en 60 | ||
| Verontreinigingsgraad (μm) | ≤20 | ||
| Hysteresis (%) | ≤5 | ||
| Omkeerfout (%) | ≤1 | ||
| Reactiegevoeligheid (%) | ≤0,5 | ||
| Drukvloeistof | Minerale olie of fosfaatester | ||
| Viscositeitsbereik | 20~380 | ||
| Omgevingstemperatuurbereik (℃) | -20 tot +80 | -20 tot +50 | |
| Gewicht (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Elektrisch | |||
| Elektrisch, solenoïde | |||
| Ventieltype | HD-WRA | HD-WRAE | |
| Spanningstype | gelijkstroom | ||
| Spanningsgestuurd (V) | ±10 | ||
| Max.stroom per solenoïde (A) | 2.5 | ||
| Weerstand magneetspoel (Ω) | Koudewaarde bij 20 ℃ | 2 | |
| Max. warme waarde | 3 | ||
| Plicht | 100% | ||
| Roltemperatuur (℃) | tot +150 | ||
| Ventielbescherming volgens DIN40050 | IP65 | ||
| Elektrisch, besturingselektronica | |||
| besturingselektronica | HD-VT-VSPA2-1-1X/ | geïntegreerd in het ventiel | |
| Voedingsspanning | Nominale spanning VDC | 24 | |
| Ondergrenswaarde V | 21/22 | 19 | |
| Bovengrenswaarde V | 35 | ||
| Stroomverbruik van de versterker | Ik max A | 1.8 | |
| Max. krachtimpulsstroom A | 3 | ||
Functies:
▶ Voor montage op subplaat
▶Direct bediende proportionele klep voor het regelen van de richting en het volume van een stroom
▶ Veergecentreerde bedieningsspoel
▶ Geïntegreerde besturingselektronica, interface A1 of F1 voor type 4WRAE
▶ Aansturing door middel van proportionele elektromagneten met centrale schroefdraad en afneembare spoel
▶ Besturingselektronica voor type 4WRA
Sollicitatie:
De 4/2- en 4/3-weg proportionele richtingskleppen zijn ontworpen als direct bediende componenten voor montage op een onderplaat. De 4WRA 6 W30-2X proportionele richtingsklep wordt gebruikt om de stroom en richting van hydraulische vloeistof te regelen.
De 4WRA 6 W30-2X proportionele ventielen bestaan in principe uit: Behuizing (1) met montagevlak Stuurspoel (2) met drukveren (3), Elektromagneten (4) met centrale schroefdraad, Optionele geïntegreerde klepelektronica (5).
HD-4WRA(E)...2X/...
Als de elektromagneten (4) niet bekrachtigd zijn, wordt de stuurspoel (2) door drukveren (3) in de centrale positie gehouden.
Directe bediening van de bedieningsspoel (2) door het bekrachtigen van een proportionele solenoïde. Bijv. aansturing van solenoïde "b" (4). De stuurspoel (2) wordt proportioneel aan het elektrische ingangssignaal naar links bewogen. Verbindingsvorm P naar A en B naar T via openingachtige dwarsdoorsneden met progressieve stromingseigenschappen. Uitschakeling van de solenoïde (4). De stuurspoel (2) wordt door drukveer (3) teruggebracht naar de centrale positie.
Structuur van proportioneel richtingsventiel 4WRA -2X
HD-4WRA(E)...A-2X
In principe komt de functie van deze klepversie overeen met die van de klep met 3 spoelposities. De kleppen met 2 spoelposities zijn echter alleen uitgerust met magneet "a". In plaats van de 2e proportionele magneet is bij NS 6 een stekker (5) of bij NS 10 een deksel (5) gemonteerd.
Opmerking voor type 4WRA 6..-2X/...
Het aftappen van de tankleiding moet worden vermeden. Bij de juiste installatievoorwaarden moet een tegendrukklep worden geïnstalleerd (tegendruk ca. 0,2 MPa).
