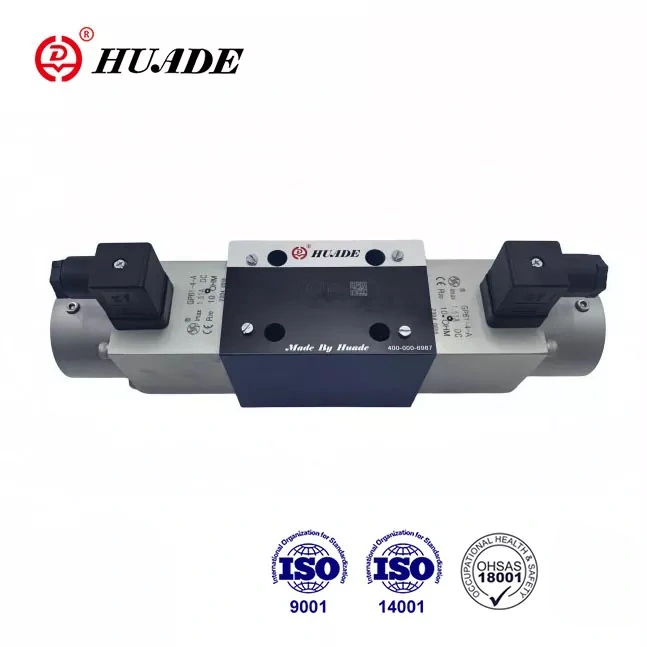

Richtingsregelkleppen type 4WRA worden direct bediend via proportionele elektromagneten. Ze worden veel gebruikt in verschillende industriële hydraulische omgevingen die richtings- en stroomregeling vereisen. Dankzij twee langdurige samenwerkingen kunnen Huade® proportionele richtingskleppen qua prestaties overeenkomen met dezelfde producten die Rexroth aanbiedt. De prijs van dit product is relatief lager.
|
Hydraulische gegevens |
|||
|
Maat |
6 |
10 |
|
|
Bedrijfsdruk (Mpa) |
poort A, B, P |
31.5 |
31.5 |
|
poort T |
16 |
16 |
|
|
Stroom (l/min) |
43 |
95 |
|
|
Mate van vervuiling |
≤ 20 (aanbevolen ≤10) |
||
|
Hysterese (%) |
<6 |
<5 |
|
|
Herhaalbaarheid (%) |
<3 |
<2 |
|
|
Frequentierespons (-3dB, signaal ± 100%) (Hz) |
6 |
4 |
|
|
Drukvloeistof |
Minerale olie (voor NBR-afdichting), Fosfaatester (voor FPM-afdichting) |
||
|
Viscositeitsbereik (mm²/s) |
3,8 tot 380 |
||
|
Drukvloeistoftemperatuurbereik (℃) |
-30 tot +80 |
||
|
Gewicht (kg) |
Ventiel met één solenoïde |
1.75 |
5.9 |
|
Klep met twee solenoïde |
2.5 |
7.5 |
|
|
Elektrische gegevens |
|||
|
Maat |
6 |
10 |
|
|
Spanningstype |
Gelijkspanning |
Gelijkspanning |
|
|
Nominale spanning (V) |
24V |
||
|
Max.stroom per solenoïde (A) |
1.5 |
||
|
Solenoïde spoel |
Koude waarde bij 20℃ |
5.4 |
10 |
|
Max.warme waarde |
8.1 |
15 |
|
|
Omgevingstemperatuur ℃ |
tot+50 |
||
|
Spoeltemperatuur ℃ |
tot +150 |
||
|
Isolatie van de klep volgens DIN 40 050 |
IP65 |
||
|
Bijbehorende versterker (24 V-gelijkrichter van brugtype) |
VT-3013S30 |
VT-3014S30 |
|
Functies:
▶ Direct bediende proportionele klep voor het regelen van de richting en de volumestroom van een hydraulische vloeistof
▶ Voor onderplaatmontage
▶ Voor de open-lusregeling van zowel de richting als de stroming van een hydraulische vloeistof
▶ Veergecentreerde bedieningsspoel
▶ Lage drukval over de controlelanden
▶ Zowel ventiel als elektronische besturing van één leverancier
Sollicitatie:
Type 4WRA directionele regelkleppen worden gebruikt om de richting en hoeveelheid van een stroom te regelen.
Directionele regelkleppen type 4WRA bestaan in principe uit het huis (1), de regelspoel (3), een of twee terugstelveren (2), en daarnaast een of twee proportionele elektromagneten (5).
Type 4WRA 6......10B/..... en 4WRA 10......10B/.....(3-standenklep)
Als de elektromagneten niet worden geactiveerd, wordt de stuurspoel (3) door middel van de terugstelveren (2) in de neutrale stand gehouden. De bediening van de bedieningsspoel (3) vindt rechtstreeks plaats via de proportionele solenoïde (5). Als bijvoorbeeld solenoïde 'A' wordt bekrachtigd, zal deze de stuurspoel (3) naar rechts duwen in verhouding tot het elektrische signaal. Vervolgens worden verbindingen gemaakt van P naar B en van A naar T.
Op deze manier zorgt de besturingsspoel (3) ervoor dat de V-vormige groeven zich geleidelijk openen om te stromen. Wanneer de proportionele solenoïde (5) wordt uitgeschakeld, wordt de besturingsspoel (3) door de terugstelveer naar de middenpositie teruggebracht. (2).
Structuur van proportioneel richtingsventiel 4WRA
Type 4WRA ...A...10B en 4WRA ...B...10B (2-standenklep)
De functie van deze klep is dezelfde als die van kleptype 4WRA. Maar het is een richtingsklep met 2 standen en slechts één
proportionele solenoïde
Type 4WRA maakt gebruik van subplaatmontage, veercentrum en lage drukval over de bedieningsgebieden.
Ze worden vaak gebruikt in de machine-, lichte industrie, metallurgie, mijnbouw, ruimtevaart en andere gebieden.
Opbouw van de proportionele richtingsklep 4WRA...A... en 4WRA...B...
Symbool van proportioneel richtingsventiel 4WRA
