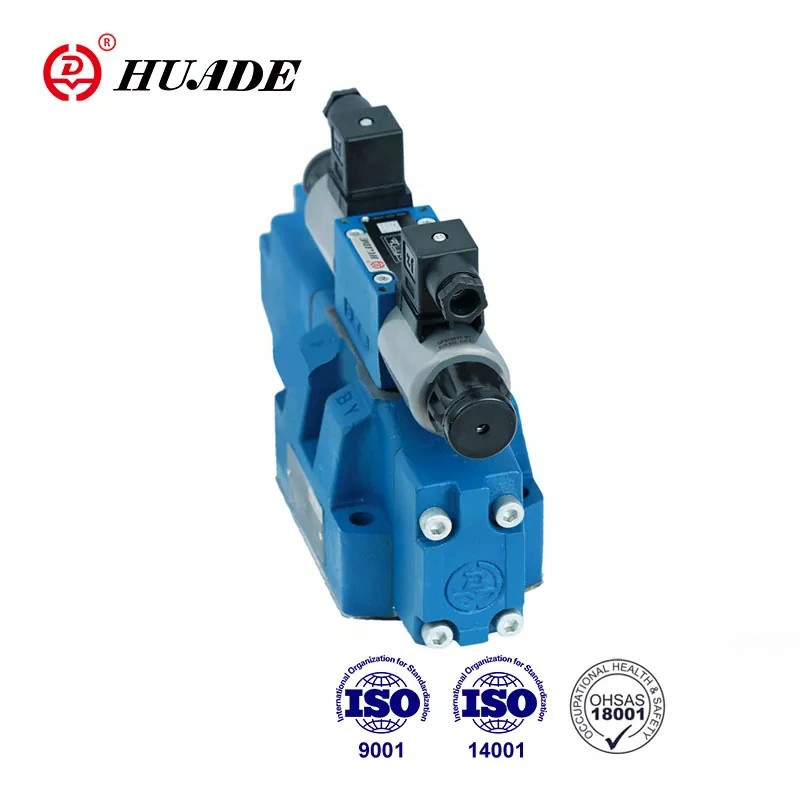

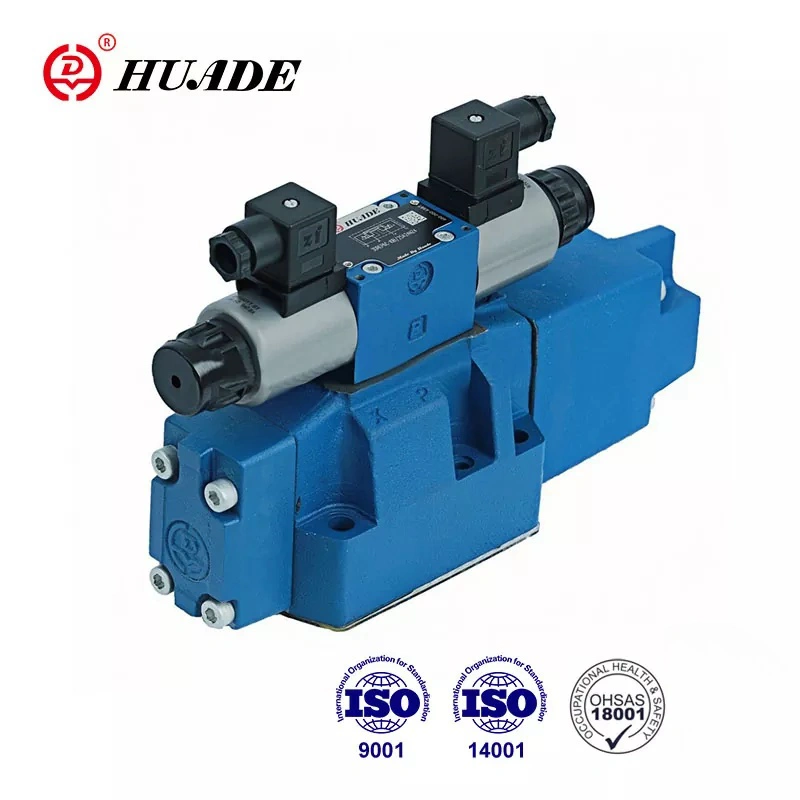

Eén enkele 4WRH proportionele klep kan zowel de stroom als de stroomrichting regelen, waardoor de systeemstructuur eenvoudig wordt. Het kleplichaam heeft een gegoten binnenkanaal, met een sterke stroomcapaciteit en een groot debiet. De hoofdklep heeft een axiale driehoekige bedieningsgroef, met een kleine drukval en drukverlies op de bedieningsschouder. Type 4WRH proportioneel ventiel is geschikt voor systemen met een groot debiet en hoge precisie-eisen.
|
Hydraulische gegevens |
|||||
|
maat |
10 |
16 |
25 |
32 |
|
|
stuurklepdruk (MPa) |
externe proefolietoevoer |
3 tot 10 |
|||
|
interne proefolietoevoer |
Maximaal 10 (meer dan 10 moeten ZDR6DP2-30B/75YM installeren) |
||||
|
Hoofdklepdruk (MPa) |
31.5 |
35 |
|||
|
Retourdruk (MPa) |
poort T (externe proefolieretour) |
31.5 |
25 |
15 |
|
|
poort T (interne proefolieretour) |
3 |
||||
|
Y-poort |
3 |
||||
|
Proefolievolume (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Proefoliestroom bij poort X of Y (l/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Debiet door hoofdklep (l/min) |
270 |
460 |
877 |
1600 |
|
|
Hysteresis (l/min) |
6 |
||||
|
Herhaalbaarheid (%) |
3 |
||||
|
mate van vervuiling(㎛) |
≤20 |
||||
|
Vloeistof |
Minerale olie (voor NBR-afdichting). Fosfaatester (voor FPM-afdichting) |
||||
|
Viscositeitsbereik (mm²/s) |
2,8 tot 380 |
||||
|
Vloeistoftemperatuurbereik (℃) |
-20 tot +70 |
||||
|
Montagepositie |
optioneel |
||||
|
Gewicht (kg) |
klep met één solenoïde |
7.4 |
12.7 |
17.5 |
41.8 |
|
klep met twee elektromagneten |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Elektrische gegevens |
||
|
Soort levering |
gelijkstroom |
|
|
Nominale stroom van solenoïde (A) |
0.8 |
|
|
Spoelweerstand (Ω) |
koud (bij 20℃) 19,5; max. klep, warm 28,8 |
|
|
Omgevingstemperatuur (℃) |
50 |
|
|
Roltemperatuur (℃) |
150 |
|
|
Inschakelduur |
Continu |
|
|
Stuurstroom (A) |
0.02 |
|
|
Isolatie |
IP65 |
|
|
Geassocieerd |
Met 1 ramp-tijd |
VT-3000S30 |
|
Met 5 ramptijden |
VT3006S30 |
|
|
Elektrische aansluiting |
Stekkeraansluiting |
|
Functies:
▶ Stuurrichting WRH proportioneel ventiel
▶ Voor onderplaatmontage
▶ Voor de regeling van zowel de richting als de stroomsnelheid van een hydraulische vloeistof
▶ Veer gecentreerd. Geen spoeldrift
▶ Lage drukval over controlelanden
▶ Klep en elektronische bediening uit één bron
▶ Proportionele magneetbediening
▶ Poortpatroon volgens DIN 24 340 vorm A, ISO4401 en CETOP-RP121H
Sollicitatie:
Type 4WRH proportioneel ventiel wordt veel gebruikt in verschillende industrieën, zoals werktuigmachines, metallurgie, lichte industrie, mijnbouw, techniek, enz.
De kleppen van het type 4WRH zijn servogestuurde proportionele richtingskleppen voor externe bediening via drukregelkleppen. De werking en het principe zijn dezelfde als die van het kleptype 4WRZ. De verbindingsplaat (12) verbindt de pilotaansluiting A met aansluiting T(Y ) en pilootaansluiting B met P(X). De stuurdruk bij de hoofdklep moet tussen 0,4 MPa en 2,5 MPa liggen. De stroom is dus ofwel van P naar A en B naar T, ofwel van P naar B en A naar T.
Structuur van proportionele richtingskleppen 4WRH
Stuurventiel
De stuurklep is een proportioneel magneetbediende 3-weg drukreduceerklep (type 3DREP6). Gasklepinzetstukken zijn geïnstalleerd in poort A en B, zie voor meer details de tekst van 3DREP6
Opbouw van stuurklep type 3DREP6
Symbool van proportioneel richtingsventiel 4WRH
