Wanneer u met hydraulische systemen werkt, kan het kiezen van de juiste directionele regelklep uw bedrijfsvoering maken of breken. De Bosch Rexroth 4WE 10 E directionele regelklep heeft zijn reputatie verdiend als betrouwbaar werkpaard in industriële toepassingen, en er zijn goede redenen waarom ingenieurs er steeds op terugkomen.
Wat maakt de 4WE 10 E richtingsregelklep bijzonder

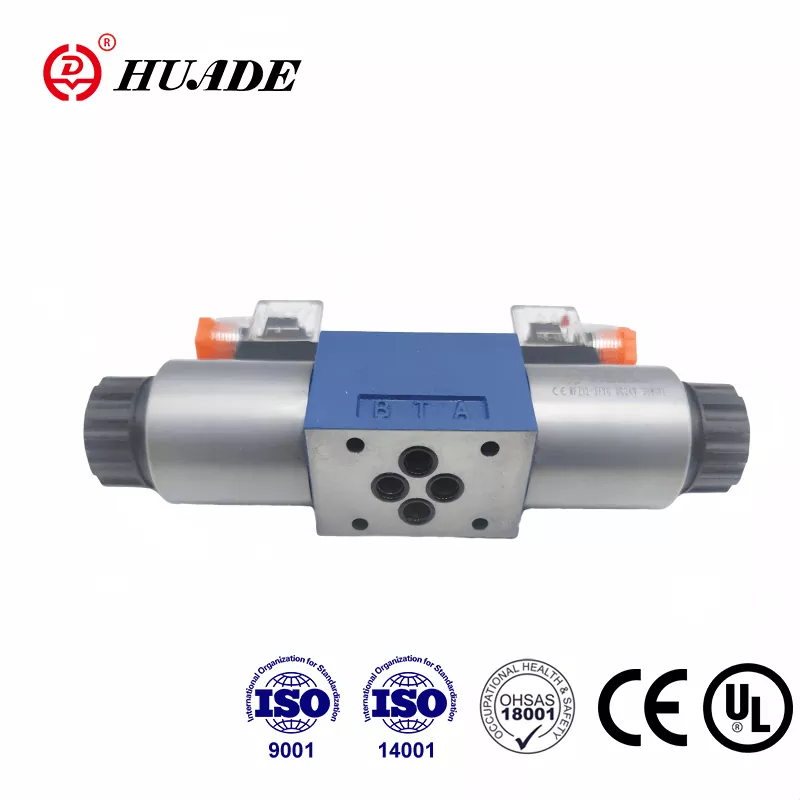

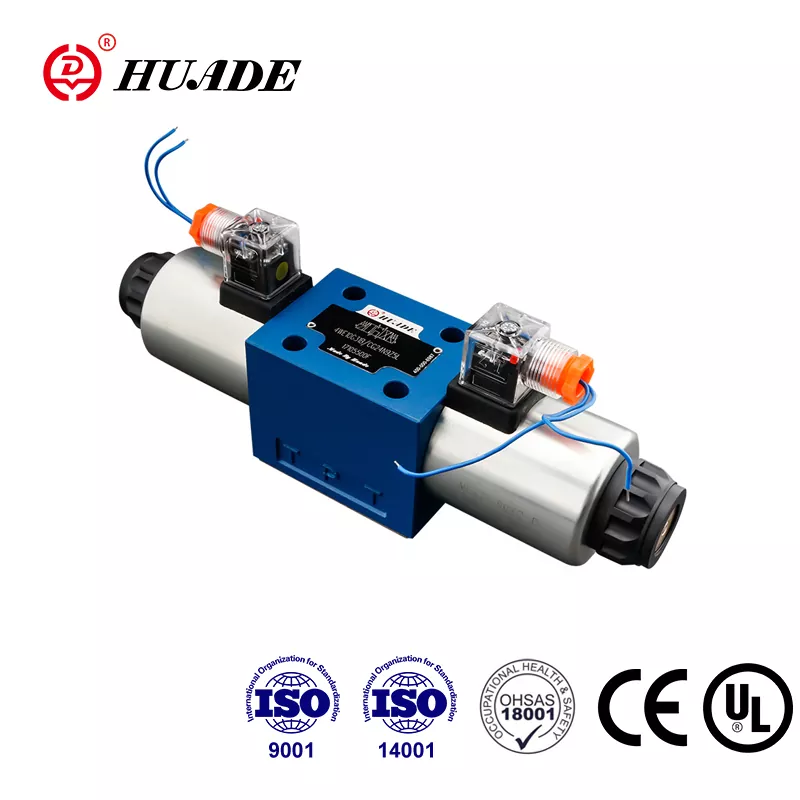

De Rexroth 4WE 10 E is een direct werkend magneetventiel dat regelt hoe hydraulische vloeistof door uw systeem beweegt. Zie het als een verkeersregelaar voor uw hydraulische olie. Het vertelt de vloeistof waar het heen moet, wanneer het moet stoppen en welk pad het moet nemen. Deze specifieke klep maakt gebruik van elektromagnetische spoelen om een interne spoel te verschuiven, die vervolgens de stroom omleidt om uw hydraulische cilinders of motoren precies te laten bewegen zoals u ze nodig heeft.
Wat deze directionele regelklep onderscheidt, is het gesloten ontwerp, gemarkeerd door de "E" in de naam. Wanneer de klep in de neutrale stand staat, blijven alle poorten geblokkeerd. Uw hydraulische actuator behoudt zijn positie zonder te gaan driften, wat van groot belang is als u zware lasten heft of iets volkomen stil moet houden.
Het modelnummer opsplitsen
De naam 4WE 10 E zegt alles over wat deze klep doet. De "4" betekent dat het vier poorten heeft voor het aansluiten van uw hydraulische leidingen. De "WE" geeft aan dat het een direct werkende directionele regelklep met magneetbediening is. De "10" verwijst naar de grootte ervan, die voldoet aan de NG10-norm, ook bekend als CETOP 5 of ISO 4401-05-04-0-05. Deze standaardisatie betekent dat de Rexroth 4WE 10 E fysiek past op elk montageoppervlak dat is ontworpen voor NG10-kleppen, waardoor u flexibiliteit krijgt bij het vervangen van oude apparatuur of het bouwen van nieuwe systemen.
De aanduiding "E" beschrijft de spoelconfiguratie. In de kleppenwereld vertegenwoordigen verschillende letters verschillende stromingspatronen. Het E-type houdt alle poorten gesloten in de middenpositie, waardoor het ideaal is wanneer u een lading stabiel moet houden zonder enige beweging.
Technische mogelijkheden die er toe doen
De richtingsregelklep 4WE 10 E kan zware druk aan. Op de belangrijkste havens kan het systeem werken met een druk tot 350 bar, wat neerkomt op ongeveer 5.075 pond per vierkante inch. Dat is genoeg voor de meeste zware industriële toepassingen, van spuitgietmachines tot bouwmachines.
De stroomcapaciteit varieert afhankelijk van of u gelijk- of wisselstroom kiest. De DC-versie van deze Rexroth directionele regelklep beweegt tot 160 liter per minuut, terwijl de AC-versie maximaal 120 liter per minuut haalt. Dit verschil bestaat omdat AC-spoelen meer warmte genereren wanneer de klep bekrachtigd blijft, zodat Bosch Rexroth de stroom beperkt om oververhittingsproblemen te voorkomen.
De responstijd is van belang als u snelle, nauwkeurige bewegingen nodig heeft. De 4WE 10 E schakelt in 45 tot 70 milliseconden in en ontgrendelt in 35 tot 45 milliseconden bij gebruik van gelijkstroom. Dat is snel genoeg voor de meeste geautomatiseerde productielijnen. Als u een nog soepelere bediening nodig heeft, kunt u optionele dempingsinzetstukken toevoegen die de schakelactie vertragen om de schokken in uw systeem te verminderen.
Hoe het gesloten centrum werkt
De E-type spoelconfiguratie geeft deze directionele regelklep zijn vermogen om lasten vast te houden. Stel je drie posities voor: midden, links en rechts. In de middenpositie blokkeren de interne landingen op de spoel alle vier de poorten. Poort P wordt aangesloten op uw pomp, poort T gaat naar uw tank en poorten A en B worden aangesloten op uw actuator. Als alles geblokkeerd blijft, kan de olie die in uw cilinder zit niet ontsnappen, zodat uw lading precies blijft waar u hem heeft achtergelaten.
Bekrachtig de "a"-spoel en de spoel verschuift naar links. Nu wordt poort P verbonden met poort A, terwijl poort B leegloopt naar poort T. Uw actuator schuift uit. Schakel over naar de "b" -spoel en de spoel beweegt naar rechts, waardoor het stroompatroon wordt omgedraaid. Poort P voedt poort B terwijl poort A terugkeert naar de tank en uw actuator intrekt.
Deze gesloten opstelling werkt perfect voor toepassingen zoals heftafels, klemmen en persmachines waarbij positiebehoud belangrijker is dan energie-efficiëntie. Het nadeel is dat uw pomp druk blijft opbouwen, zelfs als er niets beweegt, wat warmte genereert en energie verspilt. Normaal gesproken koppelt u deze Rexroth 4WE 10 E met een ontlastklep om uw systeem te beschermen.
Toepassingen in de echte wereld
Productiefabrieken gebruiken de richtingsregelklep 4WE 10 E op talloze manieren. Spuitgietmachines vertrouwen erop om het opspannen van de matrijs met precisie te controleren. Spuitgietapparatuur gebruikt het om metalen onderdelen nauwkeurig te positioneren. Bouwmachines profiteren van het vermogen om bak- en giekposities op hellingen vast te houden zonder te gaan driften.
De klep komt ook voor in maritieme toepassingen, metaalbewerkingsapparatuur en precisieproductiesystemen. Elke keer dat u een hydraulische actuator nodig heeft om onder belasting te blijven, biedt het gesloten middenontwerp van deze directionele regelklep van Rexroth de controle die u nodig heeft.
Installatie en montage
De 4WE 10 E wordt rechtstreeks op een onderplaat gemonteerd die voldoet aan de NG10-standaard. Deze modulaire aanpak vereenvoudigt installatie en vervanging. U kunt er extra kleppen bovenop stapelen met behulp van spruitstukblokken, waardoor u compacte klepconstructies bouwt die ruimte besparen en het aantal benodigde slangen en fittingen verminderen.
Het magneetontwerp met natte armatuur biedt praktische voordelen. De spoel zit in olie, wat helpt de warmte af te voeren en het geluid te verminderen. U kunt de spoelconstructie 360 graden draaien om de elektrische connector op de gewenste plek te plaatsen. Als een spoel kapot gaat, kunt u deze vervangen zonder dat uw hydraulisch systeem leegloopt, waardoor stilstand tot een minimum wordt beperkt.
Elektrische aansluitingen volgen de norm DIN EN 175301-803, met beschermingsgraad IP65 of IP67, afhankelijk van uw configuratie. De spanningsopties omvatten 12, 24, 110 en 230 volt voor zowel gelijkstroom als wisselstroom, met een tolerantie van plus of min 10 procent.
Vergelijken met andere opties
Wanneer u winkelt voor een directionele regelklep in de maat NG10, zult u alternatieven tegenkomen van Parker, Eaton en andere fabrikanten. De Parker D3W-serie biedt vergelijkbare druk- en stroomwaarden, maar schakelt langzamer en heeft ongeveer 110 milliseconden nodig om te reageren. De Eaton DG4V-5 komt overeen met de stroomcapaciteit, maar specificeert de cyclusfrequentie niet zo duidelijk.
De Rexroth 4WE 10 E valt op door zijn snellere responstijd en hogere fietscapaciteiten. Hij kan tot 15.000 schakelingen per uur verwerken, waardoor hij geschikt is voor snelle geautomatiseerde processen. De instelbare dempingsoptie geeft u ook meer controle over hoe snel de klep verschuift, waardoor u het gedrag van uw systeem kunt verfijnen.
De prijs varieert sterk, afhankelijk van de specificaties en waar u koopt. Basisconfiguraties van deze Rexroth directionele regelklep beginnen rond de $ 56, terwijl versies met speciale coatings, aangepaste spanning of verbeterde afdichtingen meer dan $ 1.200 kunnen bedragen. U vindt ze via officiële Bosch Rexroth-distributeurs, industriële toeleveringsbedrijven en online marktplaatsen. Controleer bij aankoop of het modelnummer precies overeenkomt met uw vereisten, waarbij u speciale aandacht besteedt aan het spanningsbereik en het spoeltype.
Het draaiende houden
De grootste vijand van elke directionele regelklep is vervuiling. Vuildeeltjes in uw hydraulische olie zorgen ervoor dat de spoel blijft plakken, wat leidt tot een onregelmatige werking of volledige uitval. De 4WE 10 E heeft olie nodig die is gefilterd tot 10 micron, wat overeenkomt met de zuiverheidsniveaus NAS 1638 Klasse 9 of ISO 4406 20/18/15.
Regelmatig onderhoud begint met het controleren van uw olie. Controleer op verkleuring, wat duidt op oververhitting of oxidatie. Test de viscositeit regelmatig, omdat te dunne of te dikke olie de klepprestaties beïnvloedt. Vervang de filters op tijd en overweeg om manometers te installeren om problemen vroegtijdig op te sporen.
Wanneer deze richtingsregelklep van Rexroth in werking treedt, wijzen de symptomen meestal op specifieke oorzaken. Als de klep blijft hangen maar wel werkt wanneer u op de handbediening drukt, is er waarschijnlijk sprake van verontreiniging. Verbrande spoelen op AC-versies zijn vaak het gevolg van overmatige stroming, waardoor de spoel blijft hangen terwijl deze onder spanning staat, waardoor de spoel oververhit raakt. Externe lekkages zijn meestal het gevolg van versleten afdichtingen, terwijl interne lekkages zich uiten in een langzame, sponsachtige beweging van de actuator.
Het reinigen van de klep vereist zorg. Verwijder hem uit het systeem, demonteer hem voorzichtig en reinig de boring en spoel met WD-40 of een soortgelijk oplosmiddel. Blaas de doorgangen uit met perslucht en inspecteer ze op slijtage of schade. Vervang afdichtingen met behulp van de juiste set voor uw klepversie. Houd er rekening mee dat toepassingen bij hoge temperaturen FKM-afdichtingen nodig hebben in plaats van standaard NBR-rubber.
De juiste keuze maken
De richtingsregelklep 4WE 10 E blinkt uit als het vasthouden van de last belangrijk is. Het gesloten ontwerp voorkomt drift, de snelle respons ondersteunt automatisering en de gestandaardiseerde montage vereenvoudigt de installatie. Dankzij de modulaire constructie kunt u complexe regelcircuits in compacte ruimtes bouwen, en de natte ankerspoelen bieden een lange levensduur met minimaal onderhoud.
Denk eens aan de energietransactie. Die geblokkeerde middenpositie zorgt ervoor dat uw pomp belast blijft, zelfs als er niets beweegt, waardoor warmte ontstaat en stroom wordt verbruikt. Als energie-efficiëntie in uw toepassing zwaarder weegt dan positiebehoud, kijk dan naar J-type spoelen die de pomp in neutraal ontlasten. Voor toepassingen die free float nodig hebben, kunnen open-centerconfiguraties van het H-type beter werken.
Zorg ervoor dat uw elektrische systeem zorgvuldig op de klep is afgestemd. DC-versies kunnen een hoger debiet aan en reageren sneller, waardoor ze de standaardkeuze zijn voor de meeste industriële toepassingen. Wisselstroom werkt prima voor langzamere werking, maar onthoud de stroomlimiet van 120 liter per minuut om schade aan de spoel te voorkomen.
De Rexroth 4WE 10 E heeft zijn plaats in de industriële hydrauliek verdiend dankzij tientallen jaren van bewezen prestaties. De combinatie van hoge drukcapaciteit, snelle respons en betrouwbaar lastbehoud maakt het een solide keuze voor veeleisende toepassingen. Houd uw olie schoon, kies de juiste spoelconfiguratie voor uw behoeften, en deze directionele regelklep zal jarenlang betrouwbare service leveren. Of u nu een bestaande klep vervangt of een nieuw systeem ontwerpt, als u begrijpt wat de 4WE 10 E drijft, kunt u het meeste uit uw hydraulische apparatuur halen.
