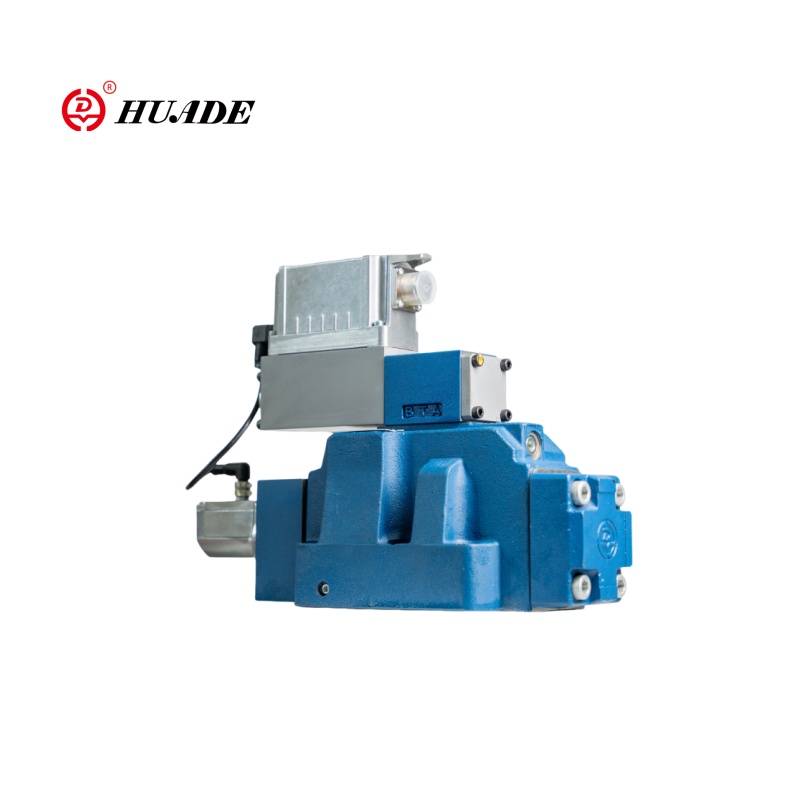

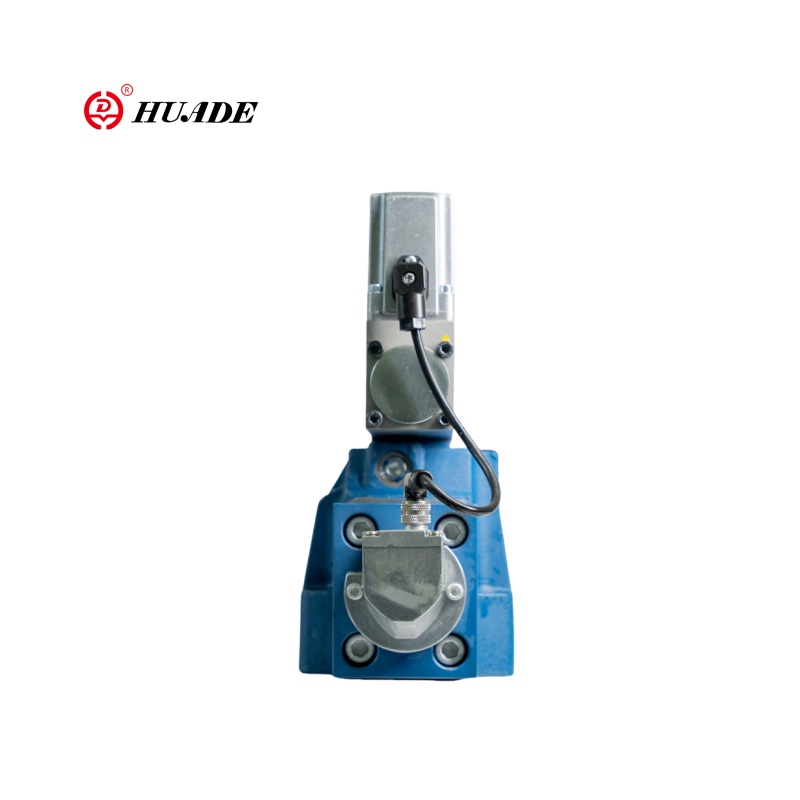

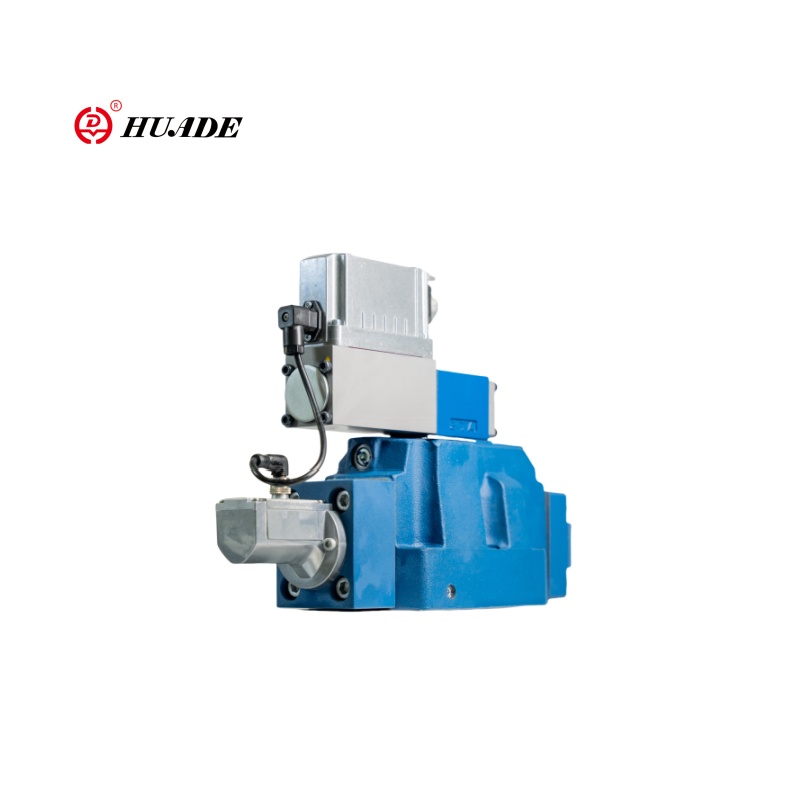

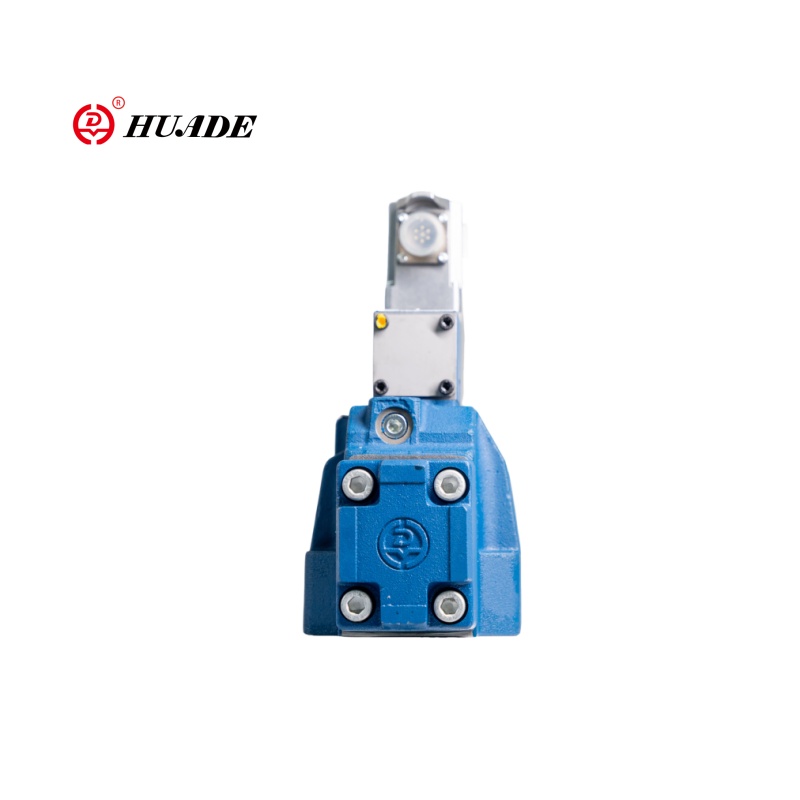

Proportionele directionele klep 4wrle-4x

Huade's proportionele directionele klep 4wrle-4x is een elektro-hydraulische proportionele directionele klep (met positiefeedback OBE). De besturingsmethode is proportionele solenoïde + klep kernpositie closed-loop controle (LVDT-feedback). Huade's Valve 4Wrle-4X lichaamsontwerp, afdichttechnologie en solenoïde prestaties liggen dicht bij Rexroth-niveaus, maar de duurzaamheid onder extreme werkomstandigheden (zoals hoogfrequente trillingen, langdurige continue werking) kan enigszins verschillen. De productprijs van Huade is meestal 20% -30% lager dan Rexroth, met aanzienlijke kostenprestaties. De supply chain is gelokaliseerd, de leveringscyclus is kort en de after-sales servicerespons is snel.

Productparameter van proportionele directionele klep 4wrle-4x

Productfunctie en toepassing van proportionele directionele klep 4wrle-4X

Functies:

▪ Betrouwbaar - bewezen en robuust ontwerp

▪ Hoge kwaliteit -Controle spoel en mouw van de pilootregelklep

▪ De besturingsspoel van de pilootregelklep bevindt zich in de positie "Fail Safe" wanneer het apparaat is uitgeschakeld

▪ De besturingsspoel van de hoofdklep bevindt zich in de veergecentreerde centrale positie en/of in de offset-positie

▪ Flexibel - geschikt voor positie, snelheid en drukregeling

▪ Precise - Hoge responsgevoeligheid en weinig hysteresis

Sollicitatie:

Proportionele directionele klep 4wrle-4x is geschikt voor hydraulische besturingssystemen met hoge vereisten voor dynamische prestaties, precisie en betrouwbaarheid, met name in situaties waarin snelle respons en feedback van gesloten lus vereist zijn. Huade's 4Wrle-4X proportionele klep wordt veel gebruikt in industriële automatisering, machine-gereedschap en verwerkingsapparatuur, spuitgietmachines en die-castingsmachines, testen en simulatieapparatuur, engineeringmachines, enz.

Productiedetails van proportionele directionele klep 4wrle-4x

Functie, sectie

De kleptype 4Wrle is met pilootbewerkte directionele regelklep met feedback van elektrische positie en geïntegreerde elektronica (OBE).

Klepcompositie:

1.Pilotklep met klepkern en klephulsstructuur (1)

2. Main klep met centreerveer en positiefeedback (2)

3. Geïntegreerde versterker (3)

Functie:

Wanneer de geïntegreerde elektronica (OBE) wordt uitgeschakeld of inactief wordt uitgeschakeld, wordt de besturingsspoel van de pilootregelklep in de ‘" fail-safe "positie geopereerd. De besturingsspoel van de hoofdklep bevindt zich in zijn veergecentreerde centrale positie.

De Integrated Electronics (OBE) vergelijkt de opgegeven opdrachtwaarde met de werkelijke werkelijke waarde van de hoofdklepregelspoel. In het geval van controle -afwijkingen wordt de controle -solenoïde geactiveerd. Vanwege de gewijzigde magnetische kracht wordt de pilootbesturingsspoel aangepast tegen

de lente.

De stroom, die wordt geactiveerd via de besturingsdoorsneden, leidt tot een aanpassing van de hoofdbesturingsspoel. De slag-/controle-dwarsdoorsnede van de hoofdbesturingsspoel wordt evenredig gereguleerd met de opdrachtwaarde.

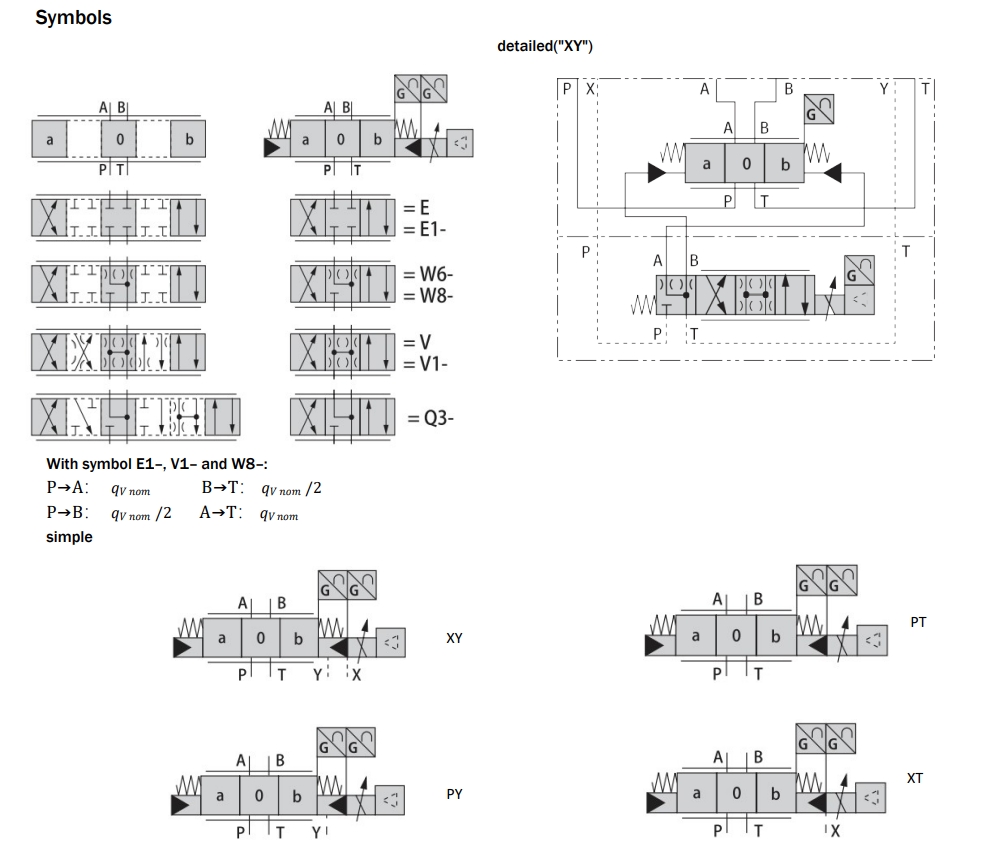

De pilootolie in de pilootregelklep is intern via poort P of extern via poort X. De feedback kan intern via poort T of extern via poort Y naar de tank zijn.

Controle Solenoïde Afsluiting

In het geval van de volgende fouten worden de besturingssolenoïden door de Integrated Electronics (OBE) ontworpen, de Pilot Control Spool is ingesteld op de "fail-safe" -positie en lost de pilootoliekamers van de hoofdklep uit. De hoofdklepregelklepspoel wordt bediend door de veer en gaat naar de centrale positie.
