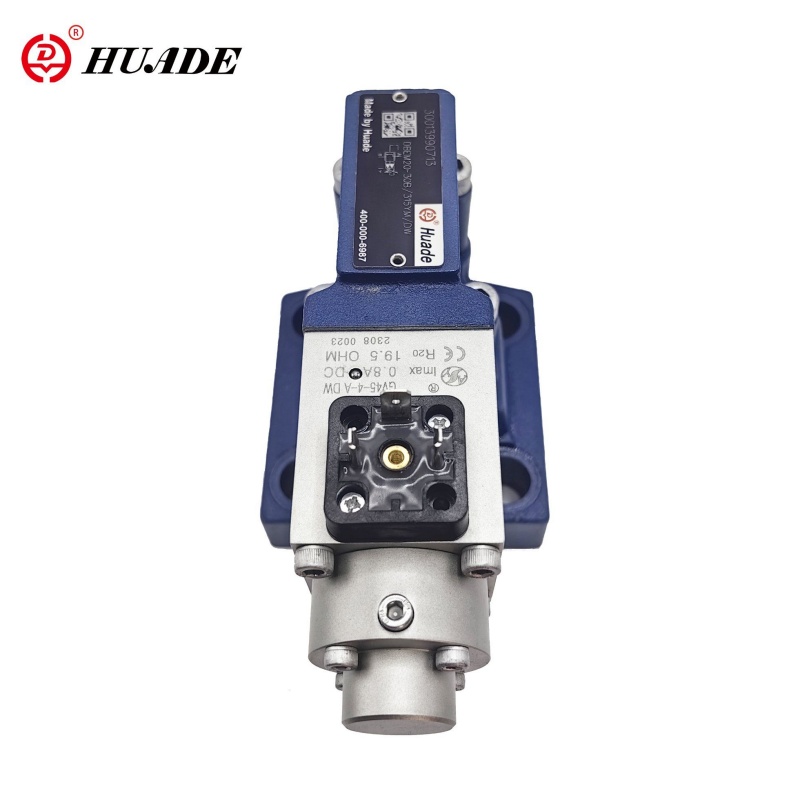

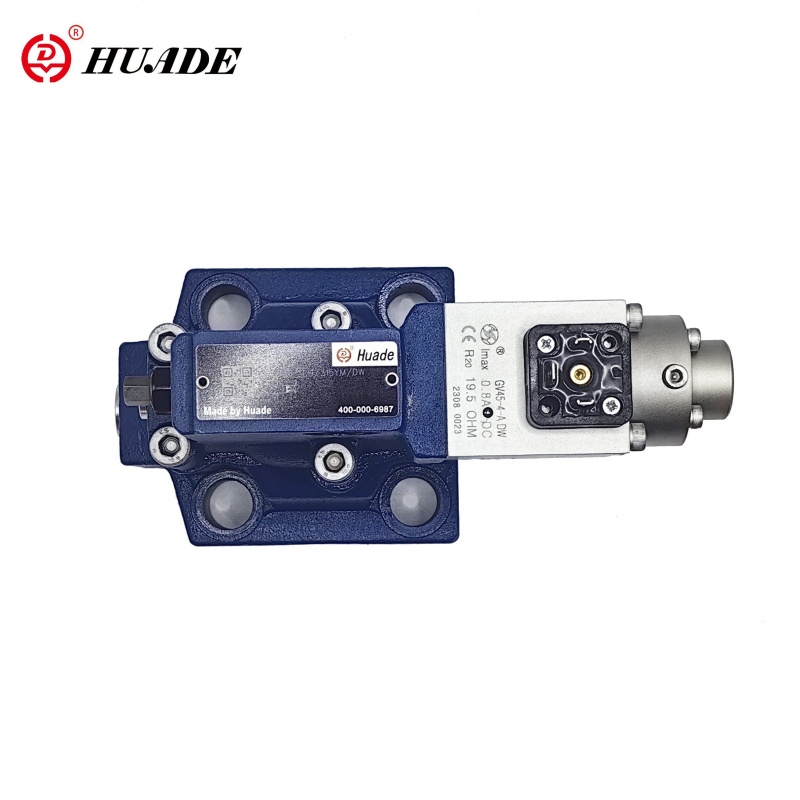

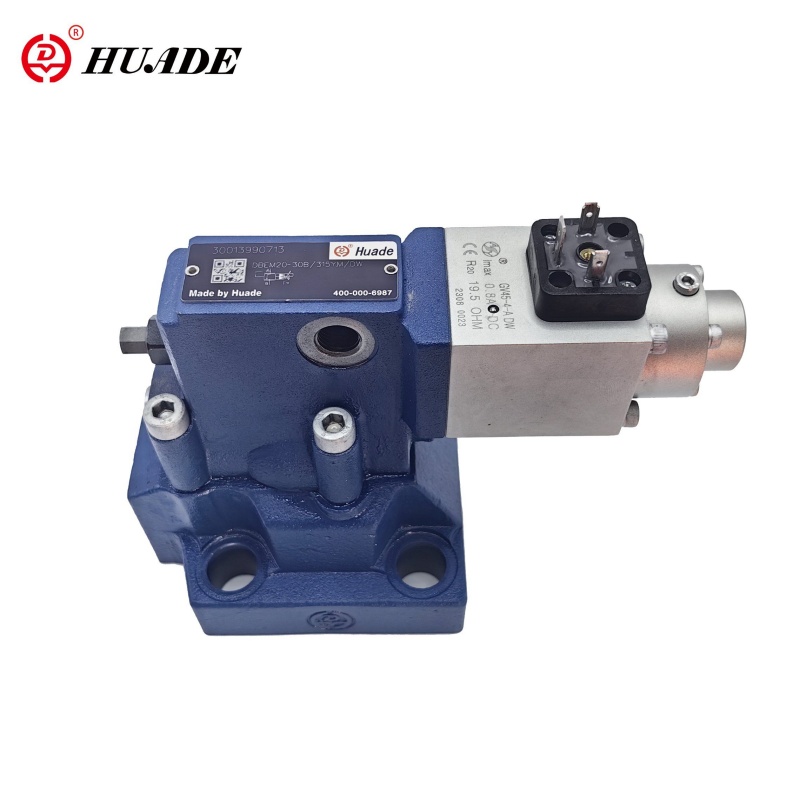

Proportionele drukontlastklep DBEM
De pilot-bediende proportionele reliëfklep DBEM is een pilot-bediende reliëfventiel uitgerust met een geïntegreerde elektronische component (OBE). Het wordt voornamelijk gebruikt om de werkdruk van hydraulische systemen te beperken en een stepless aanpassing van de systeemdruk te bieden door elektrische besturingssignalen. Deze proportionele klep heeft precieze controle -eigenschappen, stabiele druk en een goede dynamische respons, waardoor het op grote schaal wordt gebruikt in verschillende hydraulische systemen die precieze drukregeling vereisen.
Productparameter van proportionele drukontlastklep DBEM
| Hydraulische gegevens | ||||
| Max. Operationele drukpoorten A. B en X (MPA) | 31.5 | |||
| Retourdruk (MPA) | Poort y, gescheiden en met nul druk op tank | |||
| Max. Settable druk (MPA) | 5. 10. 20. 31.5 Hetzelfde als drukfase | |||
| Min. Settable druk (MPA) | Zie karakteristieke curven | |||
| Max. Drukveiligheid (MPA) | Regelbare druk | |||
| 5 | 10 | 20 | 31.5 | |
| 1 tot 62 | 1 tot 122 | 1 tot 222 | 1 tot 342 | |
| Max. Flow (l/min) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Pilootstroom (l/min) | 0,7 tot 2 | |||
| Lineariteit (%) | ± 3,5 | |||
| Herhaalbaarheid (%) | <± 2 | |||
| Typische variatie (%) | <± 2 max. druk | |||
| Hysterese (%) | Met piek ± 1,5 van max.pressure. Zonder piek ± 4,5 van max. | |||
| Wisselingstijd | 30 tot 150 | |||
| Drukvocht | Minerale olie (voor NBR -afdichting), fosfaatester (voor FPM -afdichting) | |||
| Viscositeitsbereik (mm2/s) | 2.8 tot 380 | |||
| Drukvloeistoftemperatuurbereik (℃) | -20 tot+70 | |||
| Mate van besmetting (μm) | ≤20 (aanbeveling 10) | |||
| Elektrische technische gegevens | |
| Versterker | VT-200G40 geleverd met klep samen |
| Voedingsspanning | DC |
| Min.control stroom (a) | 0.1 |
| Max.Control Currenl (A) | 0.8 |
| Spoelweerstand （ω） | Koude waarde op 20 ℃ is 19,5; Max.wam -waarde is 28.8 |
| Drukvloeistoftemperatuurbereik (℃) | +50 |
| Werkstaat | Doorgaan |
| Klepbeveiliging | IP65 |
| Elektrische verbindingen | plug |
Functies:
▶ voor montage van subplaatsen
▶ ingekapseld in blok
▶ Optioneel extra maximale drukbeperking door middel van een veerbelaste pilootregelklep
▶ Klep- en elektronische bedieningsvorm één bron
Sollicitatie:
De pilot-bediende proportionele ontlastklep DBEM wordt veel gebruikt in verschillende hydraulische systemen die precieze drukregeling vereisen, zoals spuitgietmachines, die-castingsmachines en hydraulische persen. In deze toepassingen zorgt de DBEM -klep voor stabiele werking van het hydraulische systeem en verbetert de productie -efficiëntie.
Deze kleppen bestaan in principe uit de pilootregelklep (1) met proportionele solenoïde (2) en de hoofdklep (3) met hoofdspoolinzet (4).
Type DBE:
De aanpassing van de druk is opdrachtwaarde afhankelijk via een proportionele solenoïde (2). De druk aanwezig in haven A werkt aan de onderkant van de hoofdspoel (4). Tegelijkertijd werkt deze druk aan de laden aan de veer geladen zijde van de hoofdspoel (4) via orificies (5). De hydraulische kracht werkt op de pilootpoppet (6). Wanneer de hydraulische kracht over komt, komt de solenoïde kracht dan de pilootpopet (6) opent. Vanwege het feit dat de pilootolie nu kan stromen naar tanken via Port Y, treedt een drukval op bij de hoofdspoel (4) die op de hoofdspoel werkt en tegen de kracht van de retourveer optilt. De verbinding van A tot B wordt geopend en er is geen druk meer in druk
Type DBEM:
Optioneel kan de klep worden geleverd met een extra veerbelaste pilootregelklep voor maximale drukveiligheid (redundante drukveiligheid)
Structuur van Proportionele drukontlastklep DBEM
