Heb je ooit een vuilniswagen aan het werk gezien en je afgevraagd:"Hoe weet hij dat hij eerst de container moet optillen en hem dan perfect moet kantelen?"Of misschien heb je fabrieksrobots in perfecte volgorde zien werken en dacht je:"Wat maakt ze zo gecoördineerd?"
Het antwoord zal je misschien verbazen: het is vaak een eenvoudig maar briljant apparaat dat een drukvolgordeklep wordt genoemd. En aan het einde van deze gids zul je precies begrijpen hoe deze ‘mechanische hersenen’ onze wereld soepel laten draaien.

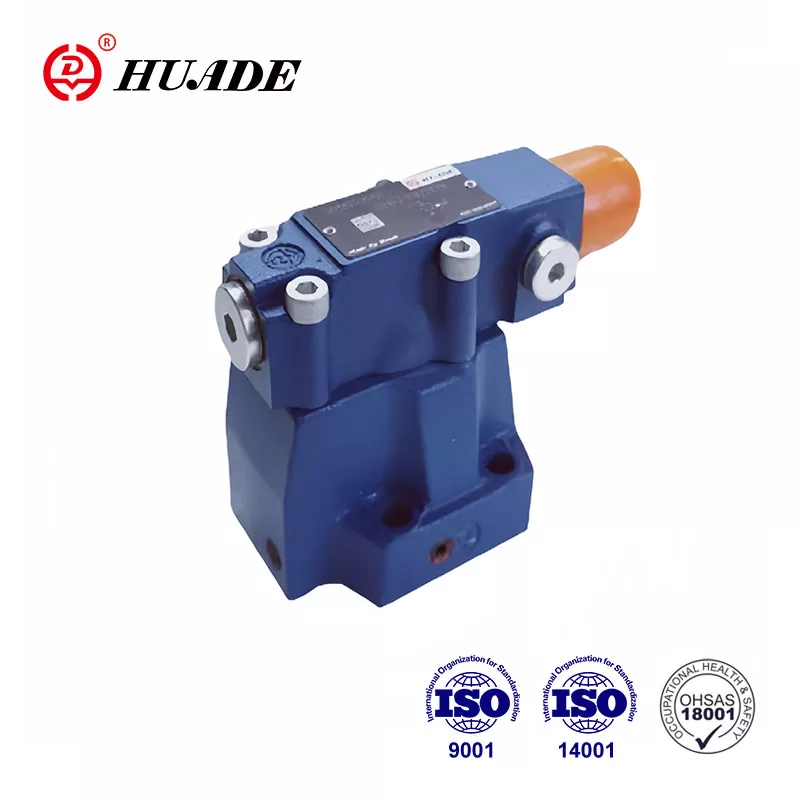

Wat is een drukvolgordeklep? (Het simpele antwoord)
Een drukvolgordeklep (onderdeel vandrukregelventielsystemen) is als eenslim verkeerslicht voor hydraulische systemen. Net zoals een verkeerslicht bepaalt wanneer auto's kunnen vertrekken, regelt deze klep wanneer verschillende onderdelen van een machine kunnen gaan werken.
Dit is het belangrijkste idee:Het blijft gesloten (rood licht) totdat de druk zich tot een bepaald niveau opbouwt en gaat vervolgens open (groen licht) om hydraulische vloeistof naar het volgende onderdeel te laten stromen. Hierdoor ontstaat automatische volgordebepaling zonder dat er computers of elektrische bedieningselementen nodig zijn.
Snel voorbeeld:
Denk eens aan het maken van een boterham met pindakaas:
Stap 1:Brood klaarmaken (primaire actie)
Wachten:Zorg ervoor dat het brood goed geplaatst is
Stap 2:Pindakaas toevoegen (secundaire actie)
Een drukvolgordeklep doet hetzelfde voor machines: hij zorgt ervoor dat stap 1 volledig is voltooid voordat stap 2 begint.
Waarom uw machines drukvolgordekleppen nodig hebben
Vraagt u zich af waarom we niet alles in één keer kunnen laten gebeuren? Dit is waarom een goede volgorde belangrijk is:
Zonder volgordecontrole zou er chaos zijn. Stel je voor dat de transmissie van je auto zou proberen te schakelen terwijl de motor nog aan het starten was, of dat een 3D-printer begon met printen voordat het bed was verwarmd. Dat is precies wat er gebeurt in hydraulische systemen zonder de juiste volgorde.
De businesscase (waarom ingenieurs van ze houden):
Geen elektriciteit nodig- Werkt in explosieve omgevingen waar elektronica faalt
Kogelvrije betrouwbaarheid- Minder onderdelen betekent minder storingen (typische levensduur: meer dan 10 jaar)
Kostenbesparingen- Kan PLC-systemen van $ 5.000 vervangen door een klep van $ 200
Onderhoudsgemak- De meeste technici kunnen ze onderhouden met basisgereedschap
Echte vraag:Vertrouwt u liever een computerprogramma of een eenvoudig mechanisch apparaat in een vuile omgeving onder hoge druk? De meeste ervaren ingenieurs kiezen elke keer voor mechanisch.
Hoe werkt een drukvolgordeklep?
Het werkingsprincipe is eigenlijk heel eenvoudig:
Het basisproces:
De primaire actie begint- De eerste cilinder of motor begint te werken
Er wordt druk opgebouwd- Wanneer de eerste actie is voltooid, stopt de vloeistof met bewegen en stijgt de druk
Klep gaat open- Zodra de druk het instelpunt bereikt (zoals 400 PSI), gaat de volgordeklep open
De secundaire actie begint- Er stroomt vloeistof naar de tweede cilinder of motor
Zie het als een dam in een rivier. De dam (volgklep) houdt water tegen totdat het waterniveau (de druk) hoog genoeg is. Vervolgens worden de poorten geopend om het water stroomafwaarts te laten stromen.
Belangrijkste onderdelen (wat erin zit):
Ventiellichaam- De hoofdbehuizing (zoals een huis)
Lente- Stelt de "trekkerdruk" in (zoals een deurslot)
Stelschroef- Uw drukknop (zoals een thermostaat)
Externe afvoerpoort- Houdt de metingen nauwkeurig (zoals een drukontlastingsgat)
Voor een tip:De externe afvoer is van cruciaal belang; zonder deze kan tegendruk ervoor zorgen dat de klep op het verkeerde moment opent. Specificeer altijd externe afvoer in uw systeemontwerp.
Typen hydraulische volgordekleppen: welke heeft u nodig?
Weet u niet zeker welk type u moet kiezen? Hier is de uitsplitsing die u zal behoeden voor kostbare fouten.
[Vergelijk met anderetypen drukregelkleppen]
1. Direct werkende hydraulische volgordekleppen
Zie het als:Een eenvoudige veerbelaste deur
Reactietijd:Bliksemsnel (2-10 milliseconden)
Drukbereik:Normaal gesproken tot 5.000 PSI
Kosten:Budgetvriendelijk ($50-$300)
Beste voor:Kleine mobiele apparatuur, snelcyclustoepassingen
Nadeel:Kan "springerig" zijn bij hoge druk
2. Voorgestuurde drukvolgkleppen
Zie het als:Een geavanceerd tweetrapssysteem
Reactietijd:Langzamer maar stabiel (≈100 milliseconden)
Drukbereik:Tot 10.000+ PSI
Kosten:Hogere investering ($200-$1.500)
Beste voor:Grote industriële persen, precisieproductie
Voordeel:Oerdegelijke stabiliteit onder wisselende omstandigheden
Welke moet je kiezen?Als je snelheid en eenvoud nodig hebt, ga dan voor direct werkend. Als u precisie nodig heeft en hoge debieten aankan, dan is een pilot-bediende oplossing uw oplossing.
Toepassingen van drukvolgordekleppen: waar u ze aan het werk zult zien
Benieuwd waar deze kleppen eigenlijk werken? Ze zijn overal - je komt ze waarschijnlijk dagelijks tegen zonder dat je het weet.
Productie- en industriële apparatuur
CNC-bewerkingscentra:Werkstuk spannen → begin met zagen → gereedschap terugtrekken
Spuitgieten:Sluit de mal → injecteer plastic → verwijder het onderdeel
Hydraulische persen:Materiaal positioneren → druk uitoefenen → loslaten en uitwerpen
Mobiele machinetoepassingen
Vuilniswagens:Container optillen → kantelen en dumpen → terugkeren naar positie
Bouwuitrusting:Stempels inzetten → last heffen → giek inschuiven
Landbouwmachines:Breng het werktuig omhoog → schakel de aftakas in → start de werking
Gespecialiseerde systemen
Telescopische cilinderbediening:Verleng secties in de juiste volgorde voor een soepele werking
Meertraps hydraulische systemen:Coördineer meerdere actuatoren zonder elektronische bediening
Het patroon?Telkens wanneer u ziet dat hydraulische apparatuur de zaken in perfecte staat doet, is er waarschijnlijk een sequentieklep die de show orkestreert.
Waarin verschilt een drukvolgordeklep van andere kleppen?
Het is gemakkelijk om drukvolgordekleppen te verwarren met andere soortgelijke kleppen. Hier leest u hoe u ze uit elkaar kunt houden.
[Meer informatie overontlastklep functies]
Volgordeklep versus ontlastklep
| Functie | Volgordeklep | Ontlastklep |
|---|---|---|
| Doel | Controleert de volgorde van bewerkingen | Beschermt het systeem tegen hoge druk |
| Standaardstatus | Gesloten | Gesloten |
| Wanneer het opengaat | Bij ingestelde druk om de volgende actie te starten | Alleen als de druk te hoog wordt |
| Waar vloeistof naartoe gaat | Naar de volgende aandrijving | Terug naar tanken |
Volgordeklep versus reduceerklep
| Functie | Volgordeklep | Reduceerventiel |
|---|---|---|
| Standaardstatus | Normaal gesloten | Normaal geopend |
| Wat het monitort | Inlaatdruk | Uitlaatdruk |
| Doel | Begin met de volgende bewerking | Beperk de stroomafwaartse druk |
Selectiegids voor hydraulische volgordekleppen: doe het meteen goed
Bent u het beu om te raden welke klep zal werken? Hier is uw stapsgewijze selectieproces:
Stap 1: Ken uw systeemvereisten
Maximale systeemdruk:De klep moet 25% boven uw hoogste druk verwerken
Debiet secundair circuit:Bereken het benodigde GPM (klep moet 20% meer aankunnen)
Vereiste nauwkeurigheid:±50 PSI voor algemeen gebruik, ±10 PSI voor precisiewerk
Reactietijdbehoeften:Snel (<50 ms) of stabiel (>100 ms)
Stap 2: Milieurealiteitscontrole
Stel jezelf deze vragen:
Wat is het temperatuurbereik? (Standaardafdichtingen werken -10°F tot +200°F)
Hoe vervuild is het milieu? (Houd rekening met de resistentie tegen besmetting)
Welk type hydraulische vloeistof? (aardolie, synthetisch, biobased?)
Heeft u zorgen over een explosieve atmosfeer? (Kan speciale certificeringen vereisen)
Stap 3: Bereken uw klepmaat
Eenvoudige formule voor stroomcapaciteit:
Vereiste Cv = stroomsnelheid (GPM) ÷ √ (drukval over klep)
Voorbeeld:20 GPM secundaire stroom met 100 PSI beschikbare drukval vereist Cv = 20 ÷ √100 = 2,0
Voor een tip:Maak uw klep altijd 20-30% groter dan berekend om te voorkomen dat deze op maximale capaciteit werkt.
Installatietips voor drukvolgordekleppen: vermijd dure fouten
Klaar om te installeren, maar bang dat het fout gaat? Volg deze in de praktijk geteste richtlijnen:
Kritieke installatieparameters
Berekening ingestelde druk:Primaire belasting + 50-100 PSI veiligheidsmarge
Coördinatie van de ontlastklep:Stel de ontlastklep in op 150-200 PSI boven de volgordeklep
Externe afvoeraansluiting:Sluit altijd aan op de tank (sluit deze poort nooit aan!)
Montagerichting:Volg de specificaties van de fabrikant (meestal elke positie OK)
Installatievolgorde die werkt
Controle vóór installatie:Controleer alle poorten en verbindingen
Ventiel monteren:Gebruik de juiste koppelspecificaties (doorgaans 15-25 ft-lbs voor fittingen)
Begindruk instellen:Begin laag en pas tijdens het testen naar boven aan
Testcyclus:Voer meerdere volledige cycli uit voordat u de definitieve afstelling uitvoert
Fijnafstemming:Pas de ingestelde druk aan voor optimale prestaties
Veelgemaakte beginnersfout:De druk in eerste instantie te hoog instellen. Begin altijd laag en werk omhoog - het is gemakkelijker om de druk te verhogen dan beschadigde apparatuur te repareren.
Problemen met sequentiekleppen oplossen: problemen snel oplossen
Systeem sequentiëert niet goed? Dit is uw diagnostische routekaart:
Probleem #1: Secundaire actie start niet
Symptomen:De primaire cilinder voltooit de slag, maar de secundaire cilinder wordt nooit geactiveerd
Snelle diagnose:Controleer de systeemdrukmeter tijdens het voltooien van de primaire slag
Oplossingen (in volgorde van waarschijnlijkheid):
Klepinsteldruk met lagere volgorde
Maak de verstopte afvoerleiding vrij
Vervang een zwakke of gebroken veer
Controleer of de ontlastklep niet te vroeg opent
Probleem #2: voortijdige secundaire activering
Symptomen:Beide acties proberen tegelijkertijd te gebeuren
Oorzaken:Druk te laag ingesteld OF onverwachte drukpieken
Strategie repareren:Verhoog de insteldruk met stappen van 25 PSI totdat de juiste volgorde is bereikt
Probleem #3: Onregelmatige of luidruchtige werking
Wat je zult horen/zien:Geklets, trillingen, inconsistent fietsen
Gebruikelijke verdachten:Vervuilde vloeistof, lucht in het systeem, versleten interne componenten
Actieplan:
Controleer de vloeistofreinheid (moet ISO 18/16/13 of beter zijn)
Ontlucht alle hoge punten
Als de problemen aanhouden, herbouw of vervang dan de klep
Diagnostische tip voor noodgevallen:Als u productietijd verliest, kunt u de volgordeklep tijdelijk omzeilen en handmatig werken terwijl u onderdelen bestelt.
Onderhoud van drukvolgordekleppen: maximaliseer uw investering
Wilt u onverwachte stilstand voorkomen? Deze onderhoudsstrategieën zorgen ervoor dat uw kleppen tientallen jaren blijven draaien:
De 90-daagse inspectieroutine
Visuele controle:Zoek naar externe lekken, corrosie en losse fittingen
Drukverificatie:Bevestig dat de ingestelde druk niet is afwijkend (tolerantie van ± 25 PSI)
Vloeistofanalyse:Controleer de verontreinigingsniveaus en de toestand van de vloeistof
Cyclustelling:Houd activiteiten bij voor voorspellende onderhoudsplanning
Jaarlijkse onderhoudstaken
Volledige systeemspoeling:Vervang filters en hydraulische vloeistof
Klepkalibratie:Reset de druk naar de originele specificaties
Inspectie van afdichtingen:Controleer op slijtage voordat ze catastrofaal kapot gaan
Prestatietesten:Controleer responstijden en druknauwkeurigheid
Realisatie onderhoudsbudget:Als u €200 per jaar besteedt aan preventief onderhoud, bespaart u doorgaans ruim €2000 aan noodreparaties en productieverlies.
Slimme onderhoudstip:Houd een reserveklep geconfigureerd en gereed. Wanneer zich problemen voordoen, kunt u kleppen verwisselen en de defecte unit offline herbouwen - minimale stilstand, maximale productiviteit.
Technologietrends voor sequentiekleppen: wat volgt
Vraagt u zich af of sequentiekleppen verouderd zullen raken? Dit is wat insiders uit de branche weten:
Integratie van slimme sequentiekleppen
IoT-sensoren:Bewaak cycli, temperatuur en drukdrift
Voorspellende analyses:AI voorspelt storingen 30-60 dagen van tevoren
Diagnose op afstand:Controleer de klepstatus vanaf uw telefoon
Kosten realiteit:Slimme kleppen kosten 2-3x meer, maar kunnen de onderhoudskosten met 40% verlagen
Geavanceerde materialen en ontwerp
Nanocoatingtechnologie:Verlengt de levensduur van afdichtingen met 300-500%
Samengestelde kleplichamen:Lichter gewicht, betere corrosieweerstand
Interne onderdelen met lage wrijving:Vermindert energieverliezen met 15-25%
Het elektronische versus mechanische debat
Voordelen elektronische besturing:Oneindig programmeerbaar, nauwkeurig, datarijk
Mechanische klepvoordelen:Geen programmering nodig, werkt zonder stroom, eenvoudiger probleemoplossing
Realiteit in de sector:Zelfs nu de elektronica zich verder ontwikkelt, behouden mechanische sequentiekleppen een sterk marktaandeel in:
Kostengevoelige toepassingen
Gevaarlijke omgevingen
Afgelegen locaties zonder betrouwbare stroom
Eenvoudige systemen waarbij elektronica onnodige complexiteit toevoegt
Kort gezegd:Drukvolgordekleppen gaan nergens heen - ze evolueren om slimmer te zijn en tegelijkertijd mechanisch betrouwbaar te blijven.
Uw volgende stappen: deze kennis aan het werk zetten
Bent u klaar om een drukvolgordeklep te specificeren, installeren of problemen op te lossen? Dit is je actieplan:
Voor systeemontwerpers:
Bereken uw vereistenmet behulp van de meegeleverde maatformules
Kies het type klepgebaseerd op snelheid versus precisiebehoeften
Geef externe afvoer op- laat aannemers hier niet op bezuinigen
Plan voor aanpassingstoegang- technici zullen u later dankbaar zijn
Voor onderhoudsteams:
Begin met die inspectieroutine van 90 dagenonmiddellijk
Voorraad algemene reserveonderdelen(veren, afdichtingen, stelschroeven)
Documenteer de huidige ingestelde drukvoordat ze afdrijven
Treinexploitantenom vroege waarschuwingssignalen te herkennen
Voor probleemoplossers:
Controleer altijd eerst de basis- druk, vloeistofniveau, filterconditie
Houd een manometer bij de handvoor snelle diagnostiek
Denk aan de externe afvoerregel- het lost 60% van de problemen met de sequentieklep op
Vragen over uw specifieke toepassing?De meeste klepfabrikanten bieden gratis technische ondersteuning bij de toepassing; profiteer van hun expertise.
Laatste gedachte:De beste volgordeklep is degene die op de juiste manier is geselecteerd, correct is geïnstalleerd en regelmatig wordt onderhouden. Beheers deze basisprincipes en je zult nooit meer mysterieuze sequencing-problemen hebben.
