Wanneer u in industriële omgevingen met hydraulische systemen werkt, is de directionele regelklep in wezen de verkeersregelaar voor uw vloeistofkracht. De Bosch Rexroth 4WE 10 J directionele regelklep is een van die werkpaarden die productielijnen in fabrieken over de hele wereld stilletjes draaiende houdt. Deze specifieke klep bestaat al tientallen jaren, en er is een goede reden waarom ingenieurs deze voor hun projecten blijven specificeren.
Wat maakt de 4WE 10 J directionele regelklep anders

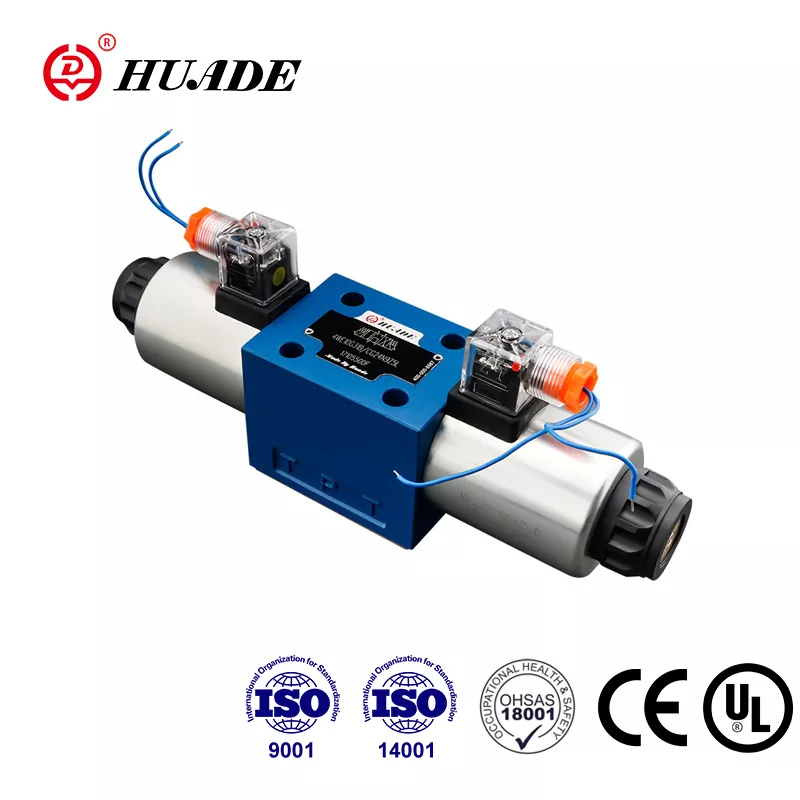

De Rexroth 4WE 10 J is wat wij een elektromagnetisch bediende directionele regelklep noemen. Zie het als een elektrisch bediende schakelaar die de hydraulische olie daarheen stuurt waar deze naartoe moet. Het "4WE"-gedeelte vertelt ons dat het vier hoofdpoorten heeft en elektrisch wordt bediend. De "10" geeft aan dat het maat NG10 is, wat overeenkomt met de CETOP 5-montagenorm. Die "J" aan het einde is eigenlijk heel belangrijk, omdat hij bepaalt hoe de klep zich gedraagt als hij in de middenpositie staat.
Wat deze klep onderscheidt, is het vermogen om serieuze druk en stroming aan te kunnen. We hebben het over maximale werkdrukken tot 350 bar, wat zich vertaalt naar ongeveer 5.000 pond per vierkante inch. De gelijkspanningsversies kunnen 160 liter per minuut verwerken, terwijl de AC-versies 120 liter per minuut verwerken. Deze cijfers zijn van belang als u zware lasten probeert te verplaatsen of grote cilinders bedient.
Hoe de middenpositie van het J-patroon werkt
De J-spoelconfiguratie is waarschijnlijk het meest onderscheidende kenmerk van deze directionele regelklep. Wanneer de klep in de middenpositie staat en beide elektromagneten zijn uitgeschakeld, zijn alle hoofdpoorten geblokkeerd. De pomppoort (P), beide werkpoorten (A en B) en de tankretourpoort (T) zijn volledig van elkaar geïsoleerd.
Dit geblokkeerde middenontwerp dient een specifiek doel. Als je een hydraulische cilinder hebt die een zware last vasthoudt, wil je niet dat die last naar beneden kruipt terwijl je hem niet actief bestuurt. De 4WE 10 J houdt alles op zijn plaats. De pomp stuurt nergens olie en de cilinder kan niet terugvloeien naar de tank. Dit maakt het bijzonder nuttig in toepassingen zoals spuitgietmachines, waarbij u een nauwkeurige positiebepaling nodig heeft tijdens verschillende fasen van de gietcyclus.
Wanneer u een van de elektromagneten bekrachtigt, verschuift de spoel om de pomp op de ene werkpoort aan te sluiten, terwijl de andere werkpoort zich opent naar de tank. Bekrachtig de andere solenoïde en de verbindingen worden omgekeerd. Het is een ongecompliceerde hydrauliek, maar het geblokkeerde midden geeft je het statische houdvermogen dat sommige andere spoelpatronen niet bieden.
De technische details die ertoe doen

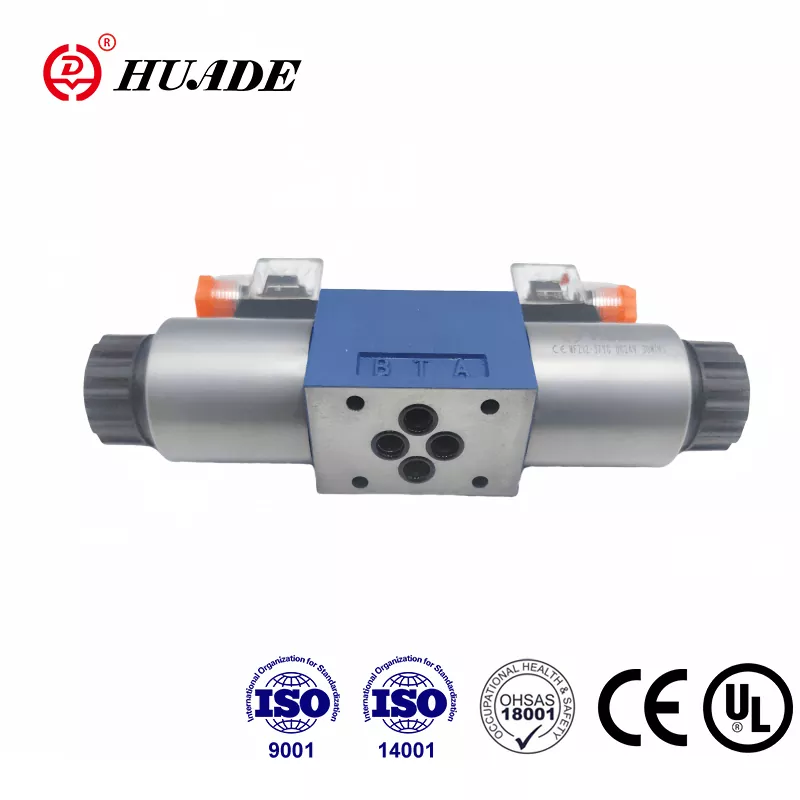

De 4WE 10 J volgt de ISO 4401-05-04-0-05-norm voor zijn montage-interface. Deze standaardisatie betekent dat u deze indien nodig kunt vervangen door andere NG10-kleppen van verschillende fabrikanten, hoewel er altijd details zijn die u moet verifiëren. De montage maakt gebruik van vier M6 x 50 bouten die zijn aangedraaid tot 15 Newtonmeter. Je hebt een aparte montageplaat nodig, die Rexroth aanduidt als zoiets als een G 66/01.
De solenoïden zijn wat Rexroth het "natte pin" -ontwerp noemt. De elektrische spoel bevindt zich in een behuizing die wordt blootgesteld aan de hydraulische olie, wat helpt bij de koeling en minder geluid maakt in vergelijking met droge elektromagneten. Deze spoelen kunnen worden verwijderd en 90 graden worden gedraaid zonder de hele klep te demonteren, wat handig is als u weinig ruimte heeft of de elektrische aansluitingen moet heroriënteren. Veel voorkomende spanningsopties zijn 24 VDC en 120 VAC, hoewel er ook andere spanningen beschikbaar zijn.
De responstijden zijn respectabel voor dit type directionele regelklep. Wanneer u stroom toepast, verschuift de spoel in ongeveer 45 tot 70 milliseconden. Wanneer u de stroom uitschakelt, geeft de veer deze binnen 35 tot 45 milliseconden terug. Dit zijn geen servoklepsnelheden, maar ze zijn voldoende voor de meeste industriële machinetoepassingen.
Waar vindt u deze klep werkend?
De 4WE 10 J komt voor in veel verschillende industriële apparatuur. Zware werktuigmachines gebruiken het voor het besturen van werktafels en spindels. Hydraulische persen vertrouwen erop voor nauwkeurige cilinderbediening. Spuitgietmachines zijn waarschijnlijk een van de meest voorkomende toepassingen, vooral in de matrijsklemcircuits waar u tonnen klemkracht moet vasthouden zonder enige drift.
In een typische spuitgietopstelling zorgt de directionele regelklep voor het openen en sluiten van de matrijs. Tijdens het injecteren vergrendelt de middenpositie van het J-patroon de hydraulische olie in de klemcilinder, waardoor een constante druk behouden blijft, ook al doet de pomp mogelijk ander werk. Dit voorkomt flash (ongewenst plastic dat uit de mal lekt) en zorgt voor een consistente onderdeelkwaliteit. Wanneer het tijd is om de mal te openen, wordt één solenoïde geactiveerd en verschuift de klep, waardoor de olie het klemmechanisme intrekt.
De klep komt ook voor in mobiele apparatuur, bouwmachines en materiaalbehandelingssystemen. Overal waar u richtingscontrole nodig heeft met een goed houdvermogen en redelijke stroomsnelheden, is de 4WE 10 J het overwegen waard.
De bestelcode begrijpen
Rexroth gebruikt een systematisch coderingssysteem voor hun directionele regelkleppen, en als u dit begrijpt, krijgt u precies wat u nodig heeft. Een typisch compleet modelnummer kan er uitzien als 4WE 10 J3X/CG24N9K4, met het Rexroth-onderdeelnummer R900589988.
Om dat op te splitsen: de "4" bevestigt vier hoofdpoorten. "WE" betekent dat het een elektrisch bediende directionele regelklep is. "10" is de NG10-grootteclassificatie. "J" identificeert het spoelpatroon met geblokkeerd midden. "3X" of "5X" geeft de serie aan, waarbij 5X de huidige productieserie is. De letters en cijfers na de schuine streep specificeren details zoals solenoïdespanning (G24 betekent 24 VDC), afdichtingsmateriaal en verschillende opties.
Als u een "V" in het achtervoegsel ziet, duidt dit op FKM-afdichtingen in plaats van de standaard NBR-afdichtingen. U wilt FKM als u fosfaatestervloeistoffen gebruikt of bij hogere temperaturen werkt. De standaard NBR-afdichtingen werken prima met minerale hydraulische oliën in normale industriële temperatuurbereiken.
Vloeistofvereisten en filtratie
De 4WE 10 J is in de eerste plaats ontworpen voor hydraulische oliën op minerale basis, maar kan met het juiste afdichtingsmateriaal ook overweg met fosfaatesters. Het viscositeitsbereik is vrij breed, van ongeveer 2,8 tot 380 vierkante millimeter per seconde, met een nominale bedrijfsviscositeit van ongeveer 37 bij 55 graden Celsius. De bedrijfstemperatuur moet tussen min 20 en plus 50 graden Celsius blijven voor de omgevingsomgeving.
Hier beginnen veel onderhoudsproblemen: vloeibare zuiverheid. De spelingen binnen een directionele regelklep worden gemeten in microns. We hebben het over gaten tussen drie en dertien micron in kritieke gebieden. Ter vergelijking: een mensenhaar is ongeveer 70 micron groot. Als u vuil in uw hydraulische olie laat komen, kunnen deeltjes in deze openingen terechtkomen en ervoor zorgen dat de spoel vastloopt.
Rexroth raadt filtratie aan op 10 micron of beter. Dat is geen suggestie die je moet negeren. Een vastzittende spoel betekent dat uw klep niet verschuift, of erger nog, hij verschuift en keert niet terug. Met name bij AC-solenoïden kan een vastzittende spoel leiden tot het doorbranden van de spoel, omdat de solenoïde is ontworpen voor intermitterend gebruik en niet voor continu vasthouden. Het volgen van zoiets als NAS 1638 Klasse 9-schoonheidsnormen bespaart u later verdriet.
Veelvoorkomende problemen en probleemoplossing
De meeste problemen met de 4WE 10 J zijn terug te voeren op drie gebieden: vervuiling, elektrische storingen of mechanische schade. Het goede nieuws is dat Rexroth een handmatige override op deze kleppen heeft, waardoor u over een diagnostisch hulpmiddel beschikt.
Als uw directionele regelklep niet verschuift wanneer u de solenoïde bekrachtigt, probeer dan eerst de handmatige override. Druk op de override-pin en kijk of de klep mechanisch verschuift. Als er handmatig maar niet elektrisch wordt geschakeld, heb je te maken met een elektrisch probleem. Controleer uw spanning op de solenoïdeconnector, controleer uw bedrading en test de spoelweerstand. Als de klep zelfs niet handmatig wil verschuiven, zit de spoel vast, meestal door vervuiling.
Vervuilingsproblemen kondigen zich op verschillende manieren aan. Soms verschuift de klep maar keert niet goed terug naar het midden. Andere keren kan het langzaam of helemaal niet veranderen. Interne lekkage is een ander symptoom, waarbij u druk verliest of de cilinder ziet driften, zelfs als de klep zogenaamd in de vergrendelde middenpositie staat. Deze problemen betekenen doorgaans dat vervuiling de spoel of het kleplichaam heeft beschadigd, waardoor lekpaden zijn ontstaan.
Elektrische problemen zijn meestal eenvoudig. Geen spanning betekent dat u uw bedrading en besturingssysteem moet controleren. Verkeerde spanning of polariteit (voor DC-magneten) betekent dat de klep mogelijk niet betrouwbaar verschuift. Opgeblazen spoelen verschijnen als open circuits of met een zeer lage weerstand. Het vervangen van de spoel is eenvoudig genoeg, omdat ze gewoon uit het klephuis komen.
Mechanische schade komt minder vaak voor, maar kan voorkomen. Gebroken retourveren voorkomen dat de spoel centreert. Beschadigde elektromagnetische pinnen zullen de spoel niet goed duwen. Deze vereisen meestal vervanging of herbouw van de klep in plaats van eenvoudige reparaties.
Installatieoverwegingen
Het correct monteren van een 4WE 10 J begint met een schoon, vlak montageoppervlak. De klep wordt vastgeschroefd aan een subplaat of spruitstuk met behulp van de vier M6-bouten die we eerder noemden. De vlakheid van het oppervlak is van belang omdat de O-ringen die elke poort afdichten gelijkmatig moeten worden samengedrukt. Eventuele kromtrekkingen of vuil kunnen lekpaden veroorzaken.
Draai die bevestigingsbouten aan tot 15 Newtonmeter, niet meer en niet minder. Te weinig en u kunt externe lekkages krijgen. Te veel en u loopt het risico het kleplichaam te vervormen, waardoor de spoel kan vastlopen. Gebruik een momentsleutel, geen gok.
Elektrische aansluitingen hebben ook aandacht nodig. Zorg ervoor dat u verbinding maakt met de juiste spanningsklemmen. De klep heeft doorgaans een klemmenstrook of connector voor elke solenoïde, plus een aardaansluiting. Die aardverbinding is verplicht voor de veiligheid en kan ook de elektrische ruis in uw besturingssysteem verminderen.
De directionele regelklep moet indien mogelijk zo worden geplaatst dat de elektromagneten naar boven wijzen. Dit helpt vochtophoping in de elektrische aansluitingen te voorkomen. Als u hem anders moet monteren, overweeg dan om laarzen of afdekkingen toe te voegen om de elektrische aansluitingen te beschermen.
Alternatieven vergelijken
De 4WE 10 J is niet de enige NG10 directionele regelklep die beschikbaar is. Parker maakt de D3W-serie, die vergelijkbare specificaties biedt. Eaton Vickers heeft de DG4V-5-serie. HYDAC produceert NG10-kleppen die in veel toepassingen kunnen worden vervangen. Dus waarom zou je nog steeds voor de Rexroth kiezen?
De stroomcapaciteit is één factor. Met zijn 160 liter per minuut in DC-versies overtreft de 4WE 10 J sommige concurrenten. De responstijd is concurrerend met 45 tot 70 milliseconden voor bekrachtiging. Het natte pin-magneetontwerp met verwijderbare, draaibare spoelen biedt praktische onderhoudsvoordelen. Rexroth biedt ook een grotere verscheidenheid aan spoelpatronen en opties binnen de 4WE 10-serie, waardoor u meer flexibiliteit krijgt om aan uw exacte behoeften te voldoen.
Prijstechnisch bevinden deze kleppen zich in dezelfde marge. U betaalt mogelijk ergens tussen de 950 en 1.050 dollar voor een gebruikelijke configuratie. Die prijsstelling weerspiegelt industriële kwaliteit en de techniek die nodig is voor het handhaven van nauwe spelingen en betrouwbare prestaties.
Het echte onderscheid komt vaak neer op wat u al in uw systeem gebruikt. Als uw apparatuur al is gebouwd rond Rexroth-componenten, zorgt het vasthouden aan de 4WE 10 J voor consistentie in de onderdeleninventaris en de bekendheid van technici. Als u met Parker- of Eaton-systemen werkt, kunnen hun equivalenten soepeler worden geïntegreerd.
Inkoop en beschikbaarheid
Het vinden van een 4WE 10 J is over het algemeen eenvoudig. Veel voorkomende configuraties zoals de R900589988 (24 VDC-versie) zijn meestal op voorraad bij industriële distributeurs. Rexroth heeft een officiële online winkel waar u direct kunt kopen. Industriële toeleveringsplatforms zoals Alibaba bieden zowel originele Rexroth-kleppen als compatibele alternatieven, hoewel u moet verifiëren wat u daadwerkelijk krijgt.
Doorlooptijden variëren afhankelijk van de configuratie. Voorraadartikelen kunnen binnen een paar dagen worden verzonden. Speciale bestellingen met ongebruikelijke opties kunnen enkele weken duren. Als u kritieke apparatuur onderhoudt, is het verstandig om een reserveklep bij de hand te hebben, gezien de relatief lage kosten in vergelijking met stilstand.
Houd er rekening mee dat oudere series zoals de 3X niet meer leverbaar zijn. Als u een klep uit de 3X-serie vervangt, kunt u upgraden naar de 5X-serie, de huidige productieversie. De montage-interface en basisbediening blijven hetzelfde, hoewel er kleine verschillen kunnen zijn in opties of prestatiespecificaties.
Het laten duren
Het verkrijgen van een maximale levensduur van uw directionele regelklep komt neer op een paar belangrijke praktijken. Het eerste en belangrijkste: zorg voor schone hydraulische vloeistof. Die filtratie van 10 micron waar we het eerder over hadden, is niet optioneel als je betrouwbare service wilt. Vervang uw filters regelmatig en let op drukval over het filterelement.
Controleer ten tweede of het J-spoelpatroon daadwerkelijk overeenkomt met uw toepassing. Als u een pomp met vast slagvolume zonder losklep gebruikt, kan het geblokkeerde midden problemen veroorzaken. De pomp zal tegen de geblokkeerde poorten aanlopen, waardoor warmte ontstaat en energie wordt verspild. Een J-spoel werkt het beste met pompen met variabel slagvolume of systemen met afzonderlijke losmogelijkheden.
Ten derde: gebruik de handmatige override tijdens de diagnose, en niet als reguliere bedieningsmethode. Deze override-pinnen zijn er voor probleemoplossing en onderhoud, niet voor dagelijks productiegebruik. Herhaaldelijk hameren op de override kan het mechanisme na verloop van tijd beschadigen.
Ten vierde: let op de werkdruk en het debiet van uw systeem. Het feit dat de 4WE 10 J 350 bar en 160 liter per minuut aankan, betekent niet dat u hem continu op die limieten moet laten draaien. Door in het midden van het prestatiebereik te werken in plaats van in de extremen, wordt de levensduur verlengd.
Ten slotte: als u toch een storing heeft, gooi er dan niet zomaar een nieuwe solenoïdespoel in zonder te onderzoeken waarom deze kapot is gegaan. Coils gaan meestal niet vanzelf kapot. Ze falen omdat de spoel vastzit en de spoel oververhit raakt, of vanwege elektrische problemen in uw besturingssysteem. Pak de oorzaak aan, niet alleen het symptoom.
De onderste regel
De Rexroth 4WE 10 J directionele regelklep vertegenwoordigt decennia van industriële hydrauliek-evolutie. Het is niet luxe of hightech volgens de huidige normen, maar het doet zijn werk betrouwbaar als het op de juiste manier wordt toegepast en onderhouden. Het J-spoelpatroon met geblokkeerd midden zorgt voor een positieve ladingbehoud. Het NG10-formaat kan een aanzienlijke stroom en druk aan. Het ontwerp van de natte pin-solenoïde combineert prestaties met praktische toegang voor onderhoud.
Als u een nieuw hydraulisch systeem ontwerpt dat directionele controle met vasthoudvermogen nodig heeft, of als u een versleten klep in bestaande apparatuur vervangt, verdient de 4WE 10 J overweging. Zorg ervoor dat u de juiste serie (5X voor de huidige productie), de juiste solenoïdespanning en het juiste afdichtingsmateriaal voor uw vloeistof opgeeft. Besteed vanaf dag één aandacht aan filtratie en u zult jarenlang betrouwbare service krijgen van deze kleppen.
Het is niet ingewikkeld om te begrijpen hoe uw directionele regelklep werkt en wat deze nodig heeft om gezond te blijven. U hoeft alleen maar aandacht te besteden aan de details die er toe doen: schone vloeistof, de juiste spanning, correcte toepassing en regelmatig onderhoud. Zorg ervoor dat deze goed zijn, en de 4WE 10 J zorgt ervoor dat uw hydrauliek blijft stromen waar ze heen moeten, wanneer ze daar naartoe moeten.
