Het werkende principe van klep ZDC is gebaseerd op het mechanisme van smeer- en drukcompensatie. Meter-in drukcompensator ZDC wordt meestal gebruikt samen met een proportionele directionele klep WRZ om de stroom aan te passen door de opening van de gaskleppoort te regelen, terwijl de drukcompensator wordt gebruikt om het drukverschil voor en na de constant van de gasklep te behouden, waardoor de belastingcompensatie wordt bereikt. Dit maakt de snelheid van de actuator die niet wordt beïnvloed door belastingveranderingen, waardoor de stabiliteits- en regelsnauwkeurigheid van het systeem wordt verbeterd.
| Maat | 10 | 16 | 25 |
| Flow (l/min) | 85 | 150 | 325 |
| Gewicht (kg) | 3 | 3.5 | 8.9 |
| Bedrijfsdruk (MPA) PMAX | A 、 B 、 P | 35 | |
| T | 25 | ||
| X | 3 tot 10 | ||
| Y | maximaal 3. (alleen wanneer ze worden gebruikt met de poort bediende proportionele richtingsklep, andere 15) | ||
| Mate van bevat natie | ≤20 (aanbevelen 10) | ||
Functies:
▶ Laadcompensatie in poort P naar A of P naar B via een ingebouwde shuttllep
▶ 2-weg versie "P '
▶ 3-weg versie "P T" (NS10-25)
▶ Stroomregeling bij het werken met een proportionele directionele klep
Sollicitatie:
Meter-in drukcompensator ZDC wordt veel gebruikt in metallurgische machines, metallurgische machines, metallurgische machines.
De meter-in drukcompensator ZDC-kleppen zijn direct bediende meter-in drukcompensatoren van 2 of 3-weg ontwerp.
Ze worden gebruikt voor de belastingcompensatie als een meter-in drukcompensator in kanaal P.

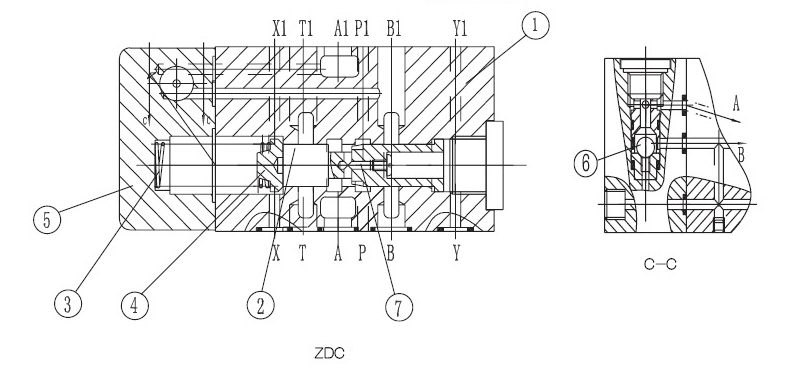

Deze kleppen bestaan in principe uit de behuizing (1), de besturingsspoel (2), compressieveer (3) met veerring (4) en het deksel (5) met geïntegreerde shuttllep (6).
De compressieveer (3) houdt de controlespoel (2) in de open positie van P1 tot P vast, wanneer de drukverschil P1 tot A1 of P1 tot B1 minder is dan 1,0 MPa.
Als het drukverschil groter is dan 1.o MPa, wordt de controlespoel (2) naar links verplaatst totdat het drukverschil is hersteld.
Structuur van Meter-in drukcompensator ZDC

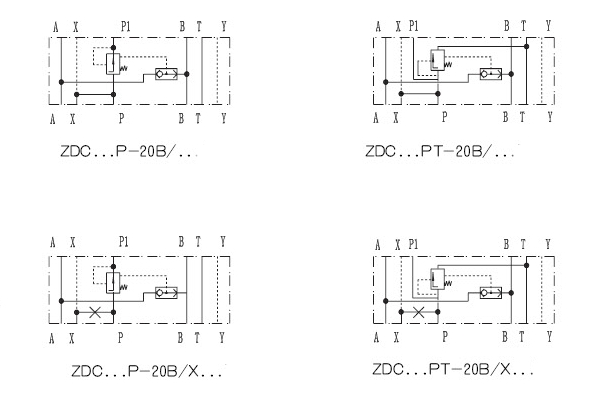

Symbolen van meter-in drukcompensator ZDC
