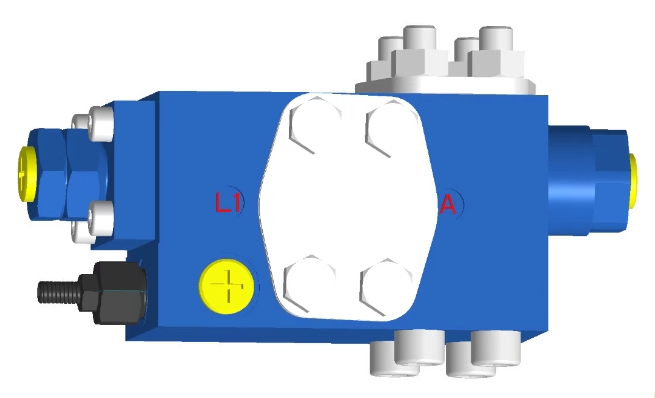

De HD-BLV20-1X inregelafsluiter is een belangrijk onderdeel in het hydraulische systeem van bouwmachines, vooral in hijsapparatuur (zoals vrachtwagenkranen, torenkranen, hoogwerkers, enz.).
Kernfuncties
▪Lastcontrole en bewegingsnauwkeurigheid
①De interne proportionele pilootregeling zorgt voor een soepele start en stop van de actuator (cilinder/motor), waardoor trillingen of schokken bij hoge traagheidsbelasting worden geëlimineerd.
②Het biedt traploze snelheidsregeling bij acties zoals het heffen en laten zakken van zware voorwerpen, telescopische bewegingen met variabele amplitude en past zich aan de behoeften van microbewegingen aan (zoals nauwkeurig tillen).
▪Veiligheidsfunctie
①De geïntegreerde mechanische lasthoudklep kan voorkomen dat de last uit de hand loopt, zelfs als de hydraulische slang barst of het systeem per ongeluk de druk laat ontsnappen (in overeenstemming met de ISO 13849-veiligheidsnormen).
②De ingebouwde secundaire veiligheidsklep laat de druk ontsnappen wanneer de pijpleidingdruk abnormaal toeneemt om de actuator te beschermen tegen schade als gevolg van piekdruk.
▪Antistromingsfluctuatievermogen
1. Het ontwerp van de drukcompensatie wordt overgenomen. Wanneer de pomp niet voldoende olie levert (bijvoorbeeld als het motortoerental daalt) of als de belasting plotseling verandert, wordt de klepopening automatisch aangepast om het fenomeen "stall-creep" van de actuator te voorkomen.
▪Technische hoogtepunten
⑴Samengestelde klepkernstructuur: de hoofdbalansklep, de overbelastingsklep en de terugslagklep zijn in één geïntegreerd om lekpunten in de pijpleiding te verminderen.
⑵Dynamische responsoptimalisatie: het ontwerp van het stuuroliecircuit vermindert de openings- en sluitingsvertraging en de responstijd is minder dan 50 ms.
⑶Aanpassing aan een breed temperatuurbereik: het materiaal van het kleplichaam en de afdichtingen kunnen stabiel werken onder werkomstandigheden van -40 ℃ ~ 120 ℃.
Productparameter van HD-BLV20-1X inregelafsluiter
| Maat | HD-BLV20-1X | |
| Maximale werkdruk | 420 bar | |
| Maximale druk bij A-poort (inlaat/retourolie) | 420 bar | |
| Maximale druk op poort B (actuator/belasting) | 420 bar | |
| Maximale stuurdruk bij poort X | 420 bar | |
| Maximale stroom | 350L/min | |
| Stroomrichting | A → B, vrije doorstroming door terugslagklep | |
| B → A, gecontroleerde stroom | ||
| Controlemethode | Hydraulische regelverhouding | |
| Open verhouding | 113:1 | |
| Olietemperatuur (℃) | -20~80℃ | |
| Maat | SAE1 ''6000 psi | |
| Grootte van de oliepoort | A、B | SAE1 '' 6000 psi |
| X、L、L1、MB | G1/4'' | |
