Wanneer u met hydraulische systemen werkt, is het belangrijk om elk onderdeel te begrijpen. De Check Valve RVP 30 onderscheidt zich als een betrouwbare oplossing voor het regelen van de vloeistofstroom in één richting. Deze hydraulische terugslagklep, vervaardigd door HYDAC, is een standaardkeuze geworden in industriële en mobiele machinetoepassingen.
Wat is de terugslagklep RVP 30?
De terugslagklep RVP 30 is een op het spruitstuk gemonteerde directionele regelklep, ontworpen voor hydraulische oliesystemen. Het zorgt ervoor dat vloeistof vrij van poort B naar poort A kan stromen, terwijl elke tegenstroom volledig wordt geblokkeerd. Deze eenrichtingsstroomregeling is essentieel in veel hydraulische toepassingen waarbij het voorkomen van terugstroming de pompen beschermt en de systeemdruk handhaaft.
De RVP 30 maakt gebruik van een veerbelast schotelontwerp gemaakt van gehard staal. Wanneer de vloeistofdruk uit poort B de veerkracht overschrijdt, gaat de klep open en laat vloeistof door. Wanneer de druk daalt of probeert de richting om te keren, duwt de veer de schotel terug tegen de zitting, waardoor een metaal-op-metaal afdichting ontstaat die lekkage voorkomt.
Deze terugslagklep voldoet aan de DIN ISO 1219-normen en is speciaal ontworpen voor directe montage op hydraulische spruitstukken of montageplaten. Het compacte ontwerp bespaart ruimte in vergelijking met inline terugslagkleppen, waardoor de RVP 30 ideaal is voor systemen waarbij de installatieruimte beperkt is.
Technische specificaties die ertoe doen
De Check Valve RVP 30 kan veeleisende omstandigheden aan met specificaties die voldoen aan industriële eisen. De klep werkt met een maximale werkdruk van 350 bar, wat overeenkomt met ongeveer 5000 psi. Deze drukwaarde maakt de RVP 30 geschikt voor hydraulische hogedrukcircuits die vaak voorkomen in zwaar materieel.
De stroomcapaciteit reikt tot 600 liter per minuut of ongeveer 150 gallons per minuut. Dit hoge debiet betekent dat de Check Valve RVP 30 aanzienlijke vloeistofvolumes kan verwerken zonder overmatige drukval te veroorzaken. De standaard kraakdruk is 0,5 bar, hoewel er opties bestaan van 0,05 tot 4,5 bar, afhankelijk van de toepassingsbehoeften. Lagere kraakdrukken zorgen ervoor dat de klep gemakkelijker opent, terwijl hogere instellingen zorgen voor een betere afdichting tegen terugstroming.
Het kleplichaam is gemaakt van koolstofstaal met fosfaat- of zinkplaten voor corrosiebestendigheid. De pop zelf maakt gebruik van gehard en gepolijst staal voor duurzaamheid. Standaardafdichtingen zijn van FKM-fluorelastomeer, dat temperaturen aankan van min 20 graden Celsius tot positief 80 graden Celsius. Sommige versies breiden het lagere bereik uit tot min 30 graden Celsius.
De RVP 30 weegt ongeveer 10,3 kilogram en wordt aangesloten via poorten met schroefdraad die geschikt zijn voor 1,5 inch NPTF-, BSPP- of SAE O-ringfittingen. Het montagepatroon maakt gebruik van vier bouten en kan in elke richting worden geïnstalleerd zonder de prestaties te beïnvloeden.
Hoe de terugslagklep RVP 30 werkt in echte toepassingen
Als u begrijpt waar de Check Valve RVP 30 past, wordt de waarde ervan duidelijk. Een veel voorkomende toepassing is pompbescherming. Wanneer een hydraulische pomp wordt uitgeschakeld, kan vloeistof proberen terug door de pomp te stromen. Deze omgekeerde stroming kan pomponderdelen beschadigen of ervoor zorgen dat de systeemdruk plotseling daalt. Door de RVP 30 aan de pompuitlaat te installeren, wordt deze terugstroming voorkomen en wordt de pomp beschermd tegen schade.
Accumulatorcircuits profiteren ook van de terugslagklep RVP 30. Accumulatoren slaan vloeistof onder druk op, zodat deze indien nodig snel kan worden vrijgegeven. De terugslagklep handhaaft de druk in de accumulator door te voorkomen dat vloeistof terugstroomt in het hoofdsysteem wanneer de druk daalt. Hierdoor blijft de opgeslagen energie beschikbaar voor de volgende werkcyclus.
Mobiele machines zoals graafmachines en laders gebruiken de RVP 30 in hun hydraulische systemen. Deze machines werken onder zware omstandigheden met constante trillingen en wisselende belastingen. De metaal-op-metaalafdichting van de terugslagklep zorgt ervoor dat er geen lekkage ontstaat, zelfs als de componenten tijdens intensief gebruik warm worden. Deze betrouwbaarheid vermindert de uitvaltijd met naar schatting 20 tot 30 procent vergeleken met systemen die terugslagkleppen van lagere kwaliteit gebruiken.
Productielijnen gebruiken de Check Valve RVP 30 in persen, spuitgietmachines en geautomatiseerde assemblageapparatuur. De snelle responstijd en het lage drukverlies van de klep zorgen ervoor dat deze systemen soepel werken zonder energie te verspillen. Dezelfde principes zijn van toepassing op systemen voor het regelen van de stand van windturbines en uitrusting van zeeschepen, waarbij de betrouwbaarheid niet in gevaar mag worden gebracht.
Kenmerken van drukval
Elke klep creëert enige weerstand tegen de stroming, wat tot uiting komt in een drukval. De Check Valve RVP 30 minimaliseert dit energieverlies door zijn gestroomlijnde interne ontwerp. Bij 100 liter per minuut bedraagt de drukval ongeveer 0,5 bar. Dit loopt op tot ongeveer 1,2 bar bij 200 liter per minuut en bereikt ongeveer 4,8 bar bij het maximale debiet van 600 liter per minuut.
Deze drukvalwaarden zijn relatief laag voor een terugslagklep van deze omvang en capaciteit. Een lagere drukval betekent minder energieverspilling als warmte en een efficiëntere werking van het systeem. De relatie tussen stroomsnelheid en drukval is niet lineair, waarbij de drukval sneller toeneemt bij hogere stroomsnelheden als gevolg van turbulentie en wrijving.
Systeemontwerpers kunnen deze drukvalcijfers gebruiken om de totale systeemverliezen te berekenen en de pompen op de juiste manier te dimensioneren. De Check Valve RVP 30 draagt minimaal bij aan de algehele inefficiëntie van het systeem, wat van belang is bij het optimaliseren van het energieverbruik in grote industriële installaties.
Vergelijking van de RVP 30 met alternatieven
De markt voor hydraulische kleppen biedt vele opties voor terugslagkleppen. De Check Valve RVP 30 concurreert voornamelijk op betrouwbaarheid en prestaties in plaats van op prijs. Bosch Rexroth produceert vergelijkbare kleppen die geschikt zijn voor vergelijkbare druk en stroom, soms met elektronische bewakingsmogelijkheden die aantrekkelijk zijn voor geautomatiseerde systemen. Parker Hannifin biedt terugslagkleppen die iets lichter zijn en gemakkelijker te integreren in compacte ontwerpen.

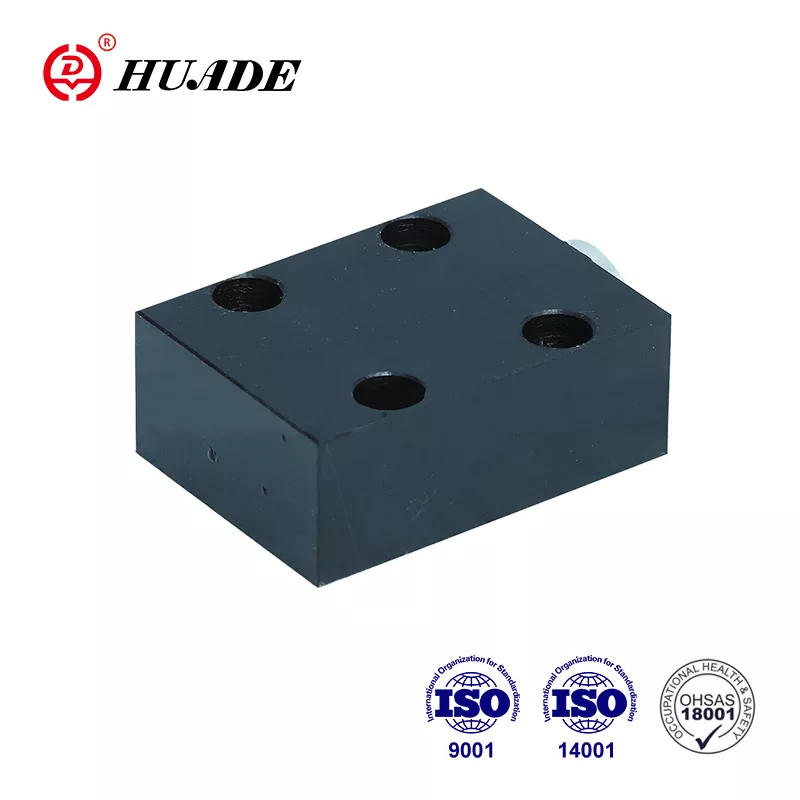

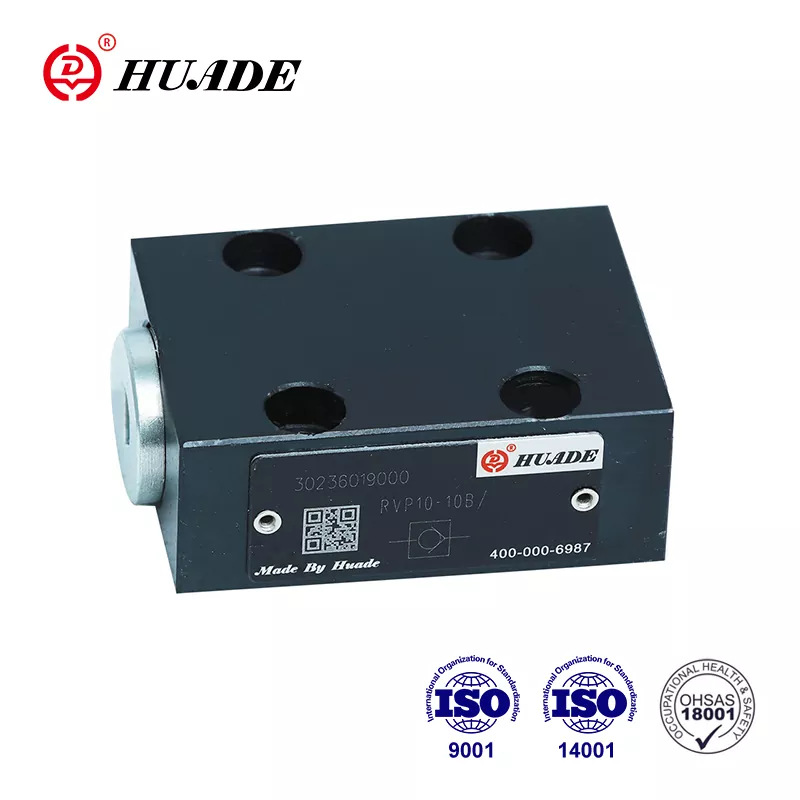

Chinese fabrikanten zoals Huade produceren terugslagkleppen die voldoen aan de RVP 30-specificaties tegen prijzen die 30 tot 50 procent lager zijn. Deze alternatieven voldoen aan de ISO-certificeringsnormen en werken goed in toepassingen waarbij budgetbeperkingen belangrijker zijn dan merkerfgoed. De afweging impliceert doorgaans minder uitgebreide technische ondersteuning en een mogelijk kortere levensduur onder extreme omstandigheden.
Eaton Vickers-terugslagkleppen bieden een goede compatibiliteit met SAE-standaardcomponenten en zijn breed verkrijgbaar via distributienetwerken. De Check Valve RVP 30 onderscheidt zich door de technische precisie van HYDAC en de 150-jarige Mean Time To Failure-berekening. Deze levensduurprojectie is afkomstig van uitgebreide tests en praktijkgegevens van duizenden installaties.
Voor toepassingen die absolute betrouwbaarheid vereisen, zoals offshore olieplatforms of kritische productieprocessen, rechtvaardigt de RVP 30 zijn premium prijsstelling. Voor algemeen industrieel gebruik met regelmatige onderhoudstoegang kunnen goedkopere alternatieven voldoende prestaties bieden.
Installatierichtlijnen
Een juiste installatie zorgt ervoor dat de Check Valve RVP 30 presteert zoals ontworpen. Het montageoppervlak moet vlak zijn binnen 0,01 millimeter per 100 millimeter en glad tot een oppervlakteafwerking van 0,8 micrometer of beter. Deze specificaties voorkomen lekkage rond het klephuis en zorgen voor een gelijkmatige verdeling van de belasting over de bevestigingsbouten.
Het schroefdraadtype moet overeenkomen met de systeemverbindingen, of het nu NPTF, BSPP of SAE is. Het gebruik van de verkeerde schroefdraadstandaard kan leiden tot kruislingse schroefdraad of onjuiste afdichting. Breng schroefdraadafdichtmiddel aan dat geschikt is voor hydraulische systemen, en vermijd producten die de vloeistof kunnen verontreinigen of onder druk kunnen verslechteren.
De montagebouten moeten van klasse 10.9 of gelijkwaardig zijn en kruislings worden vastgedraaid met de aanhaalmomenten die zijn gespecificeerd in de HYDAC-installatiehandleiding. Door ongelijkmatig aandraaien kan het montageoppervlak kromtrekken en lekpaden ontstaan. De terugslagklep RVP 30 kan in elke richting worden geïnstalleerd, omdat voor afdichting gebruik wordt gemaakt van veerdruk in plaats van zwaartekracht.
Stroomopwaartse filtratie is van cruciaal belang voor de levensduur van de klep. Het systeem moet deeltjes filteren tot 20 micrometer of kleiner om te voldoen aan het ISO 4406-zuiverheidsniveau van 21/19/16 gespecificeerd voor de RVP 30. Verontreiniging is de belangrijkste oorzaak van defecten aan de terugslagklep, waarbij deeltjes voorkomen dat de schotel goed afdicht of de afdichtingsoppervlakken bekrast.
Na de installatie moet u alle lucht uit het systeem laten ontsnappen voordat u volledige druk uitoefent. Opgesloten lucht kan een onregelmatige werking van de klep en overmatig geluid veroorzaken. Test de terugslagklep door vanuit beide richtingen druk uit te oefenen om er zeker van te zijn dat deze vrij in voorwaartse richting opent en volledig afdicht tegen terugstroom.
Onderhoud en probleemoplossing
De Check Valve RVP 30 vereist minimaal onderhoud als deze binnen de specificaties wordt gebruikt. Inspectie-intervallen van 1000 tot 2000 bedrijfsuren zijn typisch voor industriële toepassingen. Controleer tijdens de inspectie op externe lekkage rond het klephuis en het montageoppervlak. Elke zichtbare lekkage duidt op slijtage van de afdichting of onjuiste installatie.
Door periodiek de scheurdruk te testen, wordt geverifieerd dat de veer niet verzwakt is of dat de schotel niet is versleten. Als de kraakdruk aanzienlijk is toegenomen, kan interne vervuiling een volledige klepopening verhinderen. Als de scheurdruk is afgenomen, kan er sprake zijn van veermoeheid of verslechtering van de afdichting.
Het meest voorkomende probleem met de terugslagklep RVP 30 is het vastzitten van de schotel, waarbij de klep niet goed opent of sluit. Dit is meestal het gevolg van vuilophoping tussen de schotel en de zitting. Het spoelen van het systeem met schone hydraulische vloeistof verhelpt vaak kleine verstoppingen. Ernstige vervuiling vereist demontage en reiniging van de klep of vervanging van de afdichtingskit.
HYDAC levert speciaal voor de RVP 30 afdichtingssets, inclusief alle O-ringen en steunringen. Het vervangen van afdichtingen duurt doorgaans minder dan een uur met standaard handgereedschap. Het onderdeelnummer van de afdichtingsset voor FKM-afdichtingen is SEAL KIT 30FKM. Gebruik altijd originele HYDAC-afdichtingssets of geverifieerde equivalenten om de klepprestaties te behouden.
Het gebruik van de terugslagklep RVP 30 buiten het temperatuurbereik kan de afdichtingen beschadigen en lekkage veroorzaken. FKM-afdichtingen zijn geschikt voor de meeste hydraulische toepassingen met minerale olie, maar incompatibele vloeistoffen zoals bepaalde synthetische oliën vereisen mogelijk in plaats daarvan NBR-afdichtingen. Controleer altijd de vloeistofcompatibiliteit vóór installatie.
Waar kunt u de terugslagklep RVP 30 kopen?
Aankoopopties voor de Check Valve RVP 30 omvatten geautoriseerde distributeurs en online leveranciers. De officiële HYDAC-website biedt directe bestellingen voor de modelaanduiding RVP-30-01.X met levering binnen 2 tot 4 weken wereldwijd. Dit garandeert authentieke componenten met volledige fabrieksgarantie en toegang tot technische ondersteuning.
Industriële leveranciers zoals MROstop en Motion Industries hebben de Check Valve RVP 30 op voorraad, met prijzen van ongeveer 600 tot 850 dollar voor standaardconfiguraties. Deze distributeurs houden vaak voorraad aan voor onmiddellijke verzending, wat helpt wanneer vervangende kleppen snel nodig zijn om de uitvaltijd tot een minimum te beperken.
Online marktplaatsen, waaronder eBay, vermelden nieuwe RVP 30-kleppen van verschillende verkopers. Prijzen variëren van ongeveer 593 tot 857 dollar, afhankelijk van de verkoper en de specifieke modelconfiguratie. Kopersbeschermingsprogramma's verminderen het risico bij aankopen via deze kanalen, hoewel het verifiëren van de reputatie van de verkoper belangrijk blijft.
Voor klanten die kostenalternatieven overwegen, brengt Alibaba kopers in contact met fabrikanten zoals Huade die RVP 30-compatibele terugslagkleppen produceren. Prijzen liggen doorgaans 30 tot 50 procent lager dan de originele HYDAC-modellen, met minimale bestelhoeveelheden van 1 tot 10 stuks. Levertijden van 1 tot 2 weken en een jaar garantie zijn standaard. SSL-betalingsversleuteling beschermt transacties.
Houd bij het vergelijken van bronnen rekening met de totale kosten, inclusief verzendkosten, garantievoorwaarden en beschikbaarheid van technische ondersteuning. De Check Valve RVP 30 van geautoriseerde kanalen bevat documentatie, CAD-bestanden voor systeemontwerp en toegang tot HYDAC-ingenieurs voor toepassingsvragen. Deze services voegen waarde toe die verder reikt dan het onderdeel zelf.
Economische overwegingen
De Check Valve RVP 30 vertegenwoordigt een bescheiden investering binnen een compleet hydraulisch systeem. Een typische prijs van 500 tot 800 euro positioneert het als een premiumcomponent in vergelijking met goedkope alternatieven. Deze kosten worden gerechtvaardigd door de lange levensduur van de klep en de lekkagevrije prestaties, waardoor vloeistofverspilling wordt verminderd en vervuiling wordt voorkomen.
Het rendement op de investering komt voornamelijk voort uit verminderde uitvaltijd en onderhoudskosten. Systemen die de RVP 30 gebruiken, ervaren minder ongeplande shutdowns als gevolg van klepstoringen. De metaal-op-metaal-afdichting elimineert geleidelijke lekkage die systemen kan vervuilen en stroomafwaartse componenten kan beschadigen. Gedurende een typische installatielevensduur van 5 tot 10 jaar overtreffen deze besparingen vaak het aanvankelijke prijsverschil ten opzichte van goedkopere terugslagkleppen.
Energie-efficiëntie draagt ook bij aan de economische waarde. De lage drukval van de Check Valve RVP 30 betekent dat er minder pompvermogen wordt verspild door vloeistof door de klep te duwen. In grote systemen die continu werken, kan deze energiebesparing jaarlijks duizenden dollars bedragen.
De onderhoudskosten blijven laag omdat de RVP 30 standaard afdichtingskits gebruikt en alleen basisgereedschap nodig heeft voor onderhoud. Vervangingsonderdelen blijven verkrijgbaar bij HYDAC en distributeurs, zelfs voor kleppen die tientallen jaren geleden zijn geïnstalleerd. Deze langdurige beschikbaarheid van onderdelen beschermt de investering in apparatuur en vermindert het risico op veroudering.
Toekomstige trends en digitale integratie
De hydraulische componentenindustrie integreert geleidelijk sensoren en digitale monitoring. Hoewel de huidige Check Valve RVP 30 een puur mechanisch apparaat is, kunnen toekomstige versies druksensoren of flowmonitors bevatten die in het kleplichaam zijn geïntegreerd. Deze toevoegingen zouden voorspellend onderhoud mogelijk maken door prestatieverslechtering te detecteren voordat volledige uitval optreedt.
Industrie 4.0-initiatieven dringen aan op een grotere connectiviteit tussen hydraulische componenten en besturingssystemen. Een slimme versie van de RVP 30 zou zijn status kunnen doorgeven aan een centraal monitoringsysteem, waardoor operators gewaarschuwd worden wanneer onderhoud nodig is of wanneer de bedrijfsomstandigheden de ontwerplimieten overschrijden. Deze ontwikkeling sluit aan bij de bredere trend naar conditiegebaseerd onderhoud in plaats van op tijd gebaseerde service-intervallen.
Ondanks deze technologische mogelijkheden zal het fundamentele ontwerp van de Check Valve RVP 30 waarschijnlijk ongewijzigd blijven. Het veerbelaste schotelmechanisme heeft zichzelf gedurende tientallen jaren bewezen in talloze toepassingen. Alle digitale verbeteringen zouden de mechanische kernfunctie eerder aanvullen dan vervangen.
De juiste keuze maken
Het selecteren van de terugslagklep RVP 30 hangt af van het afstemmen van de klepmogelijkheden op de systeemvereisten. Voor toepassingen die maximale drukwaarden tot 350 bar en stroomsnelheden tot 600 liter per minuut vereisen, biedt de RVP 30 bewezen prestaties. De lekvrije afdichting is van cruciaal belang in systemen waar zelfs kleine hoeveelheden tegenstroom problemen veroorzaken.
Budgetoverwegingen zijn van belang voor elk project. De Check Valve RVP 30 kost meer dan basisalternatieven, maar minder dan elektronisch gestuurde kleppen met vergelijkbare specificaties. Dit positioneert het in het midden waar prestaties en betrouwbaarheid premium prijzen rechtvaardigen zonder het luxe niveau te bereiken.
Technische ondersteuning en beschikbaarheid van documentatie geven de voorkeur aan de RVP 30 voor complexe systemen waarbij integratieproblemen kunnen optreden. HYDAC biedt technische ondersteuning en gedetailleerde specificaties die systeemontwerpers helpen de componentselectie te optimaliseren. Deze ondersteuning blijkt waardevol bij het oplossen van onverwachte problemen of het verleggen van prestatiegrenzen.
De Check Valve RVP 30 heeft zijn reputatie verdiend door consistente prestaties in veeleisende toepassingen. Door de specificaties, de juiste installatieprocedures en onderhoudsvereisten te begrijpen, kunnen gebruikers maximale waarde uit dit hydraulische onderdeel halen. Of het nu gaat om het beschermen van dure pompen, het handhaven van de accumulatordruk of het regelen van de stroom in mobiele apparatuur, de RVP 30 levert betrouwbare eenrichtingsstroomregeling die ervoor zorgt dat hydraulische systemen soepel blijven werken.
