Heeft u zich ooit afgevraagd hoe bouwmachines zo soepel en precies bewegen? Of hoe fabrieksmachines hun snelheid zo nauwkeurig kunnen regelen? Het antwoord ligt vaak in een klein maar krachtig onderdeel dat een hydraulische gasklep wordt genoemd.
In deze gids leggen we alles wat u moet weten over hydraulische gaskleppen in eenvoudige bewoordingen uit. Of je nu een student bent, een onderhoudswerker of gewoon nieuwsgierig bent naar hoe dingen werken, dit artikel helpt je deze belangrijke apparaten te begrijpen.
Wat is een hydraulische gasklep?
Een hydraulische gasklep is als een waterkraan voor hydraulische systemen. Net zoals u aan een kraanhendel draait om te bepalen hoe snel water eruit stroomt, regelt een gasklep hoe snel hydraulische vloeistof door een systeem stroomt.
Eenvoudige analogie:Zie het zo: als je in een tuinslang knijpt, komt er minder water uit en stroomt het langzamer. Een hydraulische smoorklep werkt op dezelfde manier: hij creëert een kleinere opening waar de vloeistof doorheen moet, wat de stroom vertraagt.
Waarom zijn ze belangrijk?
Hydraulische gaskleppen zijn van cruciaal belang omdat ze:
- Controleer de snelheid van hydraulische cilinders en motoren
- Laat machines soepel bewegen in plaats van schokkerig
- Help operators nauwkeurig te werken
- Houd apparatuur veilig door plotselinge bewegingen te voorkomen
Hoe werkt een hydraulische gasklep?
De wetenschap achter gaskleppen is eigenlijk vrij eenvoudig. Het komt allemaal neer op één basisidee: hoe kleiner de opening, hoe langzamer de stroom.
Dit gebeurt er in de klep:
- Hydraulische vloeistof komt onder druk de klep binnen
- De vloeistof moet door een kleine opening gaan (een opening genoemd)
- De grootte van deze opening kan worden aangepast door aan een hendel of schroef te draaien
- Kleinere opening = langzamere stroom = langzamere machinebeweging
- Grotere opening = snellere doorstroming = snellere machinebeweging
De eenvoudige wiskunde erachter
Maak je geen zorgen – we zullen hier niet te technisch worden! Maar het helpt om te weten dat het debiet afhankelijk is van drie belangrijke dingen:
Grootte van de opening(groter = meer stroom)
Drukverschilover de klep (meer druk = meer flow)
Soort vloeistofwordt gebruikt
Ingenieurs gebruiken speciale formules om de exacte stroomsnelheden te berekenen, maar het basisprincipe is gemakkelijk te begrijpen.
Soorten hydraulische gaskleppen
Net zoals er verschillende soorten kranen in uw huis zijn, zijn er ook verschillende soorten smoorkleppen. Ze zijn allemaal ontworpen voor specifieke taken.
1. Naaldgasklep
2. Excentrische gasklep
3. Axiale driehoekige groefklep

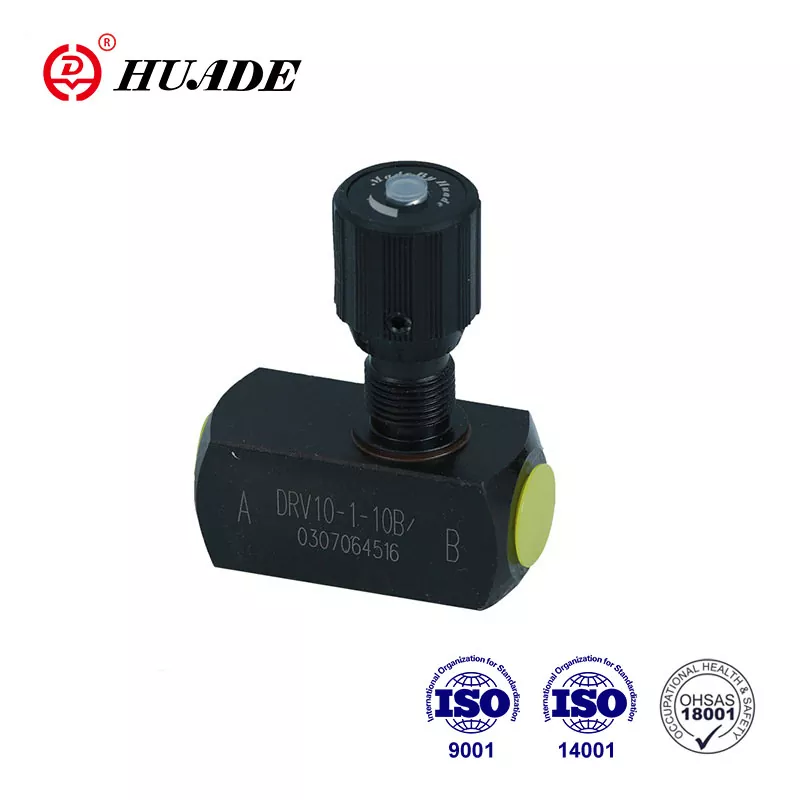

4. Gasklepterugslagklep
Speciale typen voor zwaar werk
Drukgecompenseerde kleppen:Deze passen zich automatisch aan wanneer de systeemdruk verandert, waardoor de stroom stabiel blijft.
Temperatuurgecompenseerde kleppen:Deze passen zich aan temperatuurveranderingen aan die de vloeistofdikte beïnvloeden.
Waar worden hydraulische gaskleppen gebruikt?
Je zult deze kleppen op veel plaatsen tegenkomen, waarschijnlijk meer dan je denkt:
Bouwapparatuur
- Graafmachines: Bepaal hoe snel de arm op en neer beweegt
- Bulldozers: Beheer de bewegingssnelheid van het blad
- Kranen: Zorg voor soepel heffen en dalen
Fabrieksmachines
- Assemblagelijnen: controleer de snelheid van de transportband
- Persen: beheer hoe snel onderdelen tegen elkaar worden gedrukt
- Werktuigmachines: Controle van snij- en boorsnelheden
Andere toepassingen
- Elektriciteitscentrales: Controle van de stoom- en gasstroom
- Olieraffinaderijen: Beheer de stroomsnelheden van aardolie
- HVAC-systemen: Regel de waterstroom voor verwarming en koeling
- Testapparatuur: Zorg voor nauwkeurige controle voor materiaaltests
Hoe u de juiste gasklep kiest
Het kiezen van de juiste gasklep is als het kiezen van het juiste gereedschap voor een klus. Hier zijn de belangrijkste dingen om te overwegen:
1. Behoeften aan debiet
- Laag debiet: Kies naaldventielen
- Hoge doorstroming: Kies vlinder- of excentrische kleppen
2. Bedrijfsdruk
- Lage druk: De meeste kleptypes werken prima
- Hoge druk: Kies axiale driehoekige groefkleppen
3. Soort belasting
- Stabiele belastingen: standaard gaskleppen werken goed
- Veranderende belastingen: Denk aan drukgecompenseerde kleppen
4. Installatieruimte
- Kleine ruimtes: Kies compacte ontwerpen
- Voldoende ruimte: elk type kan werken
5. Onderhoudsvereisten
- Eenvoudig onderhoud: Kies vlinderkleppen
- Complexe systemen: Mogelijk zijn gespecialiseerde typen nodig
Onderhoud en probleemoplossing
Zoals elk mechanisch apparaat hebben gaskleppen regelmatig onderhoud nodig om goed te kunnen werken.
Regelmatige onderhoudstips
Houd het schoon
- Gebruik schone hydraulische vloeistof
- Vervang filters regelmatig
- Spoel het systeem periodiek
Controleer op slijtage
- Inspecteer afdichtingen en O-ringen
- Zoek naar krassen op kleponderdelen
- Vervang versleten onderdelen voordat ze kapot gaan
Voorkom problemen
- Houd de verstelhendels veilig
- Bescherm kleppen tegen vuil en vocht
- Volg de aanbevelingen van de fabrikant
Veelvoorkomende problemen en oplossingen
| Probleem | Wat je zult merken | Waarschijnlijke oorzaak | Wat te doen |
|---|---|---|---|
| Inconsistente snelheid | Machine beweegt ongelijkmatig | Vuile klep of verstopt filter | Systeem reinigen, filter vervangen |
| Lekkende olie | Vloeistofplassen onder de klep | Versleten afdichtingen | Vervang afdichtingen en pakkingen |
| Klep past zich niet aan | Hendel draait niet | Verontreiniging of corrosie | Ventiel reinigen, controleren op schade |
| Vreemde geluiden | Fluitende of knarsende geluiden | Cavitatie of versleten onderdelen | Controleer de druk, vervang versleten onderdelen |
| Oververhitting | Systeem wordt te heet | Verkeerde vloeistof of slechte koeling | Gebruik de juiste vloeistof, verbeter de koeling |
Hydraulische symbolen begrijpen
Ingenieurs gebruiken speciale symbolen om gaskleppen in hydraulische diagrammen weer te geven. Deze symbolen zijn wereldwijd gestandaardiseerd, zodat iedereen ze kan begrijpen.
Basis gasklepsymbool:Het lijkt op een driehoek met een pijl erdoorheen
Verstelbare gasklep:Er staat een pijl die aangeeft dat deze kan worden aangepast
Gasklep terugslagklep:Combineert gas- en terugslagklepsymbolen
Deze symbolen helpen technici en ingenieurs duidelijk te communiceren over hydraulische systemen.
Voordelen en nadelen
Zoals alles in de techniek hebben gaskleppen voor- en nadelen.
Voordelen
- Eenvoudig ontwerp - minder onderdelen die kapot kunnen gaan
- Nauwkeurige controle - zeer nauwkeurige snelheidsregeling
- Kosteneffectief - relatief goedkoop
- Gemakkelijk te begrijpen - eenvoudige bediening
- Betrouwbaar - bewezen technologie die werkt
Nadelen
- Energieverlies - creëert warmte door de stroom te beperken
- Kan verstopt raken - kleine openingen vangen vuil op
- Beperkt tot eenvoudige besturing - niet geschikt voor complexe automatisering
- Gevoelig voor vloeistofreinheid - vuile vloeistof veroorzaakt problemen
Tips voor betere prestaties
Om het maximale uit uw hydraulische gaskleppen te halen:
- Gebruik schone vloeistof - Dit is de belangrijkste regel
- Kleppen op de juiste maat maken - Gebruik geen ventiel dat te groot of te klein is
- Installeer bypass-filters - Extra filtratie helpt problemen voorkomen
- Controleer de systeemtemperatuur - Hete vloeistof kan de afdichtingen beschadigen
- Houd aanpassingsgegevens bij - Noteer instellingen voor verschillende bewerkingen
- Treinexploitanten - Zorg ervoor dat mensen weten hoe ze de apparatuur op de juiste manier moeten gebruiken
Toekomst van hydraulische gaskleppen
De technologie wordt steeds beter, en de gaskleppen worden ook steeds beter:
Slimme kleppenmet elektronische bediening
Betere materialendie langer meegaan
Integratie met computersvoor automatische controle
Verbeterde efficiëntieom energieverspilling te verminderen
Het basisprincipe van debietregeling zal echter altijd belangrijk zijn in hydraulische systemen.
Conclusie
Hydraulische gaskleppen lijken misschien eenvoudige apparaten, maar ze spelen een cruciale rol bij het soepel laten functioneren van onze moderne wereld. Van de graafmachine die uw fundering graaft tot de fabrieksmachine die uw auto maakt: deze kleppen helpen de beweging met precisie en betrouwbaarheid te controleren.
Als u begrijpt hoe ze werken, waar ze worden gebruikt en hoe u ze onderhoudt, kunt u het volgende doen:
- Neem betere beslissingen bij het selecteren van apparatuur
- Los problemen effectiever op
- Waardeer de techniek achter alledaagse machines
- Communiceer beter met technici en ingenieurs
Of u nu net begint met het leren over hydrauliek of uw kennis wilt verdiepen, onthoud dat gaskleppen fundamentele bouwstenen zijn van vloeistofkrachtsystemen. Beheers de basisprincipes en u bent goed op weg om complexere hydraulische concepten te begrijpen.
De volgende keer dat u een bouwmachine soepel ziet werken of een fabrieksmachine met precisie ziet werken, weet u dat ergens in dat systeem een hydraulische gasklep stilletjes zijn werk doet: de stroom regelen, de snelheid regelen en het allemaal mogelijk maken.
Hulp nodig bij het selecteren van de juiste smoorklep voor uw toepassing? Overweeg om een hydraulisch systeemingenieur te raadplegen die uw specifieke vereisten kan analyseren en de beste oplossing voor uw behoeften kan aanbevelen.
